复古流线型蒸汽机车带轨道结构设计

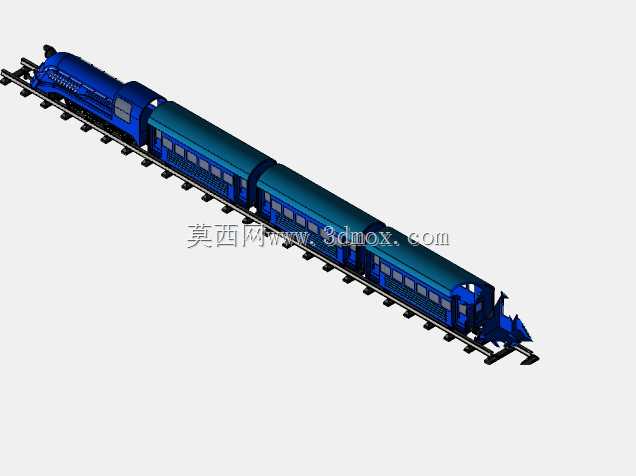

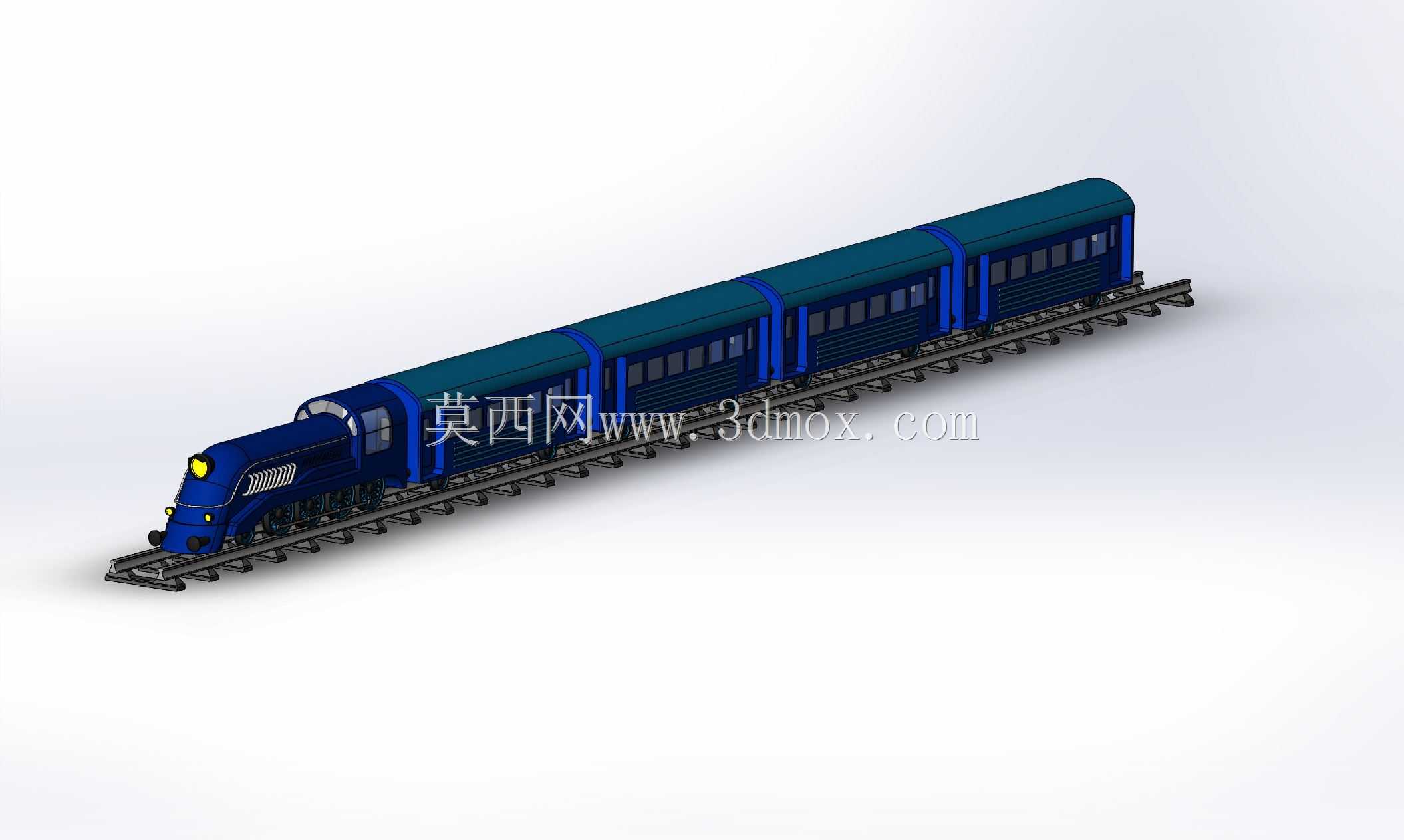

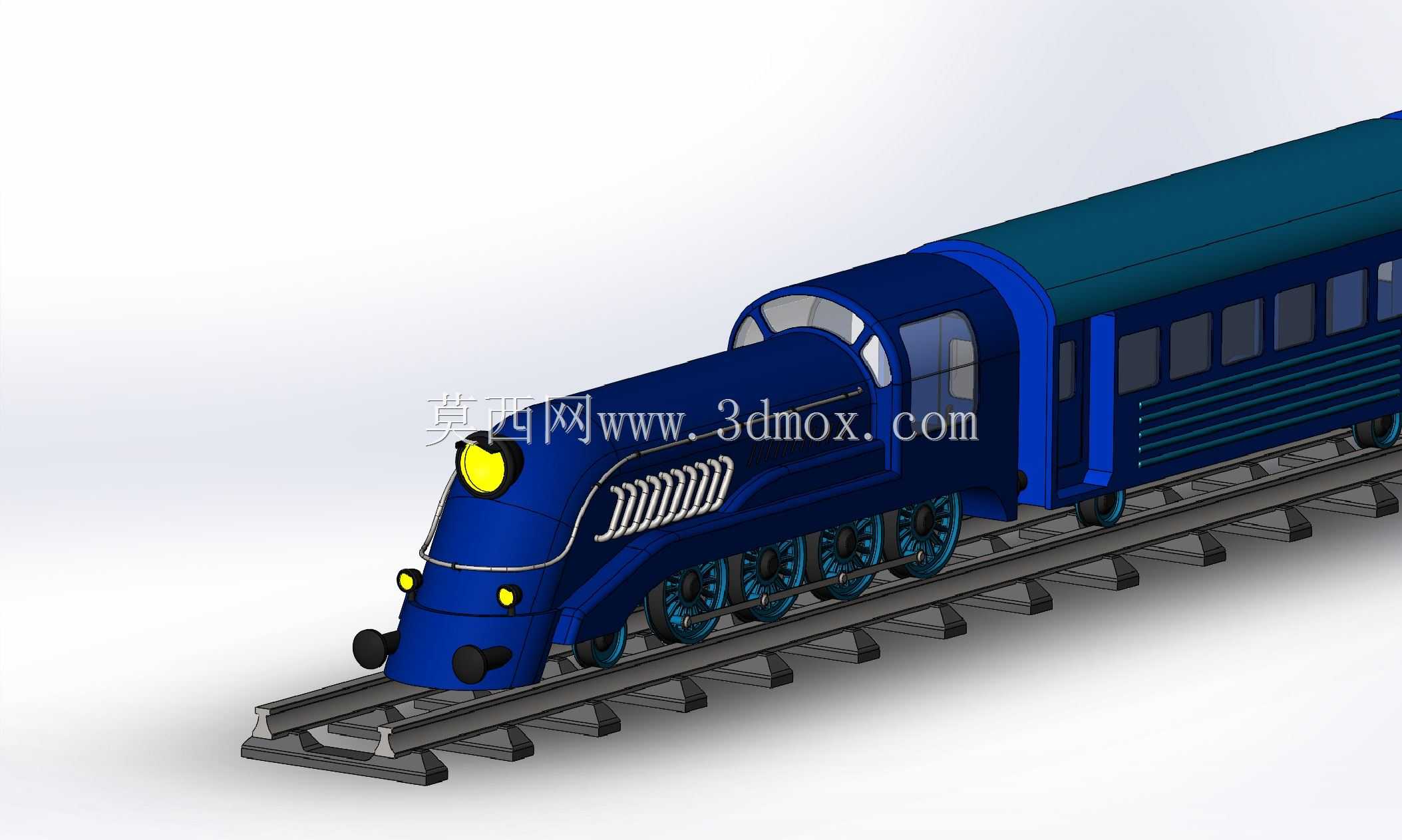

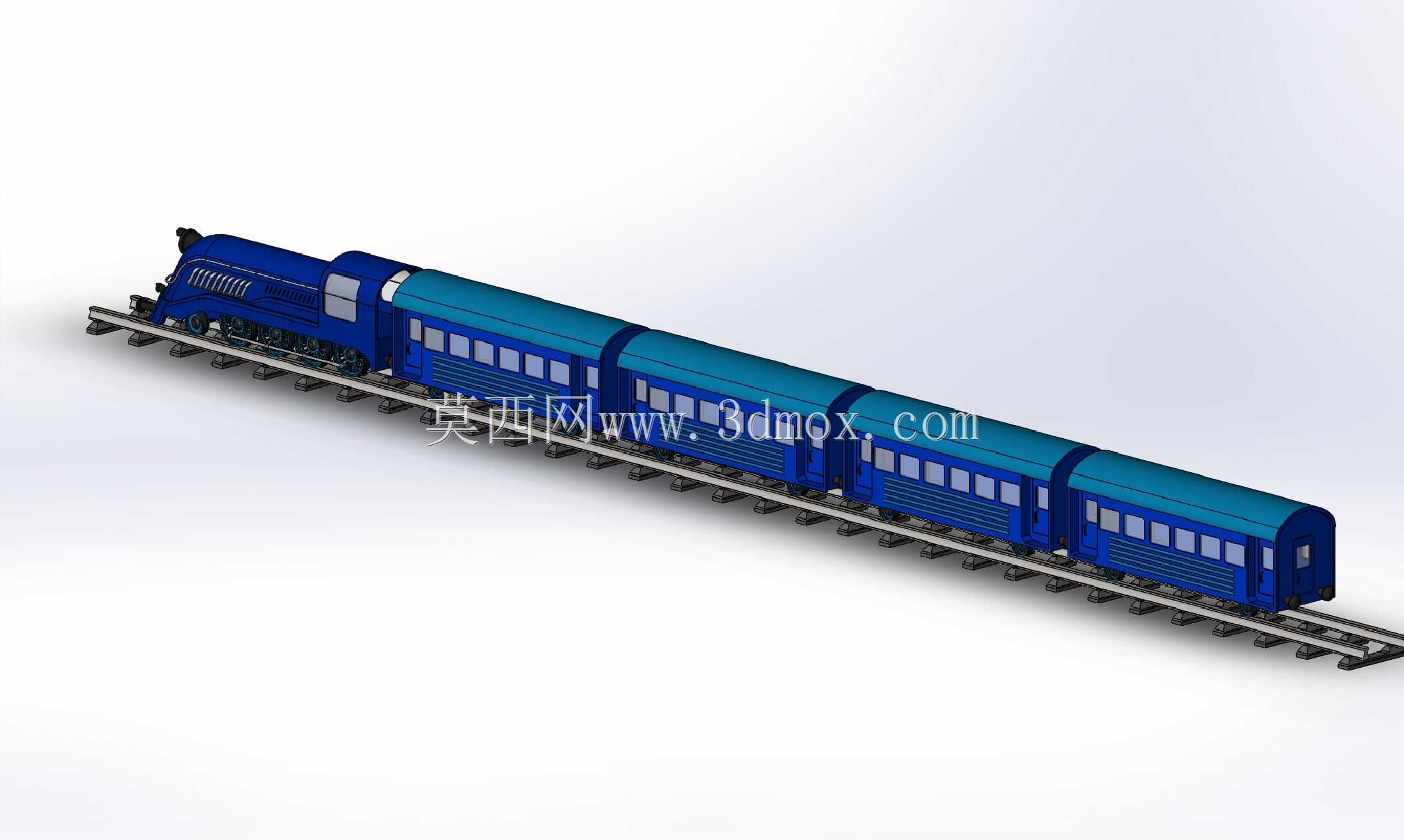

　　这套轨道机车三维结构完整覆盖走行部、车体、连接装置与配套轨道段，可直接用于轨道交通科普展项的结构拆解演示、文创产品的结构原型验证、场景沙盘的比例适配参考。从实际应用场景出发，该结构适配1:64到1:87的常见微缩场景比例，走行部的轮对间距严格匹配标准轨距的缩放比例，轮缘与轨头的配合间隙控制在0.3-0.5mm缩放值范围内，可保证模型在配套轨道上推行时无卡滞、无脱轨风险，适配静态展示与低速动态演示两类使用需求。设计过程中优先还原了上世纪中期流线型客运机车的外观特征，车头前端的大尺寸圆形头灯、两侧辅助示宽灯的安装位均做了内嵌式结构处理，避免外凸部件在搬运、展示过程中发生磕碰断裂；车身侧面的散热格栅采用等距阵列的凸起筋条结构，

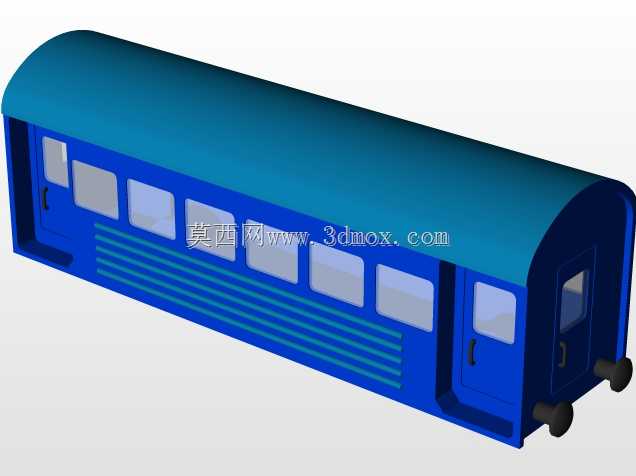

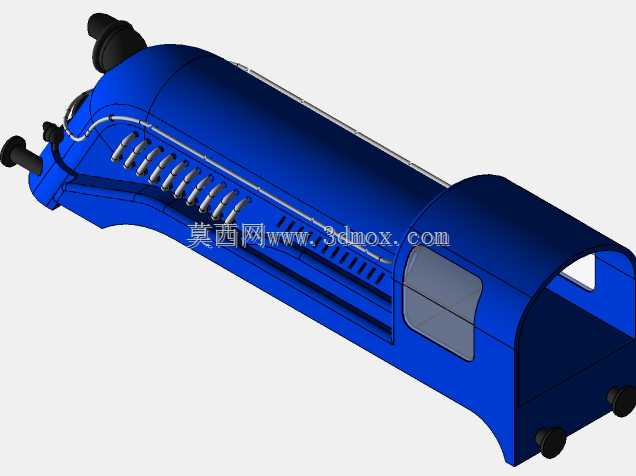

　　既还原了实车的视觉特征，也通过筋条与车身主体的一体化设计提升了外壳的结构强度，减少薄壁区域的变形概率。车体部分的司机室轮廓做了圆弧过渡处理，前挡风玻璃的倾斜角度匹配实车的空气动力学造型，侧窗的开孔位置与内部司机室操作空间的边界对齐，若后续需要细化内部结构，可直接在现有车体外壳基础上拆分内饰零件，无需重新调整外轮廓尺寸。配套的客运车厢与机车采用统一的圆弧顶造型，车厢侧窗为等距排列的矩形开孔，下部的散热筋条与机车侧面的设计语言保持一致，保证整列车的视觉协调性；车钩连接位预留了标准的卡扣安装槽，可适配通用的N比例、HO比例车钩配件，方便使用者根据需求更换不同类型的连接装置，实现多车厢编组拓展。轨道部分采用标准的工字型钢轨截面缩放结构，

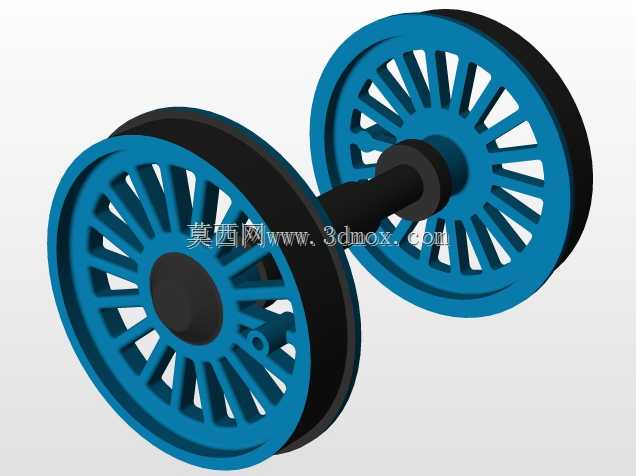

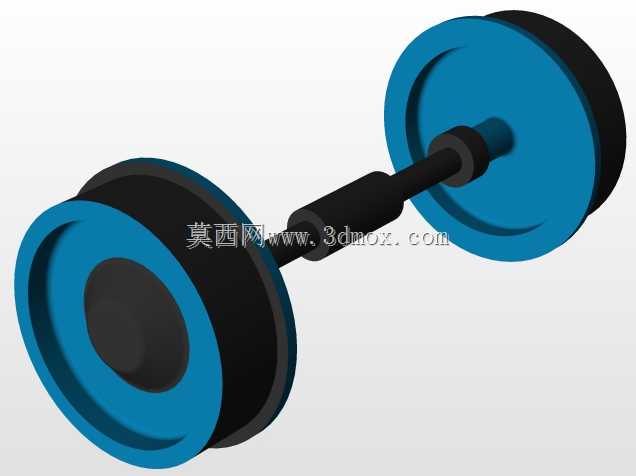

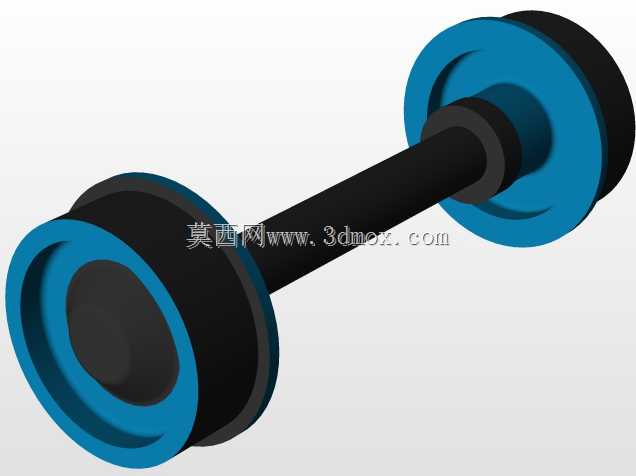

　　轨枕为等距排列的矩形块，轨枕与钢轨的连接位做了嵌入式定位结构，组装时无需额外粘接即可保证轨距固定，轨道段的两端预留了拼接卡扣，可多段拼接延长轨道长度，适配不同尺寸的展示场景。走行部的轮对采用多轴布局，动轮的直径大于导轮与从轮，轮对之间的连杆结构做了简化的一体化设计，既保留了蒸汽机车的机械视觉特征，也减少了小尺寸活动零件的数量，降低3D打印或注塑开模时的生产难度，同时避免细小零件易丢失、易损坏的问题。车头前部的排障器做了下探式结构，最低点与轨面的间隙控制在合理范围内，既还原实车的排障功能形态，也不会因间隙过小导致推行时与轨面、轨枕发生剐蹭。车身的涂装分色边界在模型上做了细微的凸棱定位，方便后续进行表面喷涂分色时遮挡操作，

　　无需额外绘制分色线即可保证不同色块的边界整齐。从安装边界来看，整列车（机车加单节车厢）的总长度在缩放后适配常规的展示台尺寸，宽度方向不超出轨道两侧的安全限界，高度方向满足室内展柜的层间高度要求，无需额外调整比例即可放入多数常规尺寸的展示盒中。设计时还考虑了不同加工工艺的适配性，所有壁厚均控制在1.2mm以上（缩放后对应实际加工的最小壁厚要求），无小于0.5mm的锐角、窄缝结构，既适合FDM、光固化3D打印制作，也可直接用于注塑模具的开模设计，无需对结构做大幅修改即可满足批量生产的要求。轮对与车体的连接位预留了轴孔间隙，若需要制作动态版本，可直接在轴孔内安装微型轴承与驱动装置，无需对车体结构进行二次打孔加工。
