四联直插七段数码显示器件结构建模

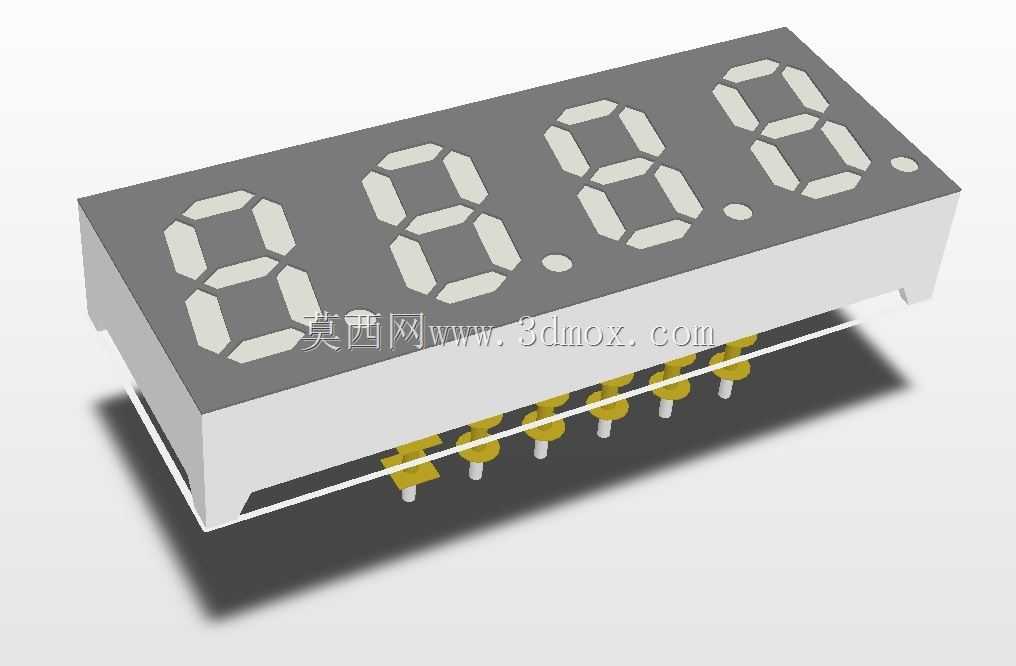

　　做工控面板、小型计数设备的结构设计时，段码显示屏的选型与安装匹配是绕不开的细节，这次建模的四联七段显示器件，是针对THT通孔焊接场景做的1:1结构还原，完全参照实物安装边界做的参数校准，能直接导入PCB布局、面板开孔的装配校验环节。很多刚入行的结构工程师做面板设计时，容易忽略数码管的引脚伸出长度、塑封本体与PCB的贴合间隙，要么开孔留小了装不进去，要么引脚长度算错导致波峰焊时虚焊，这个模型在建模时特意把这些容易出问题的装配尺寸做了精准还原，比如塑封底座的定位凸台高度、每根引脚的折弯角度与伸出长度，还有显示面的字符高度对应的视窗开口边界，都和量产实物的公差范围做了对齐。

　　从实际应用场景来看，这类四联七段屏的适用范围非常广，小型温控器的温度显示、计数器的数值输出、小家电的功能参数显示、简易工控模块的状态码反馈，都会用到这类成本低、驱动简单的段码显示器件，相比点阵屏它的亮度更高、驱动电路更简洁，在不需要复杂字符显示的场景下，可靠性远高于点阵类显示部件。建模时没有做过度的外观美化，而是把装配相关的所有结构特征都做了保留：比如塑封本体侧面的脱模斜度，引脚根部的固定胶层厚度，显示面的黑色遮光层与白色段码的高度差，还有四个显示位之间的小数点位置，这些细节在做面板视窗的丝印设计、遮光泡棉的选型时都能直接作为参考依据，不用再反复对照规格书核对尺寸。

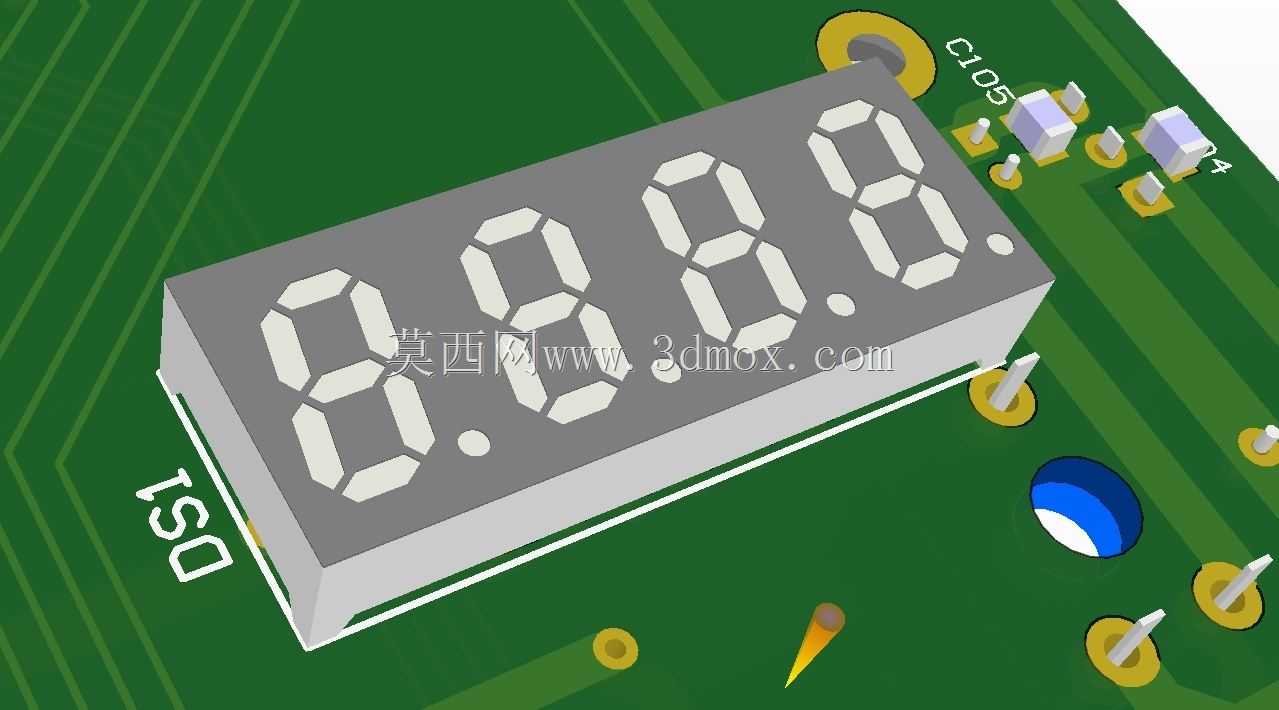

　　设计思路上完全遵循中心参照的建模逻辑，把器件的几何中心作为装配基准点，和PCB封装库的中心原点保持一致，导入装配体时不需要额外调整坐标就能直接对齐焊盘位置。很多网上下载的数码管模型要么把引脚做的过于简化，要么忽略了塑封本体底部的凹槽结构，实际做装配干涉检查时就会发现，PCB上的丝印线、周边的阻容元件容易和器件本体产生干涉，这个模型特意还原了本体底部的避让空间，能准确模拟焊接后器件与PCB表面的实际间隙，方便工程师提前预判周边元件的布局高度是否符合安全距离。

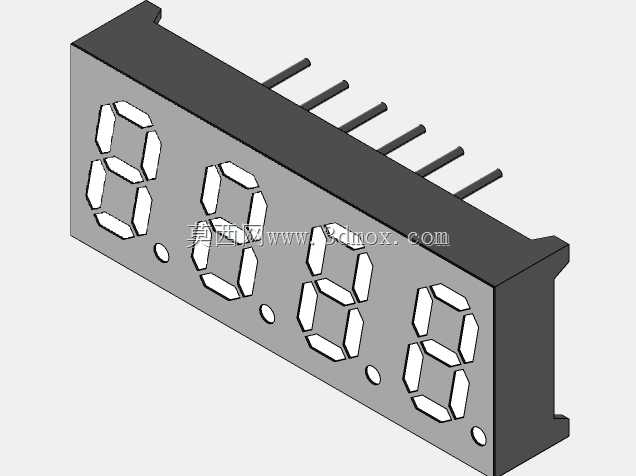

　　安装边界方面，这款器件的字符高度为0.31英寸，对应的显示面有效区域尺寸、塑封本体的长宽高、引脚的间距与排距都严格对应量产规格，做面板开孔时可以直接提取模型的显示面轮廓作为视窗开口的参考，预留的装配间隙也符合常规面板与PCB的安装公差要求，不会出现视窗偏位、显示字符被遮挡的问题。另外模型也还原了段码的实际排布逻辑，四个显示位的段码笔画宽度、间距都和实物一致，做UI界面的显示效果预览时，能直观看到实际点亮后的字符显示比例，不用等打样后再调整视窗的大小和位置。

　　在做小型手持设备的结构设计时，这类直插数码管的高度也是需要重点关注的参数，模型准确还原了从引脚末端到显示面的总高度，方便工程师计算设备外壳的内部空间余量，避免出现外壳合模后挤压显示面、或者显示面离视窗太远产生视差的问题。很多工程师在选型时只关注显示位数、字符高度这些显性参数，容易忽略引脚的直径、焊盘的占用尺寸，这个模型把每根引脚的直径、引脚之间的间距都做了精准建模，导入PCB设计软件时可以直接生成对应的封装焊盘，减少封装绘制出错的概率。另外，器件表面的哑光遮光层质感、段码区域的半透明材质特征也做了对应还原，做产品渲染效果图时能直接使用，不需要再额外调整材质参数，能快速出方案展示的效果。
