0.4英寸14段贴片式字母数字单数码显示器件

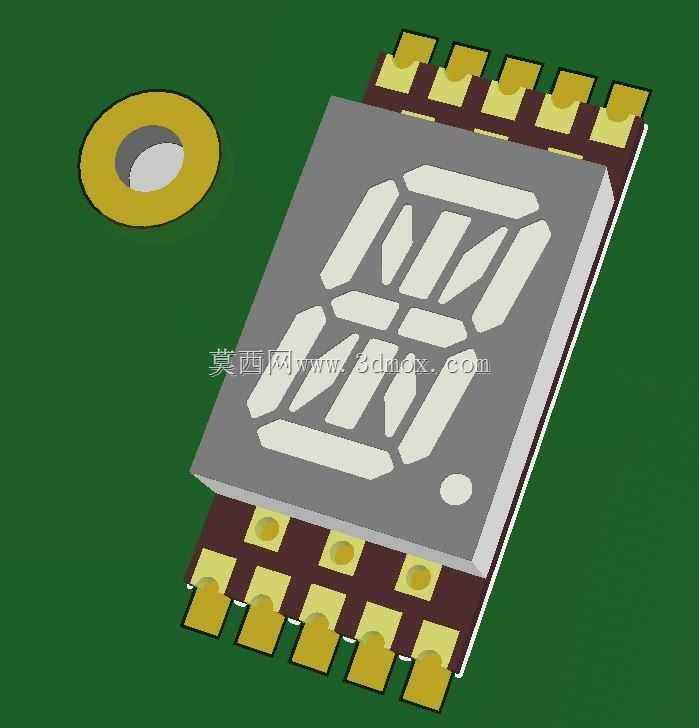

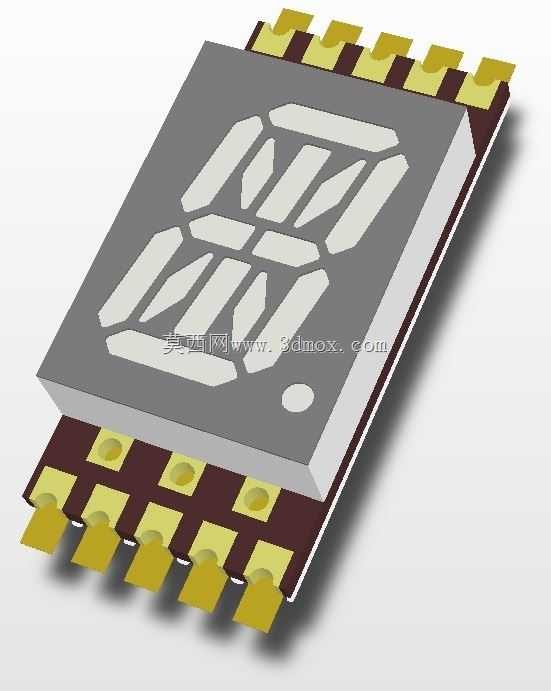

做小型手持检测设备的面板显示选型时，这类14段贴片数码管是绕不开的选项，相比常规7段数码管，它多了7段发光段，除了0-9的数字显示外，还能完整覆盖全部英文字母的显示需求，甚至部分常用特殊符号也能清晰呈现，不用额外搭配段码扩展芯片就能实现更丰富的信息输出。这款器件采用表贴封装设计，引脚分布在器件两侧，每侧各5个焊盘，焊接时可以直接匹配标准SMT回流焊工艺，不需要额外做通孔加工，在PCB布局时能有效减少板面的开孔工序，压缩整板的加工流程，对于追求轻薄化设计的便携类仪表、小型工控操作面板来说，这种贴片结构能大幅降低显示模块的整体占用厚度，不会像直插数码管那样在PCB背面留下凸起引脚，方便设备做薄型外壳设计。

从安装边界来看，这款器件字符高度为0.4英寸，正面发光区域的尺寸刚好适配单人近距离操作的观测距离，正常操作视角下30到50厘米的距离就能清晰识别显示内容，不需要额外加装透镜放大结构。设计建模时要注意，器件本体的厚度公差需要预留0.15mm的装配间隙，避免外壳面板与器件表面发生硬接触挤压，损伤内部的发光芯片；两侧引脚的焊盘尺寸要比器件引脚宽度宽出0.2mm，既可以抵消SMT贴片时的位置偏差，也能保证焊接后的机械强度，避免设备在受振动的工况下出现引脚脱焊的问题。

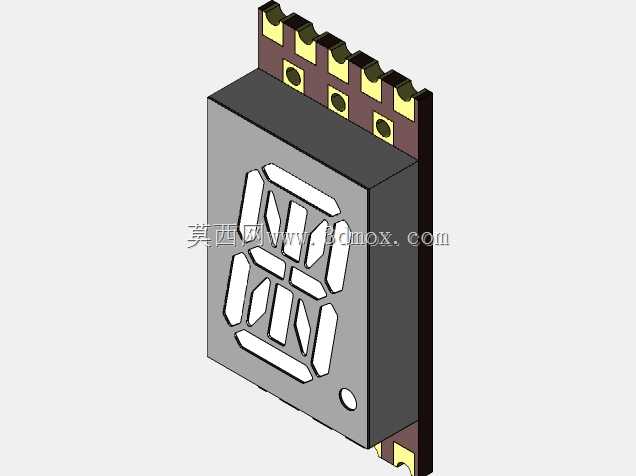

实际应用场景里，这类单颗14段数码管常被用在小型温控器、计数器、参数调整面板上，多颗并排使用时可以组合成多字符的显示条，用来显示设备的运行参数、故障代码、状态标识，相比点阵屏它的驱动逻辑更简单，不需要持续刷新显存，静态驱动下就能稳定显示内容，抗干扰能力更强，在工业现场存在电磁干扰的环境下，不会出现点阵屏常见的花屏、闪屏问题。建模过程中要还原器件表面的定位圆点，这个标记是生产焊接时的引脚方向标识，对应PCB封装上的1脚位置，能避免贴片时出现方向焊反的批量问题；器件底部的塑封基座要做平整处理，保证贴装时能和PCB板面完全贴合，减少焊接时的虚焊概率。
