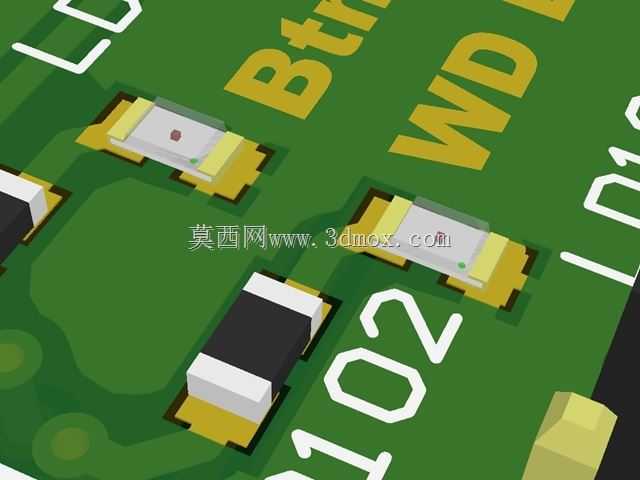

在消费电子、通讯终端设备的PCB板级设计环节,0603封装的贴片LED是极为常用的状态指示元器件,从路由器的端口状态灯、蓝牙耳机的充电提示灯,到工控通讯模块的运行指示灯,这类小尺寸发光元件几乎覆盖了所有带状态交互需求的电子设备内部板卡。本次拆解建模的这款带水透明透镜的贴片LED,针对常规0603封装LED出光角度窄、正向发光强度不足的问题做了结构优化,能在不改变焊盘封装尺寸的前提下,提升正向出光效率,同时扩大侧向可视角度,适合设备面板半透光结构下的状态指示场景。

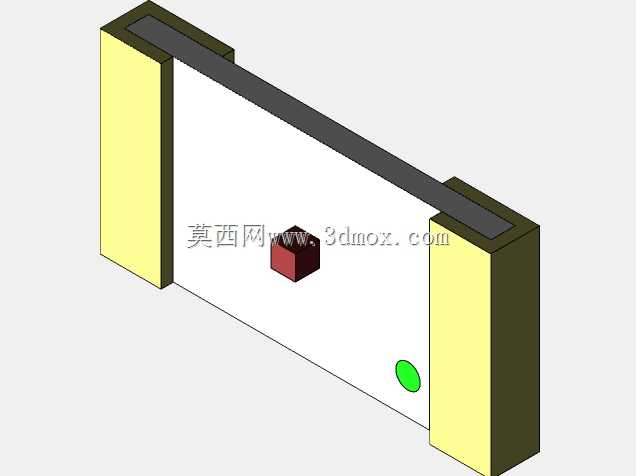

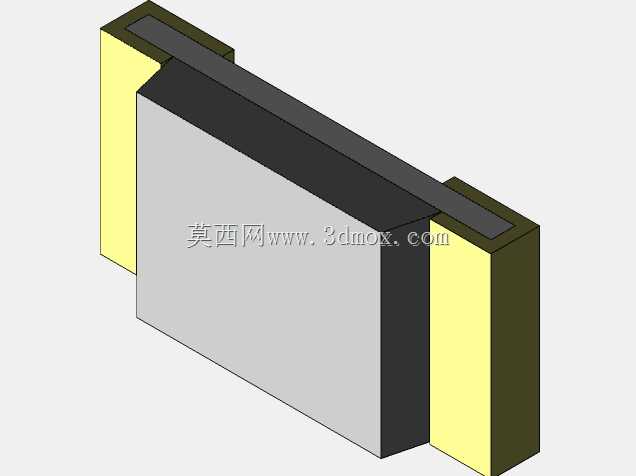

从结构拆分来看,该LED分为一体式和分体式两种结构形态,一体式结构将透镜与封装基座整合为单一实体,适合常规批量SMT回流焊工艺的场景,零件数量少,贴装时的吸嘴拾取稳定性更好,不会出现透镜偏移的问题;分体式结构将透镜作为独立零件与基座拆分,核心目的是给结构设计人员预留透镜透明度的调整空间——因为在常规的三维结构交互中,STEP格式的装配文件无法传递零件的透明度属性,拆分后设计人员可以单独给透镜零件赋予不同的透光率参数,模拟不同雾度、不同透光率透镜的实际出光效果,不用额外修改基座的结构参数。
建模过程中严格遵循0603封装的标准安装边界,焊盘位置、引脚伸出长度完全匹配行业通用的0603封装焊盘库,导入PCB设计软件时可以直接匹配标准封装,不需要额外调整焊盘坐标。透镜部分的弧度经过反复校准,发光芯片位于透镜的光学焦点位置,能保证光线经过透镜折射后形成均匀的出光面,不会出现中心亮斑过强、边缘亮度不足的问题。基座部分采用耐热工程塑料的结构形态建模,引脚部分的折弯角度完全贴合SMT贴装的工艺要求,引脚与基座的结合处做了微小的溢胶结构模拟,还原实际量产零件的封装工艺特征,避免建模时出现零件过于理想化、和实际量产件结构偏差过大的问题。
在实际设备结构设计中,这类带透镜的0603LED经常会遇到安装定位的问题,因为不同厂商的LED透镜高度会有微小差异,建模时将整个零件的参考基准设置在元件的几何中心,设计人员在装配时可以直接以PCB板面为基准对齐中心坐标,只需要根据实际透镜的高度差调整Z向偏移量即可,不需要重新调整XY方向的坐标。如果遇到设备导光柱和LED透镜的对位精度要求较高的场景,可以直接将该模型导入装配体,模拟导光柱和透镜的配合间隙,提前规避因为零件尺寸偏差导致的漏光、亮斑不均问题。
很多结构设计人员在做板级堆叠时,容易忽略LED透镜的高度尺寸,导致后期外壳装配时透镜顶到面板内侧的遮光结构,或者距离导光柱过远出现光线散射的问题,这个模型完整还原了透镜的最高点高度、基座的厚度、引脚的成型厚度,所有尺寸边界都和实际量产零件保持一致,在做堆叠干涉检查时可以直接作为参考零件使用,不需要额外测量实物尺寸。另外分体式结构的透镜零件可以单独导出,在做光学仿真时可以直接赋予对应的材质属性,不用再从整体模型上切割拆分透镜部分,能节省不少建模准备时间。
针对通讯类设备的密集板卡布局场景,该LED的外形尺寸完全控制在标准0603封装的占用空间内,不会因为增加了透镜结构就扩大元件的占位面积,在PCB布局时不需要额外预留周边空间,完全兼容原有0603LED的布局方案,替换原有普通LED时不需要修改PCB走线和焊盘设计,直接替换BOM物料即可完成升级。模型的引脚部分做了精确的共面度处理,模拟实际SMT贴装时的引脚平整度,在做焊盘钢网设计参考时,也能对应匹配标准的0603焊盘钢网开口尺寸,不会出现因为引脚模型偏差导致的钢网开口设计错误。
