车载电池充电防护外壳结构设计

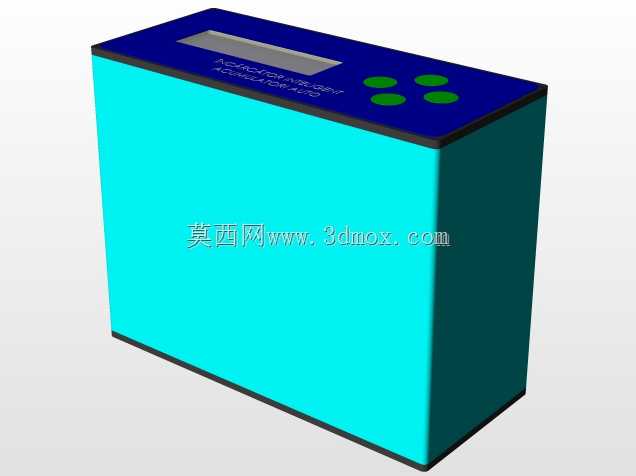

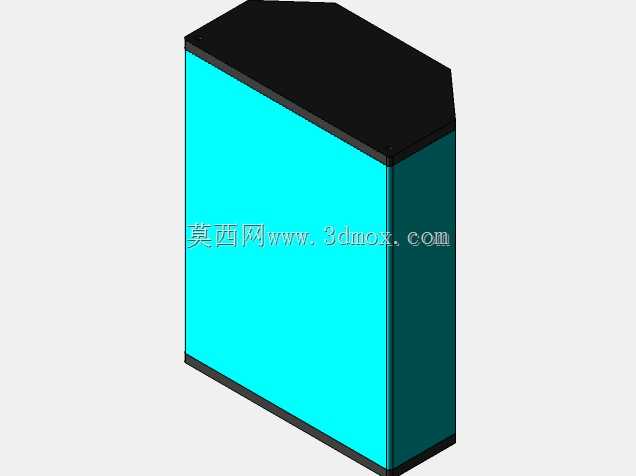

　　这款车载电池充电器的外壳结构，在设计阶段首先锚定了乘用车前舱、商用车侧挂安装两类核心应用场景，前舱安装场景下需要耐受发动机舱的持续高温、路面飞溅的泥水、车辆行驶的持续振动，侧挂安装场景则需要兼顾户外停放时的紫外线老化、雨水冲刷、外力磕碰防护需求，因此整体结构没有采用常规方正盒体的设计思路，而是将顶面做了斜切处理，一方面可以避让前舱内已有的线束走向、冷却管路排布，避免安装时出现干涉问题，另一方面斜向顶面可以引导飞溅的泥水、冷凝水顺着斜面快速滑落，减少液体在壳体表面的停留时间，降低密封胶条长期被液体浸泡出现老化失效的概率。壳体主体采用分体式拼接结构，上盖与下壳的拼接缝设置在壳体侧面偏上位置，而非常规的底面或顶面拼接，

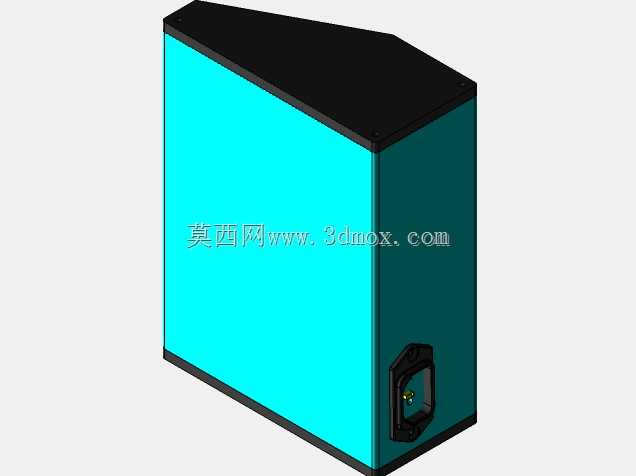

　　这种设计可以让拼接缝避开液体容易淤积的位置，配合接缝处的环形密封槽，装配时嵌入耐油橡胶密封条，通过周向均匀分布的自攻螺丝锁紧，能够实现稳定的IP65级防护能力，完全满足车载电气部件的户外使用防护要求。壳体侧面预留的电源接口位置做了内凹式结构设计，接口端面比壳体外表面内缩12mm，既可以避免车辆行驶中飞溅的碎石直接撞击接口造成损坏，也能给接口外侧的防水防尘盖预留足够的安装空间，接口周边做了加厚的安装凸台，凸台内部预埋了铜质嵌件螺母，避免频繁插拔充电插头时螺丝柱出现开裂滑牙的问题。从安装边界来看，壳体底部预留了四个带减震垫安装孔位，孔位间距按照车载电气部件的通用安装标准设置，可以直接适配多数车型的电池舱安装支架，不需要额外做转接件设计，

　　壳体整体壁厚设置为2.5mm，既可以满足PC+ABS合金材料的注塑成型要求，避免出现缩痕、缺胶等成型缺陷，也能在重量控制和结构强度之间找到平衡点，经过振动仿真验证，在5-2000Hz的随机振动工况下，壳体的最大应力远低于材料的屈服强度，不会出现结构开裂、连接松脱的问题。壳体内部做了纵横交错的加强筋结构，加强筋高度不超过壁厚的2倍，避免注塑时出现筋位缩印影响外观，同时加强筋将内部分隔出主板安装区、接线端子区、散热预留区三个独立空间，主板安装区的定位柱高度统一，装配时可以直接将电路板卡在定位柱上，通过热熔柱固定不需要额外打螺丝，提升装配效率；接线端子区预留了足够的走线空间，同时设置了线束卡扣位，可以将内部线束固定在壳体侧壁，

　　避免车辆振动时线束晃动拉扯焊点造成接触不良；散热预留区对应内部功率器件的安装位置，壳体侧壁做了微凸的散热平面，功率器件可以通过导热硅胶垫直接贴合在壳体内壁，借助金属壳体向外传导热量，不需要额外开设散热孔破坏整体防护性能。在细节设计上，壳体的所有外角都做了R3的圆角处理，避免安装维护时尖锐边角划伤操作人员，内角则做了R1的圆角过渡，减少注塑成型时的应力集中问题，避免长期使用后出现内角开裂。斜切顶面的内侧做了网格状加强筋，提升顶面的抗冲击能力，即使有轻微的外力磕碰也不会出现凹陷变形。考虑到车载环境下的温度变化范围较大，壳体材料选用耐温等级达到-40℃到120℃的阻燃PC+ABS合金，满足汽车内饰件的阻燃等级要求，即使内部电路出现异常高温，壳体也不会快速燃烧蔓延。整个结构在设计阶段就同步考虑了注塑成型的工艺性，所有拔模方向统一为上下开模方向，没有侧向倒扣结构，不需要复杂的抽芯机构，可以有效降低模具制造成本和后期的量产成型难度，分型面设置在拼接缝位置，成型后飞边容易处理，不会影响外观质量。
