紧凑式齿轮传动变速箱结构三维设计

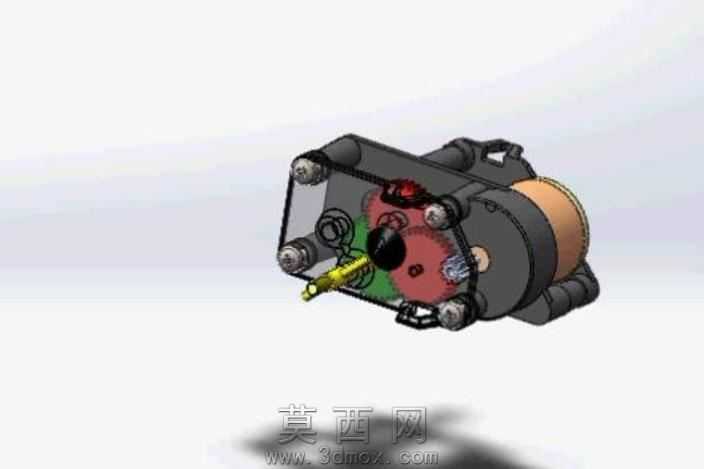

本作品为紧凑布局的齿轮传动变速箱三维建模成果，建模过程中严格遵循机械传动设计规范，对每一处结构细节进行了精准还原。建模阶段首先完成整体装配基准的搭建，以箱体壳体作为主装配基准件，依次完成输入轴组件、各级传动齿轮、输出轴组件、端盖紧固件以及外部配套动力连接段的装配约束，所有配合关系均按照实际机械装配逻辑设置，保证齿轮啮合间隙、轴系同轴度、轴承安装位的参数完全符合机械设计标准，避免出现干涉错位的问题。模型中各级传动齿轮的齿形参数经过严谨校核，从输入级到输出级的传动比分配合理，能够清晰展示不同直径齿轮的啮合传动关系，直观呈现转速变换、扭矩传递的工作原理。材质渲染阶段针对不同零部件做了差异化的材质表现：箱体外壳采用哑光深灰金属材质，模拟铸铁壳体的磨砂质感；传动齿轮根据功能区分材质，主动齿轮做亮面金属处理，从动齿轮辅以色彩区分层级，清晰展现传动路径；轴类零件采用抛光钢材材质，紧固件做镀锌亮面金属效果，外部连接的动力段采用暖棕色调的哑光材质区分功能区域，整体渲染层次分明，能够快速识别不同组件的功能属性。结构设计上采用半剖视的展示形式，将箱体一侧做透明化处理，无需拆解装配即可完整观察内部齿轮排布、弹簧复位组件、操纵机构的布局，将原本封闭在箱体内的传动逻辑直观呈现。设计过程中充分考虑了结构的紧凑性，在有限的箱体空间内完成多级齿轮传动的排布，同时预留了紧固件安装位、轴系支撑位、外部连接接口，兼顾传动性能与装配可行性，整体模型结构完整，细节丰富，既可以作为机械传动教学的演示素材，也能够为同类型小型变速机构的设计提供结构参考，帮助设计者快速理解齿轮变速箱的内部构造与装配逻辑。
