带有限元应力分析结果的直齿圆柱齿轮

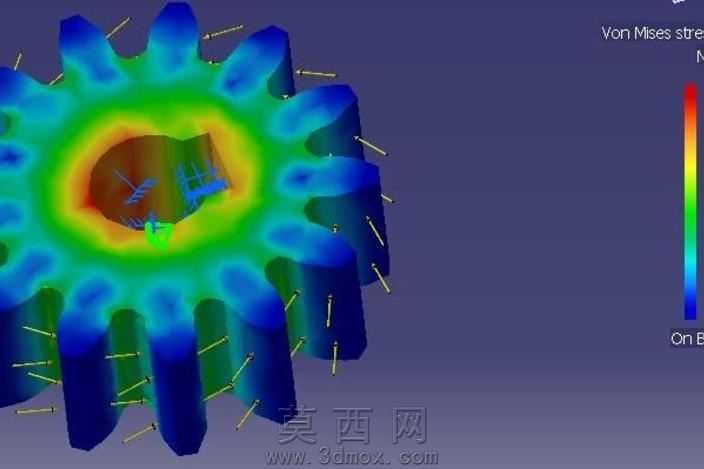

本作品为标准直齿圆柱齿轮的三维参数化建模成果，建模阶段首先依据渐开线齿廓生成原理，通过三维设计软件的草图绘制功能，先完成齿顶圆、齿根圆、分度圆、基圆的基准绘制，再通过参数化公式生成标准渐开线齿廓曲线，经阵列、拉伸切除等特征操作完成单个齿槽的切削，再通过圆周阵列生成全部轮齿结构，同时完成中心轴孔、键槽等装配结构的建模，整体尺寸严格遵循机械设计手册中圆柱齿轮的标准规范，齿距、齿厚、齿高参数均符合通用传动件的公差要求。建模完成后对模型进行有限元静力学仿真分析，仿真前先对模型进行合理简化，忽略不影响应力分布的微小倒角、圆角特征，划分高精度四面体网格，在轮齿啮合位置、轴孔配合位置进行网格局部加密以提升计算精度；材料属性设置为常用合金结构钢参数，设定中心轴孔为固定约束，在轮齿啮合面施加额定传动扭矩载荷，求解后得到整体结构的Von Mises应力分布云图，从云图色彩分布可直观观察到应力集中区域主要位于齿根位置与轴孔内壁，轮齿啮合接触位置应力处于合理区间，齿顶区域应力水平最低，色彩从中心轴孔处的高应力暖色区域向外过渡到齿顶的低应力冷色区域，清晰呈现了齿轮受载后的应力传递路径。模型渲染阶段采用实体金属材质，赋予轮体合金钢的金属质感与表面粗糙度参数，调整场景光照角度突出轮齿的轮廓结构与应力云图的色彩层次，既完整还原了齿轮的真实机械结构，也通过仿真结果直观展示了零件的力学性能表现，可用于机械传动结构的设计验证、教学演示场景，为齿轮的结构优化、强度校核提供直观的可视化参考依据。
