螺旋齿轮三维结构设计作品

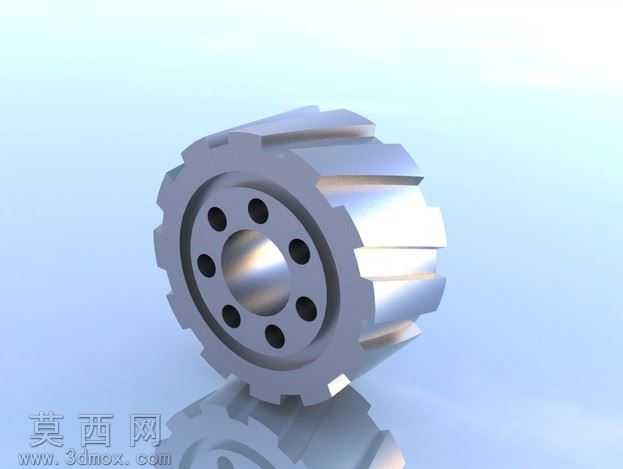

本作品为螺旋齿轮的三维建模设计成果，建模过程以参数化设计思路为核心，首先确定齿轮的核心基础参数，包括模数、齿数、齿宽、螺旋角、中心孔径等关键尺寸，通过草图绘制完成齿轮端面齿形轮廓的精准绘制，依托螺旋线扫描特征生成连续的螺旋轮齿结构，保证轮齿沿轴向呈均匀螺旋排布，契合螺旋齿轮的啮合传动特性。建模过程中对齿轮的减重孔结构进行了细节处理，在轮辐位置均匀布置圆形减重通孔，在保证轮体结构强度的前提下有效降低零件自重，同时优化了中心安装孔与轮辐、轮缘的过渡圆角，避免应力集中问题，提升零件结构合理性。材质渲染阶段选用哑光黑色工程塑料质感材质，模拟高强度尼龙齿轮的视觉效果，通过调整材质的粗糙度、反光度参数，还原工程塑料零件的真实表面质感，同时添加柔和的环境光影，突出轮齿的螺旋走向、齿面弧度以及轮体的立体层次，让模型的结构细节清晰呈现。结构设计上重点还原螺旋齿轮的啮合特性，轮齿的螺旋升角经过参数校准，保证相邻轮齿的啮合间隙处于合理区间，轮缘与轮齿的衔接处做了平滑过渡处理，避免建模过程中出现的棱角失真问题，中心孔的尺寸匹配常规传动轴的安装需求，轮辐的厚度经过力学合理性校验，既满足传动过程中的扭矩承载要求，也兼顾了零件的轻量化设计目标。整个建模过程遵循机械零件设计的规范逻辑，从基础参数设定到特征逐步生成，再到细节结构优化与渲染效果调整，完整还原了螺旋齿轮的真实结构形态，可用于机械传动结构的演示、装配验证以及相关设计参考，模型的特征树逻辑清晰，各部分尺寸参数可根据实际传动需求进行调整修改，具备较好的可编辑性与实用性。
