立式混凝土砌块压制成型设备结构设计

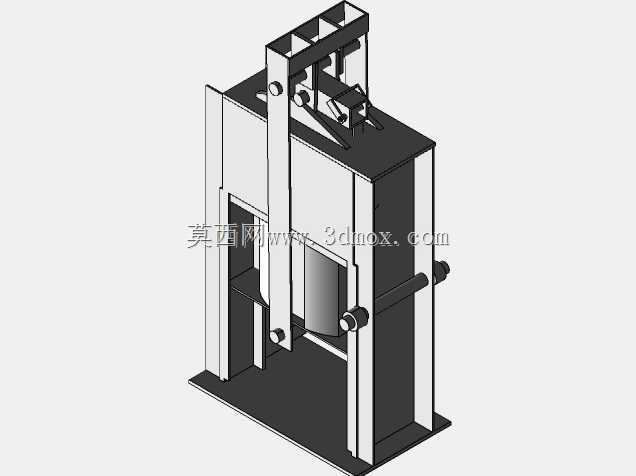

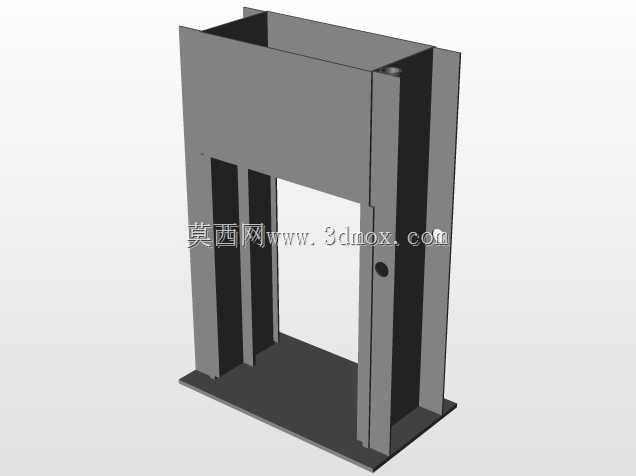

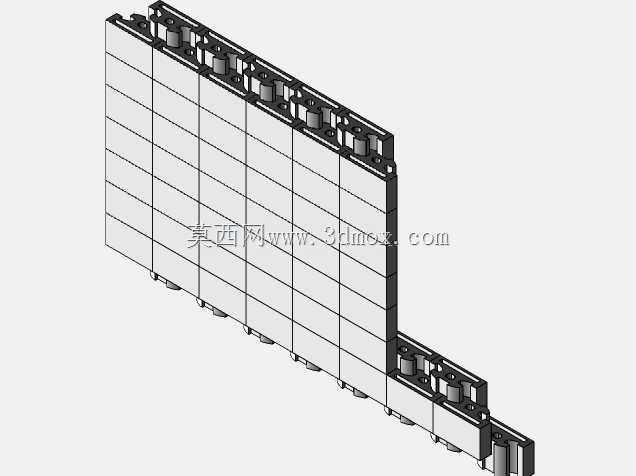

　　在中小型建材预制生产场景里，这类立式砌块压制设备主要承担混凝土拌合料的压制成型工序，适配乡镇建材厂、预制构件加工点的小批量砌块生产需求，可将按配比混合好的混凝土集料压制成符合尺寸要求的实心或空心砌块，成品多用于民房墙体砌筑、市政步道基层铺设、农田水利沟渠护砌等场景，相比传统人工振捣成型的砌块，压制后的砌块密实度更均匀，成型后静置养护周期更短，成品抗折抗压性能波动更小。从结构布局来看，设备采用框架式立式承载结构，四根主立柱作为核心承载构件，上下端分别连接上横梁与下底座，形成封闭的受力框架，压制过程中产生的反作用力全部由框架结构承担，可避免应力向外传递影响安装基础的稳定性。上横梁位置安装压制驱动组件的连接座，

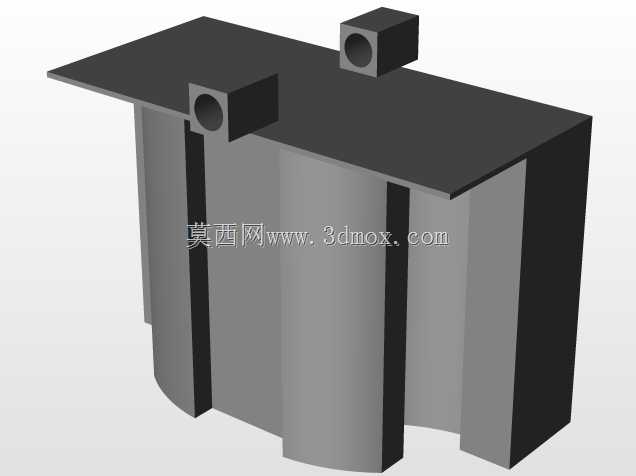

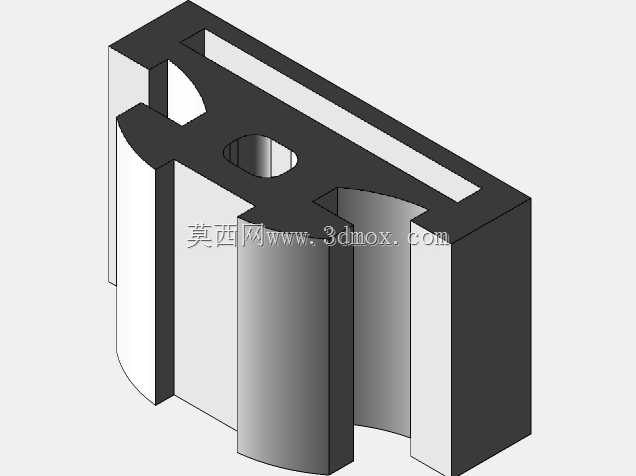

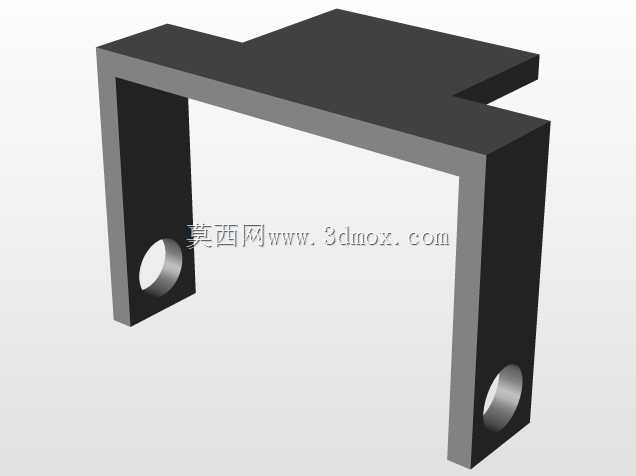

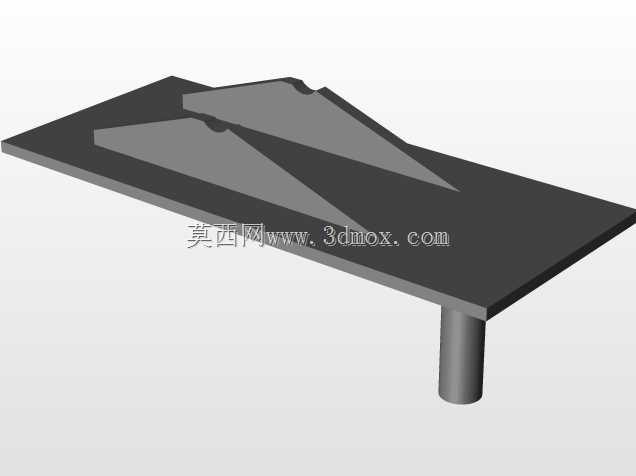

　　可适配液压驱动或机械曲柄驱动两种动力形式，驱动端连接上压模座，压模座通过导向套与主立柱配合，下行压制过程中可保证压模始终保持垂直姿态，不会出现偏载导致的砌块厚度不均、边角缺损问题。设备中部设置模腔定位工位，模腔可根据生产需求更换不同规格的内衬，生产不同尺寸、不同孔型的混凝土砌块，模腔两侧设置的锁紧机构可在压制过程中牢牢固定模腔位置，避免受压移位，压制完成后下顶出机构可将成型砌块从模腔内平稳顶出，方便操作人员取件转移。下底座为整体加厚钢板焊接结构，底部预留地脚螺栓安装孔，安装时需要将设备固定在硬化的混凝土地面上，基础平面度误差需控制在每米1毫米以内，避免设备长期受偏载应力出现立柱变形、导向套异常磨损问题。从设计逻辑上，

　　这款设备的结构优先考虑了工况适应性，压制工位的操作空间预留充足，操作人员站在设备正面即可完成填料、取件操作，两侧预留的维护空间可方便日常对导向套加注润滑脂、检查锁紧机构的磨损情况，设备整体的外露传动部件都设置了防护结构，避免生产过程中混凝土集料飞溅进入传动配合面造成磨损。设备的压模与模腔采用快拆式连接结构，更换生产规格时不需要借助大型吊装工具，两名操作人员配合即可在半小时内完成模腔与压模的更换，适配小批量多规格的生产需求。压制行程的设计兼顾了常规砌块的厚度范围，最大压制行程可满足高度在300毫米以内的砌块成型需求，压制力的传递路径经过优化，上压模的压力可均匀传递到整个模腔截面，不会出现局部压力不足导致的砌块边角密实度不够的问题。

　　设备侧面设置的操作杆用于控制压制动作的启停与回程，操作位置符合人体工程学设计，操作人员站立操作时不需要过度抬臂或弯腰，长时间作业的疲劳度更低。从安装边界来看，设备整体占地宽度在1.8米左右，深度在1.5米左右，安装时顶部需要预留不小于1米的维护空间，方便后续对上部驱动组件进行检修维护，设备后侧需要预留0.8米以上的管线布置空间，用于铺设液压管路或者供电线路。在实际生产使用中，这类设备不需要搭配复杂的自动化输送线，可独立完成砌块压制成型工序，适合投资规模较小的建材生产场景，结构件全部采用标准化型材与钢板焊接加工，备件采购替换成本低，日常维护只需要定期检查导向副的润滑情况、紧固连接螺栓的预紧力即可，不需要复杂的维护技能。模腔与压模的配合间隙设计在0.2毫米到0.3毫米之间，既可以避免压制过程中漏浆，又不会因为间隙过小导致模腔与压模出现卡滞，压模工作表面经过淬火处理，表面硬度达到HRC45以上，可长期承受混凝土集料的摩擦，使用寿命更长。设备的受力框架经过有限元校核，在满负荷压制工况下，主立柱的变形量控制在0.1毫米以内，可长期保证压制精度，不会因为长期使用出现框架开焊、立柱弯曲等问题。
