复古手动螺旋压印平压设备结构设计

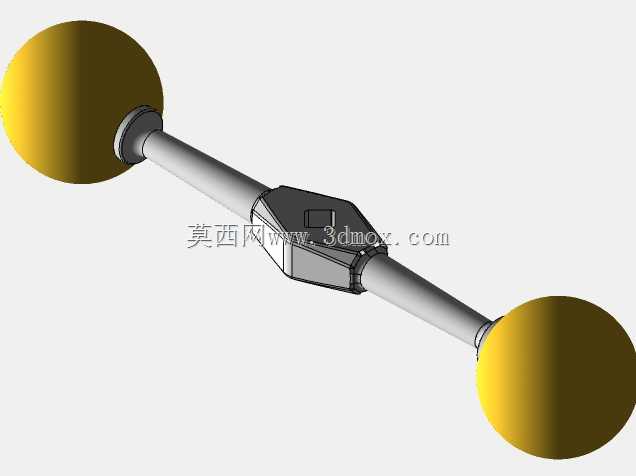

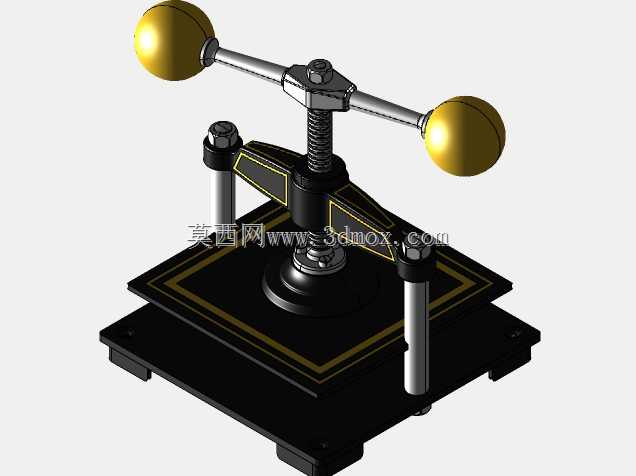

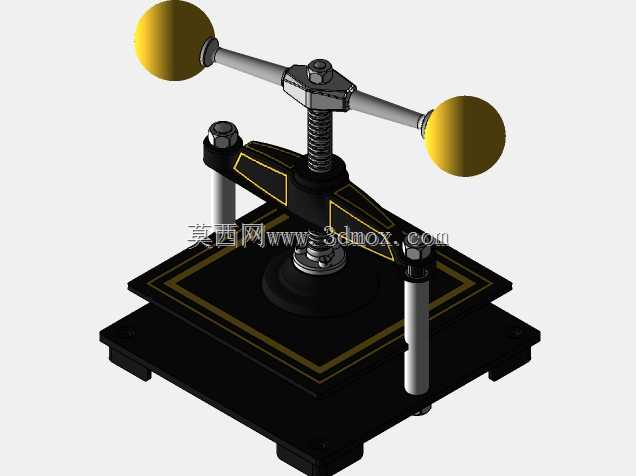

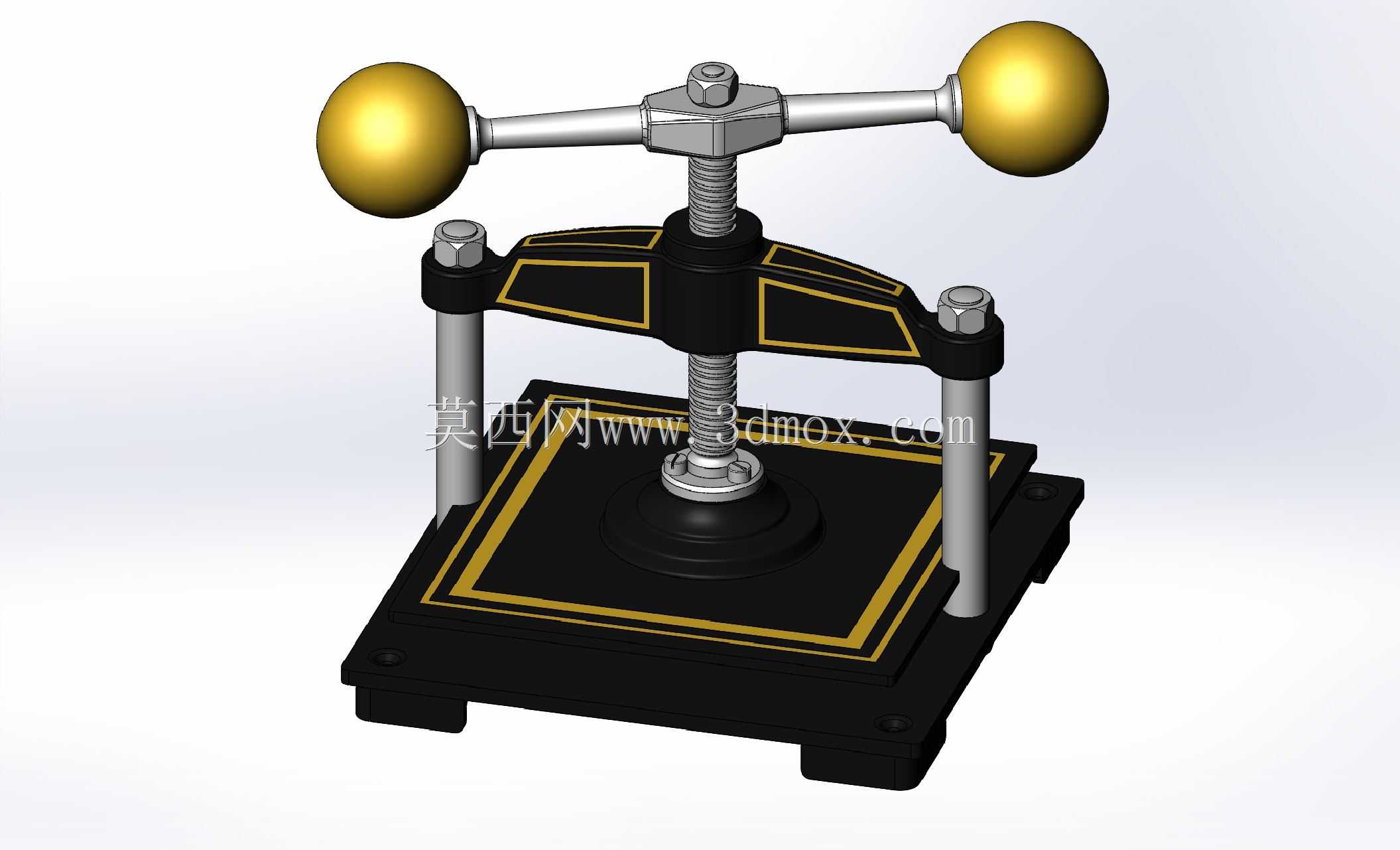

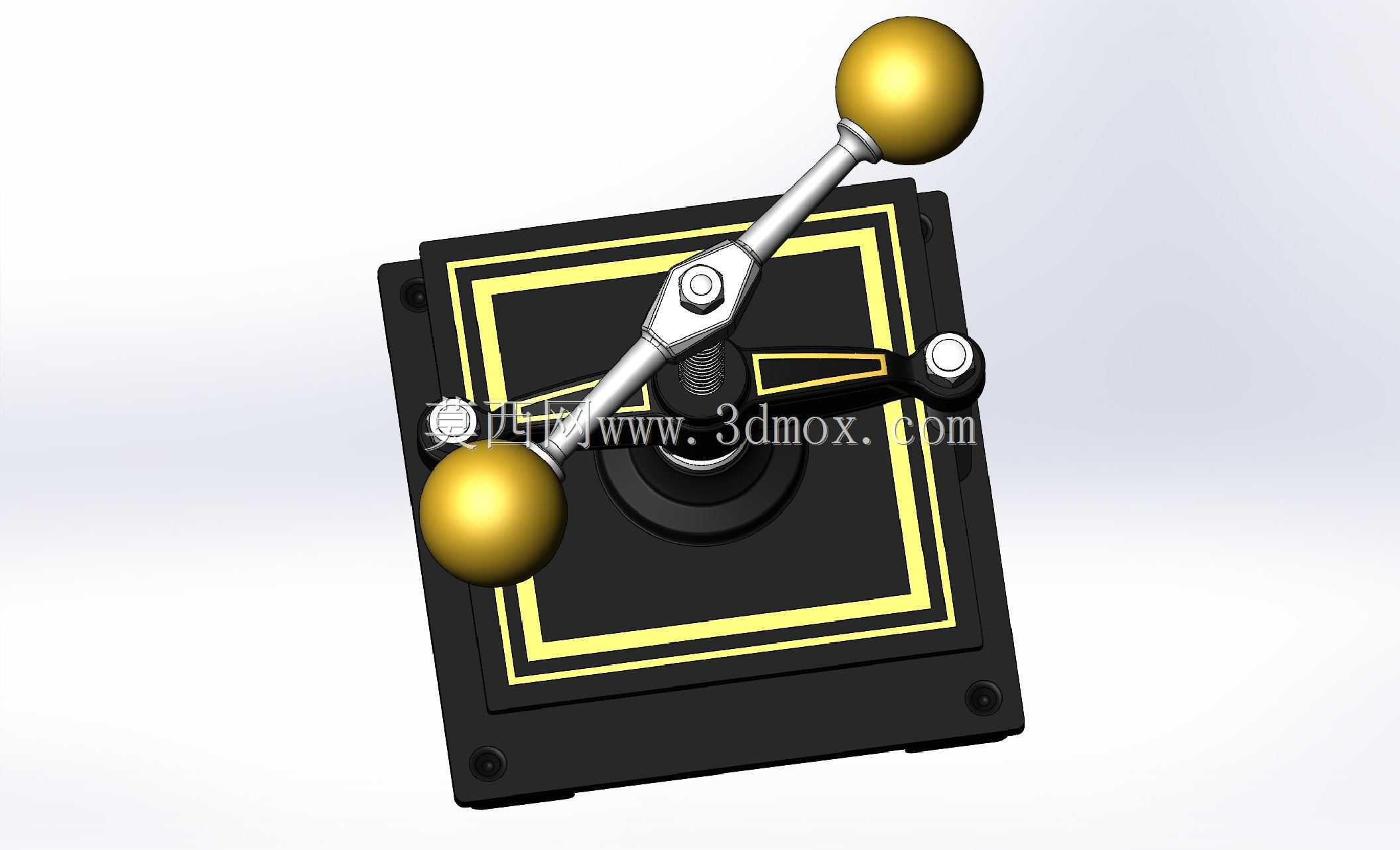

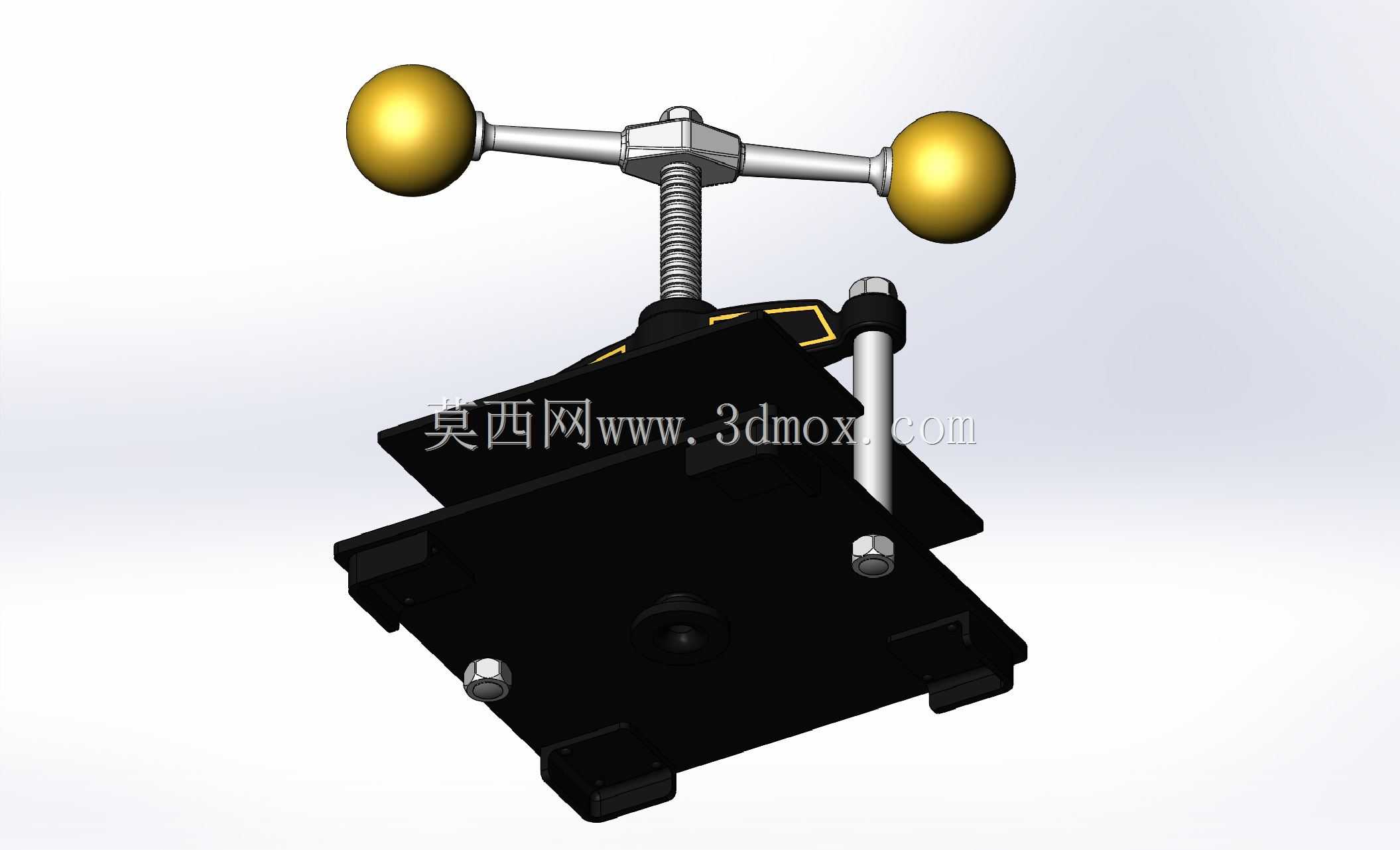

　　这款手动压印设备的核心应用场景覆盖小型文创工坊的纸品压纹、手工书装帧压平、薄皮革压花以及小型印刷打样工序，区别于大型自动化平压设备，它无需外接动力源，完全依靠人力操作，适配小批量、多品类的零散压合作业需求，在独立工作室、复古工艺体验场景、古籍修复工位中都能找到适配的使用位置。从功能实现逻辑来看，设备采用梯形螺旋副作为核心力传递结构，顶部两端的球形操作手柄提供了足够的力臂，操作人员转动手柄时，螺杆将旋转力矩转化为垂直向下的线性压力，配合两根对称布置的导向光轴，保证压盘下行过程中无偏摆，压力均匀作用在下方方形工作台的整个工作面，避免压合件出现局部压力不足导致的压痕深浅不一、粘接错位等问题。设计阶段首先确定的是压力输出范围，针对纸品、

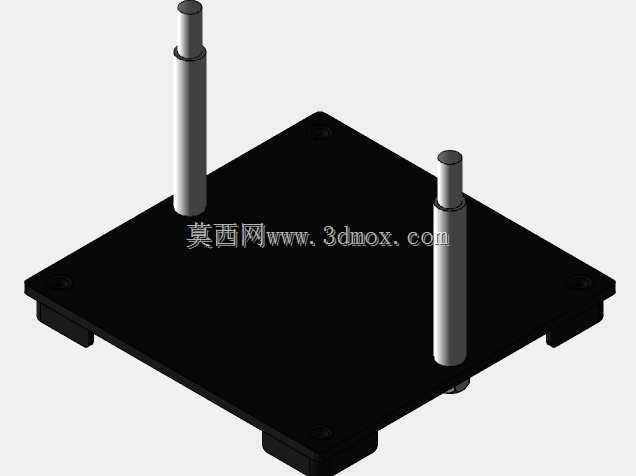

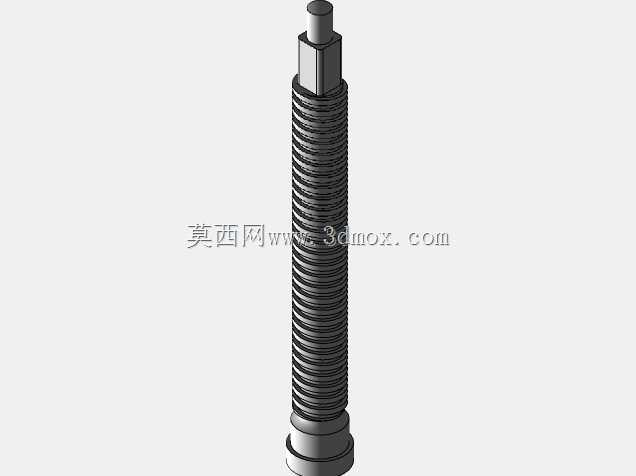

　　薄皮革这类压合对象，所需单位面压通常在0.2-0.8MPa区间，因此螺杆选型时优先选用导程适中的梯形螺纹，既保证下压过程的自锁性——即施压到位后松开手柄压盘不会自行回弹，维持恒定压合时长，又不会因为导程过小导致操作行程过长、下压效率过低。导向光轴的直径选型经过受力校核，在最大施压载荷下，光轴的弯曲变形量控制在0.05mm以内，保证上下压合面的平行度公差不超过0.1mm/100mm，避免压合后工件出现厚薄差。底座采用方形铸铁式结构设计，底部预留四个安装固定孔位，可通过螺栓将整机固定在木质或金属工作台面上，抵消施压过程中的整机倾覆力矩，设备整体的安装边界尺寸控制在300mm见方以内，高度不超过350mm，不会占用过多工位空间，

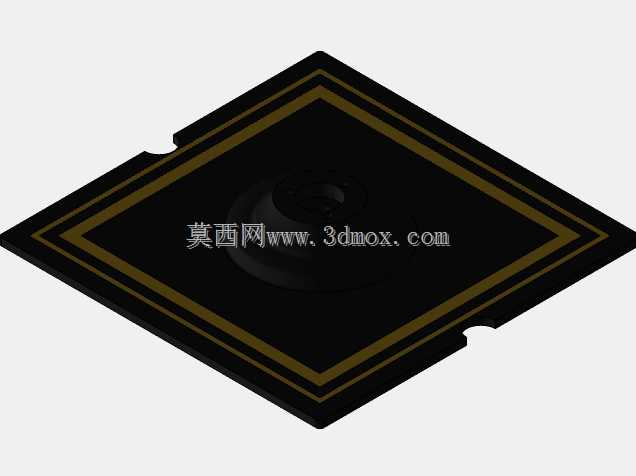

　　适配小型工作室的紧凑布局。工作台面与上压盘均做了平行度精加工处理，表面做发黑加金色描边的复古外观处理，既满足功能使用需求，也适配复古风格工坊的陈列需求，设备的施压行程预留了80mm的调节空间，可通过顶部锁紧螺母调整压盘初始高度，适配不同厚度的压合作业对象，从单张纸品到厚度50mm以内的叠层书芯都能顺利装夹施压。操作逻辑上没有额外的复杂结构，操作人员仅需将待压工件放置在工作台面居中位置，转动两侧球形手柄带动压盘下行接触工件后，继续施加力矩达到所需压力即可，保压完成后反向转动手柄抬起压盘即可取出工件，整个操作过程无需专业培训即可上手，维护也仅需定期在螺杆螺纹处、导向光轴表面涂抹润滑脂，降低传动磨损，延长设备使用寿命。结构件的材质搭配上，

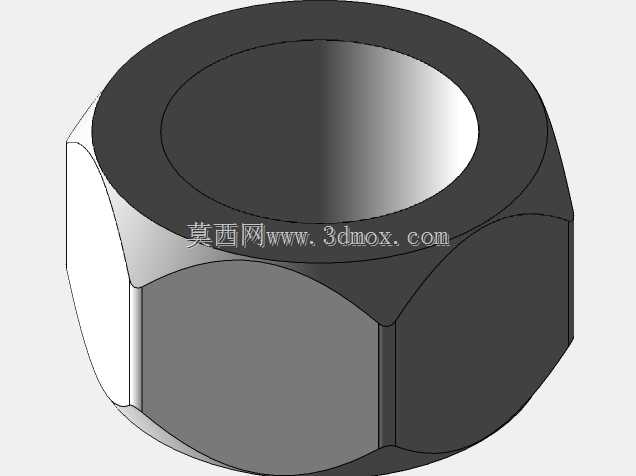

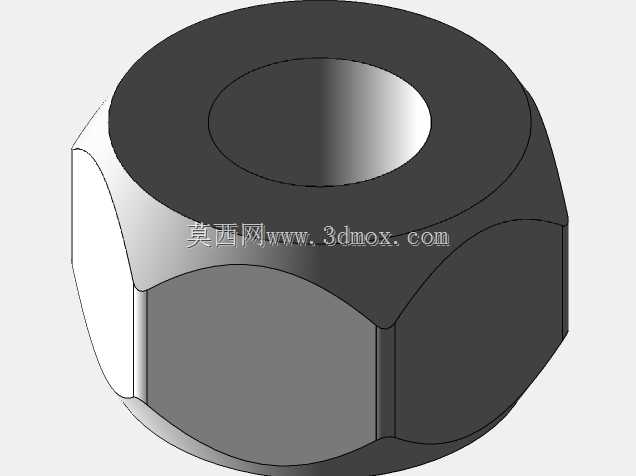

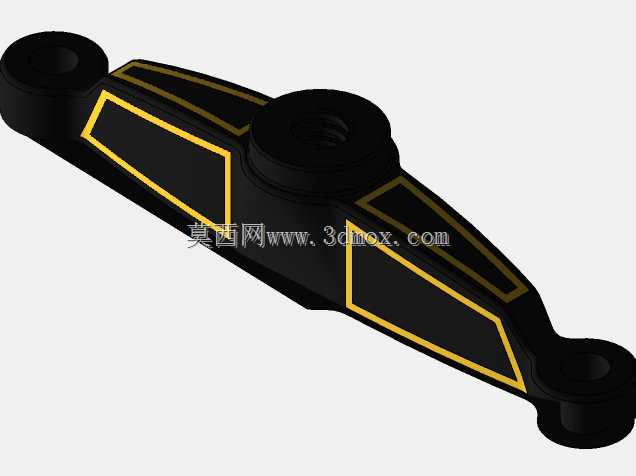

　　受力核心的螺杆、导向轴采用中碳钢调质处理，保证强度与耐磨性，底座、压盘、操作臂采用铸铁材质兼顾减震性与结构刚性，球形手柄采用金属表面镀金处理，兼顾握持手感与外观质感，所有连接位置均采用标准内六角螺栓紧固，后期拆卸维护时可直接使用通用工具完成，无需定制专用工装。
