小型龙门式手动液压压力加工设备

　　在机加工维修、小型五金件加工的日常作业场景里，这类小型龙门液压设备的出镜率一直很高，不管是维修车间里做轴承、衬套的压装拆卸，还是小型加工点做薄钢板的简易冲压、型材校直，甚至是小批量零件的压型作业，都能看到这类设备的身影。区别于大吨位工业级压力机，这款10吨级的设备主打小空间作业、灵活适配多工况的定位，整体采用开式龙门框架结构，两根立式立柱作为主要承载构件，立柱上沿高度方向加工有等间距的调节孔位，能够根据待加工工件的实际高度，灵活调整下部工作台的安装位置，不用额外制作增高垫块就能适配不同高度的工件，大幅减少工装准备的辅助时间。

　　设备顶部的液压缸采用垂直居中布置的设计思路，压头的运动轨迹与工作台中心完全重合，避免偏载带来的机架受力变形问题，压头端部预留有标准的工具安装接口，可以根据作业需求更换平压头、V型压块、冲压模具头等不同作业端头，覆盖压装、校直、简易冲压、铆接等多类作业需求。机架底部采用向外延伸的支撑脚结构，增大设备与地面的接触面积，作业时不需要打膨胀螺栓做永久固定，只要放置在平整的硬化地面上就能保证足够的稳定性，适合经常需要调整设备位置的小型车间、流动维修站点使用。

　　从结构设计的受力角度来看，整个机架采用型材焊接后整体去应力处理的工艺思路，上横梁与立柱的连接位置做了加强筋过渡，避免长期满负荷作业出现焊缝开裂的问题，液压缸安装座与上横梁采用螺栓连接加定位销的固定方式，既保证连接强度，也方便后期液压缸的维护更换。下部工作台采用厚钢板加工而成，表面做铣平处理，保证工件放置的平面度，工作台与立柱的连接采用穿销固定方式，调整高度时只需要拔出两侧的固定销，抬升工作台到对应孔位后重新插销固定即可，单人就能完成高度调整操作，不需要额外吊装设备辅助。

　　在实际安装边界上，这款设备的整体宽度控制在1米以内，高度不超过1.8米，占地面积不到1.5平方米，不需要预留太大的安装空间，普通的工位角落就能放置，设备总重量控制在合理范围内，使用手动液压泵作为动力源的版本不需要接电，在没有供电的野外维修场景也能正常使用，如果选配电动液压泵单元，也可以通过快换接头快速连接，提升作业效率。设备的液压管路全部布置在机架内侧，避免作业过程中工件磕碰损坏管路，操作手柄布置在机架侧面，操作人员站在设备侧方就能完成加压、泄压的全部操作，作业位置远离压头正下方的危险区域，符合小型加工设备的安全操作要求。

　　这类小吨位液压机在实际使用中，最常见的工况是维修作业中的轴承压装，比如电机维修、农机维修时把轴承从轴上压下或者压装到位，相比传统的锤击安装，液压压装的受力均匀，不会损坏轴承和工件表面，也能保证安装的同轴度；其次是型材校直作业，比如焊接后的方管、轴类零件出现变形，通过液压机缓慢加压就能精准校正变形量，比手工校直的精度高很多；还有小批量的五金件加工场景，比如薄铁皮的压型、铆钉的压铆，只要制作简易的模具就能完成作业，不需要采购大型冲压设备，大幅降低小型加工户的设备投入成本。

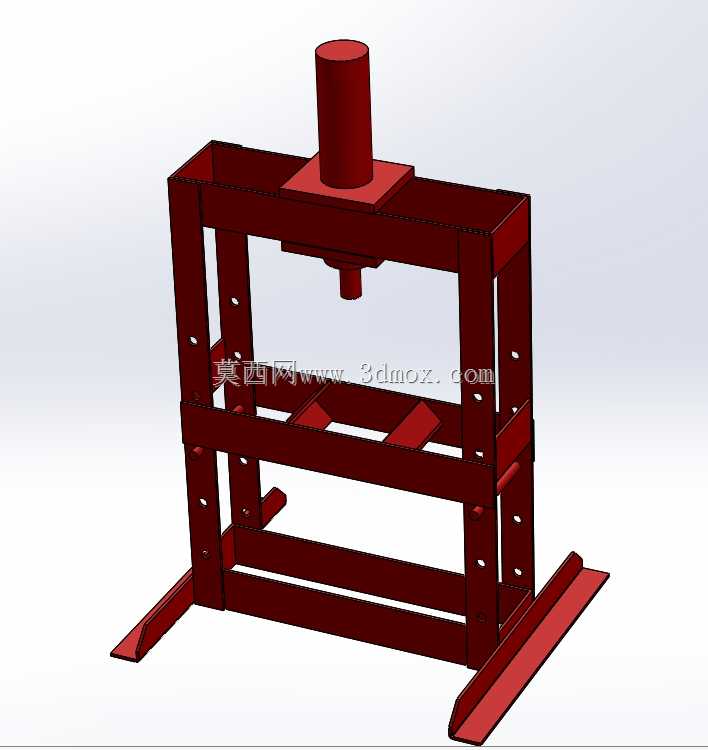

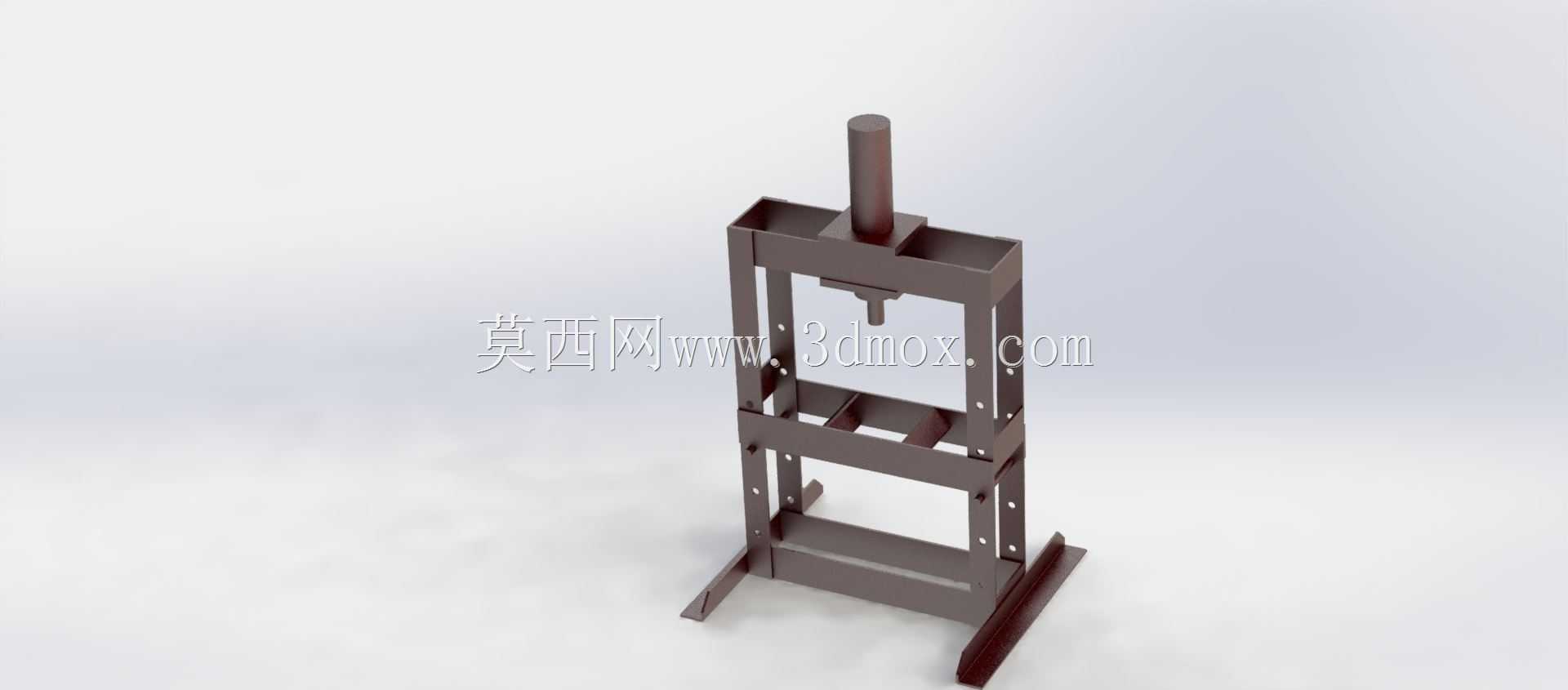

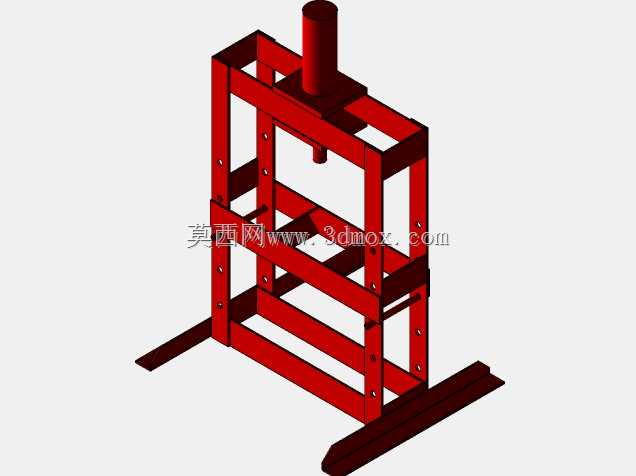

　　从建模细节来看，整个模型完整还原了机架的焊接结构、立柱的调节孔位、液压缸的安装结构、工作台的固定结构以及底部支撑脚的形态，所有连接位置的螺栓、销钉都做了等比例建模，结构件的壁厚、加强筋的位置都按照实际设备的受力逻辑设计，没有出现受力薄弱位置的结构缺失，对于需要做小型压力机二次设计、或者工装适配设计的结构工程师来说，这个模型可以直接作为基础框架来使用，只需要根据自己的作业需求调整工作台尺寸、液压缸行程或者加装防护结构就能快速完成方案设计，省去从零开始搭建机架模型的时间。
