带定位法兰与扁位的传动轴结构设计

项目分类:通用机械零部件 发布时间:2022-05-13 ID:630163
  • 带定位法兰与扁位的传动轴结构设计
  • 带定位法兰与扁位的传动轴结构设计

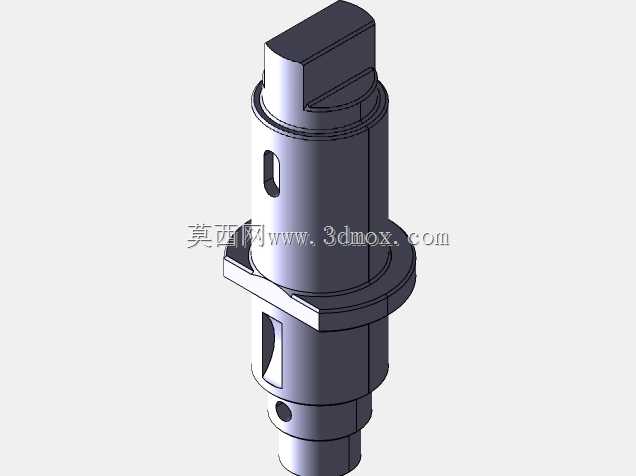

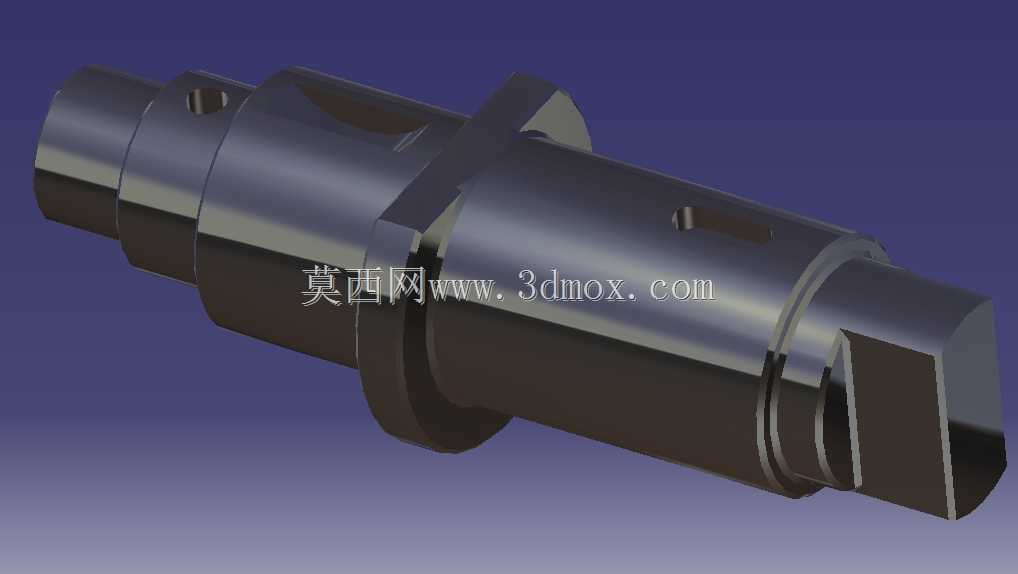

  这类带定位法兰的阶梯轴结构,在中小功率传动链中应用十分广泛,常见于机床主轴进给单元、小型减速机输出端、自动化输送线的动力接驳位置,核心作用是传递旋转扭矩,同时通过自身的阶梯结构完成轴向定位,避免传动过程中出现轴向窜动影响传动精度。从结构设计逻辑来看,轴身采用多段阶梯布局是经过受力核算后的结果:靠近传动输入端的轴段直径最小,主要适配深沟球轴承或者滚针轴承的内圈安装,轴端预留的径向小孔是为了穿装锁紧销,防止轴承内圈在高速旋转时与轴身发生相对滑动;中间位置的凸缘法兰是整个轴的轴向定位基准,法兰端面的粗糙度需要控制在Ra1.6以内,安装时法兰一侧抵靠轴承内圈端面,另一侧贴合传动齿轮或者带轮的定位端面,

  通过轴肩的压紧力抵消传动过程中产生的轴向载荷,不需要额外加装轴套就能完成轴向位置固定,能有效压缩传动组件的整体轴向尺寸。法兰右侧的轴段直径略大于输入端轴段,这部分是动力输出的核心承载段,轴身上开设的普通平键键槽,需要严格对齐轴的中心线,键槽两侧的平行度公差要控制在0.02mm以内,装配时平键嵌入键槽后,与配套传动件的键槽采用过渡配合,保证扭矩传递过程中不会出现键侧间隙导致的冲击异响。最外侧的轴端铣出的对称扁位,是专门为了安装锁紧螺母或者配合止动垫圈设计的防转结构,装配时可以用开口扳手卡住扁位施加锁紧扭矩,避免拧紧螺母时整个轴跟转,同时扁位结构也可以作为扭矩过载时的安全剪切位,当传递扭矩超过设计阈值时,扁位位置优先发生剪切断裂,

  保护上游的传动齿轮和电机不会因为过载损坏。从安装边界来看,这类轴的总长度需要根据传动箱的内部腔体尺寸核算,法兰的外圆直径要比安装位的腔体通孔大2-3mm,保证法兰端面能完全抵靠在腔体的定位台阶上,各轴段的同轴度公差需要控制在0.015mm以内,否则装配后会出现轴跳动超标的问题,轻则导致轴承发热磨损加快,重则出现传动件咬死的故障。实际设计过程中,这类轴的材质一般选用40Cr调质处理,表面硬度达到HB220-250,键槽和轴承安装位的表面可以做高频淬火处理,硬度提升到HRC45-50,提升接触位置的耐磨性能,延长零件的使用寿命。轴身的所有过渡位置都设计了R0.5-R1的圆角过渡,避免应力集中导致轴在交变载荷下发生疲劳断裂,

  尤其是法兰和轴身连接的位置,圆角半径不能过小,否则在频繁正反转的传动场景下,很容易在圆角位置萌生疲劳裂纹。在装配适配性上,轴承安装位的轴径公差一般选用k6,和轴承内圈形成过渡配合,传动件安装位的轴径公差选用h6,方便装配时的零件推入,同时不会出现过大的配合间隙导致传动偏心。这类轴结构没有复杂的异形曲面,加工时可以通过普通车床完成外圆车削,再用铣床加工键槽和端部扁位,最后通过外圆磨床完成轴承位的精加工,加工工艺成熟,制造成本可控,适合批量生产应用在各类通用传动设备中。在实际选型替换时,需要重点核对法兰的厚度、各轴段的直径和长度尺寸、键槽的宽度和深度,以及端部扁位的对边距离,只要这几个核心尺寸匹配,不需要修改其他传动组件的结构就能完成替换,维护便利性较强。
