架子鼓低音鼓爪压铸结构设计

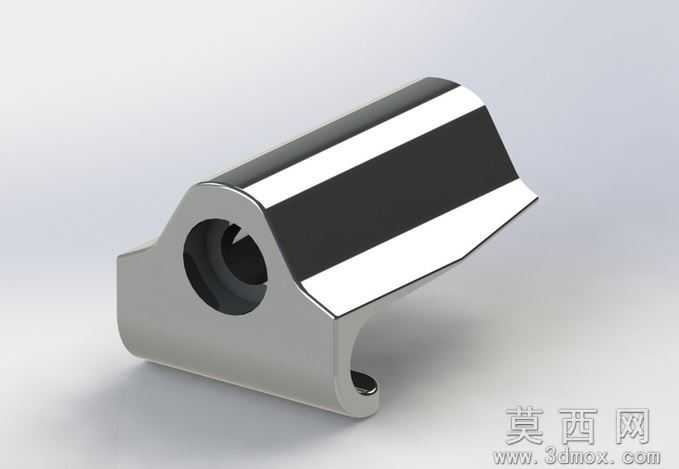

本作品为架子鼓低音鼓的鼓爪压铸件三维设计，建模阶段围绕压铸工艺的成型特性展开结构规划，首先依据低音鼓的装配需求确定整体轮廓尺寸，主体采用一体化压铸成型的结构思路，规避多零件拼接带来的装配公差与结构强度问题。建模过程中先构建基准轴与安装孔位的核心定位特征，安装孔采用带倒角的通孔设计，既满足装配时的紧固件穿装需求，也能在压铸脱模阶段减少粘模风险，孔位周边做加厚凸台处理，提升孔位受力时的结构强度，避免长期受鼓皮张紧力出现开裂变形。主体外观面做顺滑的曲面过渡处理，在贴合鼓身弧度的安装侧设计内凹钩状卡位结构，该结构用于卡合低音鼓的压圈边缘，曲面曲率经过反复调整，确保与鼓身、压圈的贴合度，减少装配后的间隙晃动。外观装饰区域采用凹槽式分层设计，预留出表面处理的嵌装或喷涂空间，让成品兼具结构实用性与外观质感。材质设定上主体采用压铸常用的锌合金材质参数，渲染阶段针对锌合金压铸件的表面特性调整材质参数，金属基底部分设置适度的反射率与细微磨砂质感，模拟压铸后经抛光处理的金属光泽，装饰凹槽区域设置哑光黑的涂层材质，通过明暗材质对比突出产品的层次结构。渲染布光采用柔和的三点布光方案，主光源从侧上方投射，凸显金属表面的光泽过渡与结构棱线，辅助光源补亮暗部结构避免细节丢失，背景采用浅灰色渐变背景，让视觉焦点集中在鼓爪本身的结构特征上。结构设计阶段充分考虑压铸工艺的生产要求，所有转角位置均设置符合压铸规范的工艺圆角，避免锐角位置出现应力集中与压铸填充不良的问题，整体壁厚保持均匀过渡，避免壁厚差异过大导致压铸成型后出现缩孔、变形等缺陷，安装卡位的位置做适度的拔模斜度处理，满足压铸生产的脱模需求，无需额外做复杂的后加工即可满足装配精度要求。该鼓爪的核心功能是配合张力螺丝拉紧低音鼓的压圈，实现鼓皮的张力调节，因此结构受力位置均做了加强筋与加厚处理，确保长期使用下的结构稳定性，不会因频繁调节鼓皮张力出现结构形变，保障鼓皮张力的恒定，维持低音鼓的发声稳定性。
