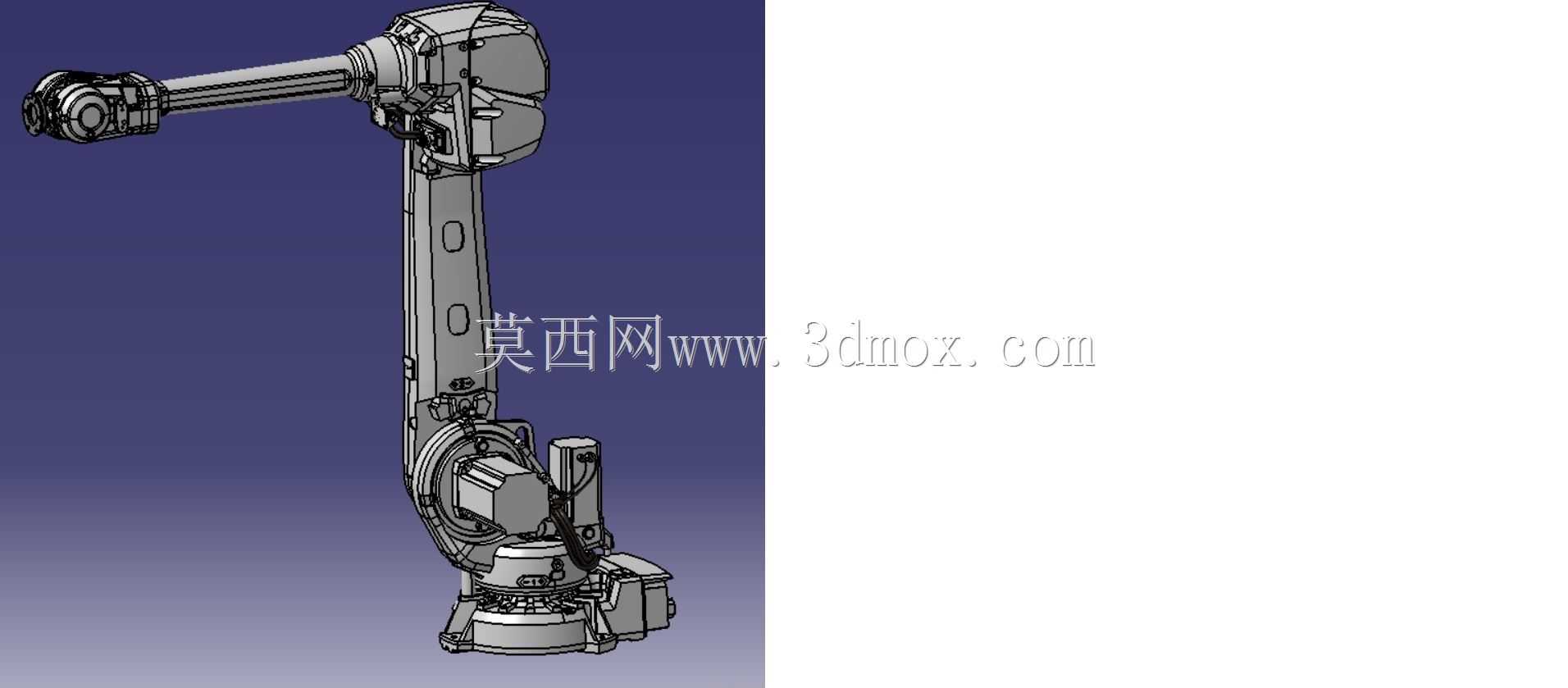

ABBIRB4600工业六轴机械臂结构设计

　　在汽车整车焊装、零部件机加工上下料、物流码垛、精密装配这类对节拍、重复定位精度有硬性要求的产线场景里，这款六轴关节型机械臂的结构设计完全贴合高负载中长臂展的工况需求。从实际落地的工况适配来看，它的臂展覆盖范围刚好适配常见的双工位焊接工作站、加工中心一拖二上下料布局，不需要额外加装行走轴就能覆盖直径近五米的作业区间，底座的安装法兰采用标准圆周螺栓孔布局，和市面常见的机器人安装基座、地装式钢结构支架的孔位匹配度很高，现场安装时不需要额外做转接板的二次加工，能大幅缩短产线调试的周期。

　　从结构设计的逻辑来看，这款机械臂的大臂、小臂采用了高刚度的箱型薄壁结构，在保证整体结构抗扭抗弯性能的前提下，尽可能压缩了运动部件的自重，关节处的驱动模块全部采用内嵌式布局，既避免了管线外露在作业过程中被周边工装剐蹭的风险，也让整体运动包络线更紧凑，在狭窄的工作站内部运动时不容易和周边的夹具、护栏产生干涉。手腕部分采用了紧凑型的三轴汇交设计，末端法兰的安装接口符合通用工业机械臂的标准尺寸，能快速适配焊枪、夹爪、真空吸盘、打磨头等不同类型的末端执行器，不需要额外定制转接法兰就能完成快换。

　　实际作业过程中，它的关节运动速度匹配了常见的工业生产节拍，在10kg到60kg的负载区间内，重复定位精度能满足绝大多数精密装配、焊接、涂胶的工艺要求，大臂的俯仰关节采用了对称式的加强筋布局，在大臂完全伸展、末端带额定负载的工况下，末端的形变量控制在工艺允许的范围内，不会因为结构刚度不足导致焊接轨迹偏移、装配对位不准的问题。底座部分的设计预留了标准的管线出口位置，现场布线时动力线、编码器线、末端执行器的气路管线都可以从底座内部走暗线排布，既让工作站整体布线更规整，也能避免车间内的焊渣、切削液飞溅损坏管线。

　　从安装边界的角度考量，这款机械臂的底座安装平面的平面度要求、螺栓拧紧扭矩参数都和同级别通用工业机器人保持一致，现场做地基或者钢结构支架时，只需要按照通用六轴机器人的安装标准做载荷校核即可，不需要做特殊的结构加强。它的运动范围覆盖了从底座近区到臂展极限的全区间，在靠近底座的区域没有明显的运动死区，做产线布局时可以把周边的料架、工装位置布置得更紧凑，提升车间的空间利用率。手腕部分的防护等级适配车间常见的飞溅粉尘、切削液喷淋工况，在机加工、焊接这类环境相对恶劣的工位上长期运行，也不会因为杂物进入关节内部导致传动部件磨损。

　　在结构建模的细节处理上，各个关节的密封槽、走线槽、安装定位止口都做了完整的还原，每一个连接螺栓的孔位、轴承安装位的尺寸都和实际产品的装配关系完全对应，不管是做产线的离线仿真、工作站的布局干涉检查，还是做机械设计的参考学习，都能直接获取准确的结构尺寸关系。大臂和小臂的外形做了流线型的过渡处理，运动过程中不会有突出的棱角剐蹭周边设备，关节处的护板安装卡扣位置也做了完整的建模还原，做维护仿真时可以直接模拟护板拆卸、关节维护的操作空间，提前预判现场维护时是否存在操作空间不足的问题。

　　针对不同的安装场景，这款机械臂除了常规的地装方式，也支持倒装、侧装的安装形式，对应的安装法兰受力结构在建模时也做了对应的结构体现，做倒挂式的龙门焊接工作站、侧壁安装的机床上下料站布局时，可以直接调用模型做干涉检查，不需要额外调整结构参数。末端法兰的定位销孔、螺纹孔的位置尺寸完全符合行业通用标准，对接不同厂商的快换盘、末端执行器时，可以直接匹配安装尺寸，减少设计阶段的尺寸核对工作量。
