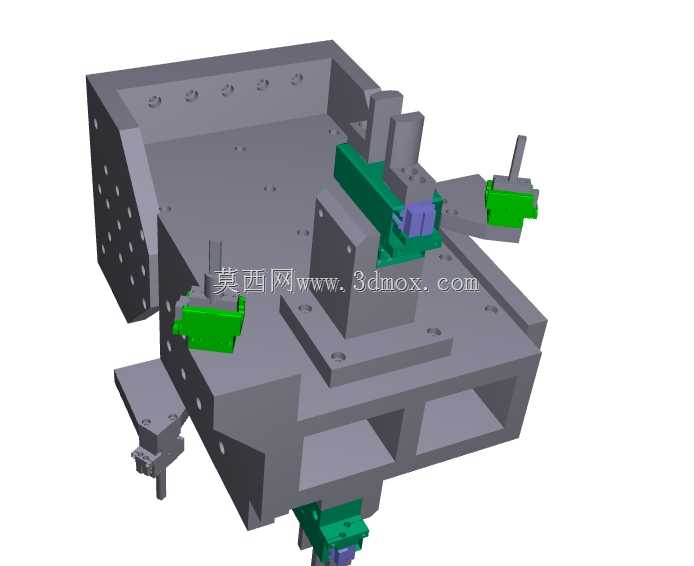

适配ABB6620机器人的末端操作夹持装置

　　这套适配ABB6620工业机器人的末端夹持机构，主要面向汽车零部件焊装工位、重型工件上下料、多工序物料转序这类大负载作业场景设计，匹配ABB6620系列机器人200kg级额定负载的作业能力，解决常规标准夹爪在重型异形工件夹持时定位不稳、夹持行程不足、安装干涉的实际问题。从实际落地的工况来看，这类夹持装置常部署在白车身焊装线的侧围件抓取工位、铸造车间的铸件毛坯转序工位，以及重型机加工线的工件上下料环节，需要同时兼顾刚性夹持的稳定性和多姿态作业的避让需求。

　　设计阶段首先锚定的是安装边界的适配性，整套夹爪的安装法兰完全匹配ABB6620机器人末端的标准机械接口，法兰面的安装孔位采用对称布局，孔距公差控制在±0.02mm范围内，保证与机器人腕部的连接同轴度，避免高速运动时产生偏载力矩损伤机器人关节。整套装置的外轮廓在完全收拢状态下，最大回转半径控制在380mm以内，确保机器人在进入焊装夹具内部、机床加工舱这类狭窄作业空间时，不会与周边工装、设备本体发生碰撞，适配机器人常规作业的姿态调整范围。

　　功能结构上，这套夹持机构采用多夹爪分布式布局，区别于常规两指平行夹爪的设计，共设置四组独立的夹持执行单元，分别对应工件不同的受力基准面，其中三组夹爪负责主定位面的刚性压紧，一组夹爪负责辅助防坠限位，夹持力可根据工件材质通过气源压力调整，范围覆盖150N到1800N，既可以夹持表面硬度较高的铸钢毛坯，也能通过调整夹持力适配铝合金冲压件这类易变形工件，避免夹伤工件表面。夹爪的指块部分采用快换结构设计，指块与驱动单元的连接采用定位销加锁紧螺钉的组合方式，更换不同工件适配的指块时无需拆解整套夹爪的驱动管路，单组指块更换时间可控制在5分钟以内，适配多品种小批量的柔性生产需求。

　　夹爪的主体承载框架采用箱型焊接结构，材料选用Q345结构钢，焊接后经过去应力退火处理，再进行整体机加工，保证框架的平面度和孔位精度，避免长期重载作业下出现结构变形。驱动部分的气动管路全部内置在框架的空腔内部，管路走线沿框架内壁的固定线槽排布，外部无裸露管路，避免机器人在高速运动、姿态翻转时管路与周边设备发生剐蹭、拉扯，降低管路破损导致的停机风险。夹爪上还预留了传感器安装位，可根据实际需求加装到位检测传感器、夹持力反馈传感器，将夹持状态信号接入机器人的IO系统，实现夹持到位确认、工件掉落报警这类安全联锁功能，适配自动化产线的无人化作业要求。

　　从实际作业的适配性来看，这套夹爪的开合行程最大可达220mm，可兼容宽度在120mm到320mm之间的异形工件，夹爪的开合动作采用同步驱动设计，保证各组夹爪的动作一致性，避免夹持过程中工件出现偏移。针对焊装工位的作业需求，夹爪的外露金属部分全部做了防飞溅处理，表面喷涂耐高温防粘涂层，减少焊接飞溅附着在夹爪表面导致的定位精度下降问题；针对机加工上下料的场景，夹爪的驱动单元做了密封防护处理，防护等级达到IP65，可抵御切削液、金属碎屑的侵入，延长机构的使用寿命。

　　整套机构的重心经过严格配平，重心位置与机器人末端法兰的中心轴线偏差控制在5mm以内，降低机器人运动时的偏载力矩，保证机器人在满速运行时的轨迹精度，不会因为夹爪重心偏移导致轨迹超差。安装时仅需将夹爪法兰与机器人腕部对接，锁紧固定螺栓后连接气路与信号线路即可完成部署，无需对机器人本体进行额外改造，适配现有产线的快速升级改造需求。
