机器人三自由度定向转向传动机构

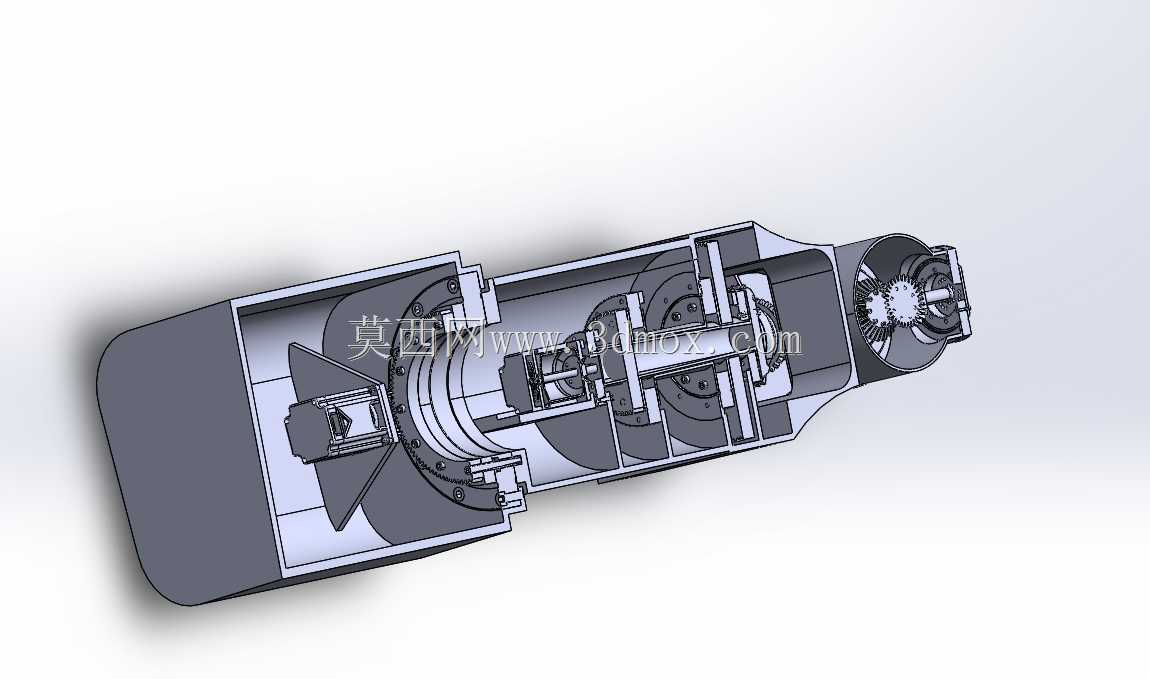

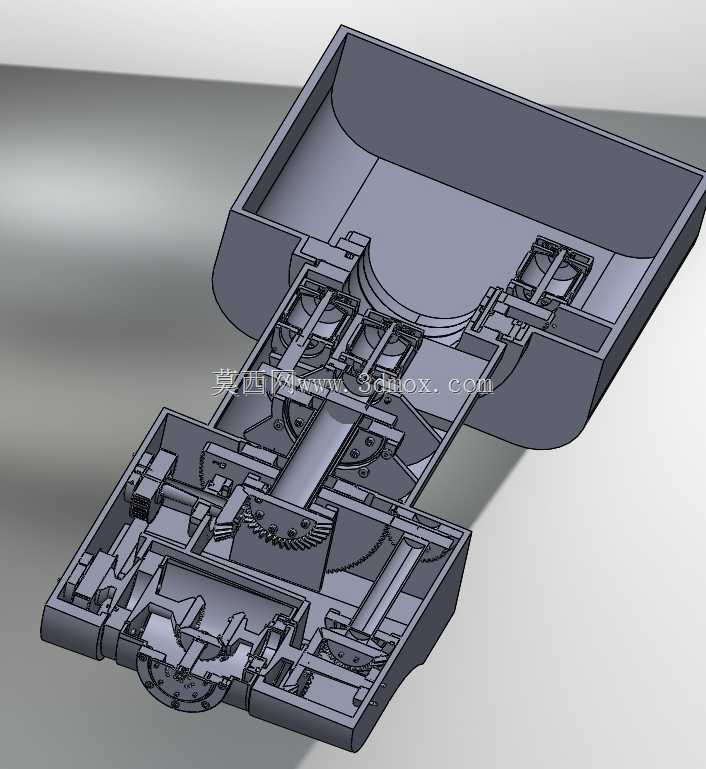

　　这套三自由度定向机构，主要面向小型工业机器人末端执行器的姿态调整场景，常见于轻载分拣、精密装配、实验室自动化采样这类需要末端灵活调整朝向的工位，区别于大负载六轴关节的冗余设计，该机构将三个旋转自由度的传动链路做了高度集成，把原本分散布置的驱动、传动、输出端整合在紧凑的壳体内，能在有限的安装空间内实现末端法兰的俯仰、偏转、回转三个维度的姿态调整，适配末端负载在1kg以内的轻量作业场景。从结构布局来看，整套机构的动力输入全部布置在机构基座侧，没有将驱动电机堆叠在活动关节处，有效降低了运动部件的惯量，提升了动态响应速度。传动链路里，第一级回转自由度采用齿轮啮合传动，大齿圈固定在基座壳体上，小齿轮与驱动电机输出轴直连，

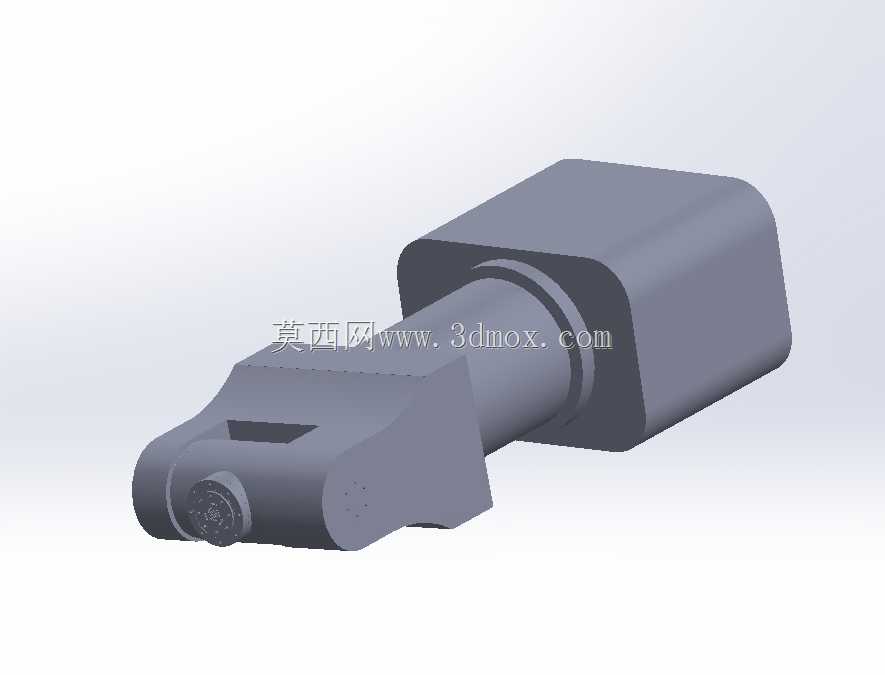

　　带动整个上部转动架实现360度周向回转，齿轮副的侧隙通过安装座的偏心调节结构控制，能在装配阶段调整到合适的啮合间隙，既避免卡滞又能控制回程误差在合理范围内。俯仰和偏转两个自由度的动力，通过同步带传动从基座侧传递到对应关节，同步带的张紧结构集成在转动架的内部筋位上，不需要额外外置张紧轮支架，减少了整体的外形突出尺寸，避免运动过程中与周边设备产生干涉。安装边界方面，整套机构的基座采用矩形安装面，四个角预留了沉头安装孔，能直接固定在标准铝型材机架或者设备安装平台上，输出端的法兰采用通用的小规格机器人法兰接口，孔位间距与市面主流轻载夹爪、吸盘座的安装尺寸匹配，不需要额外做转接板就能直接搭载末端执行器。壳体的外形做了圆弧过渡处理，

　　没有尖锐的外凸棱边，一方面是避免运动过程中剐蹭周边管线或者操作人员，另一方面也能在内部预留足够的走线空间，末端执行器的气管、信号线可以从机构中心的中空通道穿过，不会在机构转动时出现管线缠绕的问题。设计过程中，每个关节的支撑都采用了成对布置的深沟球轴承，能同时承受径向和一定的轴向载荷，满足轻载作业下的支撑刚性要求，轴承的安装位都设计了对应的挡圈槽和密封槽，能阻挡车间环境里的粉尘、切削液进入传动腔，延长维护周期。传动部件的选型上，齿轮采用直齿圆柱齿轮，加工和装配难度低，传动效率高，适合低速回转的工况；同步带采用圆弧齿同步带，相比梯形齿同步带的传动精度更高，噪音更小，适合频繁正反转的姿态调整场景。整套机构的运动范围做了机械限位设计，

　　每个自由度都在壳体对应位置设置了硬限位块，避免软件限位失效时机构过转损坏内部管线或者传动件，限位块的位置可以根据实际使用场景的需求做小范围调整，适配不同工位的姿态调整角度需求。从实际使用的角度来看，这种集成式的三自由度定向机构，相比采用三个独立关节模组拼接的结构，整体重量更轻，安装占用空间更小，成本也更低，适合在3C电子装配、实验室样本处理、轻量物料分拣这类对空间和成本敏感，同时又需要末端多姿态调整的自动化场景中使用，结构上的模块化设计也方便后期的维护更换，单个传动部件损坏时不需要拆解整个机构就能完成替换。
