工业级闭式齿轮传动减速装置结构

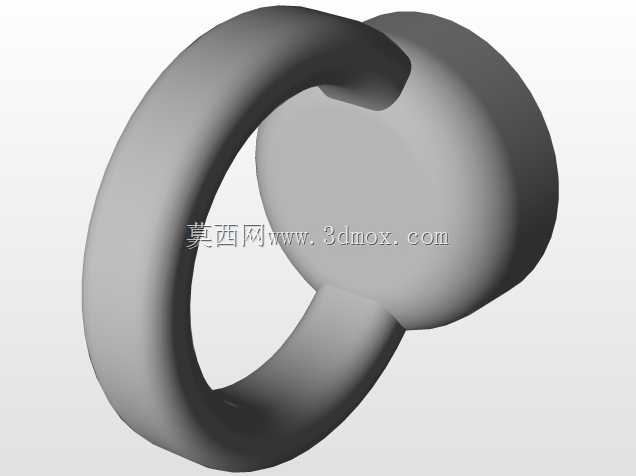

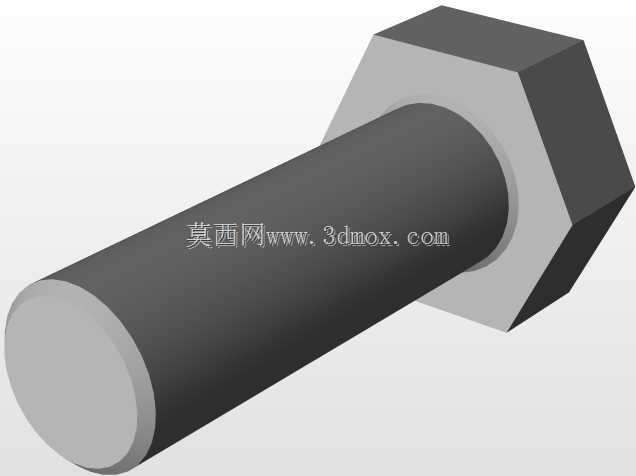

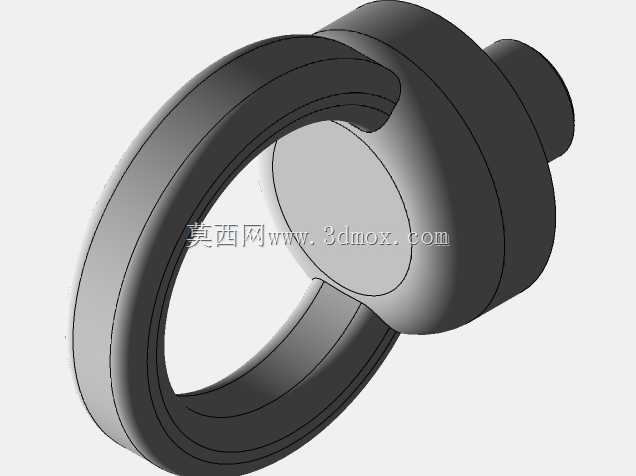

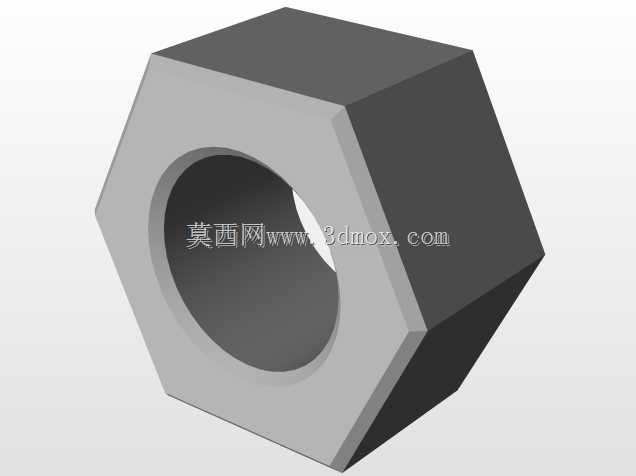

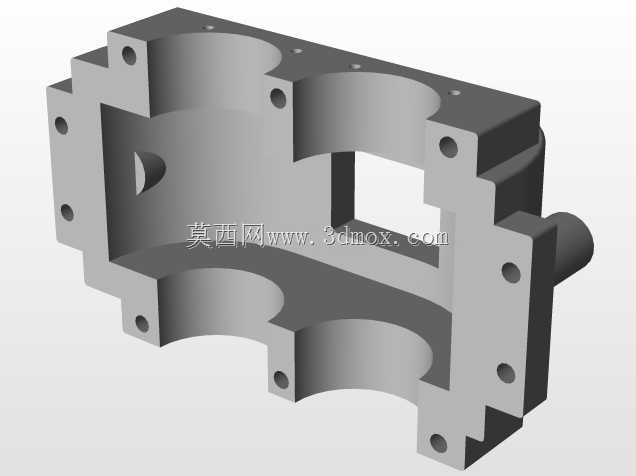

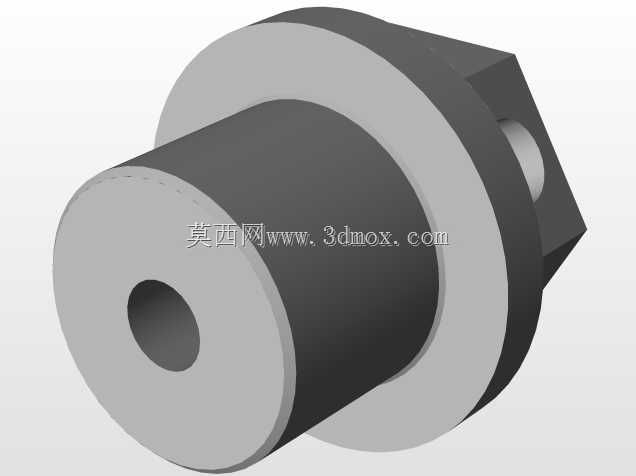

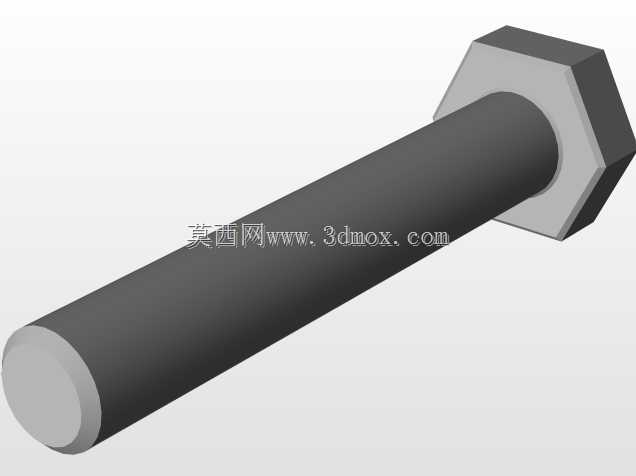

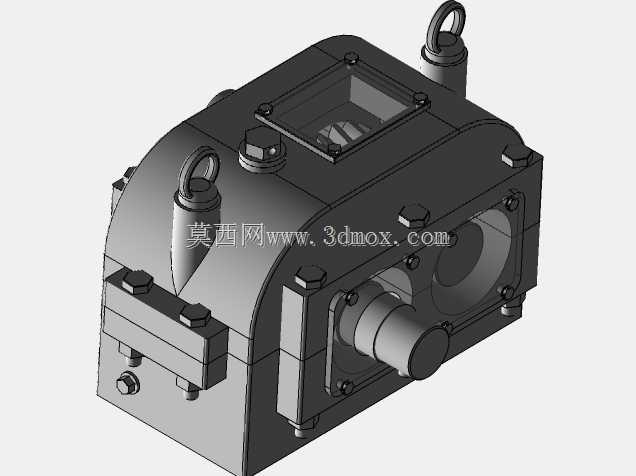

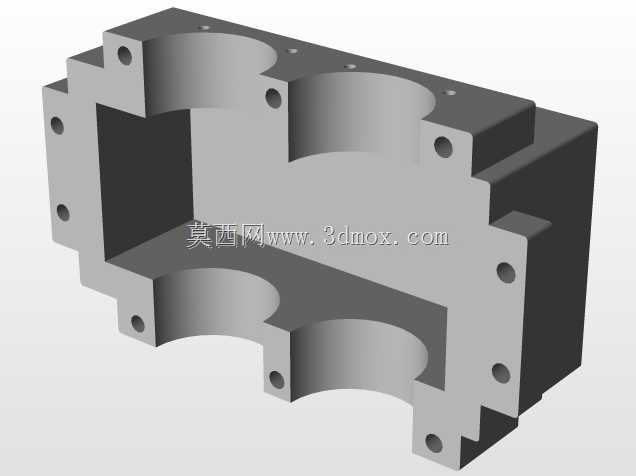

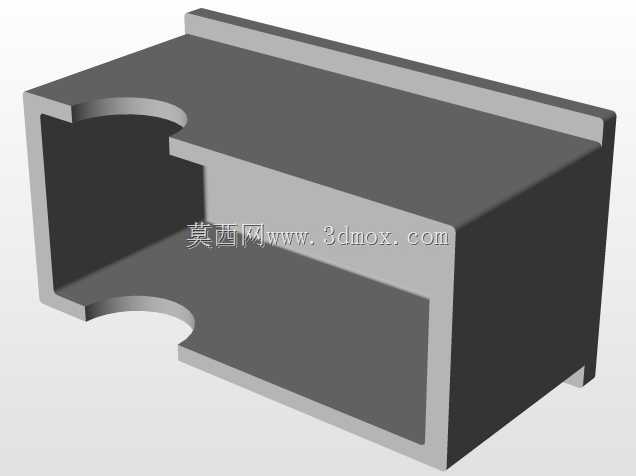

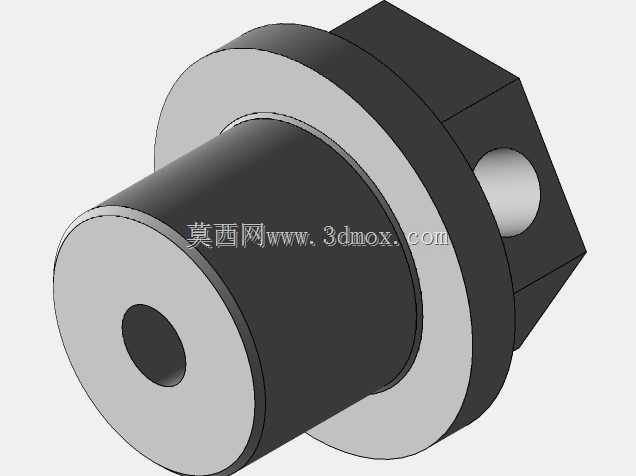

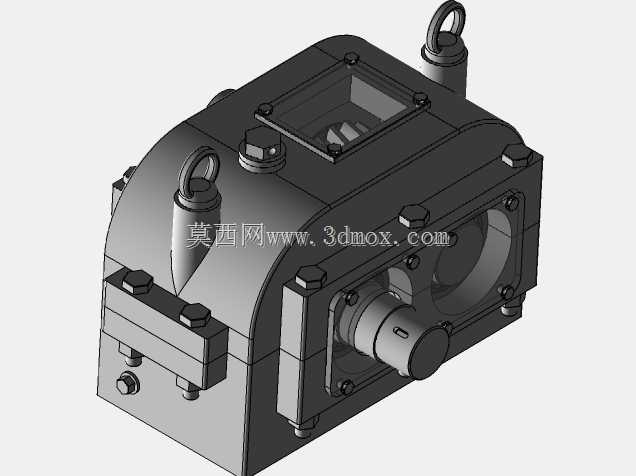

　　在冶金输送线、矿山给料设备、轻工包装机组这类需要匹配原动机与执行机构转速扭矩的工况里，减速装置永远是动力链路里的核心中间件，这套闭式齿轮传动结构的建模，完全围绕现场安装、运维、负载传递的实际需求搭建，没有做多余的外观修饰。从结构布局来看，箱体采用剖分式设计，上下箱沿通过均布的六角螺栓实现刚性连接，结合面的加工精度要求在建模时就预留了密封胶槽的位置，避免长期运行后润滑油渗漏；箱体顶部预留的观察窗可以直接观察内部齿轮啮合状态，不用每次巡检都拆箱盖，两个铸造成型的吊环直接集成在上箱体的受力凸台上，不是后期焊接的附件，吊装时的受力点直接传递到箱体加强筋位置，不会出现吊耳变形扯裂箱壁的问题。输入输出轴的伸出端都设计了端盖密封结构，

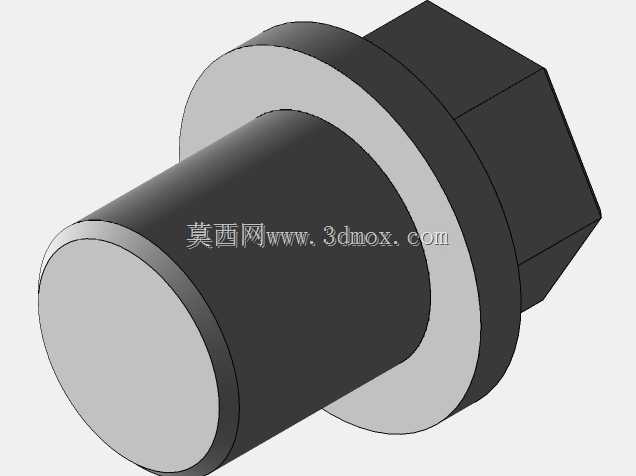

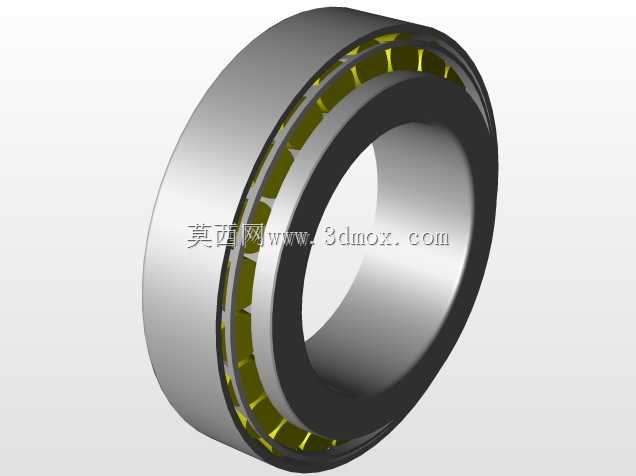

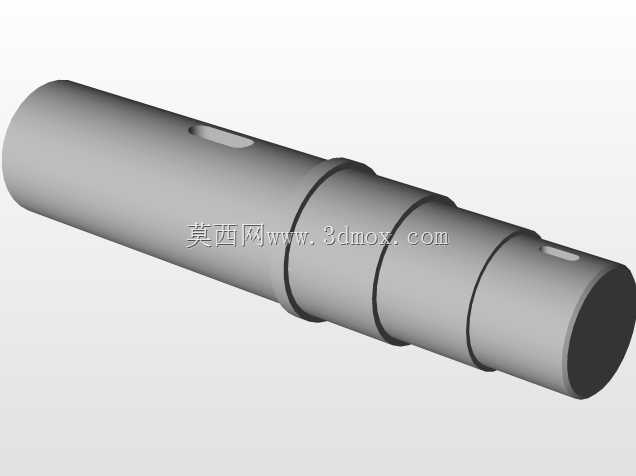

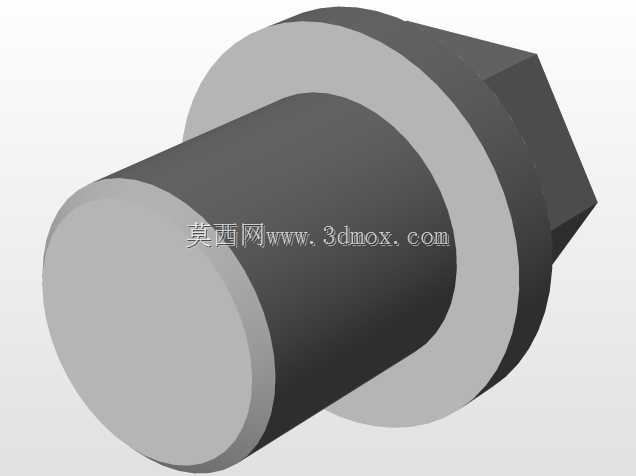

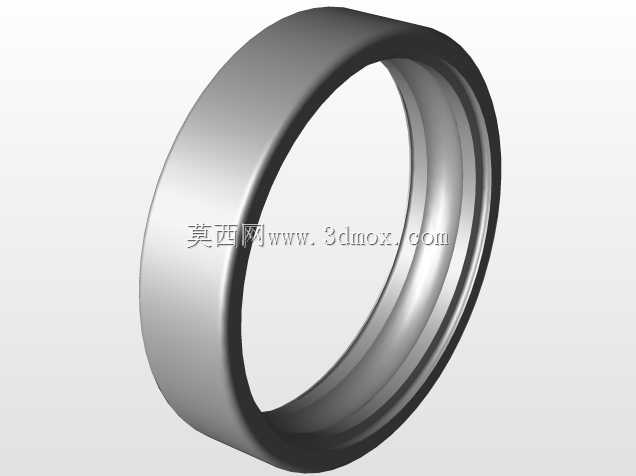

　　端盖通过螺栓固定在箱体镗孔端面，轴与端盖之间预留了油封安装位，既可以阻挡外界粉尘进入箱体内部污染润滑油，也能防止箱内齿轮油顺着轴面泄漏到设备基础上。箱体侧面的油塞位置设在下箱体的最低油位处，换油时不用抬升设备就能完全排空旧油，油塞的螺纹规格匹配常规工业管路，现场运维不用单独配转接头。从设计思路上，这套结构优先考虑了安装边界的适配性：箱体底部的安装脚做了加宽处理，安装孔的孔距匹配行业内通用的减速机安装基座尺寸，不用重新加工设备底座就能直接替换同功率段的老旧减速装置；输入轴与输出轴的中心高、轴径、键槽尺寸都按通用传动标准设定，对接联轴器、带轮的时候不需要额外定制转接件。内部齿轮的支撑采用跨距合理的轴承位布局，

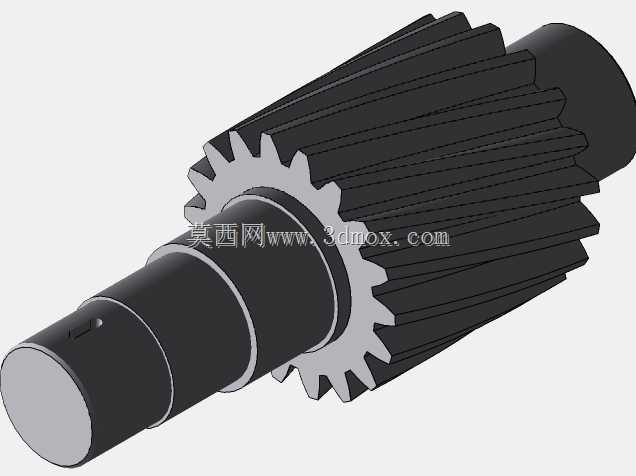

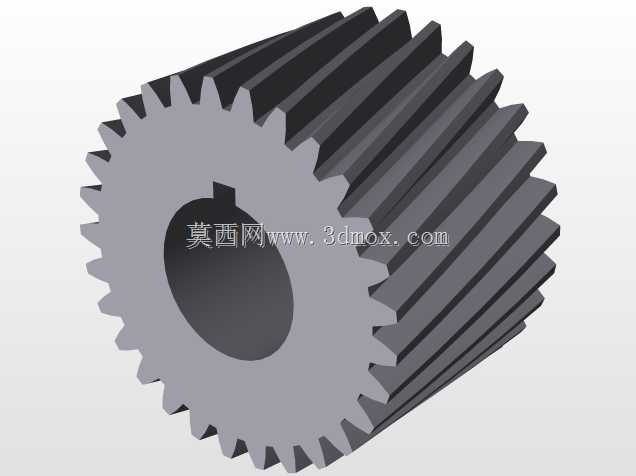

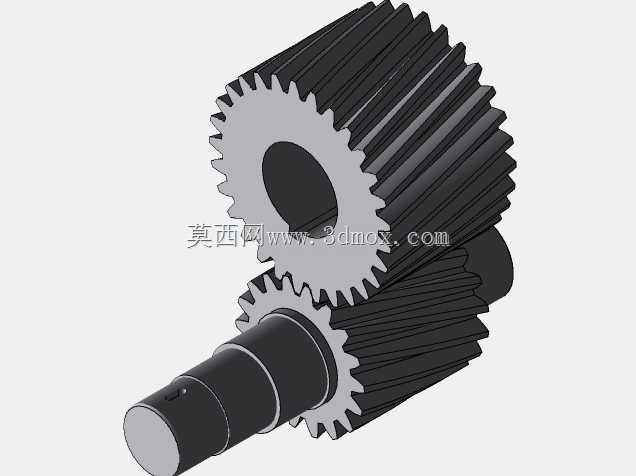

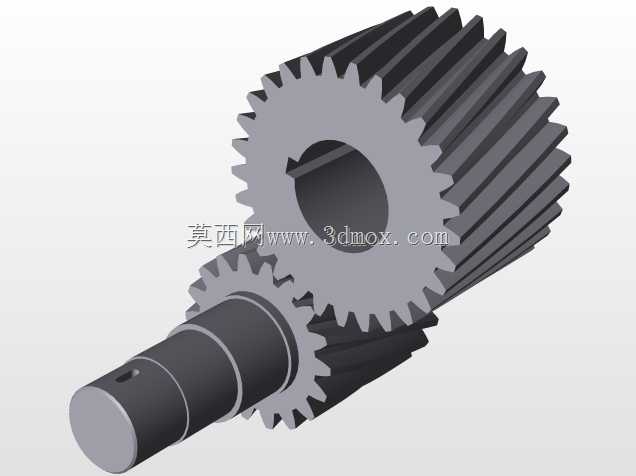

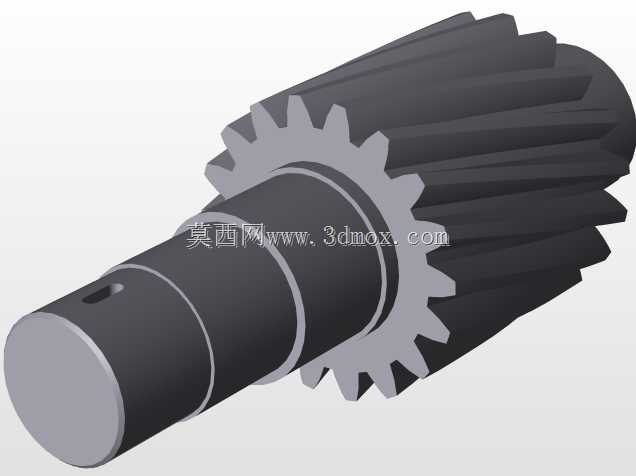

　　建模时特意留足了轴承的安装与拆卸空间，后期更换轴承时可以用拉马直接抵住轴端拆卸，不会因为空间不够砸伤箱体或轴面。箱体外部的螺栓排布避开了应力集中的转角位置，所有连接凸台都做了圆角过渡，避免铸造时出现冷隔、应力开裂的缺陷。实际应用中，这类减速装置可以适配水平安装的动力传输场景，输入轴连接高速端的电机输出轴，通过内部齿轮组的齿数比实现转速降低、扭矩放大，输出轴端可以连接链轮、联轴器或者齿轮，带动输送带辊筒、搅拌机构、给料闸板这类负载运行。建模时对各个配合面的公差预留都做了对应体现：轴承与箱体镗孔的配合采用基孔制过渡配合，轴与齿轮内孔的配合采用过盈配合加平键传递扭矩，所有螺栓连接的位置都预留了扳手操作空间，

　　现场装配时不会出现螺栓拧不到位的情况。箱体的加强筋布置在轴承座外侧与箱壁转角处，既可以提升箱体整体刚性，避免满负载运行时箱体出现共振变形，也不会过多增加箱体整体重量，控制设备整体的安装载荷。油位观察的位置设在箱体侧面的适中高度，不用打开观察窗就能通过油标判断箱内润滑油量是否在合理区间，避免缺油导致齿轮干磨损坏。这套结构没有做冗余的装饰性设计，每一处凸台、每一个开孔、每一组螺栓排布都对应实际装配、运维、负载传递的需求，不管是做新设备的选型配套，还是做老旧设备的备件替换参考，都能直接提取结构尺寸做适配调整，不需要再重新梳理传动布局与安装边界。
