锥齿轮式二级减速传动装置结构设计

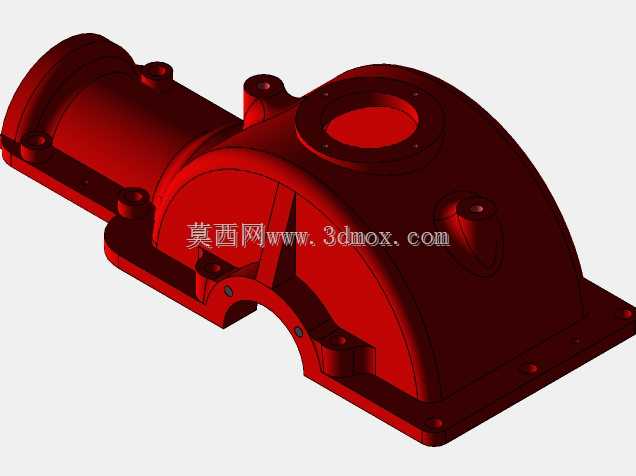

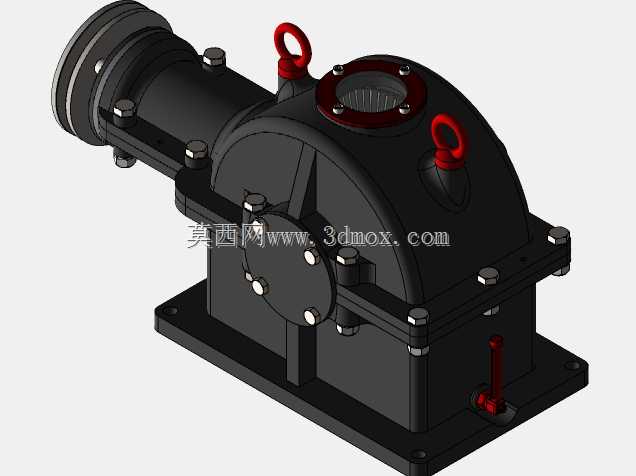

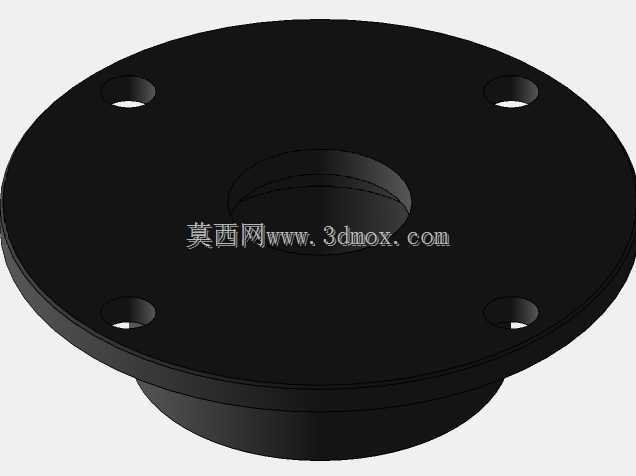

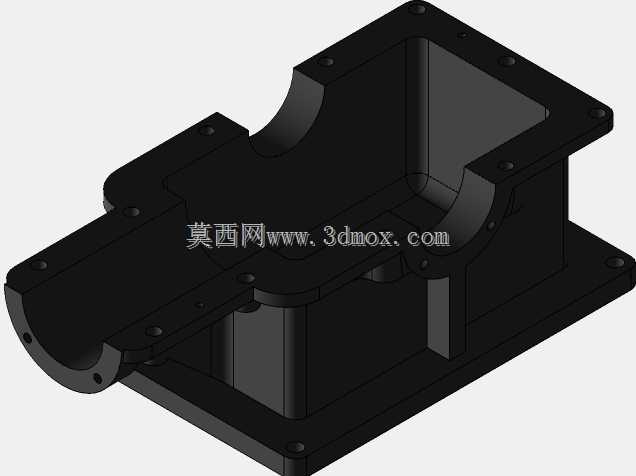

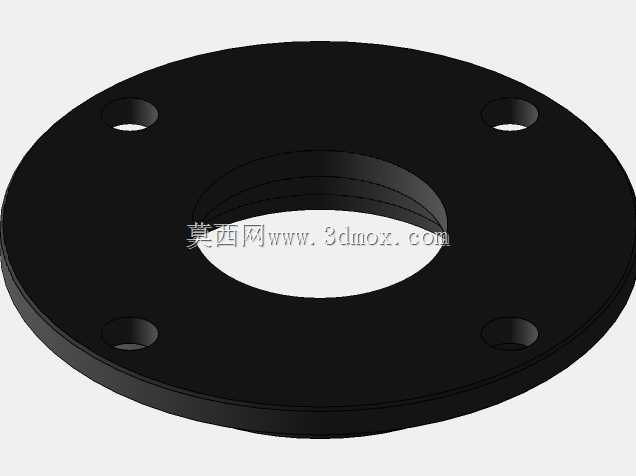

　　这款锥齿轮二级减速装置的三维结构，核心适配中小功率传动链路的扭矩放大需求，常见于轻工输送线、小型物料搅拌设备、非标自动化工位的动力输出端，用来匹配高转速低扭矩的动力源与低转速大扭矩的执行端之间的参数差，避免动力源直接带载出现的堵转、扭矩不足问题。从结构布局来看，输入端采用水平侧置的法兰接口，可直接对接标准Y系列电机或者伺服电机的输出轴，法兰止口尺寸适配常规130、160机座号的电机安装位，不需要额外做转接板设计，能减少现场安装的适配工作量。箱体采用剖分式结构，上下箱体通过沿中分面布置的内六角螺栓实现紧固，中分面经过精加工处理，装配时涂覆密封胶即可满足IP54左右的防护要求，防止齿轮啮合过程中飞溅的润滑油渗漏，

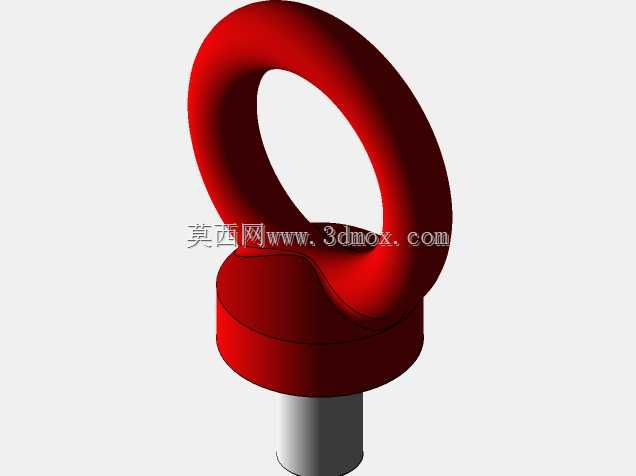

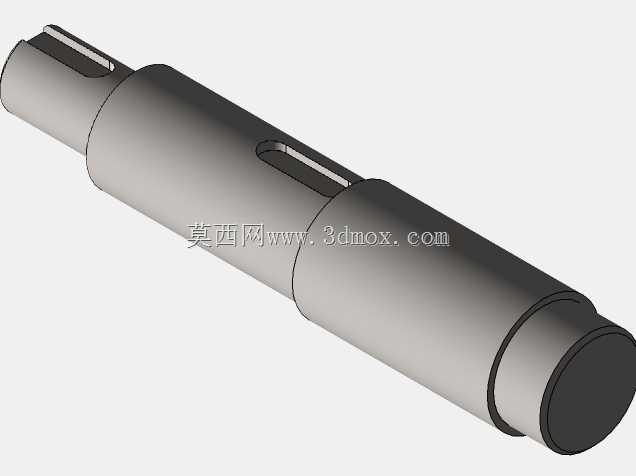

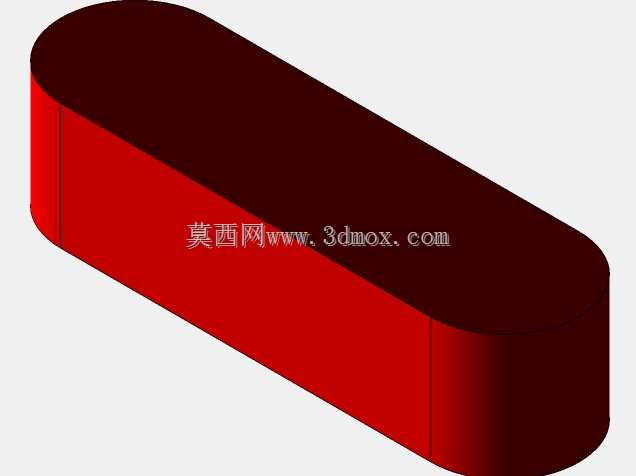

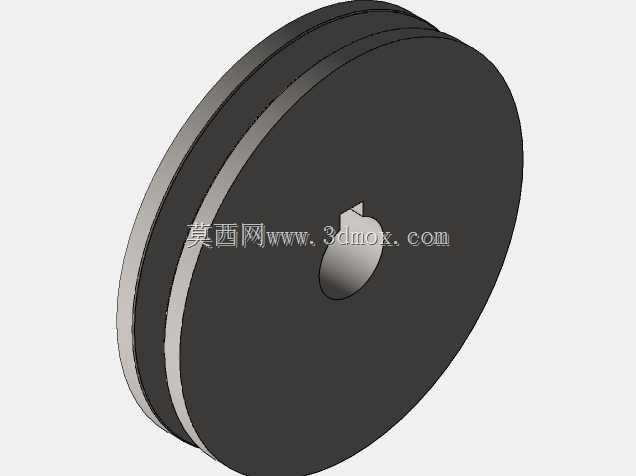

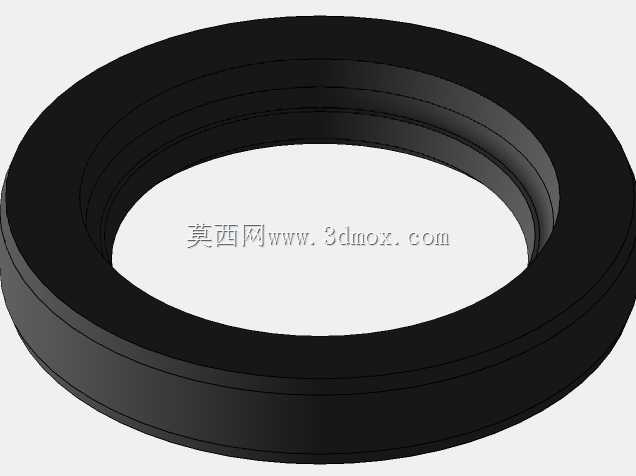

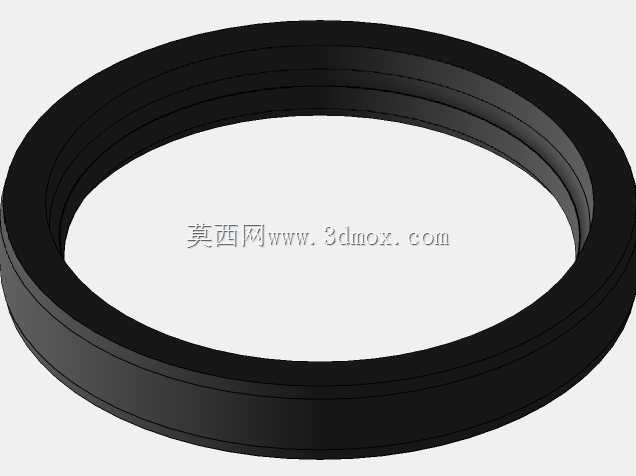

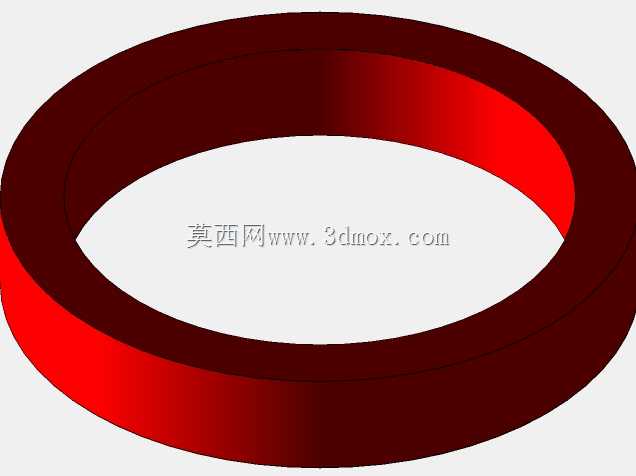

　　同时也能阻挡外部粉尘进入箱体内部磨损齿面。顶部设置的两个吊环是整台设备吊装转运的受力点，设计时已经核算过吊环的承重载荷，单台设备总重控制在80kg以内，两个M12规格的吊环完全满足车间内天车吊装的安全要求，不需要额外焊接吊耳结构。输出端采用垂直于输入轴的锥形轴伸结构，带键槽设计，可直接安装链轮、联轴器或者同步带轮，轴伸端的密封采用骨架油封结构，能长期耐受齿轮油的浸泡，不会因为长期运行出现油封老化漏油的问题。箱体底部的安装底座采用整体铸造成型后铣平安装面，四个安装孔为长圆孔设计，允许安装时存在±2mm的位置偏差，降低现场安装基座的加工精度要求，安装面到底部输出轴中心的高度尺寸经过标准化设计，可直接替换同功率段的老式圆柱齿轮减速机，

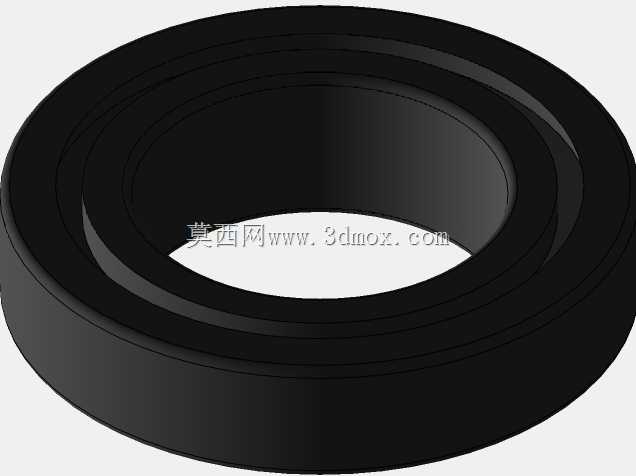

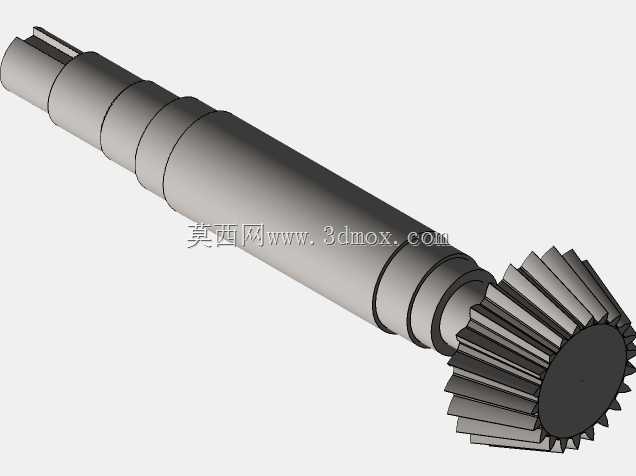

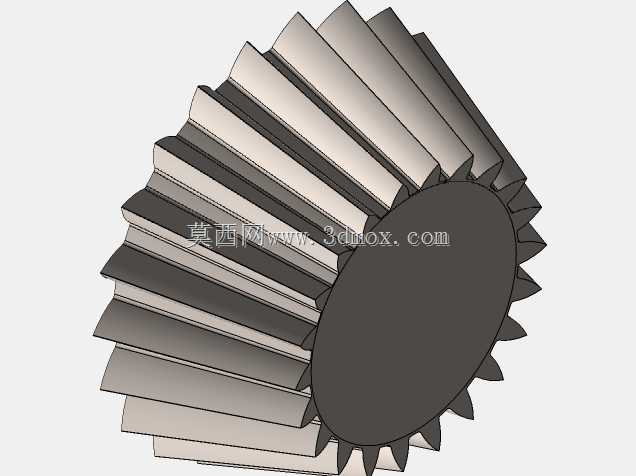

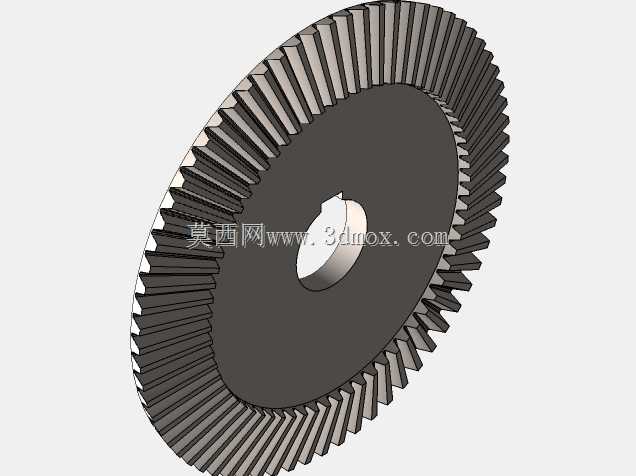

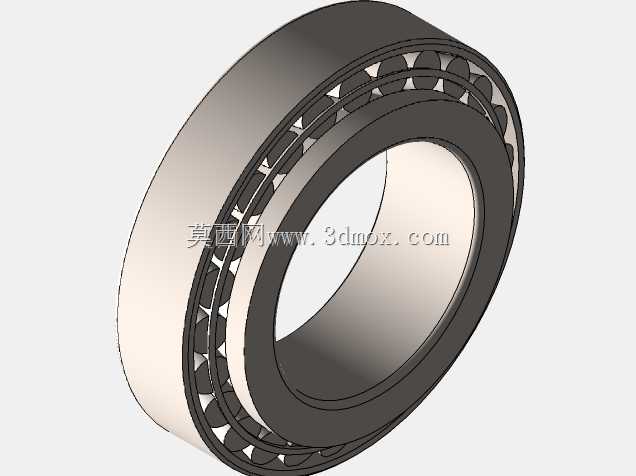

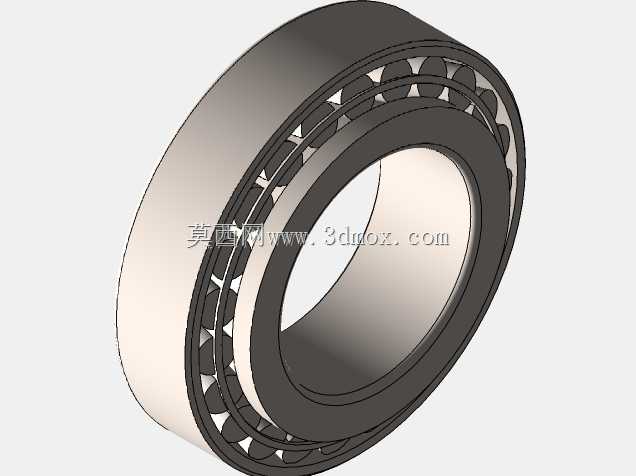

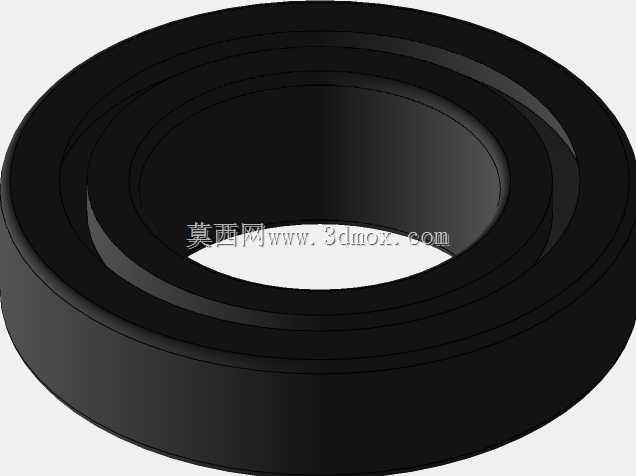

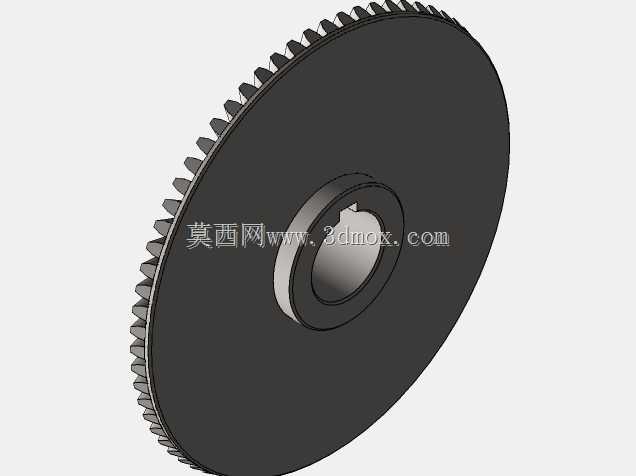

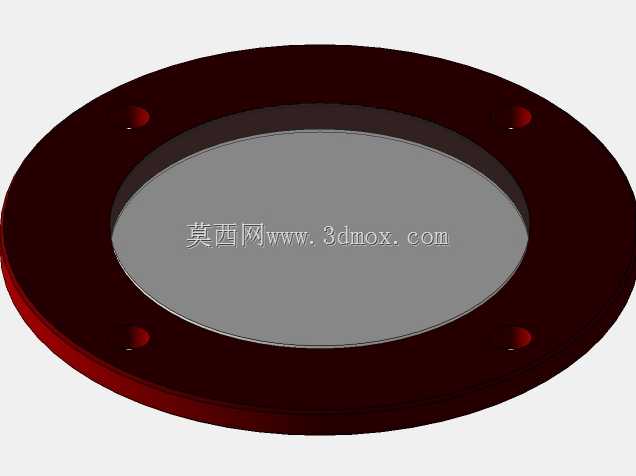

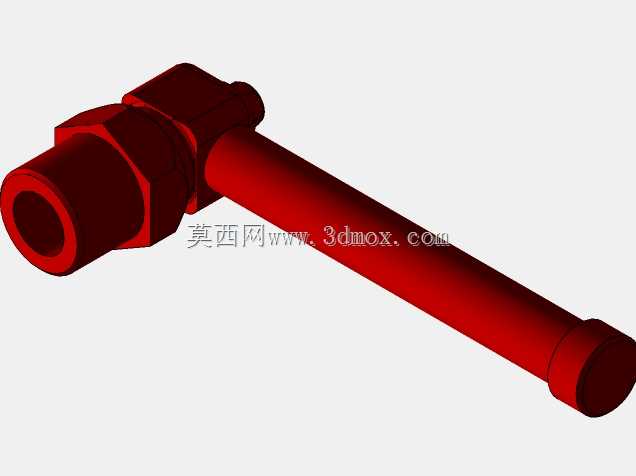

　　不需要改动原有设备的安装基座尺寸。内部传动链第一级为弧齿锥齿轮传动，用来实现输入输出轴的90度转向，相比直齿锥齿轮，弧齿锥齿轮的重合度更高，传动过程中噪音更低，承载能力更强，适合连续运行的工况；第二级为斜齿圆柱齿轮传动，进一步降低转速放大扭矩，齿轮参数经过齿面接触强度与齿根弯曲强度校核，额定输出扭矩可达到350N·m，能满足多数中小负载设备的动力传输需求。箱体侧面设置的油位观察孔可随时查看箱体内齿轮油的液位高度，底部的放油螺塞采用磁性螺塞设计，能吸附齿轮磨合过程中产生的铁屑，减少铁屑随润滑油循环造成的齿面磨粒磨损，延长齿轮与轴承的使用寿命。轴承选型全部采用深沟球轴承与圆锥滚子轴承搭配的方案，输入轴端用深沟球轴承承受径向载荷，

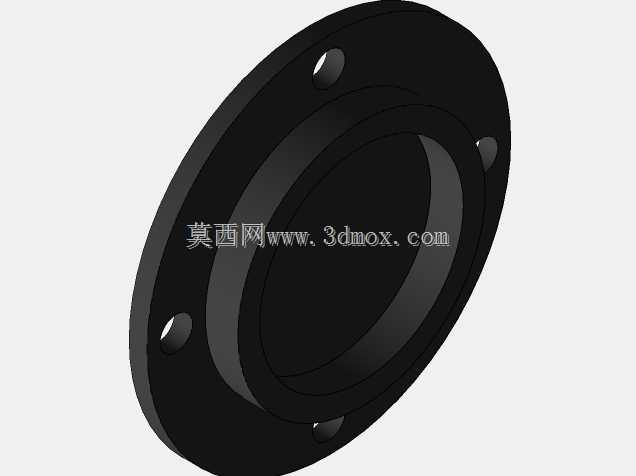

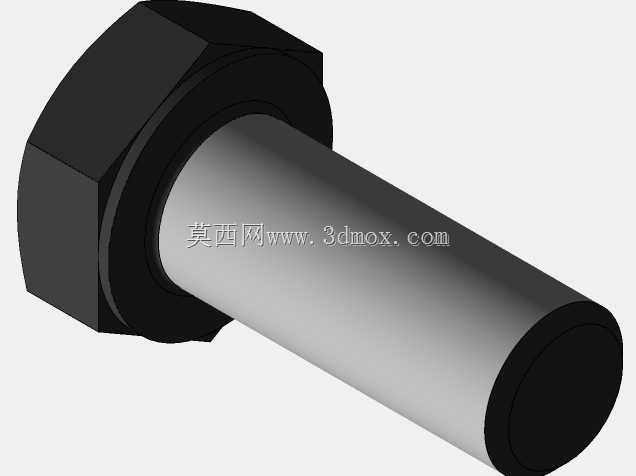

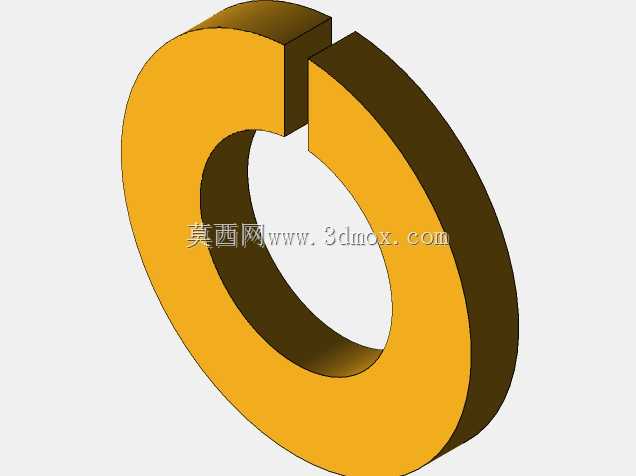

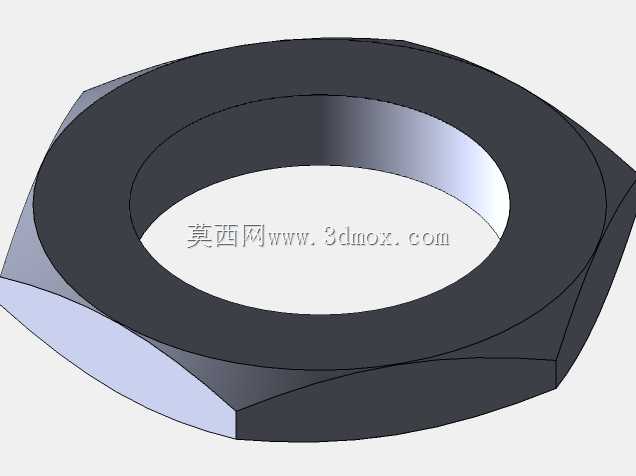

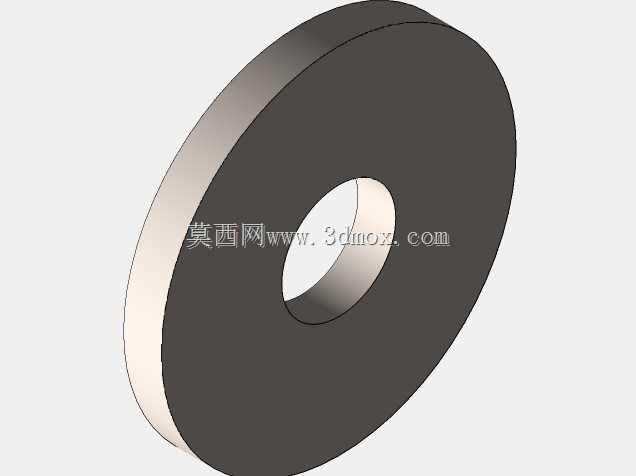

　　中间轴与输出轴端用圆锥滚子轴承同时承受径向与轴向载荷，轴承端盖设置调整垫片组，可在装配时调整轴承的预紧间隙，避免运行过程中出现轴承窜动、齿轮啮合间隙过大的问题。整个结构的所有外露紧固件都采用发黑处理的标准件，防腐性能满足一般车间环境的使用要求，不需要额外做表面涂装处理，箱体外部的散热筋结构沿着箱体轮廓布置，能增加箱体的散热面积，保证设备连续运行时箱体内油温不会超过80摄氏度，避免润滑油高温变质失效。在建模过程中，所有配合面都按照实际加工公差设置了配合间隙，螺栓连接位置都预留了扳手操作空间，不会出现装配时扳手无法就位的问题，所有倒角、圆角都按照机械设计手册的标准要求设置，避免应力集中造成的箱体开裂风险，整个模型的结构完全按照实际加工工艺要求搭建，可直接作为生产加工的结构参考，也可用于设备选型阶段的安装空间校核。
