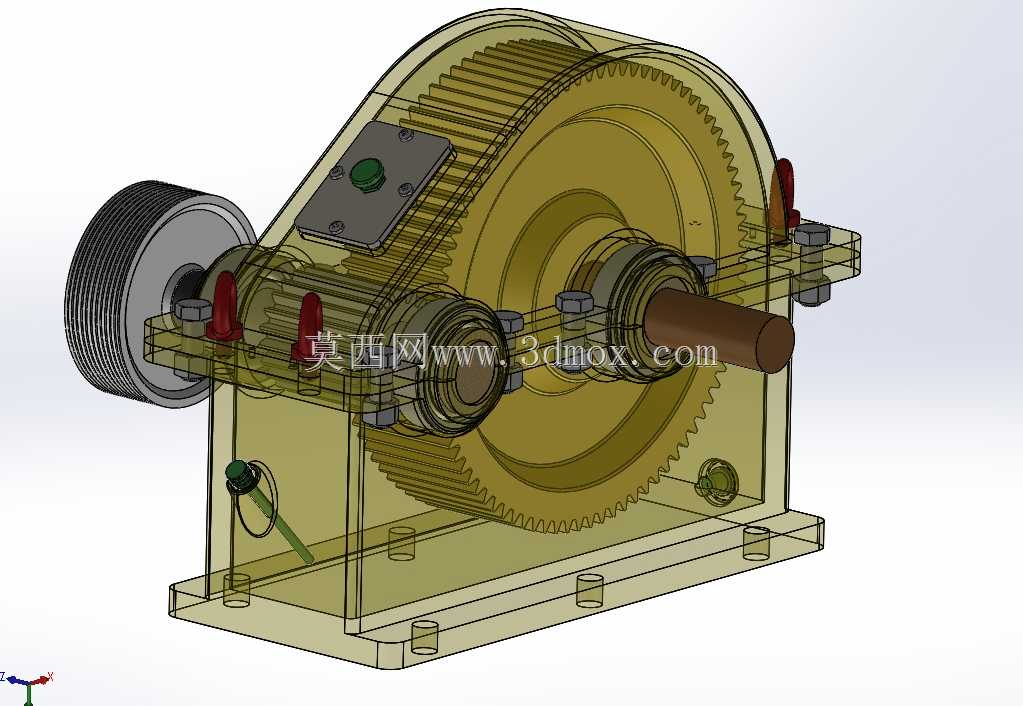

透明壳体单级圆柱齿轮减速箱结构

　　在常规工业传动场景里，这类单级圆柱齿轮减速箱的应用覆盖范围极广，从轻型输送线的动力匹配，到小型工装设备的转速扭矩转换，都能看到同结构产品的身影。做结构设计的时候，首先要锚定的是安装边界，底部的安装座预留了四个沉头安装孔，孔位的同轴度、安装面的平面度都要控制在合理公差范围内，避免现场安装时出现箱体翘曲、轴系卡滞的问题。输入端采用带轮连接结构，适配三角带传动的输入方式，这种设计的好处是可以在电机和减速箱之间形成缓冲，当负载出现瞬时冲击时，皮带的打滑特性能一定程度保护齿轮副不受刚性冲击损伤。输出端采用实心轴伸结构，轴伸直径、键槽尺寸都匹配常规的联轴器、链轮安装标准，不需要额外做转接件就能直接对接负载端，减少现场装配的工作量。

　　从功能特性来看，这款减速箱采用单级直齿圆柱齿轮传动，传动效率高，结构简单可靠，维护成本低。透明壳体的设计并非仅为展示效果，实际工业应用中也有采用透明观察窗或者半透明工程塑料壳体的减速箱，能够直接观察内部齿轮的啮合状态、润滑油的液位和油质情况，日常巡检的时候不需要拆开箱体就能判断设备运行状态，大幅降低运维的工作量。箱体内部的齿轮副采用大传动比设计，能够将输入端的高转速低扭矩动力，转换为输出端的低转速高扭矩动力，匹配负载端的运行需求。轴系部分采用滚动轴承支撑，分别布置在输入轴和输出轴的两端，轴承的定位通过轴肩和端盖实现，端盖上预留了密封槽，安装骨架油封后能够防止润滑油泄漏，同时阻挡外部的粉尘、碎屑进入箱体内部，延长齿轮和轴承的使用寿命。

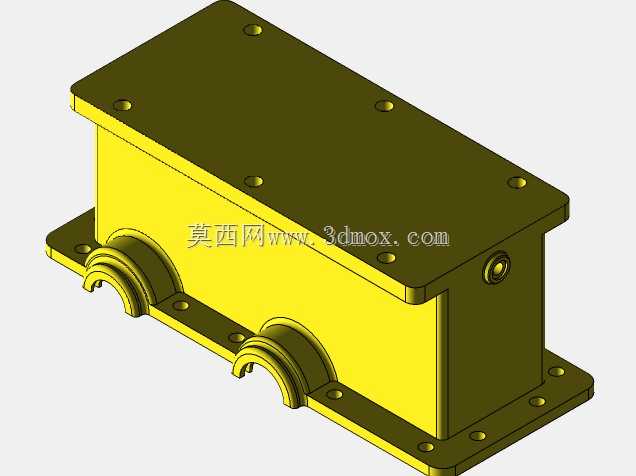

　　设计思路上，这款结构优先考虑了装配工艺性，箱体采用剖分式结构？不对，从透明外观来看是整体式箱体？哦不对，看侧面的端盖结构，输入轴和输出轴的端盖都是通过螺栓固定在箱体上，顶部还有检查口盖板，拆开盖板就能观察内部齿轮啮合情况，也能方便加注润滑油。箱体上还预留了油位观察的结构？不对，侧面的油塞结构，下方的是放油螺塞，侧面的是油位指示器安装位置，能够准确控制箱体内的润滑油加注量，避免加油过多导致齿轮搅油损失过大，或者加油过少导致齿轮润滑不足出现早期磨损。齿轮的参数选择上，小齿轮和大齿轮的齿数匹配经过扭矩校核，齿面接触强度、齿根弯曲强度都能满足额定负载下的长期运行需求，齿轮的材料一般选用调质处理的中碳钢，齿面做高频淬火处理，兼顾芯部韧性和齿面硬度，提升承载能力和使用寿命。

　　安装边界方面，输入端带轮的外伸长度、输出轴的轴伸长度都经过尺寸校核，不会和周边的设备结构产生干涉，箱体的整体外形尺寸紧凑，能够在狭小的安装空间内布置，不需要预留太大的操作空间。日常维护的时候，只需要定期检查润滑油的油质，按照周期更换润滑油，检查螺栓的紧固情况，检查油封有没有泄漏，就能保证设备长期稳定运行。这类减速箱的传动比固定，适合转速扭矩转换需求明确的工况，不需要频繁调整传动比的场景下，比多级减速箱结构更简单，成本更低，运行可靠性更高。在做三维建模的时候，需要重点关注轴系的同轴度，齿轮的啮合侧隙，轴承的安装间隙，这些参数直接影响最终产品的运行噪音、传动效率和使用寿命，建模过程中要充分考虑加工和装配的公差累积，避免出现装配干涉或者运行卡滞的问题。另外，箱体的加强筋结构布置在轴承座下方和箱体侧壁，能够提升箱体的刚性，避免负载作用下箱体出现变形，导致轴系偏载，加剧齿轮和轴承的磨损。
