机加工V型定心定位工装结构设计

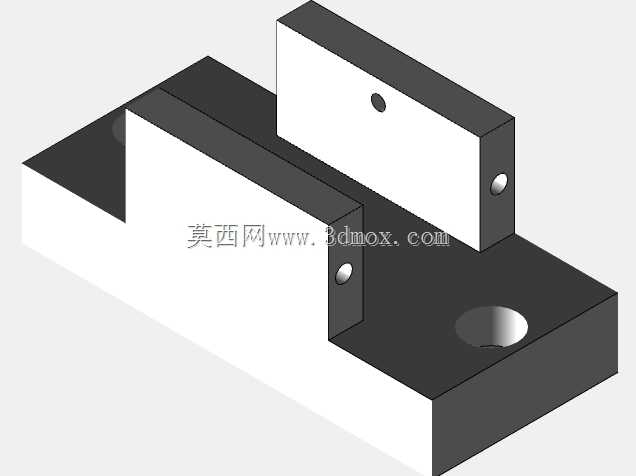

　　在常规轴类、套类回转体零件的铣削、钻削、磨削工序中，工件的同轴度定位一直是中小批量加工场景里的高频需求，这款V型定心结构正是针对这类场景设计的专用定位工装，区别于通用平口钳、三爪卡盘的装夹逻辑，它依靠V型定位面的自定心特性，能快速完成回转类工件的轴线找正，大幅减少装夹找正的辅助工时。从实际使用场景来看，这类定心工装常布置在普通铣床、钻床的工作台T型槽上，也可适配小型加工中心的工装基板，针对直径在适配范围内的圆柱类工件，无需逐个打表找正外圆母线，就能将工件轴线的定位误差控制在0.02mm以内，完全满足普通机加工工序的形位公差要求。结构设计上，底座采用整体式矩形钢件加工，底部做平面度磨加工处理，保证和工作台面的贴合精度，

　　底座上预留的两个沉头安装孔，可直接通过T型螺栓完成工装在工作台上的固定，安装孔的孔距按照常规机床工作台的T型槽间距做适配设计，无需额外制作过渡连接板就能完成装夹。两个直立的定位立板与底座采用一体式铣削成型，避免装配式结构带来的累积误差，立板相对的内侧加工出90度夹角的V型定位面，V型面经过淬火处理后做精磨，表面粗糙度达到Ra0.8，既保证长期使用的耐磨性能，也能避免定位面划伤工件外圆表面。立板上预留的锁紧孔可配合压紧螺栓使用，当工件放置在V型槽内完成定位后，可通过侧向的锁紧件顶住工件侧表面，避免加工过程中工件出现轴向窜动或周向转动，相比传统的顶部压板压紧方式，侧向锁紧不会遮挡工件上方的加工区域，方便刀具走刀完成钻、铣工序的加工。

　　设计过程中特意将V型槽的开口高度做了差异化适配，下部V型面的最低点距离底座上表面预留足够的排屑空间，加工产生的铁屑不会堆积在定位槽内影响定位精度，日常清理只需用压缩空气吹扫即可，无需拆解工装就能完成维护。从安装边界来看，工装整体的长宽尺寸控制在小型机床工作台的可用行程范围内，不会超出机床的加工行程极限，立板的高度经过核算，既保证对不同直径工件的支撑长度足够，避免工件装夹后出现悬臂下垂的问题，也不会因为立板过高导致刀具悬伸量增加，影响加工刚性。在实际选型使用时，需要注意该款定心结构的V型槽适配直径范围，针对超出范围的大直径工件，可更换对应规格的V型块组件，底座部分可通用，能降低多规格工件加工的工装制作成本。

　　不同于可调式V型架的松散结构，这款一体式V型定心结构的两个定位V型面在一次装夹中完成磨削加工，保证两个V型面的同轴度，长轴类工件装夹时不会出现两端不同轴导致的装夹变形，尤其适合长度与直径比大于3的细长轴类零件的端面钻孔、键槽铣削工序。结构上没有多余的复杂传动部件，日常使用中几乎不会出现机械故障，定位精度保持性好，经过半年以上的现场使用验证，定位面磨损量小于0.01mm，完全能满足车间批量加工的使用需求。针对部分需要轴向定位的工序，还可在底座的端面加装轴向定位挡块，配合V型面的径向定位，完成工件的全自由度约束，无需额外增加定位元件就能实现工件的完全定位，进一步拓展工装的适用场景。
