铝型材切割冲孔加工模具结构设计

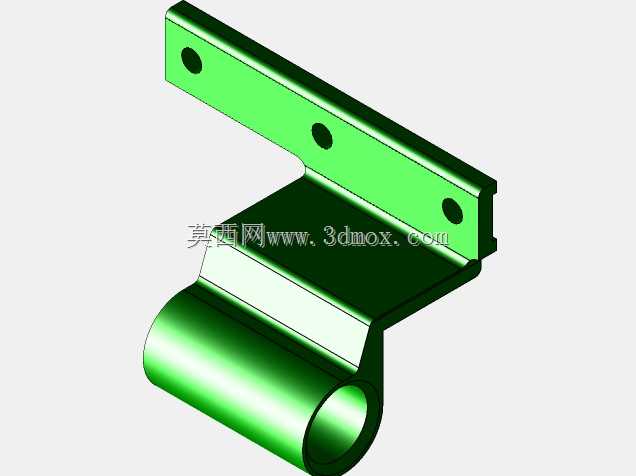

　　这套铝切割冲孔模主要面向铝型材批量冲切加工场景，在民用五金、通讯设备结构件、小型电子外壳的铝制零部件生产环节中，这类模具是冲压工序里的核心工装，直接决定了铝件切口与孔位的加工精度，也影响整条产线的加工节拍。日常生产中，薄铝板、异型铝型材的冲孔与切边工序如果采用逐件铣削加工，不仅单件加工耗时久，刀具损耗成本高，批量生产时的尺寸一致性也很难稳定控制，而采用配套的冲孔模在压力机上完成冲裁作业，单次冲压行程即可完成预设位置的所有孔位冲制与边缘裁切，加工效率能提升数倍，也能避免二次装夹带来的位置度误差。

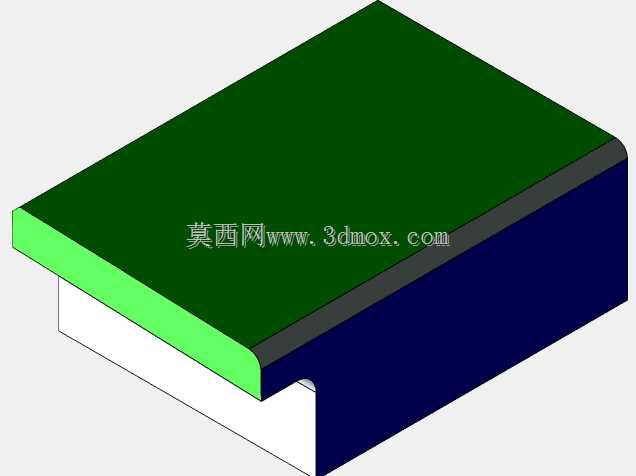

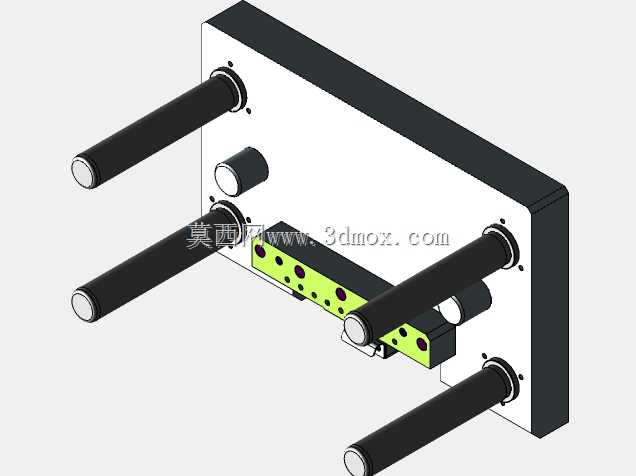

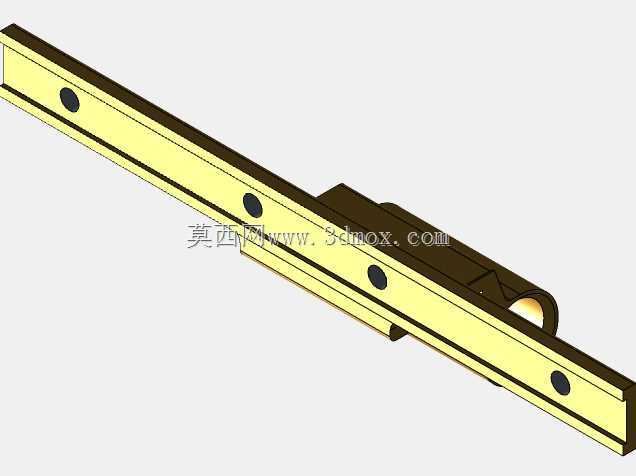

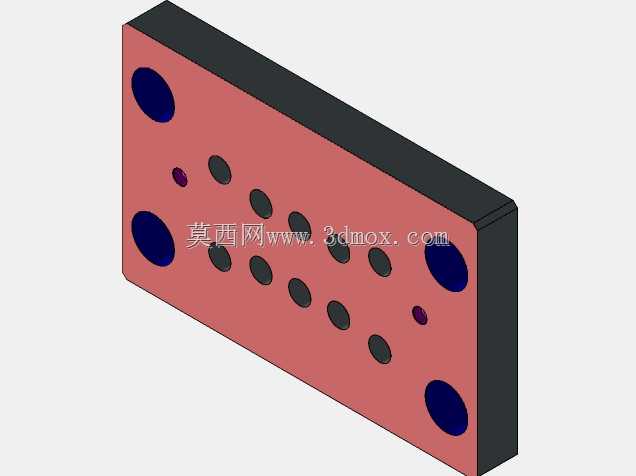

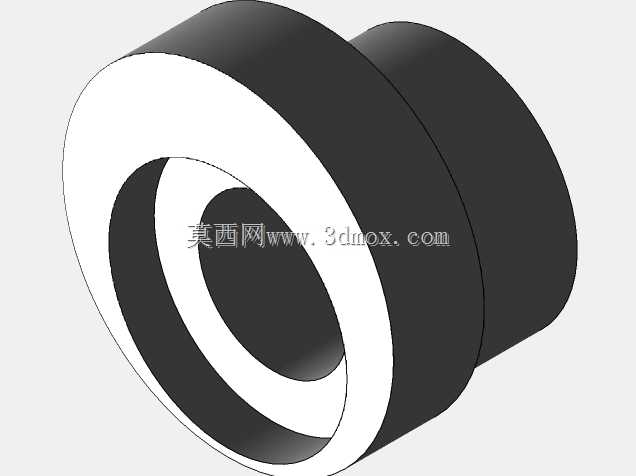

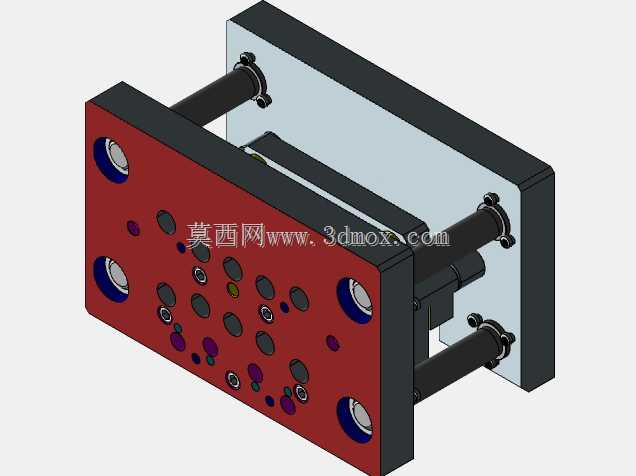

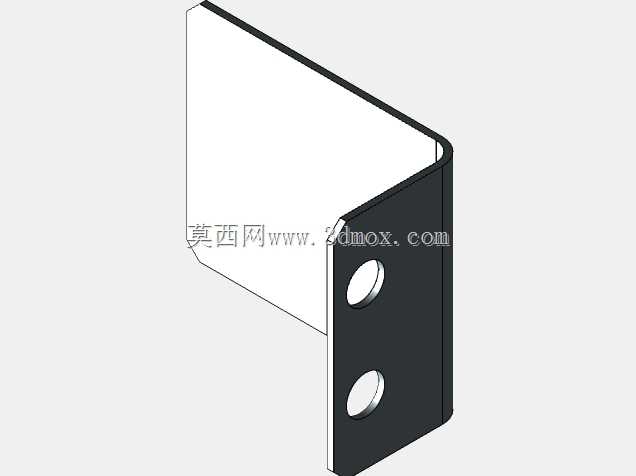

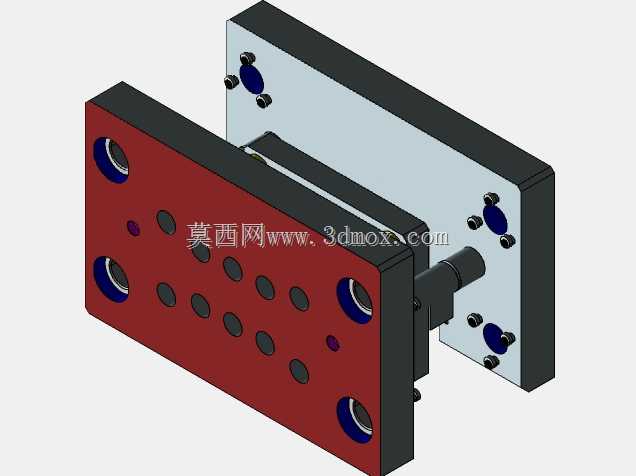

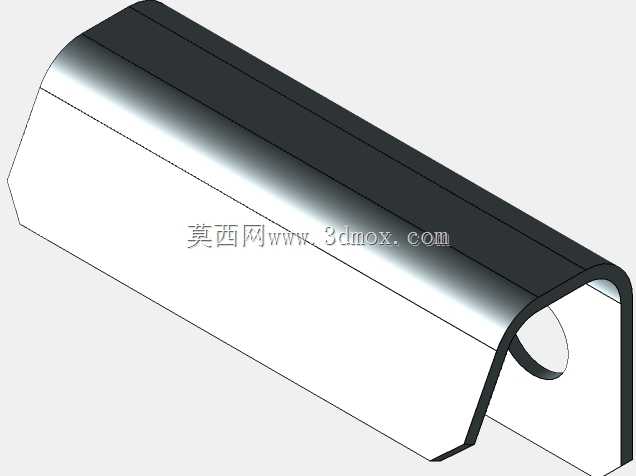

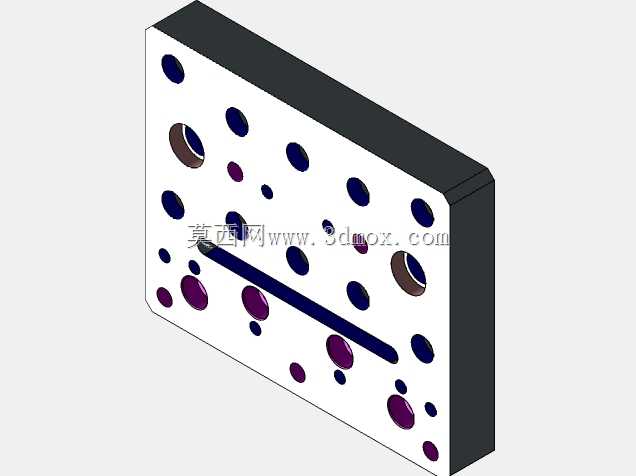

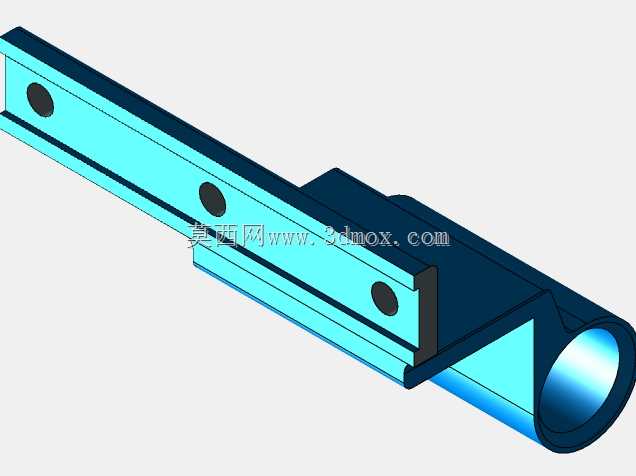

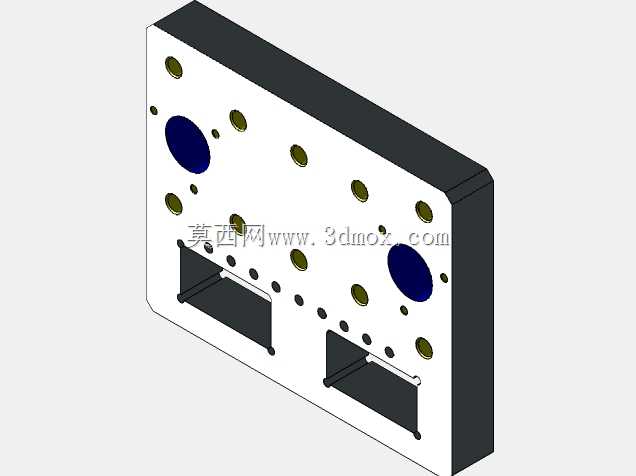

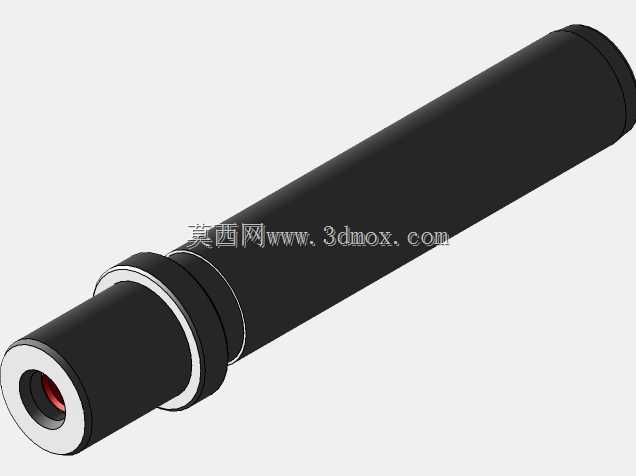

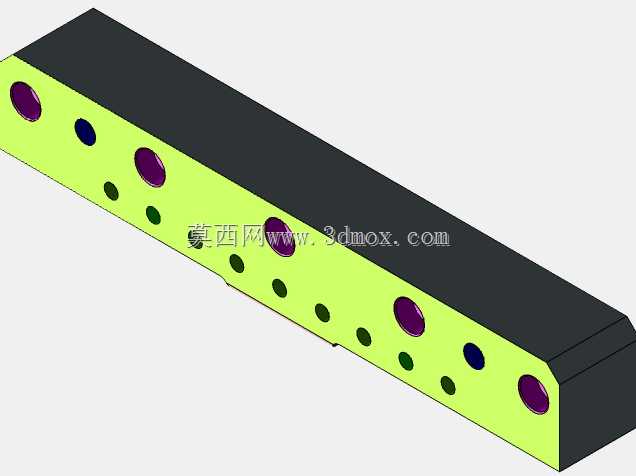

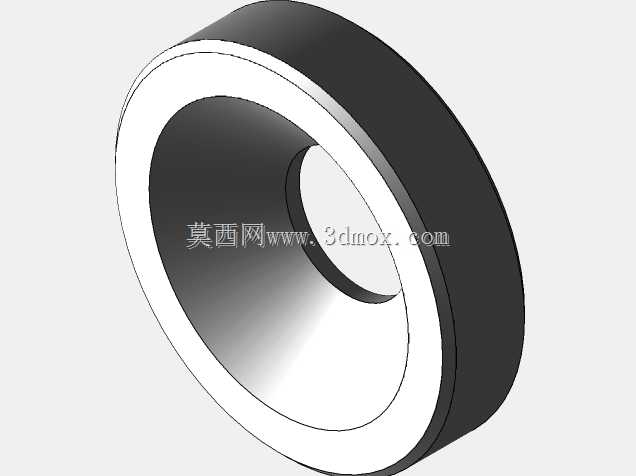

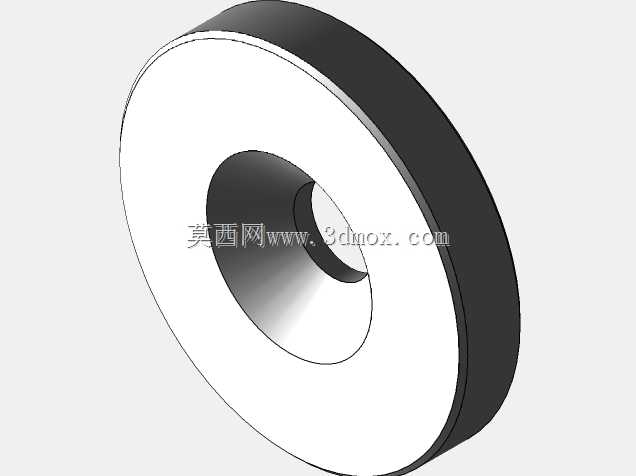

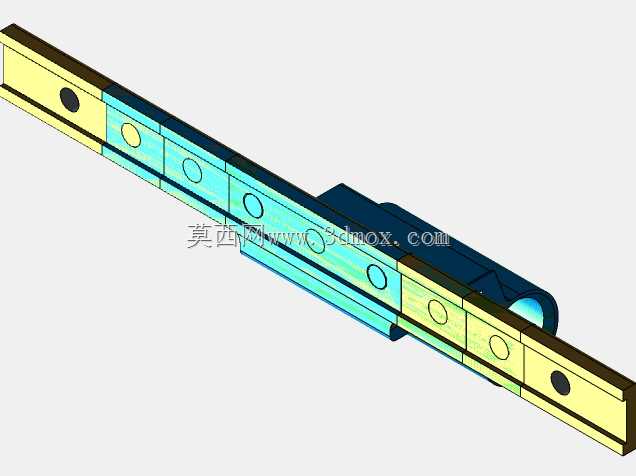

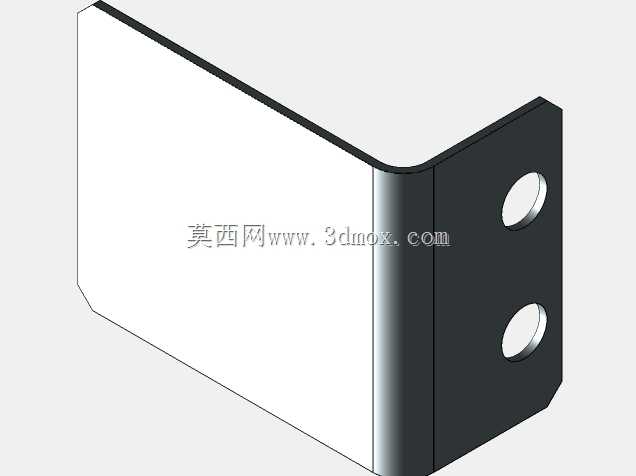

　　从结构设计逻辑来看，这套模具采用整体式模板布局，上下模座选用45号钢调质处理作为基础承载结构，保证长期冲压载荷下的刚性，避免模板变形导致的凸凹模间隙偏移。模板上分布的多组不同直径的安装孔，分别对应冲孔凸模的固定位、导柱导套的装配位以及模具与压力机滑块、工作台的连接固定位，其中两个大直径深蓝色区域为避让位，对应冲压过程中成型凸模的回程避让空间，避免合模时出现结构干涉。下方两个矩形开槽为铝型材的定位型腔，加工时待冲切的铝型材直接嵌入型腔内完成定位，不需要额外制作复杂的定位夹具，型腔的尺寸公差按照铝型材的外形公差做了0.05mm的间隙配合设计，既保证型材能够顺畅放入，又能控制冲切过程中的型材窜动，保证孔位的位置度公差控制在0.1mm以内。

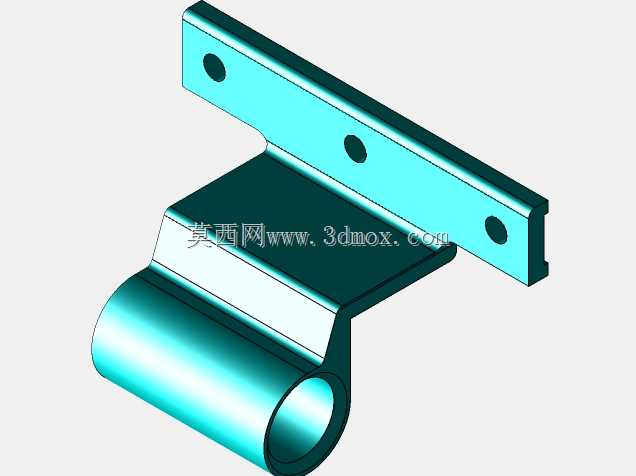

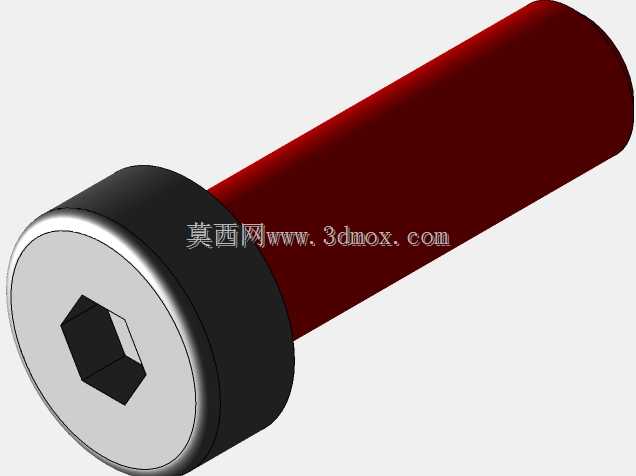

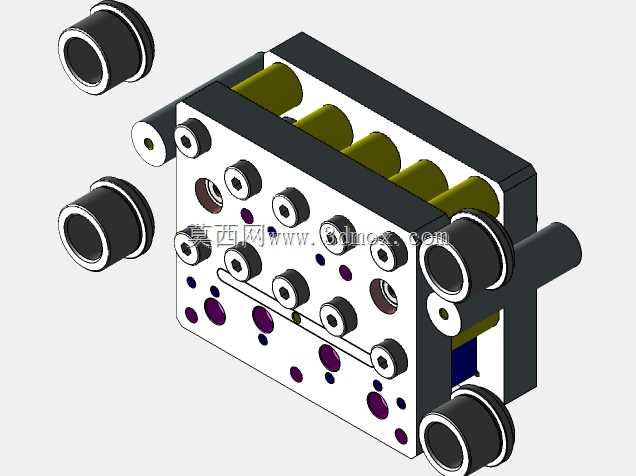

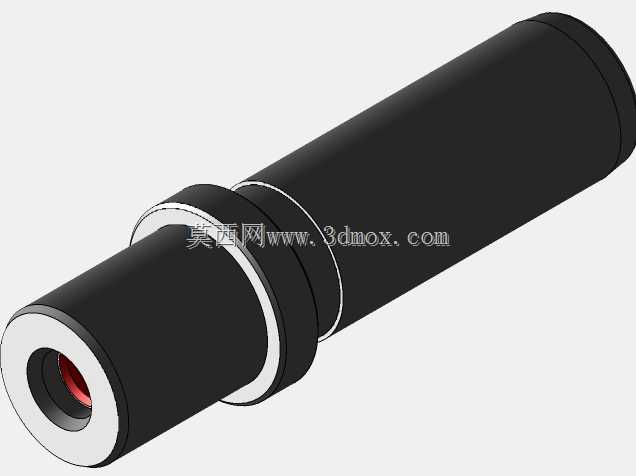

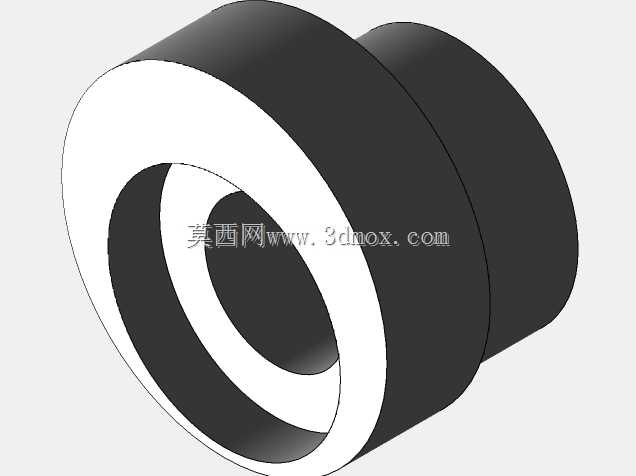

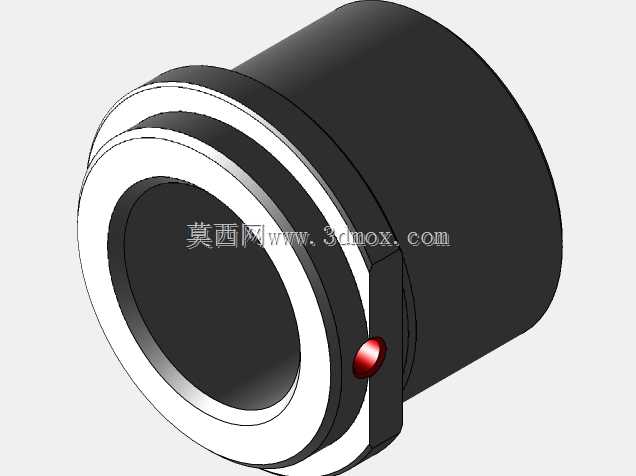

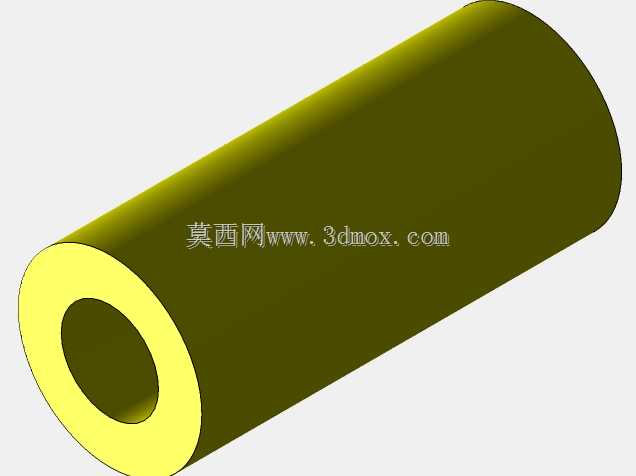

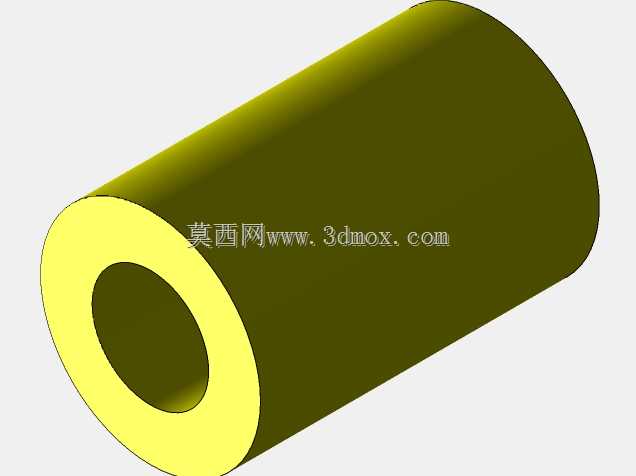

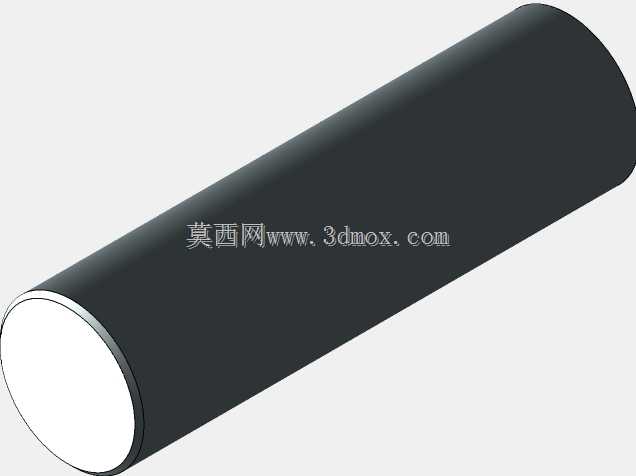

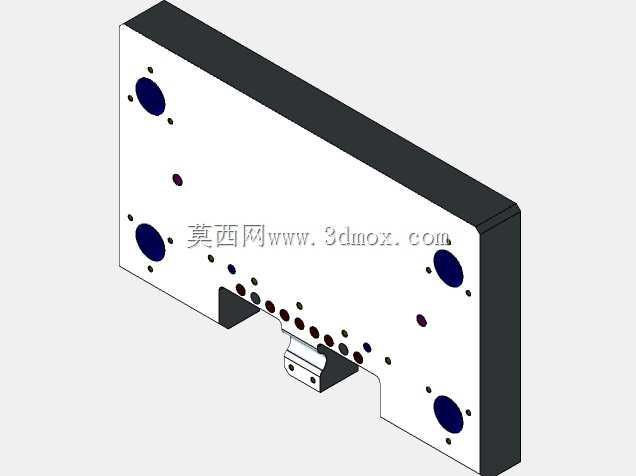

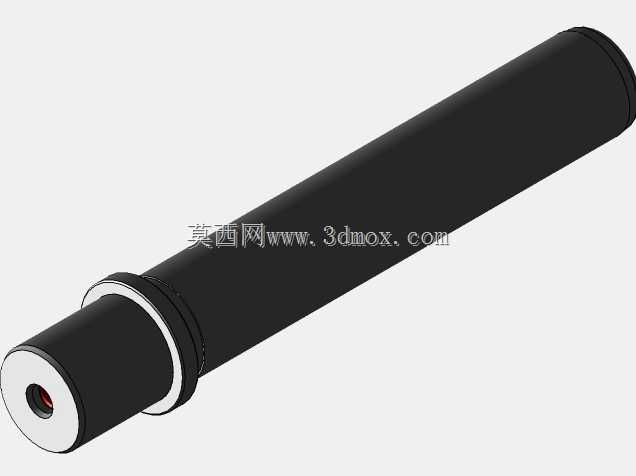

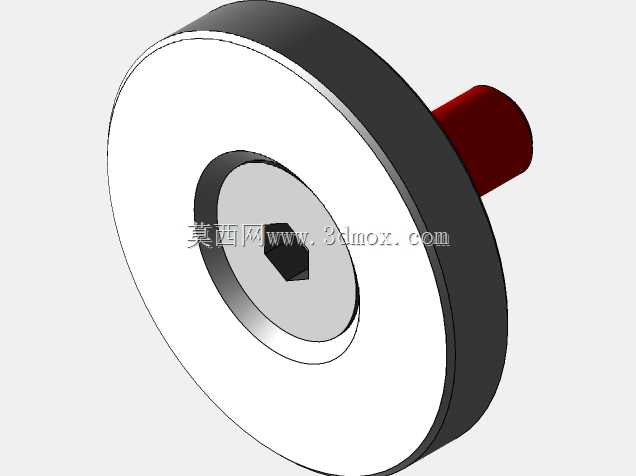

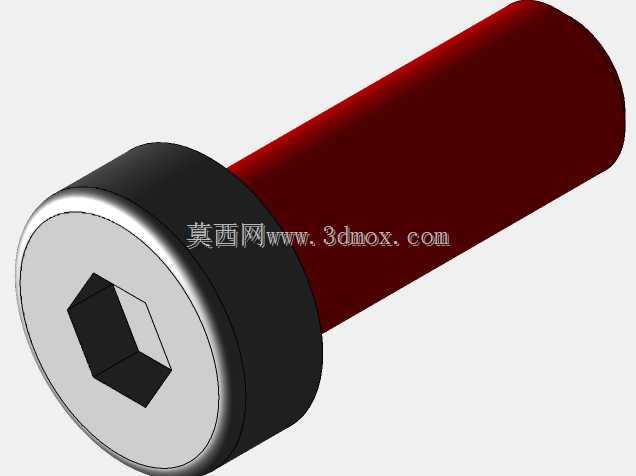

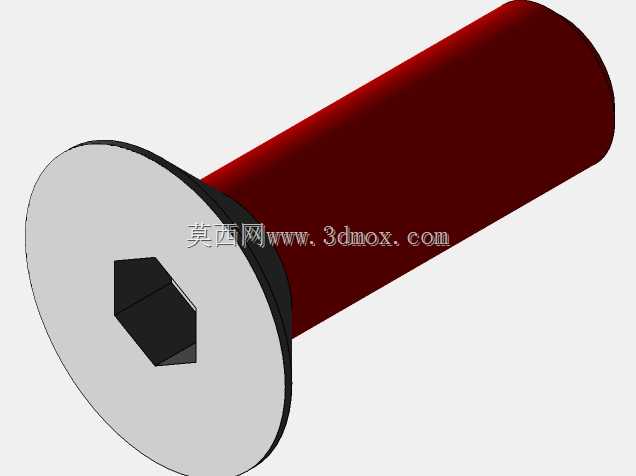

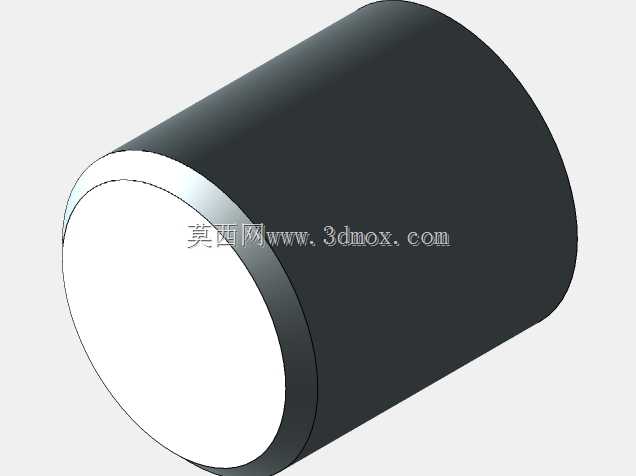

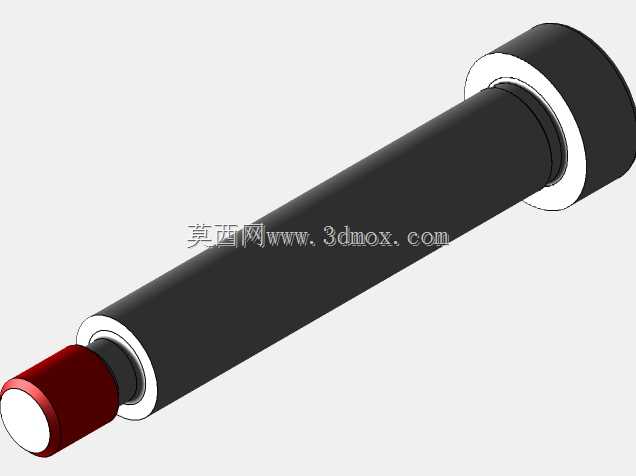

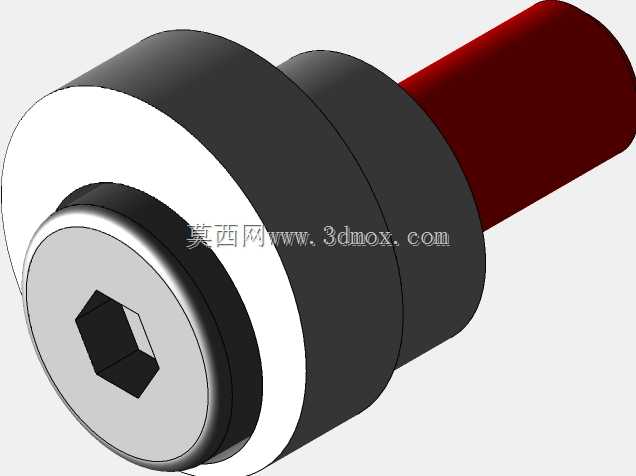

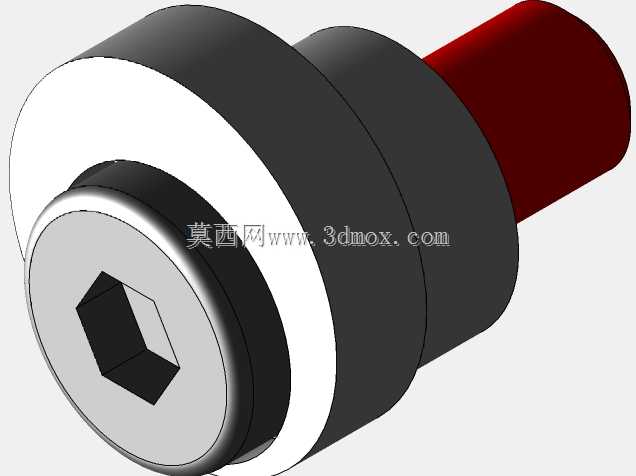

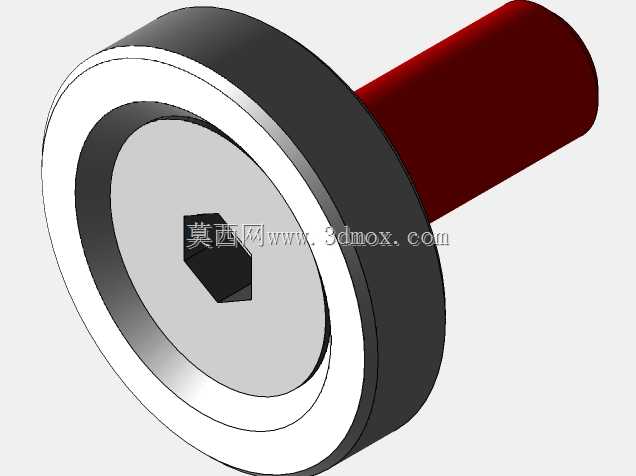

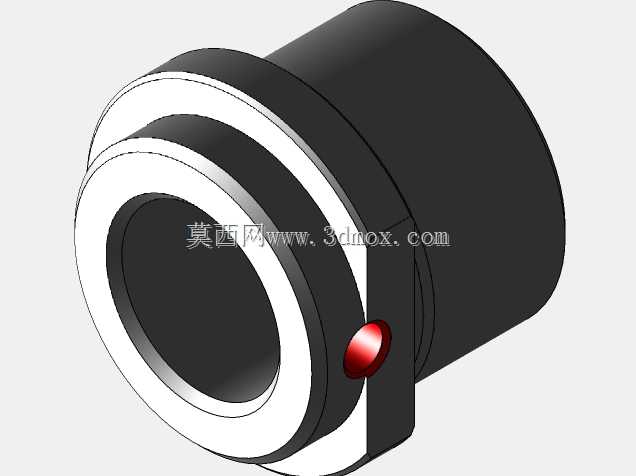

　　排布在模板上的多组小孔位，按照实际加工件的孔位需求做了等距与非等距结合的排布设计，其中一排等距分布的小孔对应铝型材侧边的散热孔或者安装过孔，这类孔位的凸模采用快换式结构设计，长期生产出现凸模崩刃或者磨损时，不需要拆解整套模具，直接从模座背面拆卸固定螺钉即可更换凸模，减少设备停机维护的时间。导柱孔位采用镶套设计，导套选用铜合金镶嵌石墨的自润滑结构，长时间高速冲压过程中不需要频繁加注润滑油，也能保证导柱导套的配合精度，避免上下模合模时出现错位啃模的问题。

　　从安装边界来看，这套模具的整体外形为矩形板式结构，模板厚度根据冲裁力计算结果选定，保证1.5mm厚度以下铝板冲裁时模板的挠度变形量不超过0.02mm，模具的安装孔位中心距适配常规16吨到25吨开式压力机的工作台安装尺寸，不需要额外加工过渡连接板即可直接装夹固定。模具的闭合高度按照常规压力机的闭合行程做了适配设计，合模时凸模进入凹模的深度控制在0.8mm到1mm之间，既保证铝件能够完全冲断，不会出现切口毛刺过大的问题，又能避免凸模进入凹模过深导致的刃口磨损加快。

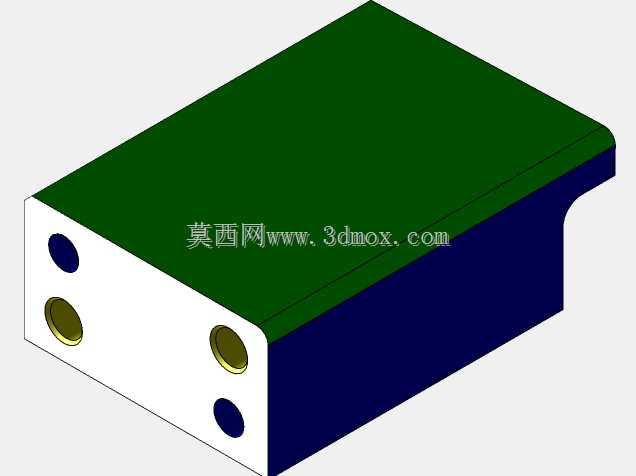

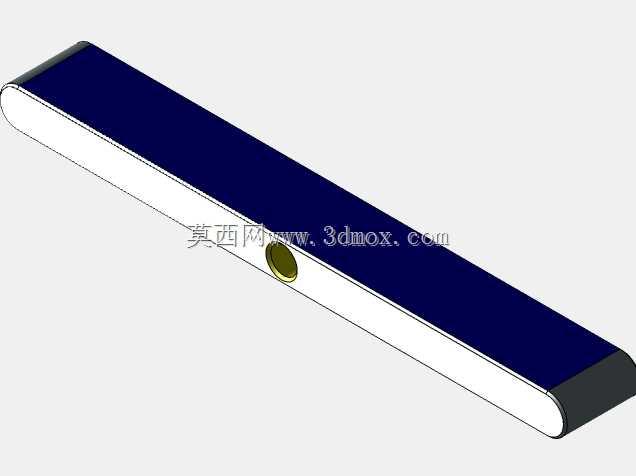

　　在实际生产适配中，这套模具的定位型腔可以根据不同截面的铝型材做快速更换，只需要更换对应的型腔镶块，就可以适配不同宽度、不同截面形状的铝型材冲孔作业，不需要重新制作整套模座，大幅降低了多品种小批量生产时的模具制作成本。模具的卸料结构采用弹性卸料板设计，弹簧均匀分布在冲孔凸模周围，冲压完成后卸料板能够均匀施力将铝型材从凸模上脱出，避免铝件卡模导致的工件变形，也能减少冲压过程中铝件的翘曲问题。针对铝件冲裁时容易粘模的问题，凸凹模刃口都做了镜面抛光处理，表面粗糙度控制在Ra0.8以下，同时在刃口位置设计了微小的排屑斜度，冲裁产生的铝屑能够顺着斜度自动排出，不会积在刃口位置导致工件表面出现压痕。

　　这套模具的结构设计没有采用复杂的多工位级进结构，而是采用简单的单工序模布局，对于中小型加工厂来说，模具的制作成本低，维护难度小，对操作人员的技能要求也更低，日常生产中只需要定期检查刃口磨损情况、及时清理铝屑即可保证稳定生产，非常适合通讯设备铝制结构件、小型五金铝配件的中小批量生产场景，能够在保证加工精度的前提下，有效降低铝件冲孔切边工序的加工成本，提升生产效率。
