双工位机器人焊接支架定位夹具

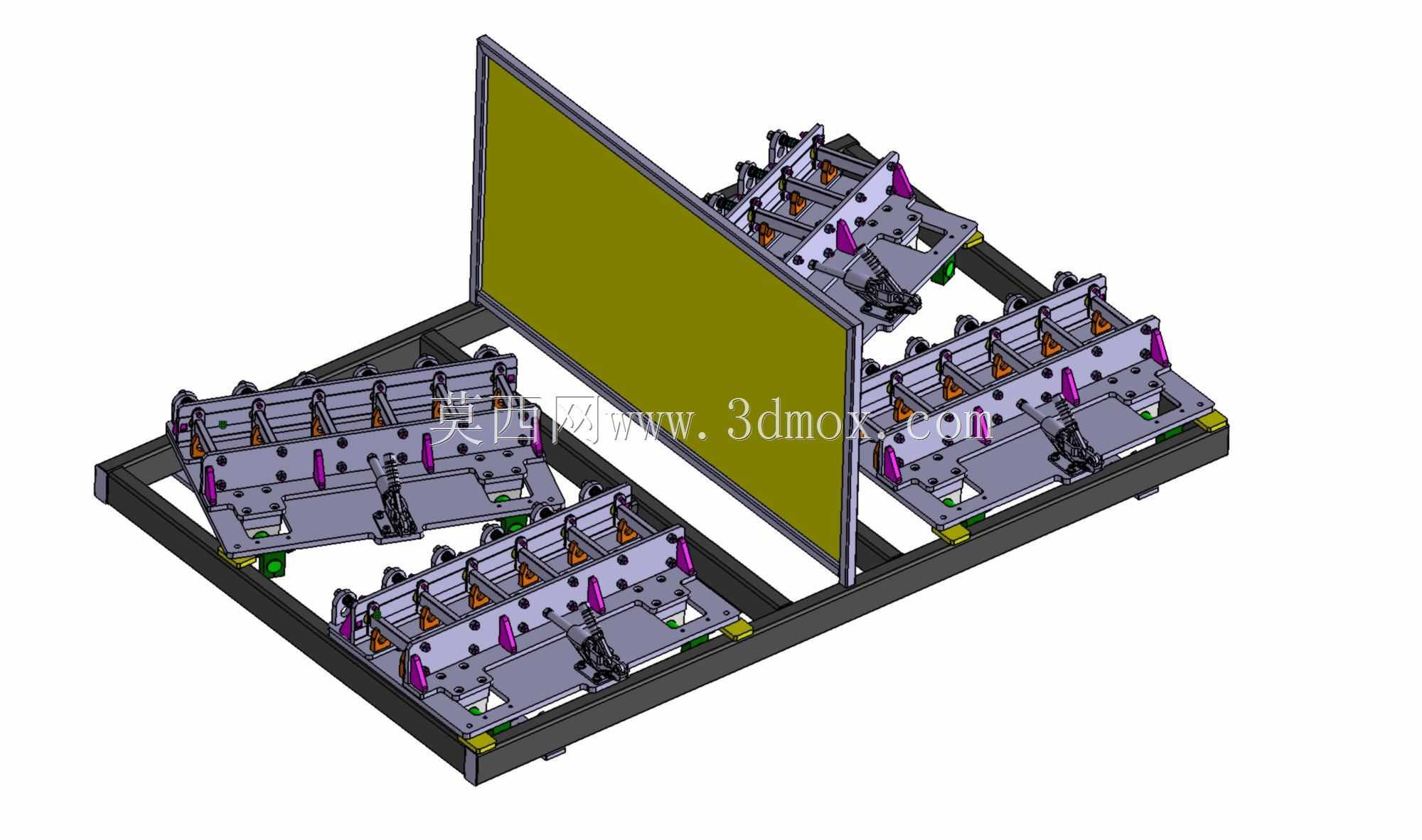

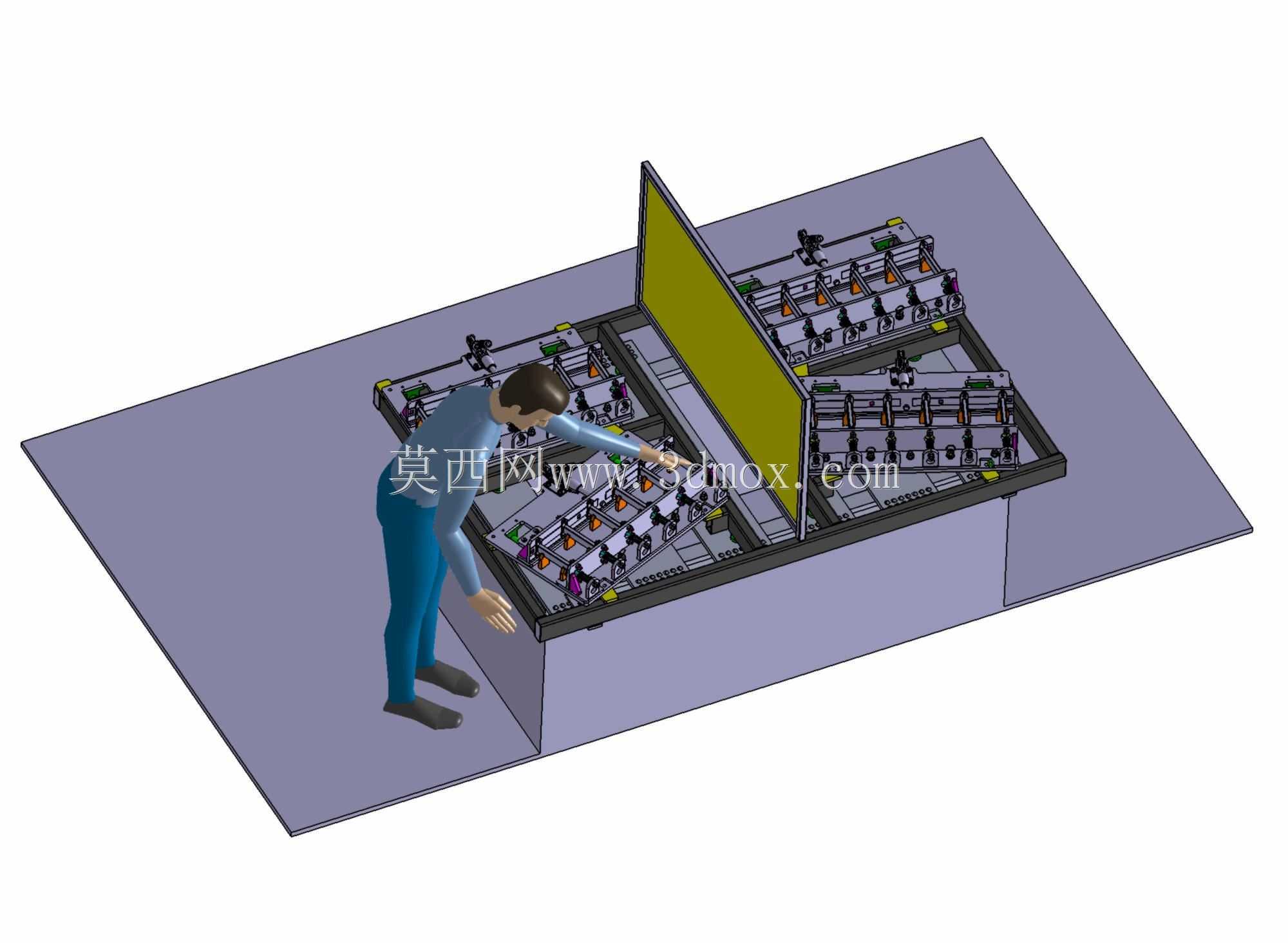

　　这套焊装工装主要面向中小规格金属支架类零件的机器人自动化焊接作业场景，适配车间内六轴关节型焊接机器人的作业半径覆盖要求，采用双面对称工位布局，操作人员可在一侧工位完成上下料操作的同时，机器人在另一侧工位执行焊接程序，大幅压缩设备等待的空程时间，匹配批量连续生产的节拍要求。工装整体采用台式基座承载结构，底部为型钢焊接成型的箱型支座，保证大压紧力作用下的结构刚性，避免焊接过程中工装受反作用力产生形变影响焊接精度，支座上方的工作台面采用精加工厚钢板制作，平面度控制在0.1mm/㎡范围内，为所有定位、压紧组件提供统一的安装基准面。整套工装的定位逻辑遵循“一面两销”的经典焊装定位原则，针对支架类零件的薄壁、易变形特性，

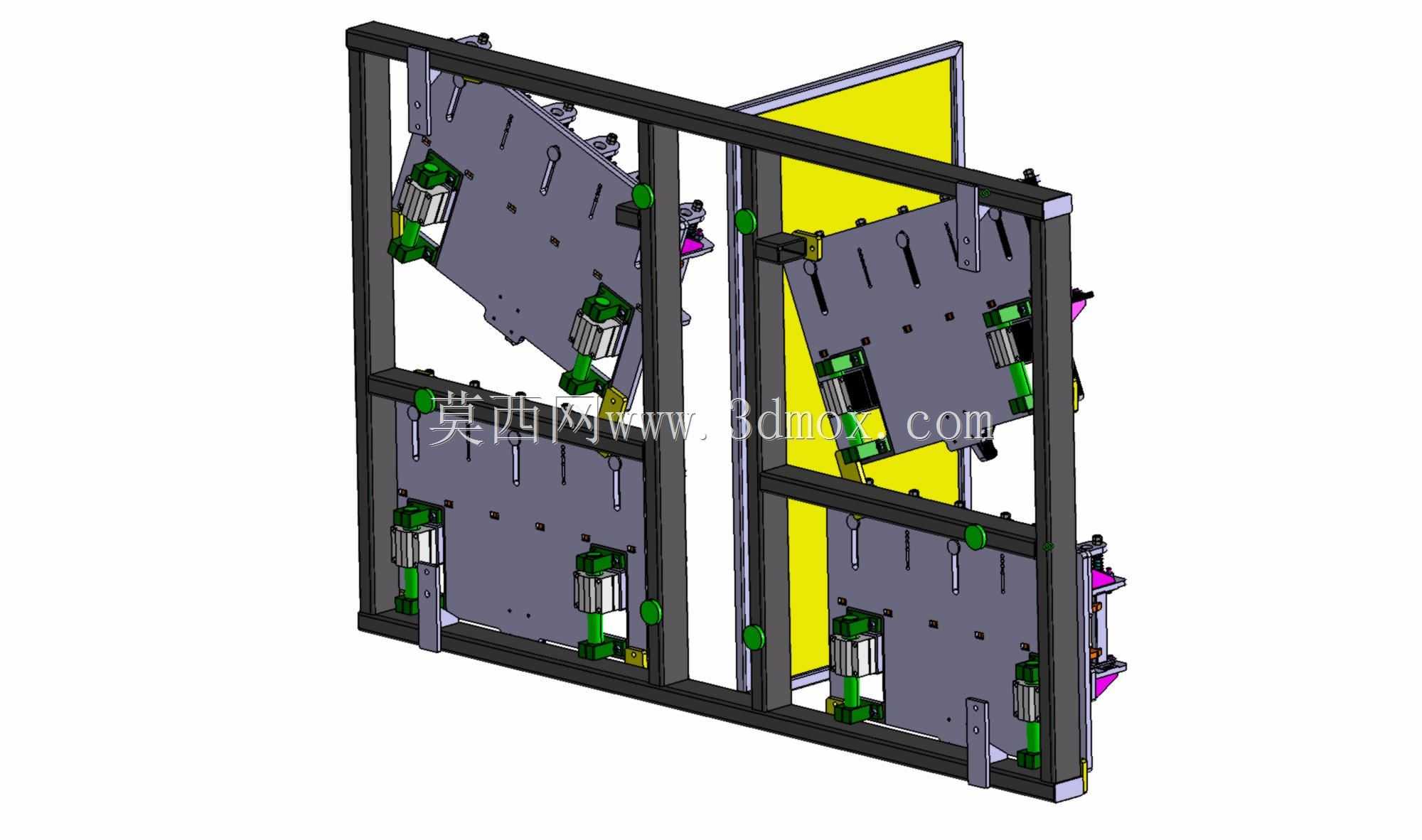

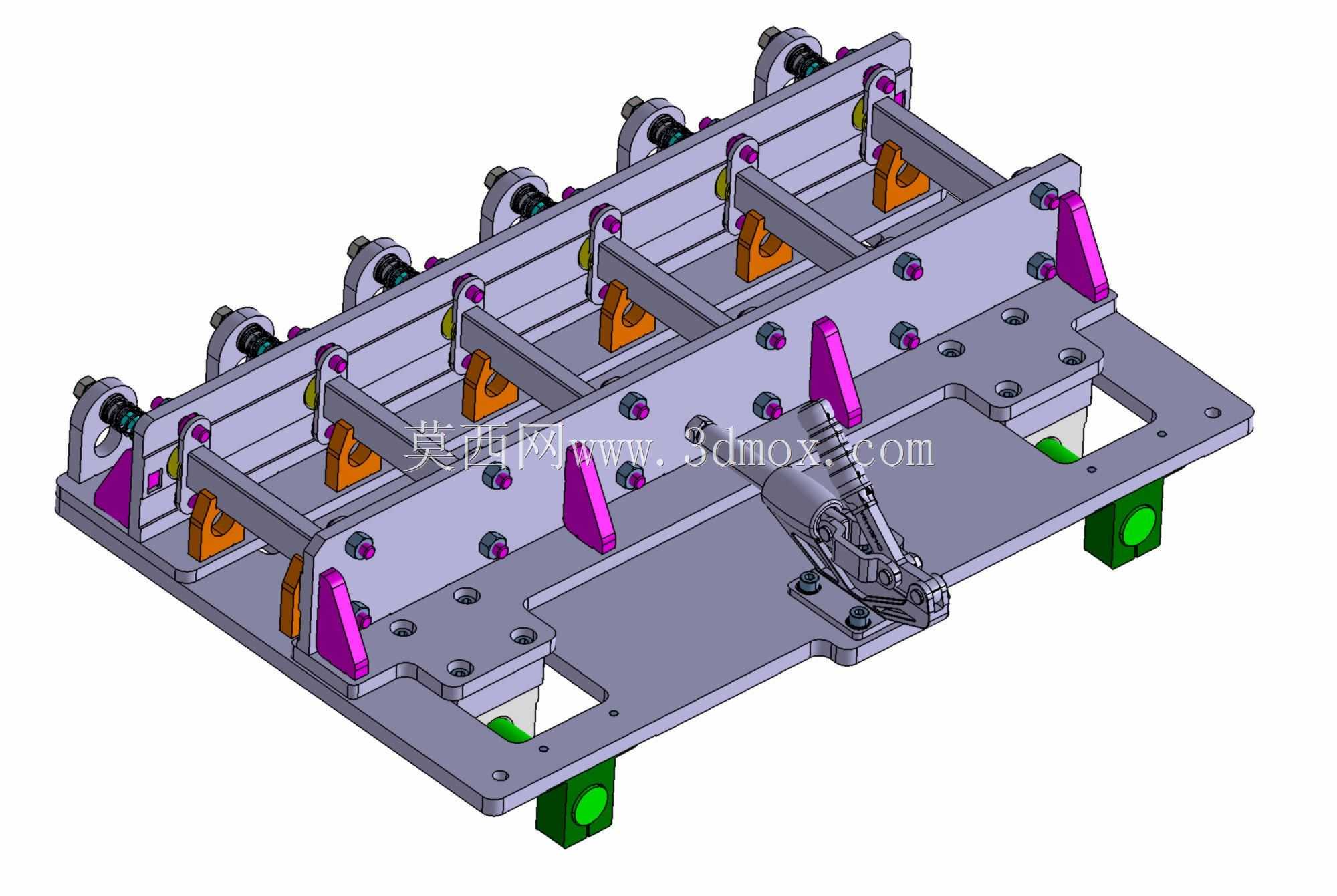

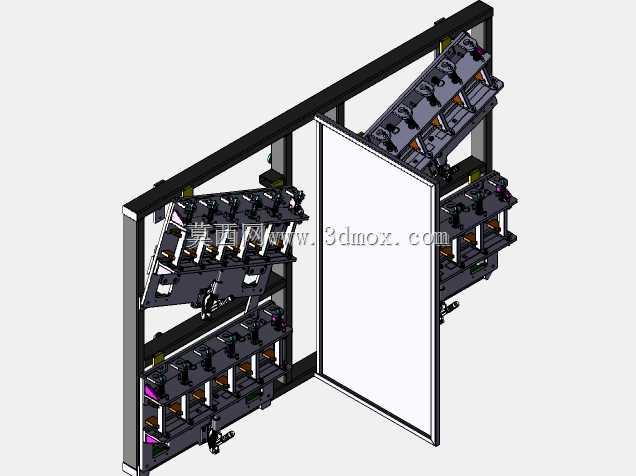

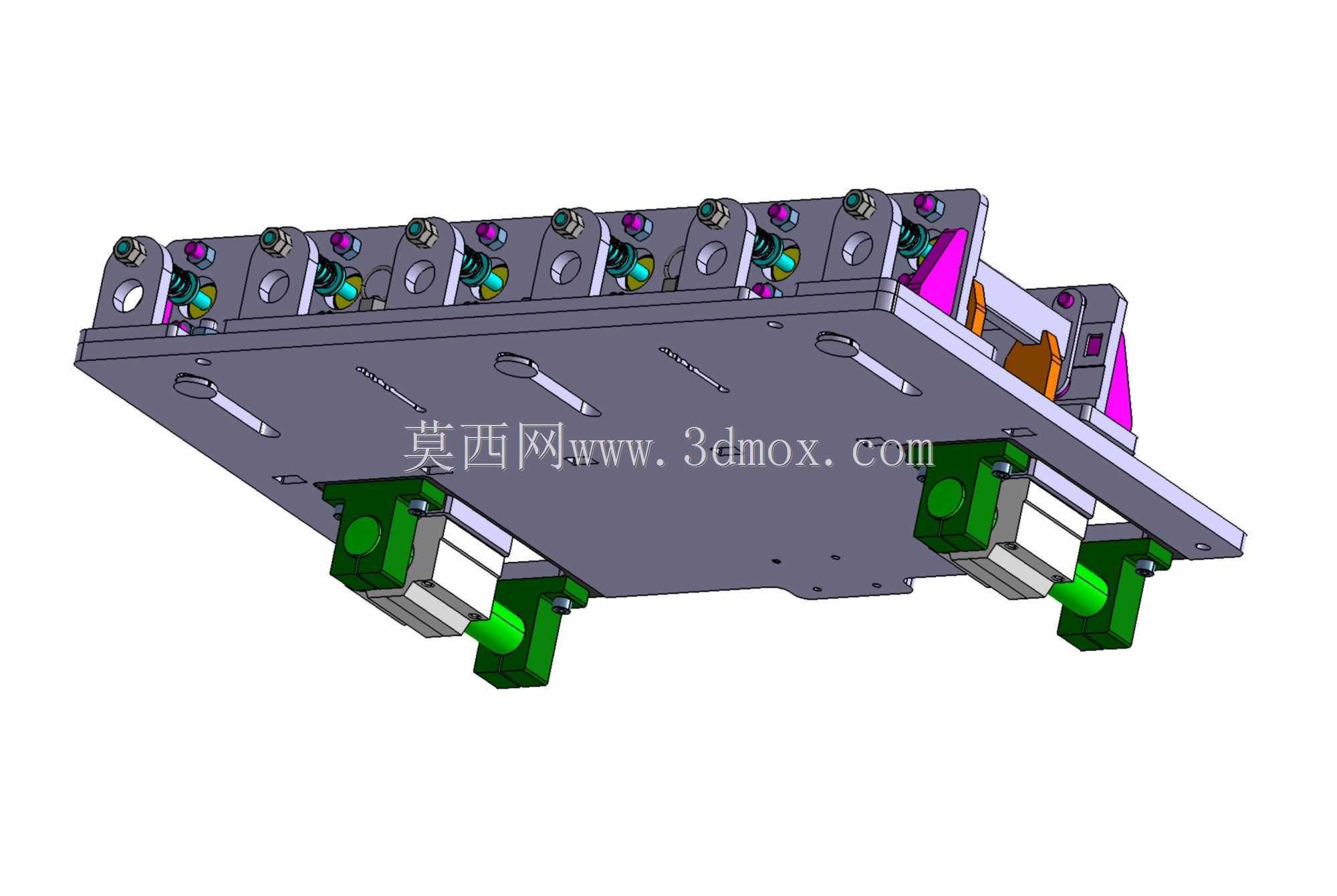

　　在每个工件的定位点位旁都配套设置了对应的气动压紧单元，压紧点的位置避开机器人焊枪的走枪路径，同时保证压紧力方向垂直于工件定位面，避免压紧过程中工件出现翘起、移位的问题。考虑到焊接过程中会产生大量飞溅焊渣，所有定位销、压紧块的工作端面都做了淬火硬化处理，表面硬度达到HRC55以上，减少焊渣粘附和长期使用的磨损量，延长易损件的更换周期；工装的气路管线全部内嵌在工作台面下方的走线槽内，外部仅露出压紧气缸的动作端，避免焊渣飞溅烫伤管线造成气路故障。两个焊接工位之间设置了可翻转的防火挡屏，挡屏采用耐高温防火板材制作，焊接作业时挡屏处于立起状态，阻挡焊接弧光和飞溅对另一侧上下料操作人员的伤害，上下料时挡屏可向一侧翻转放平，

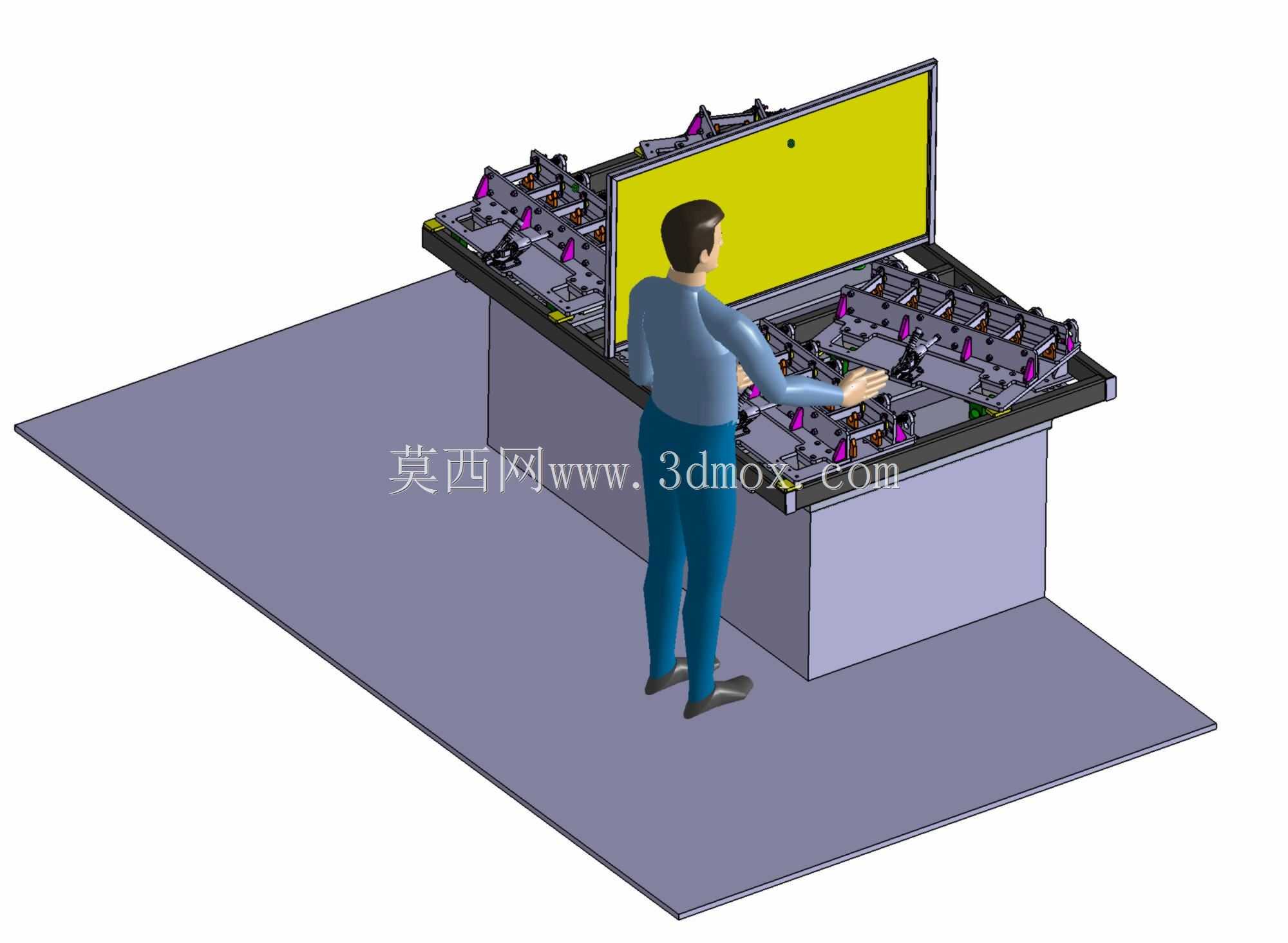

　　不影响工件的吊装和取放。从安装边界来看，整套工装的占地尺寸适配常规车间的标准工位布局，工作台面高度设置在距离地面850mm的位置，匹配操作人员站立作业的舒适操作高度，基座底部设置了可调式地脚螺栓，可在安装时调整整体水平度，不需要额外制作预埋安装基础，直接在硬化车间地面即可完成固定。工装的所有定位组件都采用模块化设计，不同规格的支架产品仅需要更换对应的定位块和压紧头，不需要重新加工整个工作台面，能够快速适配同系列不同尺寸支架的焊接生产需求，降低多品种小批量生产的工装投入成本。在设计过程中特意校核了机器人的作业可达性，所有工件的焊缝位置都处于机器人焊枪的最佳作业姿态范围内，避免出现焊枪角度受限无法到达的焊接死角，

　　同时在工作台边缘预留了焊枪清枪站的安装位置，可配套自动清枪剪丝装置实现长时间无人化焊接作业。压紧单元的动作顺序采用气路逻辑阀控制，不需要接入复杂的电控系统，仅通过气源通断即可实现所有压紧点的同步压紧和松开，降低工装的电控改造成本，也方便一线操作人员快速上手操作，减少设备调试的时间成本。针对焊接过程中的工件热变形问题，在工件长度方向的定位端设置了微量的浮动补偿间隙，允许工件在焊接受热膨胀时产生微小的位移，避免热应力集中导致工件焊后出现过大的变形量，减少后续校形工序的工作量。
