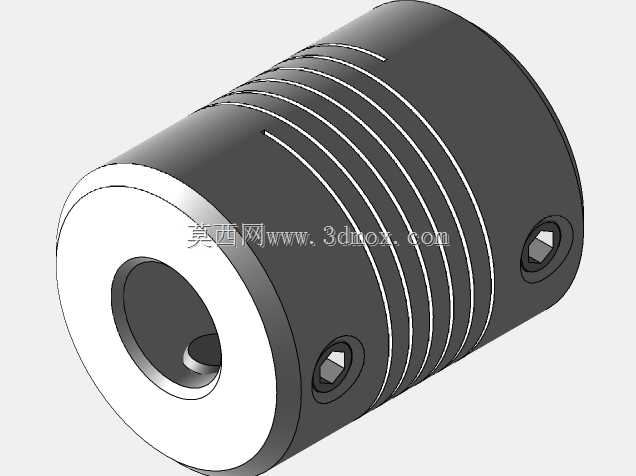

带M4平头螺钉的5/8x25挠性联轴器结构

　　在中小功率传动链路的布局里，挠性联轴器始终是解决轴系对中偏差、缓冲传动冲击的核心部件，这款适配5/8英寸轴径、轴向长度25mm的挠性联轴器，搭配M4平头螺钉做轴向锁紧，在桌面级传动设备、小型伺服传动单元、精密检测设备的动力传递环节有着很高的适配性。日常做结构选型时，很多新手容易忽略安装边界的细节，这款联轴器的外径尺寸控制在紧凑区间，不会占用过多径向安装空间，对于安装腔室狭窄的小型设备来说，不需要额外扩大传动舱的开孔尺寸，就能直接完成装配。从实际使用场景来看，这类小规格挠性联轴器常出现在编码器与动力轴的连接、小型传送带辊筒的动力对接、3D打印设备的进给轴传动、小型检测仪器的动力传输环节，这些场景普遍存在轴系加工时的微小同轴度偏差，

　　或是设备运行中产生的微幅振动，刚性联轴器在这类场景下很容易因为偏差应力造成轴端磨损、轴承负载增大，甚至出现轴系断裂的问题，而挠性结构本身可以通过自身的微量形变，补偿径向、角向、轴向的三类安装偏差，降低轴系的附加载荷。从设计逻辑上看，这款联轴器采用分体式锁紧结构，两端的轴孔分别对接主动轴与从动轴，搭配的M4平头螺钉在锁紧后，螺钉头部完全沉入联轴器的端面沉孔内，不会突出联轴器端面，避免了运转过程中螺钉剐蹭周边设备构件的风险，这一点在紧凑安装空间里尤为重要——很多小型设备的传动舱侧壁与联轴器端面的间隙往往只有几毫米，如果使用突出的圆柱头螺钉，很容易在运转时发生碰撞，造成设备故障。在安装边界的考量上，这款联轴器的轴孔深度与自身轴向长度匹配，5/8英寸的轴径适配对应的英制轴端，装配时不需要对轴端做额外的车削加工，只要将轴端插入轴孔到定位深度，拧紧M4平头螺钉就能完成锁紧，锁紧后的螺钉压合在轴端的平面上，不会对轴表面造成过大的压痕，后期维护拆卸时也不会出现轴孔与轴端咬死的情况。从功能特性来说，挠性结构本身不具备过载保护的能力，但可以过滤掉传动链路中高频的微幅振动，避免动力端的振动直接传递到负载端，对于需要平稳传动的精密检测类设备来说，这种缓冲特性可以有效降低检测数据的波动，提升设备运行的稳定性。很多工程师在选型这类小规格联轴器时，往往只关注轴径和扭矩参数，忽略了轴向长度的匹配，这款25mm的轴向长度，刚好适配多数小型伺服电机、步进电机的轴伸长度，

　　不会因为联轴器过长导致轴端插入深度不足，传递扭矩时出现打滑，也不会因为长度过短导致轴端顶死，造成电机轴承承受额外的轴向力。在实际装配过程中，需要注意两端轴的对中偏差不能超过挠性结构的补偿极限，虽然挠性联轴器可以补偿一定的偏差，但如果偏差过大，会加速联轴器挠性部位的疲劳损耗，缩短使用寿命，安装时可以通过塞尺检测联轴器两端面的平行度，将偏差控制在允许范围内，再锁紧固定螺钉。另外，M4平头螺钉的锁紧扭矩需要控制在合理区间，扭矩过大会导致螺钉滑牙甚至断裂，扭矩过小则会出现轴与轴孔之间的打滑，造成传动失效，一般来说这类小规格的锁紧螺钉，使用对应规格的内六角扳手施加适度的预紧力即可，不需要额外加力锁紧。从结构细节上看，

　　联轴器的两端轴孔与外圆的同轴度控制在较高精度等级，运转时的动平衡表现更好，在每分钟数千转的转速工况下，不会产生明显的离心振动，适配多数中小功率高速传动的场景。这类挠性联轴器的挠性部位采用一体化加工的结构，没有额外的拼接缝隙，不存在长期运转后拼接部位松动的问题，整体结构的可靠性更高，在长期连续运行的工况下，也能保持稳定的传动精度。对于做小型设备结构设计的工程师来说，这类标准规格的挠性联轴器不需要额外定制，直接根据轴径和安装空间选型即可，能够大幅缩短设计周期，降低设备的加工和装配成本。在做三维建模时，需要重点还原轴孔的配合公差、螺钉沉孔的深度、挠性部位的结构细节，确保装配仿真时能够准确模拟实际安装的干涉情况，避免实际加工装配时出现尺寸不匹配的问题。很多时候在做传动链路的布局时，联轴器的尺寸会直接影响两个传动单元的轴向安装间距，这款25mm长度的联轴器，对应的两个轴端的间距可以控制在很小的范围，让整体传动结构更加紧凑，对于追求小型化、轻量化的设备设计来说，这类紧凑规格的传动部件是非常合适的选择。
