带标准接口的5升卧式小型空气压力容器

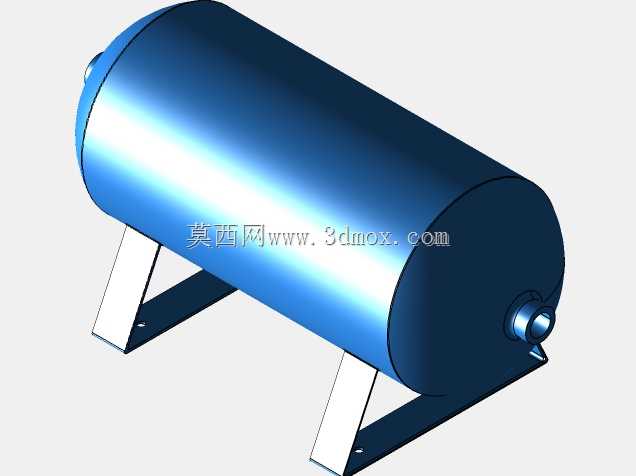

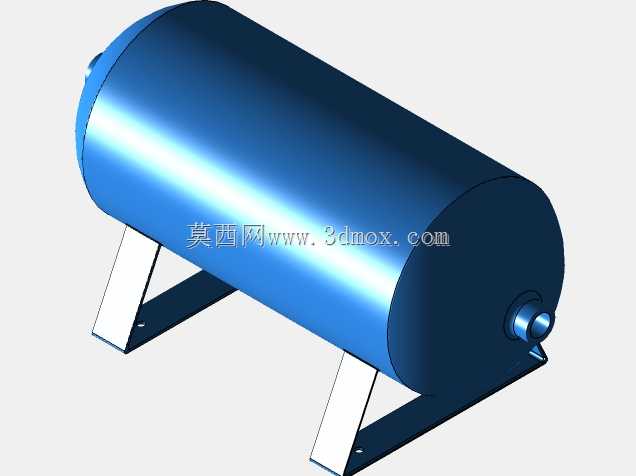

　　在小型气动系统配套、实验室气路缓冲、小型工业设备稳压供气的场景里，这类5升容积的卧式小型空气容器是十分常见的配套承压部件，它的核心作用是储存压缩空气、缓冲气路压力波动，避免空压机频繁启停带来的压力冲击，同时可以沉淀压缩空气中夹带的部分冷凝水，保障下游用气设备的气压稳定。从结构设计来看，这款容器采用卧式布置方案，配套两个L型支脚作为安装支撑，相比立式同容积容器，卧式结构的重心更低，安装后整机的抗振性能更好，尤其适合配套在移动类小型气动设备、桌面型气动试验台这类对安装稳定性有要求的场景，不会因为设备小幅移动或者气路脉冲出现晃动倾覆的问题。容器的筒体采用等直径圆柱形结构，两端采用标准椭圆形封头焊接成型，这种封头形式的应力分布均匀，在相同承压等级下可以采用更薄的筒体壁厚，有效控制容器整体自重，同时椭圆形封头的成型工艺成熟，焊接加工的难度低，批量生产时的品控更容易保障。接口配置上，容器设置了1/2英寸的进出气接口，以及3/8英寸的安全阀安装接口，进出气接口采用通用管螺纹规格，能够直接和市面上绝大多数常规气动管路的接头匹配，不需要额外做转接件加工，现场安装的适配性很强；安全阀接口的尺寸匹配常规小型弹簧式安全阀的安装规格，安装后可以设定容器的最高工作压力，当容器内部气压超过设定阈值时安全阀自动起跳泄压，从结构层面保障承压使用的安全性，避免超压带来的安全风险。在安装边界设计上，两个L型支脚的安装孔位按照对称间距布置，支脚的折弯高度经过校核，

　　既可以让筒体底部和安装面留出足够的间隙，避免筒体直接和安装基面接触造成的积液腐蚀，也能控制容器整体的安装高度，适配设备内部紧凑的安装空间，不会因为支脚过高额外占用竖向安装尺寸。支脚和筒体之间采用焊接连接，焊接位置做了应力分散处理，避免焊接应力集中导致的长期使用下焊缝开裂问题，同时支脚的板材厚度经过承重校核，满水状态下的支脚变形量控制在允许范围内，长期承重不会出现塑性变形。从功能特性来看，这款容器的容积设定为5升，属于小型储气缓冲的范畴，既可以满足单台小型气动执行元件的短时大流量供气需求，比如配套小型气动气缸、气动喷头这类瞬时耗气量较大的元件时，能够补充气泵供气流量的不足，避免气压骤降导致的执行元件出力不足；

　　也不会因为容积过大导致空压机每次打气的时间过长，造成能耗的不必要浪费。在设计思路上，这款容器没有冗余的附加结构，所有结构都围绕承压可靠、安装便捷、接口通用这几个核心需求展开，筒体的长度和直径比例经过优化，既不会因为长径比过大导致容器刚性不足，也不会因为直径过大导致横向安装尺寸超标，能够适配多数小型设备内部的预留安装空间。容器的端部接口位置做了加厚处理，因为接口位置是应力集中区域，加厚处理可以避免管路安装时的扭力对筒体造成损伤，同时也能提升接口处的螺纹连接强度，反复拆装管路也不会出现螺纹滑牙的问题。在实际应用中，这类小型压力容器还常被用在小型牙科治疗设备的气路配套、小型气动打标设备的稳压供气、实验室小型气动试验装置的气容缓冲等场景，

　　不同场景下只需要根据实际工作压力选配对应等级的安全阀，就可以直接投入使用，不需要对容器本体做额外的结构修改。卧式的结构也让容器底部的排污操作更方便，使用时只需要在筒体最低位置预留排污阀接口（部分同类型产品会在封头最低处设置排污口），就可以定期排出容器内部积存的冷凝水和杂质，延长容器的使用寿命，避免内部积水造成的内壁腐蚀。从建模的角度来看，这款模型的结构特征清晰，筒体的回转特征、封头的成型特征、支脚的钣金折弯特征、接口的管螺纹特征都做了准确还原，能够直接用于设备整体装配的干涉检查、安装布局模拟，也可以作为同类承压容器设计的参考蓝本，调整容积、接口尺寸、支脚形式后就可以衍生出不同参数的同类型产品模型。需要注意的是，这类承压容器在实际生产制造时，需要按照承压设备的相关规范做焊接工艺评定、水压试验等验证环节，模型仅用于结构设计阶段的布局验证，不能直接替代生产加工的正式图纸，实际投产前需要根据具体的工作压力、使用介质做对应的强度校核和工艺设计。
