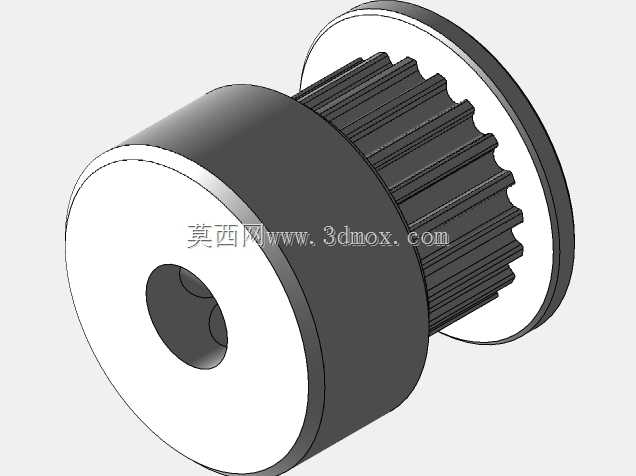

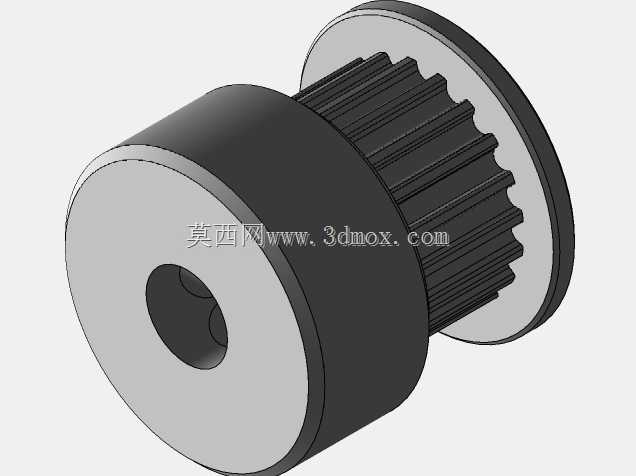

适配6mm带宽20齿GT2同步传动带轮

　　也能避免高速运转时同步带出现跑偏脱齿的问题，很多新手设计带轮时容易忽略挡边的高度差，要么做的太低起不到限位作用，要么做的太高和旁边的轴承座、安装支架产生干涉，实际装机时反复修配反而耽误项目进度。带轮的内孔采用标准光孔加顶丝锁紧的结构，安装时直接套在对应直径的电机输出轴或者传动轴上，通过侧面的顶丝孔拧入紧定螺钉就能完成轴向和周向的固定，这种固定方式在轻载传动场景里足够可靠，拆装也十分方便，不需要做复杂的键槽加工，能降低配套轴类零件的加工成本。带轮的轮毂部分做了等直径的圆柱设计，轮毂长度和齿部宽度做了匹配，6毫米带宽对应的齿部宽度是7毫米，轮毂总长度控制在16毫米左右，这个尺寸边界能适配市面上绝大多数42步进电机、在桌面级3D打印机、小型自动化送料机构、轻载精密传动模组这类对传动同步性有明确要求的设备里，GT2同步带轮是出现频率极高的核心传动部件，这款20齿规格的带轮，专门适配宽度6毫米的GT2同步带，是小空间精密传动场景里的常用选型。做这类带轮的结构设计时，首先要卡准的是齿形的啮合精度，GT2齿形属于圆弧齿廓，相比传统梯形齿的MXL带轮，它的啮合间隙更小，传动回程误差能控制在极小范围内，不会出现轻载正反转切换时的虚位，这也是它能被大量用在坐标定位类传动结构里的核心原因。这款带轮采用凸台式双边挡边结构，挡边的直径比带轮齿顶圆直径单边高出1.2毫米左右，这个尺寸是经过实际装配验证的，既不会因为挡边过高额外占用轴向安装空间，

　　20伺服电机的输出轴安装位，不会因为轮毂过长顶到电机端盖，也不会因为轮毂过短导致带轮安装后悬臂过长，运转时出现径向跳动。从实际使用场景来看，这款20齿带轮常和16齿、40齿、60齿的同规格GT2带轮搭配使用，在3D打印机的X/Y轴传动里，20齿主动轮搭配40齿从动轮能获得2:1的减速比，既可以保证步进电机的输出扭矩足够带动打印头平台移动，也能把传动分辨率控制在合理范围内，避免细分后脉冲当量太小导致的电机失步。在小型皮带输送机、桌面级点胶机的送料机构里，这款带轮也能作为主动轮使用，因为GT2带的传动噪音远低于齿轮传动，在需要低噪音运行的桌面设备里优势十分明显。设计这款带轮的三维模型时，齿形的参数是严格按照GT2带轮的标准节距来做的，

　　节距2毫米，20齿对应的节圆直径是12.73毫米，齿顶圆和齿根圆的尺寸都做了公差预留，实际加工出来的带轮和标准GT2皮带啮合时不会出现卡滞或者齿侧间隙过大的问题。带轮两侧的挡边和主体是一体化结构，不需要额外加装卡簧或者挡圈，减少了装配时的零件数量，也避免了额外装配带来的累积误差。很多做小型自动化设备的工程师在选型时，容易只关注齿数和带宽，忽略带轮的安装孔距和轮毂长度，导致买回来的带轮装上去之后和旁边的结构件产生干涉，这款带轮的安装尺寸做了通用化设计，只要是适配6毫米GT2带、轴径匹配的传动场景，基本都能直接安装使用，不需要额外做结构修改。从传动特性上来说，20齿的带轮相比更少齿数的带轮，带的弯曲应力更小，能延长同步带的使用寿命，

　　因为带轮齿数越少，皮带绕在带轮上时的弯曲变形量越大，长期反复弯折容易出现带体开裂的问题，20齿的规格在传动比和皮带寿命之间做了很好的平衡，既不会因为齿数太多导致带轮整体直径过大占用太多安装空间，也不会因为齿数太少加剧皮带的疲劳损耗。在实际装配调试时，这款带轮的顶丝孔位置做了下沉处理，紧定螺钉拧入之后不会突出轮毂表面，不会在运转时剐蹭到旁边的走线或者结构件，这些细节都是经过多轮实际装机验证后优化出来的，不是单纯按照理论参数画出来的理想化模型。对于做结构设计的工程师来说，直接使用这类经过实际验证的带轮模型，能省去查标准、算齿形、核对安装尺寸的大量时间，把更多精力放在整体设备的结构布局优化上，不需要在通用标准件的建模上耗费不必要的精力。
