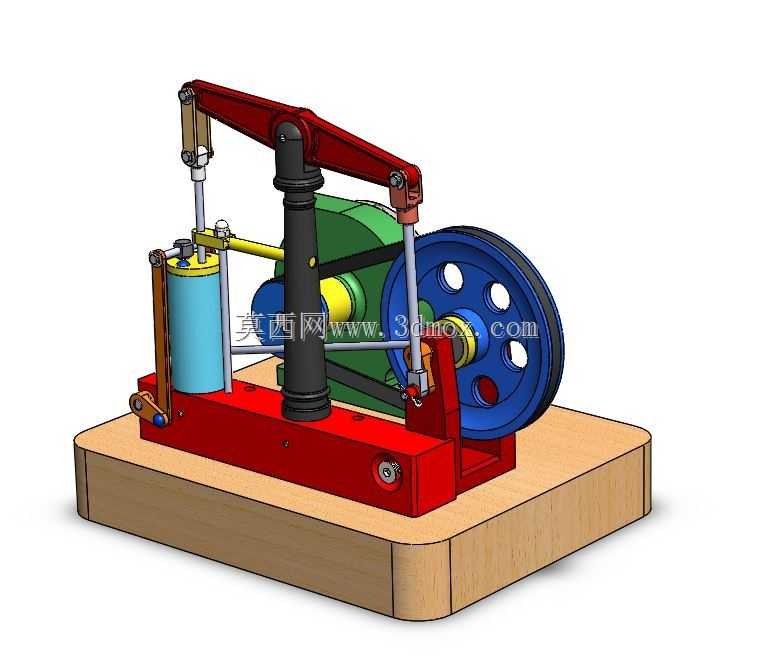

教学演示用立式往复活塞蒸汽机结构

　　这套蒸汽机结构模型，核心还原了单缸立式往复式蒸汽机的完整传动逻辑，常被用于热能动力教学演示、机械原理科普展示场景，也可作为小型复古动力装置的设计参考原型，帮助从业者理解外燃机的能量转换路径与机械传动配合关系。从实际功能层面看，该结构完整复现了蒸汽机将蒸汽热能转换为旋转机械能的全流程：高压蒸汽进入配气机构后，通过滑阀的往复运动交替向气缸上下腔输送蒸汽，推动活塞做直线往复运动，再通过十字头、连杆结构将直线动作传递给曲轴，最终带动飞轮输出连续旋转扭矩，整套传动链的配合间隙、运动行程都按照真实蒸汽机的比例做了等效缩放，可直观演示配气正时、活塞行程与飞轮转速的对应关系。设计过程中优先考虑了运动部件的无干涉运行：气缸部分采用立式布置，

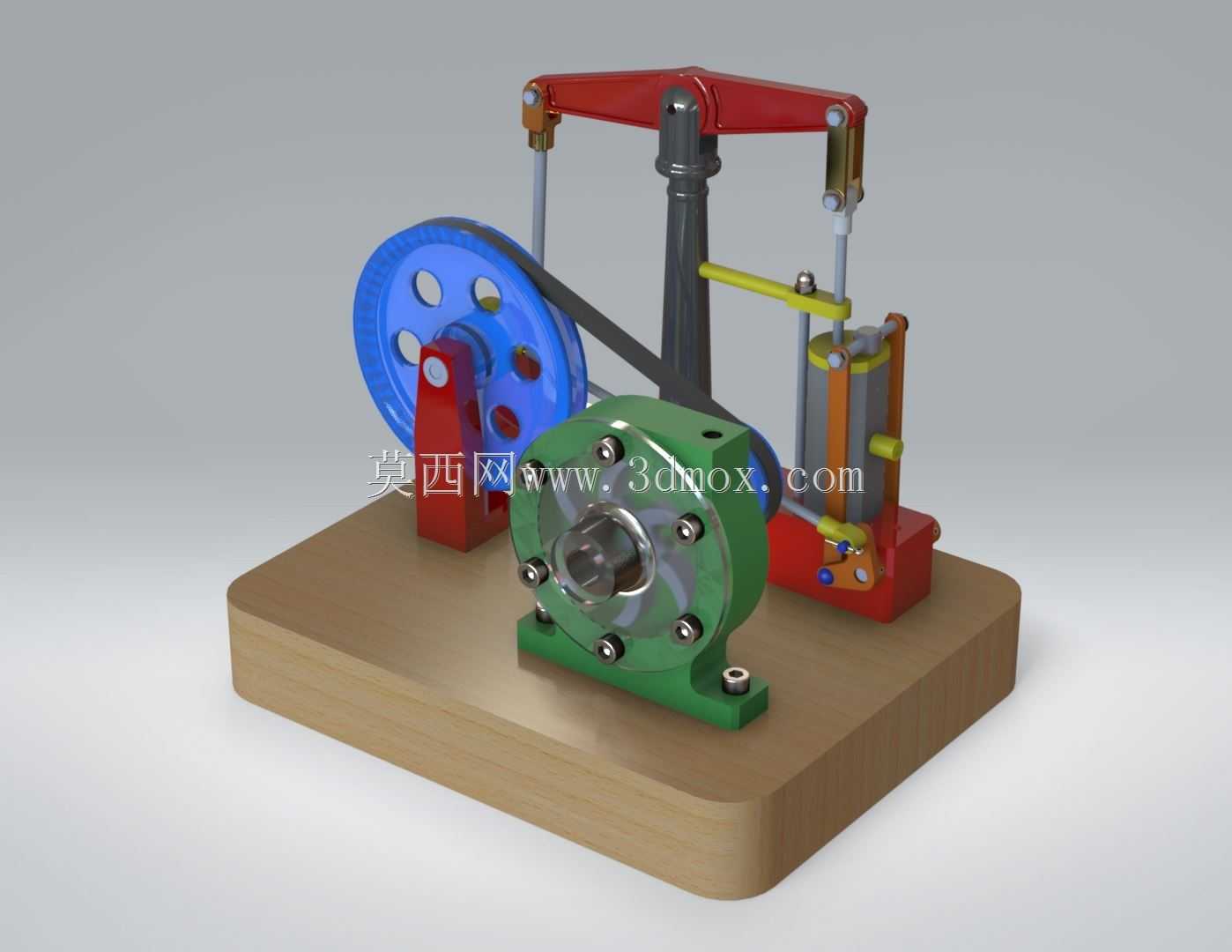

　　缸体与底座通过螺栓刚性连接，保证活塞往复运动时的导向精度，避免侧倾导致的密封件磨损；配气滑阀的驱动偏心轮与曲轴采用同轴安装，偏心距严格匹配滑阀的行程需求，保证进排气时机与活塞运动位置精准对应，不会出现进排气错乱导致的动力输出中断；曲柄连杆机构的长度比经过反复校核，连杆摆动角度控制在合理范围内，既减少了运动过程中的侧向分力，也避免了连杆运动时与缸体、支架的结构干涉。传动端的大直径飞轮采用辐条式结构，既保证了足够的转动惯量来储存能量、平稳输出转速，也控制了整体结构重量，飞轮通过皮带与输出端的绿色齿轮箱连接，可将曲轴输出的转速做进一步减速增扭，适配不同演示场景的负载需求。安装边界方面，整套结构固定在带圆角的木质安装底座上，

　　底座平面度经过处理，所有支撑立柱、缸体、轴承座的安装孔位都按照统一基准定位，保证各运动部件的同轴度与平行度要求；整体横向占用空间与纵向高度比例协调，不需要额外的复杂安装基础，直接放置在水平台面上即可完成组装与运行演示，各部件的连接螺栓都采用外露设计，方便拆解观察内部结构，也便于调整各运动副的配合间隙。从结构细节来看，活塞与缸体之间的密封结构、十字头的导向滑槽、连杆两端的铰接轴承、飞轮的动平衡配重都做了等效还原，没有为了简化结构省略核心的功能部件，比如配气机构的联动杆、蒸汽管路的接口位置都按照真实蒸汽机的布置逻辑设计，能够让观察者清晰理解每个部件在能量转换过程中起到的作用，不会出现结构逻辑断层。在实际教学应用中，

　　这套结构可以帮助初学者快速建立曲柄连杆机构运动规律、配气正时原理、能量转换流程的具象认知，相比平面原理图更直观，也能为小型动力模型的设计提供结构参考，比如在设计复古动力摆件、教学实验装置时，可以直接复用这套结构的传动比、部件布置逻辑，减少前期原理验证的时间成本。
