杠杆式手动夹紧钳结构设计

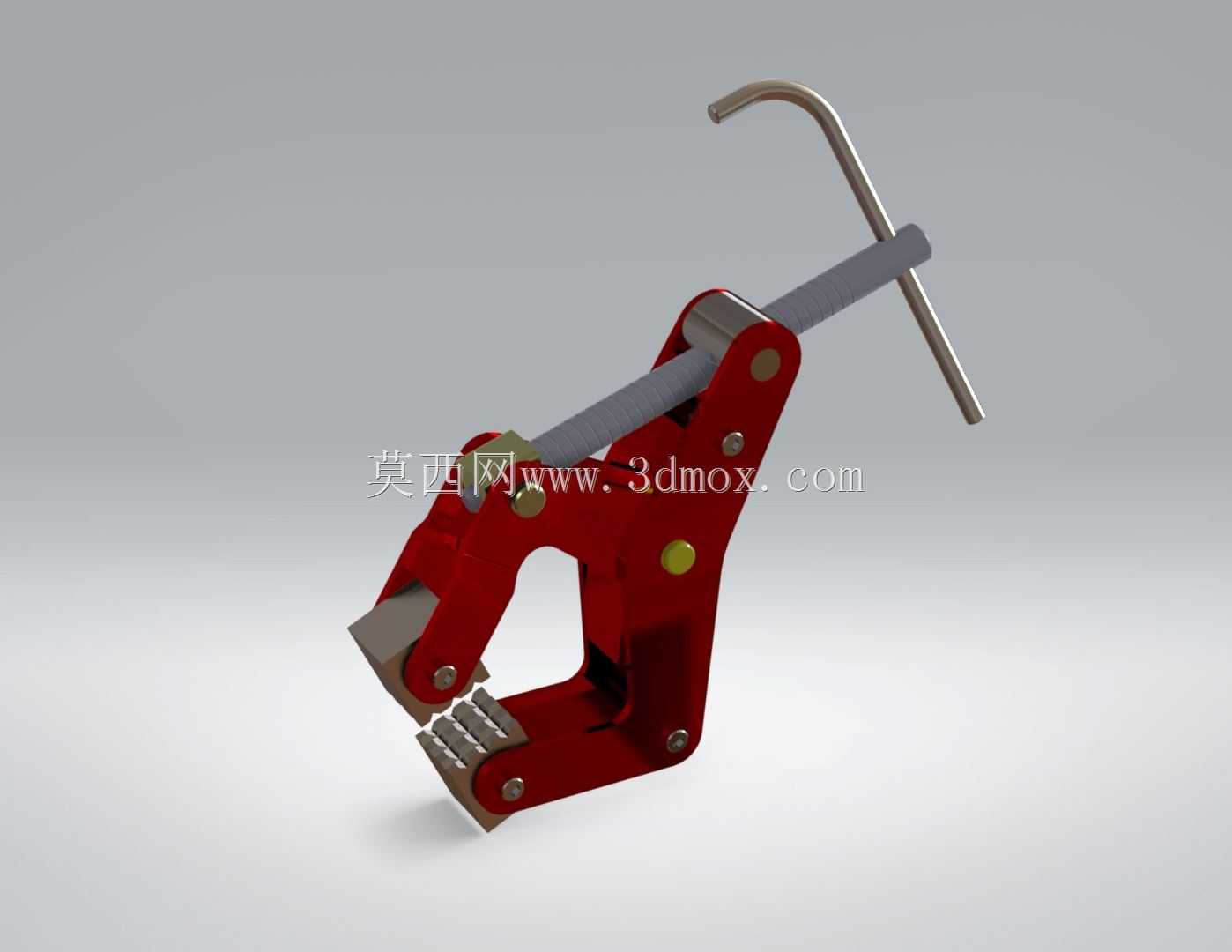

　　在车间小件装配、钣金临时定位、线材裁切固定、小型工件焊接夹持这类零散作业场景里，手动夹紧钳是一线操作工人随身配置率极高的工装工具，它不需要外接气源、电源，完全依靠人力操作就能输出稳定夹持力，适配没有动力源的野外抢修、户外安装、零散工位作业等复杂工况。这款手动夹钳采用杠杆增力的结构逻辑，整体以铰接式连杆作为力传递路径，操作端的加长力臂搭配内六角式扳动杆，操作人员只需要施加很小的扳动力，就能通过连杆的力放大效应，在钳口位置输出数倍于输入力的夹持载荷，完全能满足厚度15mm以内金属板材、直径10mm以内硬质棒材、小型塑料构件的夹持固定需求。从结构布局来看，钳体主体采用对称式铰接设计，所有转动副位置都配置了耐磨销轴，

　　销轴与钳体板件之间采用间隙配合，保证长期反复开合使用不会出现卡滞，钳体上的黄色限位销可以限制钳口的最大开合角度，避免操作时连杆过死点导致钳体无法正常复位。钳口位置做了齿形防滑处理，齿面经过淬火硬化处理，硬度达到HRC45-50，夹持光滑金属表面时不会出现打滑位移，同时齿形的排布方向与夹持受力方向垂直，能最大化静摩擦力，避免工件受外力时从钳口滑脱。扳动杆采用L型结构设计，既可以穿入钳体操作端的通孔做长力臂扳动，也可以直接用短边做快速开合操作，适配不同夹持力需求的作业场景：需要大夹持力锁紧工件时，将L型杆的长端穿入通孔扳动，借助长力臂输出大载荷；需要快速开合调整工件位置时，直接扳动短边就能快速开合钳口，不需要反复穿杆操作。

　　从安装与使用边界来看，这款夹钳本身属于手持式手动工具，不需要固定安装基面，整体闭合状态下长度约160mm，最大开合度约45mm，钳口深度约30mm，重量控制在0.8kg以内，单手握持即可完成全部操作，长时间手持作业也不会产生明显的负重疲劳。在结构设计过程中，充分考虑了不同工况的受力冗余，钳体主体板材采用高强度合金钢冲压成型，整体做了喷塑防锈处理，在潮湿的车间环境、轻度腐蚀的作业场景下也能长期使用不会出现锈蚀卡滞。铰接位置的销轴做了镀锌钝化处理，配合铰接孔的储油间隙，日常使用只需要定期滴入少量润滑油就能保证转动顺畅，不需要复杂的维护保养。和传统的螺丝式虎钳、C型夹相比，这款杠杆式手动夹钳的开合速度更快，

　　锁紧和释放只需要一次扳动动作就能完成，不需要反复旋转螺杆调整开合度，在批量小件的重复装夹作业中，能大幅降低操作辅助时间，提升作业效率。在实际使用场景中，它既可以作为临时夹持工具完成工件的定位固定，也可以作为辅助工具配合焊接、钻孔、打磨工序使用，夹持工件时不会因为振动出现松脱，扳动杆到位后连杆机构会形成机械自锁，即使操作人员松开手，钳口的夹持力也不会出现衰减，完全能承受打磨、钻孔过程中的振动载荷，不会出现工件移位、夹钳松脱的安全隐患。钳体的外形做了圆弧过渡处理，没有尖锐的棱角，操作时不会划伤操作人员的手部，所有铰接点的销轴端部都做了沉头处理，没有突出的毛刺和锐边，符合手动工具的安全设计要求。在三维建模过程中，所有铰接部件的配合间隙都按照实际加工公差做了预留，转动副的配合公差选用H8/f7间隙配合，既保证转动灵活，又不会出现过大的旷量，钳口的齿形参数按照防滑夹持的需求做了优化，齿顶角设置为90度，既保证齿尖有足够的强度不会崩裂，又能嵌入工件表面形成足够的防滑阻力。整体结构没有复杂的异形曲面，所有板件都可以通过冲压、钻孔、铆接工序完成加工，加工工艺性好，适合批量生产制造，不需要复杂的加工设备就能完成全部零部件的加工，整体制造成本可控，适合作为通用手动工装工具在各类加工、装配、维修场景中推广使用。
