小型螺旋弹簧式减震缓冲构件结构设计

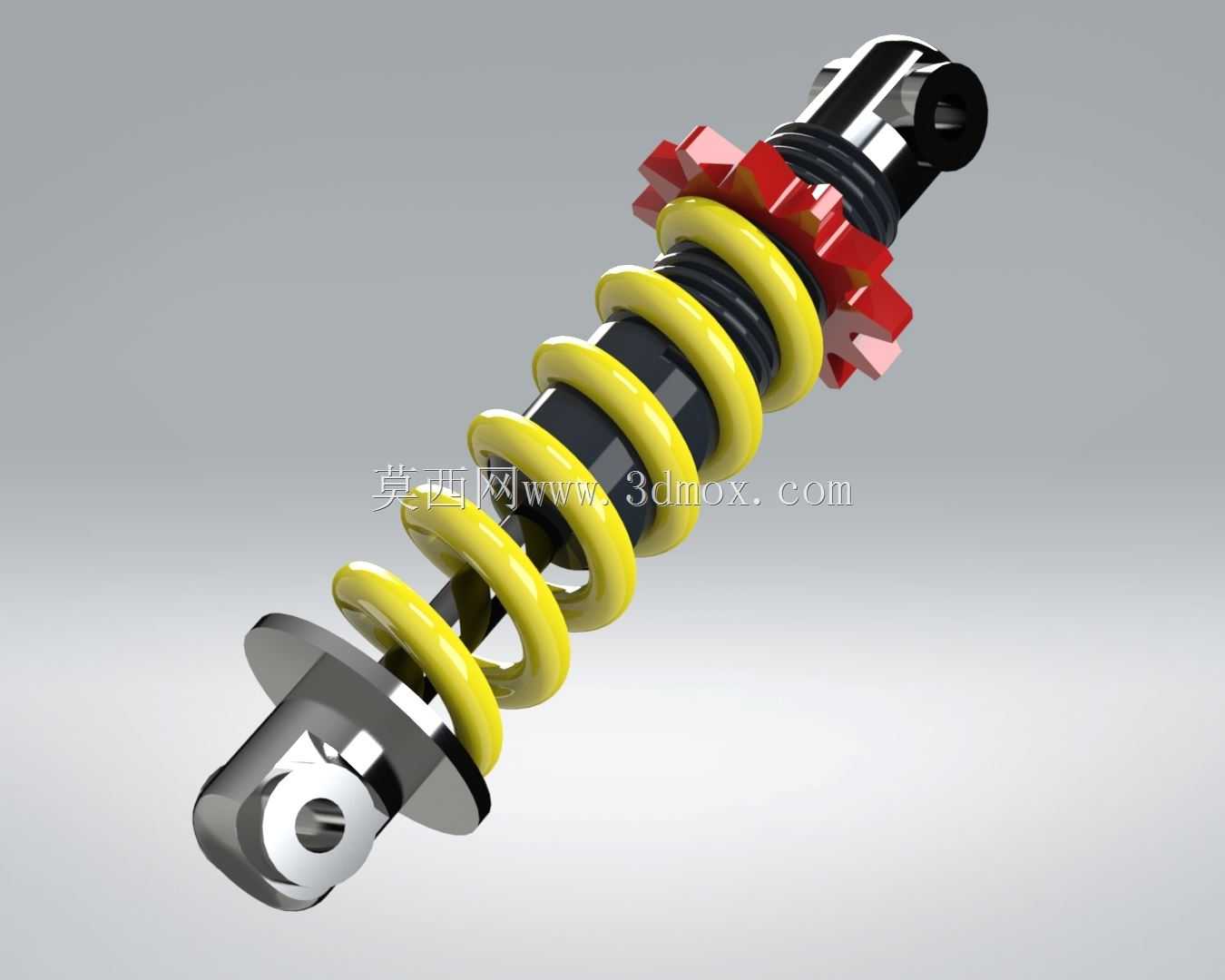

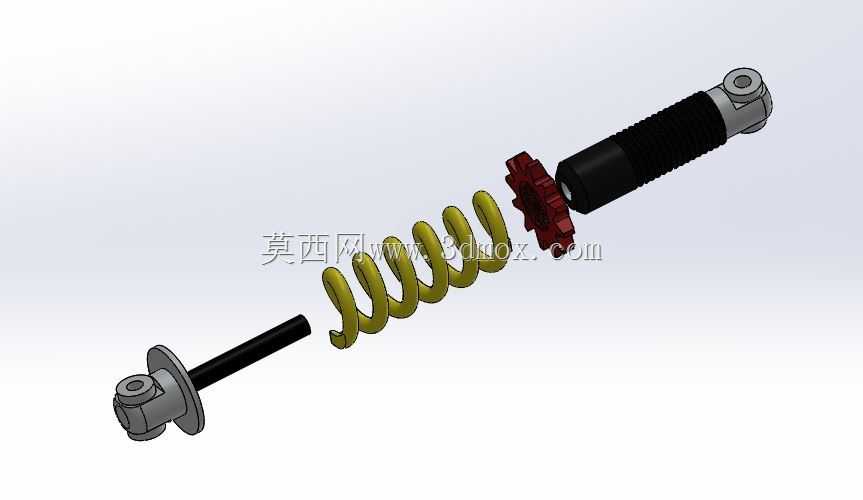

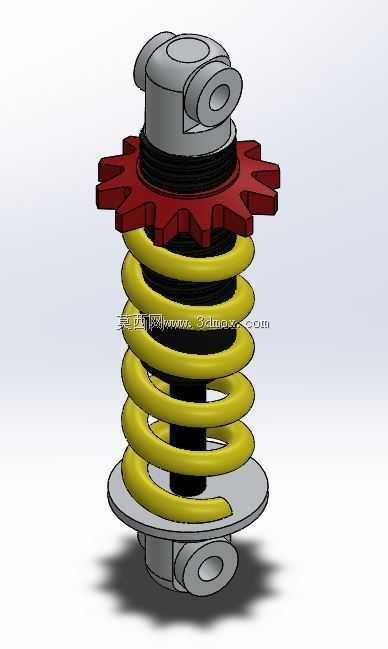

　　这类螺旋弹簧式减震构件，常配套在小型非道路代步车、轻型电动两轮车、低速场地作业车辆的悬架系统中，也可作为小型自动化输送线、便携作业机具的震动缓冲单元使用，核心作用是吸收路面或作业端传递的冲击动能，衰减往复震动幅度，避免刚性连接结构受冲击出现疲劳开裂，同时提升驾乘或设备运行的平稳性。从结构设计逻辑来看，该构件采用同轴集成布局，将螺旋压缩弹簧与阻尼芯轴嵌套布置，两端预留铰接安装位，上端带红色调节齿圈结构，可通过旋转齿圈调整弹簧预压缩量，适配不同负载下的缓冲刚度需求，无需额外加装调整垫片即可完成基础阻尼匹配。两端的铰接吊耳采用通孔式设计，可配套标准销轴完成与车架、行走机构摆臂的连接，安装时需注意保证芯轴与摆臂摆动平面的平行度，

　　避免弹簧受侧向力出现偏磨，缩短使用寿命。外形尺寸方面，该构件整体为细长圆柱结构，压缩状态下总长度适配120-180mm的安装间距，弹簧中径适配常规小型悬架的安装空间，外圆周无突出的尖锐结构，不会在摆动过程中与周边车架构件发生运动干涉。弹簧采用等节距圆柱螺旋设计，簧丝直径匹配轻型负载的冲击强度需求，表面做亮色防护处理，可直观观察簧丝是否出现裂纹、变形等失效问题；阻尼芯轴外侧设置防尘护套，避免泥沙、粉尘进入芯轴摩擦副，保证阻尼滑动的顺畅性。实际选型应用时，需根据承载的静载荷、最大冲击行程匹配对应的弹簧刚度，预压调整量不宜超过弹簧总压缩量的三分之一，避免弹簧长期处于极限压缩状态出现塑性变形；铰接位的销轴需配套润滑脂加注通道，

　　定期维护避免铰接位卡滞导致减震失效。建模过程中需重点还原弹簧的螺旋升角、两端支撑圈的并紧结构，以及调节齿圈的齿形啮合关系，保证运动仿真时弹簧压缩过程与实际工况一致，避免出现干涉穿模问题，为后续的工程出图、结构强度校核提供准确的三维数模基础。
