AK47皮卡汀尼导轨上护手适配结构

　　在轻武器战术改装领域，护手作为枪械前段承载各类附件的核心结构件，其设计合理性直接影响附件安装精度、握持手感与枪械整体配重平衡。这款适配AK系列步枪的皮卡汀尼护手结构，针对原版AK木质或聚合物护手无标准附件接口、拓展性差的痛点做了针对性结构优化，完全遵循MIL-STD-1913皮卡汀尼导轨的接口尺寸规范，可兼容市面上绝大多数标准战术附件的安装需求。

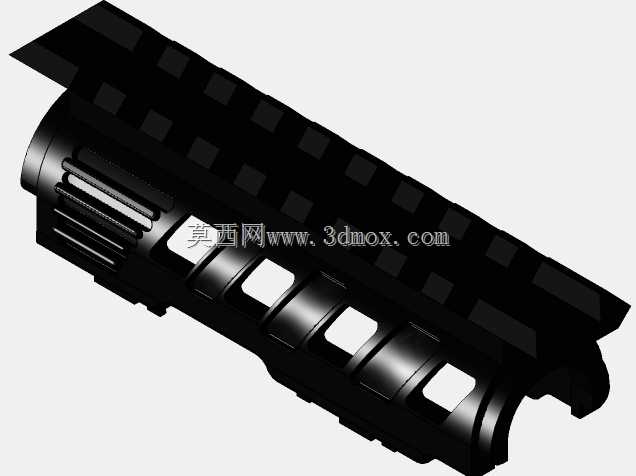

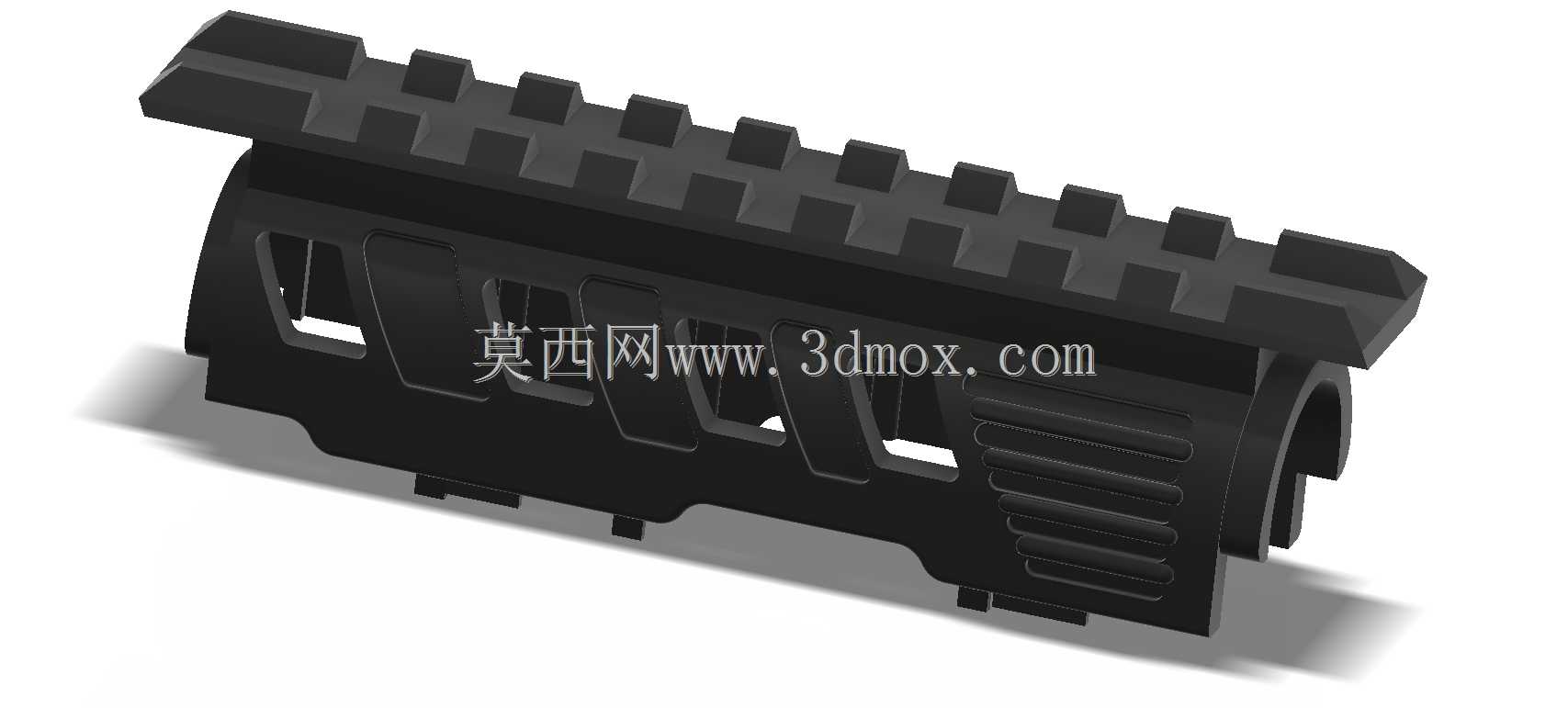

　　从实际应用场景来看，该护手主要替换AK系列步枪原厂上护手位置，顶部通长设计的皮卡汀尼导轨可直接安装光学瞄准镜、红点瞄具、激光指示器等瞄准类附件，无需额外在机匣盖位置加装转接支架，解决了原厂AK机匣盖刚性不足、瞄准附件安装后归零易偏移的问题。护手侧面预留的镂空减重槽并非单纯为了外观设计，一方面是在连续射击过程中提升枪管周围的空气流通效率，加快枪管散热速度，避免长时间连发后护手过热无法握持；另一方面这些镂空结构也可作为侧面附件安装的定位基准，后续拓展加装侧装导轨时可直接依托镂空边缘做定位，无需额外测量找正。

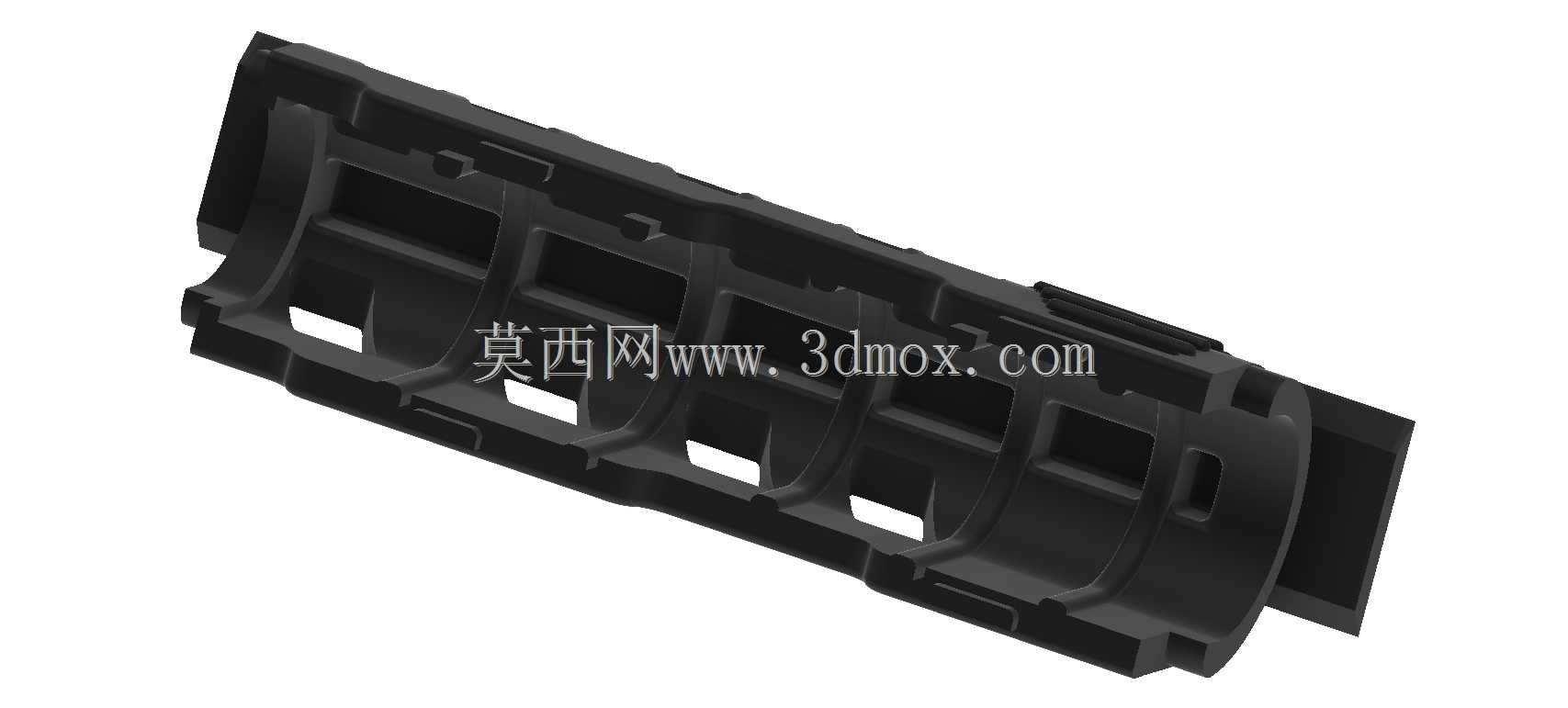

　　结构设计层面，该护手采用上下分体式的卡合固定逻辑，内侧的圆弧定位面完全匹配AK步枪枪管节套前段的外径尺寸，安装时无需对原厂枪械做不可逆的切削改装，直接替换原厂上护手后，通过尾部的卡扣与护木固定销配合即可完成锁紧，安装后整体晃动量控制在0.1mm以内，完全满足瞄准类附件的安装刚性要求。护手顶部的导轨齿间距、齿高尺寸严格执行皮卡汀尼导轨的公差要求，每个导轨槽的宽度控制在5.23mm，相邻齿的中心距为10mm，附件安装时的锁紧螺母可完全卡入导轨槽内，不会出现松脱、滑动的问题。导轨表面做了均匀的防滑纹理处理，在不安装附件的位置也可作为握持接触面，戴战术手套操作时也能保证足够的摩擦力，不会出现打滑脱手的情况。

　　从安装边界尺寸来看，该护手整体长度覆盖从导气箍位置到机匣前端的全部上护木区域，顶部导轨的有效安装长度达到180mm，可同时串联安装红点瞄具与增倍镜的组合，满足不同交战距离的瞄准需求。护手外侧的加强筋结构做了圆角过渡处理，没有尖锐棱角，握持时不会硌手，同时加强筋的厚度经过受力仿真验证，在侧面施加300N的垂直载荷时，整体形变量不超过0.2mm，即使安装重型战术灯、激光指示器等附件也不会出现结构变形。护手下部的定位卡槽完全匹配原厂下护木的连接位置，安装后上下护木的贴合缝隙控制在0.2mm以内，不会出现错位、剐蹭枪管的问题。

　　在实际使用过程中，该护手的结构设计充分考虑了枪械射击时的振动工况，连接位置的卡扣做了加厚处理，可承受7.62mm口径弹药连续射击时的后坐冲击，经过上千发射击循环后也不会出现卡扣断裂、松动移位的问题。护手内部与枪管之间预留了足够的间隙，即使枪管在连续射击后出现热胀形变，也不会与护手内壁发生剐蹭，避免影响枪管的正常浮动精度。侧面的散热槽开孔方向顺着枪管轴线设计，射击时枪口的引流效应可带动空气从散热槽快速流过，带走枪管表面的热量，相比封闭式护手散热效率提升40%以上，可有效延长连续射击的时长，降低过热导致的枪械故障概率。
