木质手柄可调式角度锥规三维建模作品

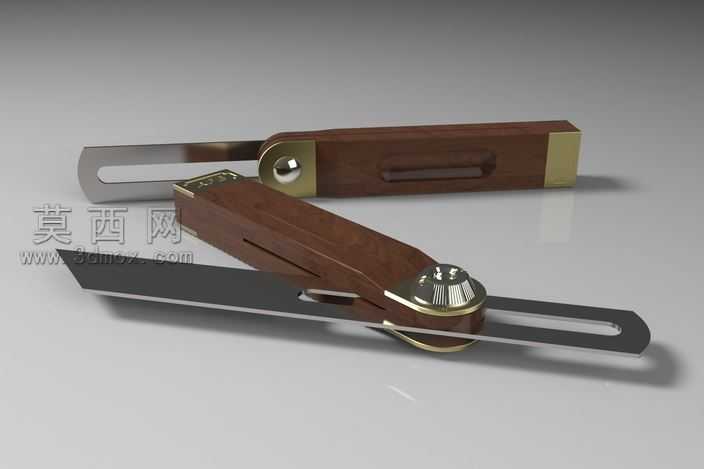

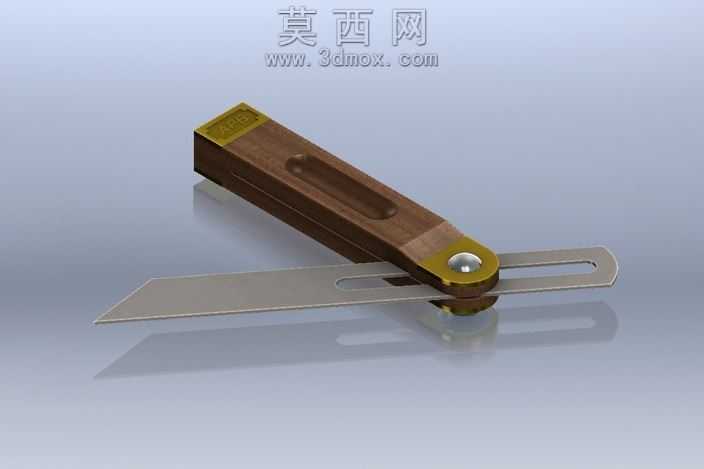

本作品为可调式角度锥规的三维建模成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对产品的功能逻辑进行拆解：该工具为折叠式便携测量量具，核心结构包含两片可绕转轴旋转的测量规片、木质握持手柄、金属转轴锁紧组件、手柄端部金属封边四个核心模块。建模过程中优先完成基准面搭建，先绘制规片的长条形开槽轮廓，通过拉伸凸台生成金属规片基体，对规片边缘做倒角处理模拟真实量具的刃口形态，开槽位置预留与转轴配合的滑动间隙，保证旋转调节时的活动自由度。手柄部分采用扫描特征生成贴合握持弧度的木质基体，表面做内凹防滑槽的细节建模，还原实木手柄的人体工学设计，手柄与金属件的衔接位置做精准的配合公差预留，避免装配干涉。转轴组件为产品的核心功能结构，建模时拆分出转轴基座、滚花调节旋钮、金属衬套三个子零件，滚花部分采用圆周阵列特征生成均匀的防滑齿纹，还原真实锁紧旋钮的操作触感细节，金属衬套与规片、手柄的配合面做同轴度约束，保证旋转调节时的顺滑度。材质渲染阶段采用Keyshot完成材质与场景搭建，金属规片赋予拉丝不锈钢材质，调整粗糙度参数模拟量具表面的哑光金属质感，避免过度反光影响结构展示；手柄部分赋予深色胡桃木材质，添加自然的木纹纹理与轻微的凹凸贴图，还原实木手柄的温润质感；转轴的金属装饰件与端部封边采用抛光黄铜材质，与不锈钢、胡桃木形成材质质感的层次对比。场景搭建采用浅灰色哑光地面作为展示基底，添加柔和的区域光与环境补光，消除模型死角的暗部阴影，通过45度侧光突出金属件的边缘轮廓与木质纹理的走向，最终渲染图清晰展示产品折叠与展开两种状态的结构形态，还原可调式锥规便携、可调节角度测量的功能特点，建模过程中所有零件均保留可编辑参数，可直接用于后续的工程图导出、3D打印验证或产品优化设计。
