模块化发动机连接机械臂概念设计方案

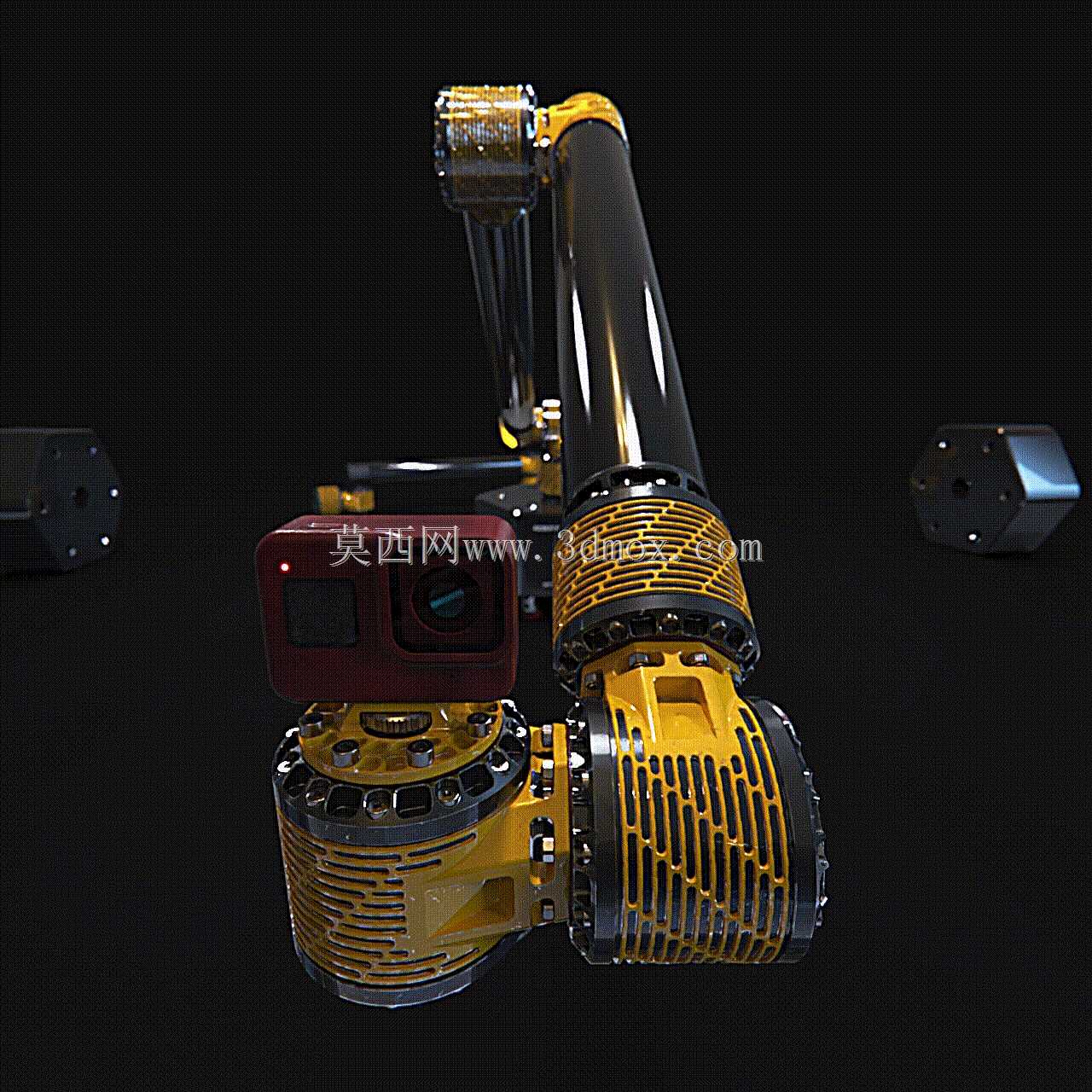

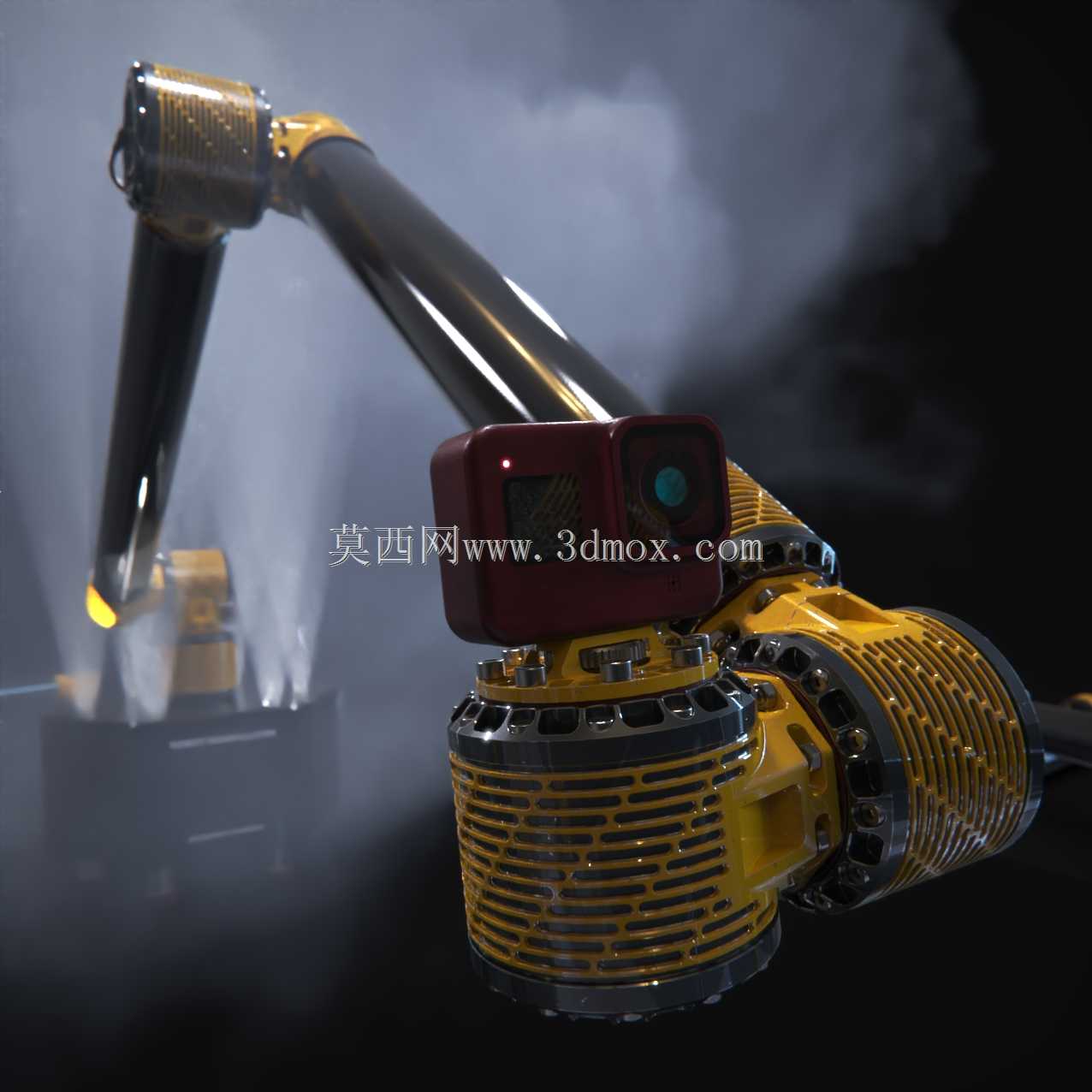

　　这款模块化机械臂的核心设计逻辑，是围绕发动机装配、检修环节的作业痛点展开的，在动力总成生产线上，传统专用工装往往只能适配单一型号发动机的特定工序，面对多机型混线生产、工位柔性调整的需求时，换型成本高、适配周期长的问题十分突出，而这款采用模块化连接架构的机械臂，从关节接口到末端执行器的连接端都做了统一的快换标准设计，能够根据不同排量、不同布置形式的发动机作业需求，快速更换臂段模块、调整作业半径与负载能力，无需重新做整体结构的校核与重构。从实际应用场景来看，它既可以部署在发动机总装线上完成缸盖螺栓精准对位、线束插接、密封胶涂覆这类高精度重复作业，也可以搭配视觉检测模块完成下线前的外观瑕疵排查、管路连接状态核验，甚至在发动机售后维修工位，

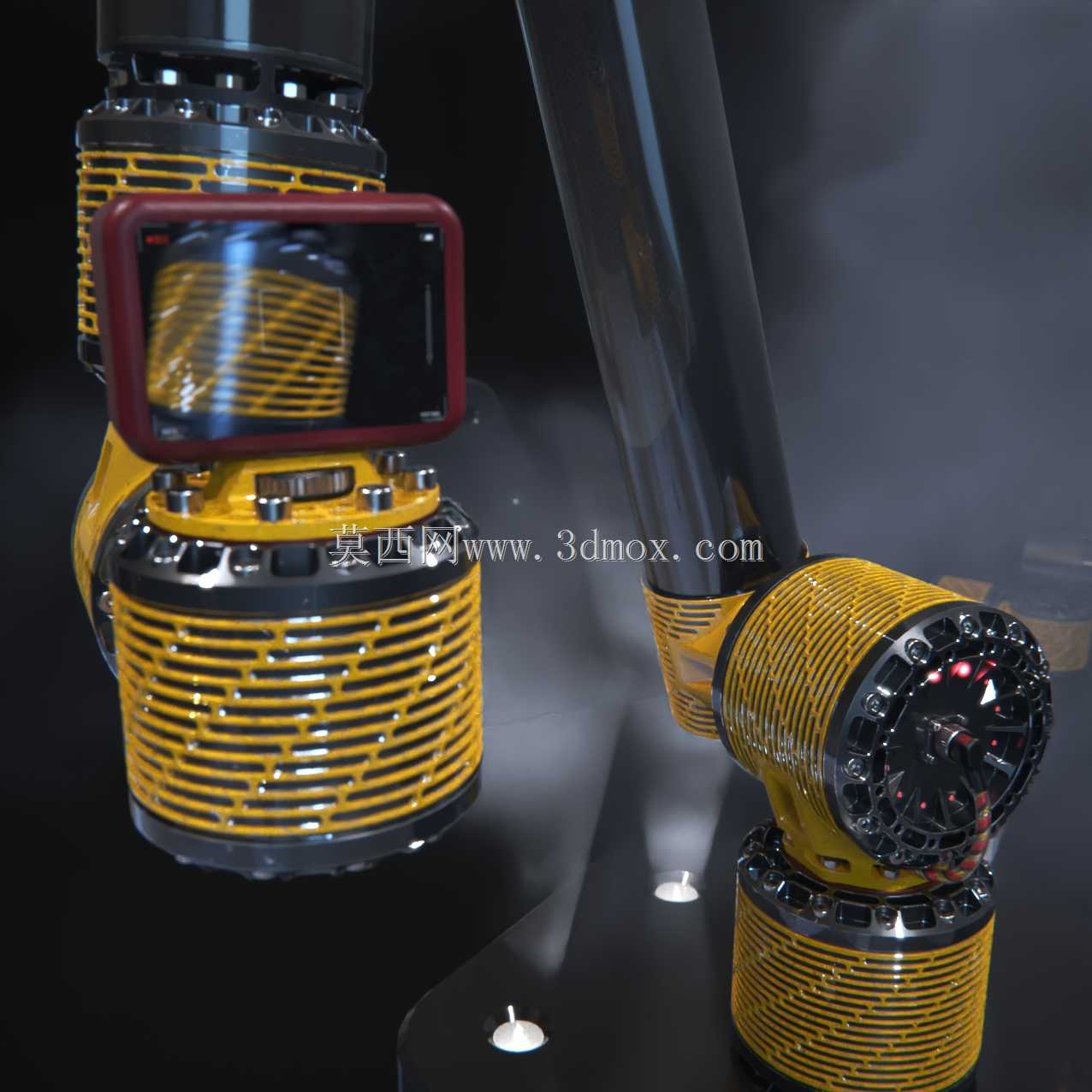

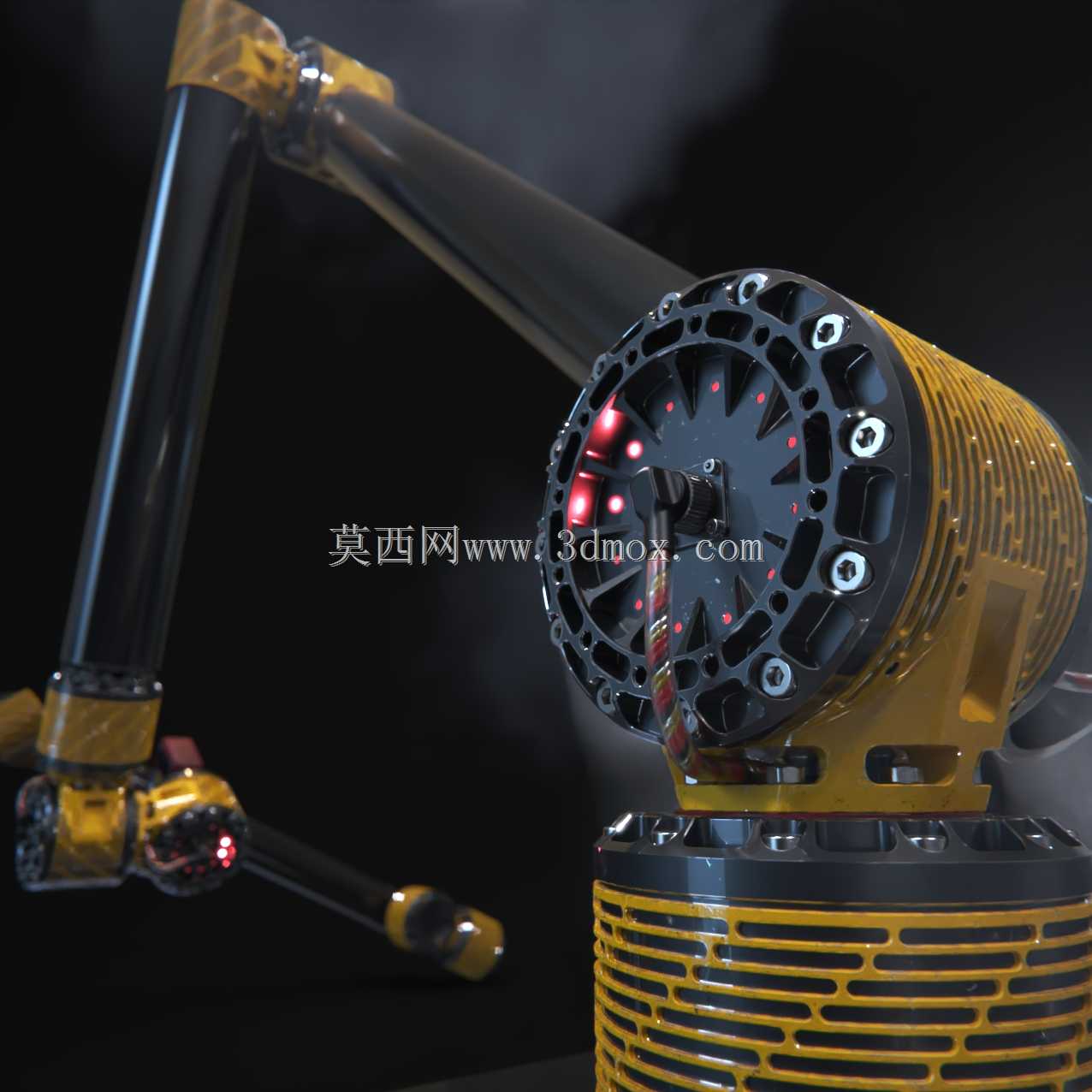

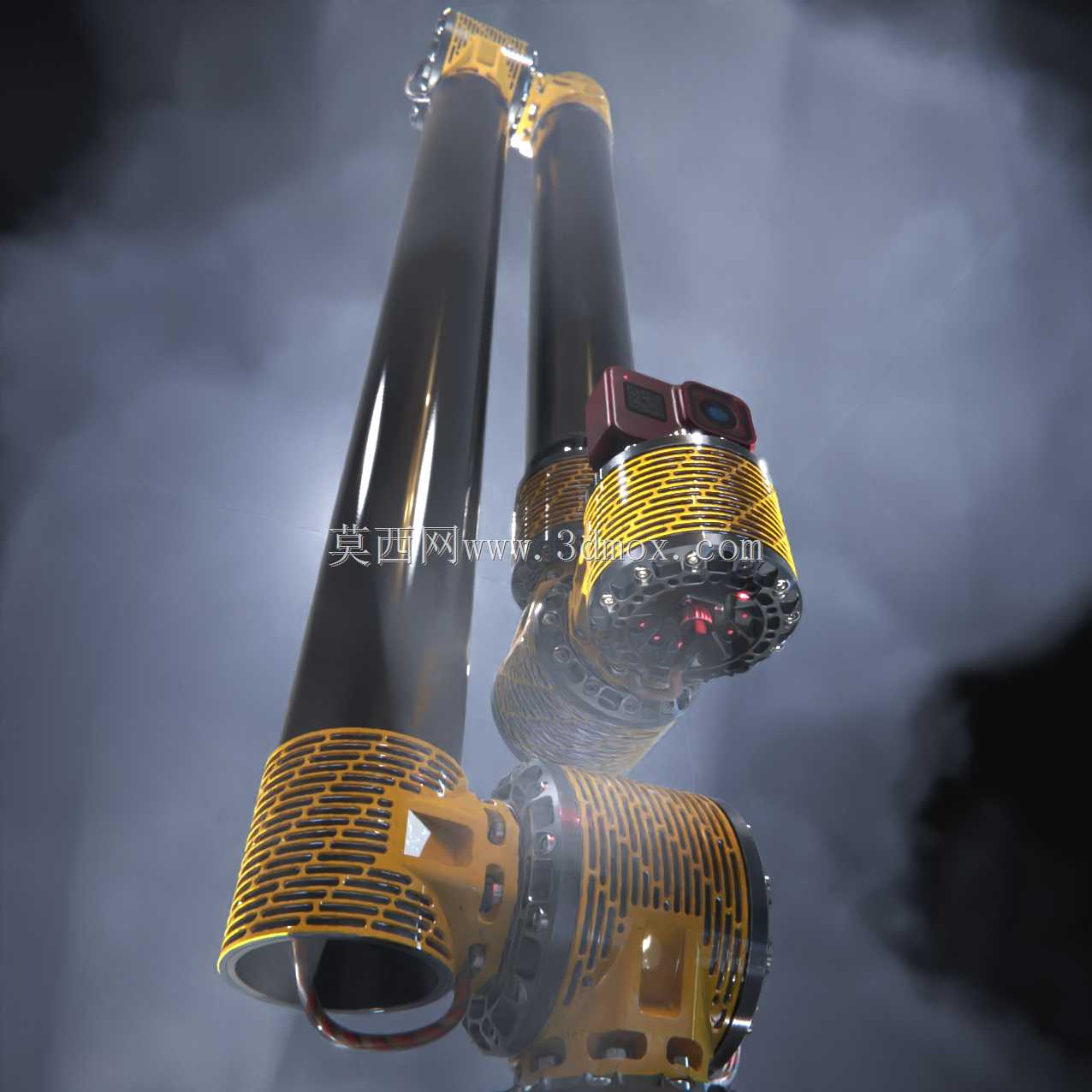

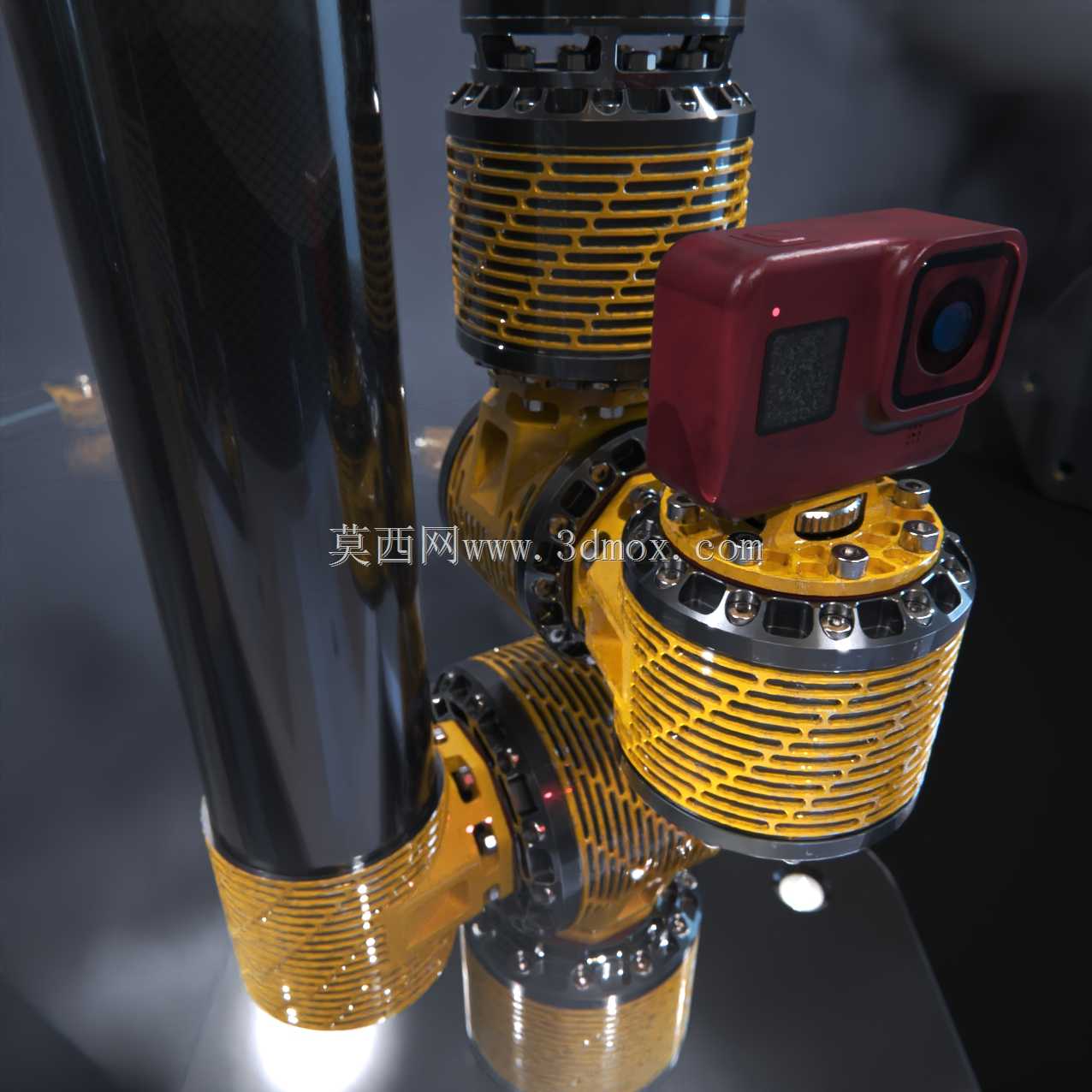

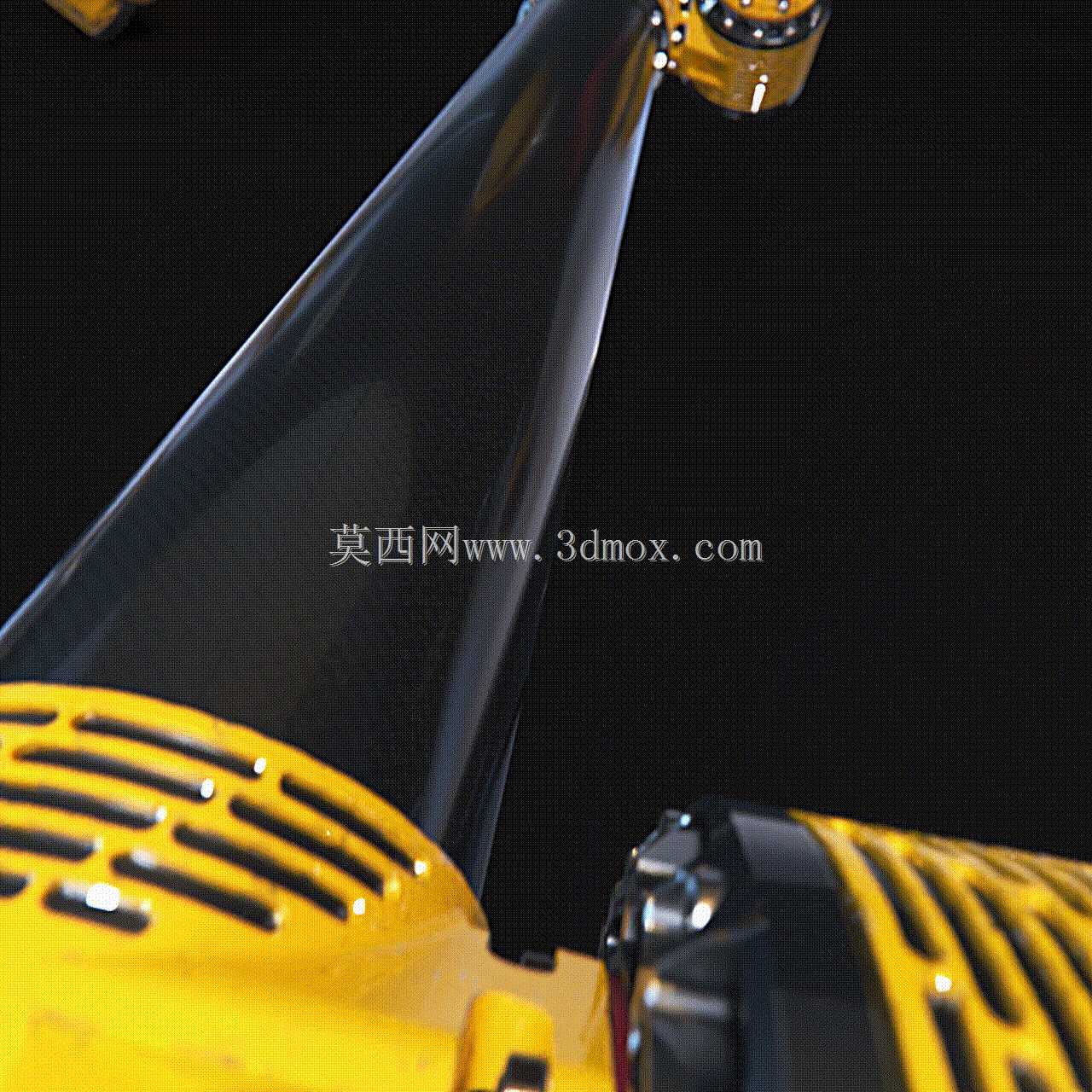

　　更换小负载长臂段模块后，就能完成狭小舱体内的零部件拆装作业，覆盖从生产制造到售后运维的全流程作业需求。在功能特性设计上，这款机械臂的关节驱动单元采用了集成化布局，将伺服驱动、谐波减速、扭矩反馈元件全部整合在关节壳体内，臂身主体采用碳纤维复合材料与高强度铸钢的混合结构，大臂段承担主要负载的部位使用铸钢壳体保证结构刚性，小臂段及延伸臂使用碳纤维材质降低整体运动惯量，既保证了满负载状态下的重复定位精度控制在±0.02mm以内，也能让末端最大运动速度达到1.8m/s，匹配生产线的节拍要求。设计过程中，团队首先梳理了主流乘用车、商用车发动机的周边作业空间边界，将机械臂的底座安装孔位按照通用工业机器人的安装标准做了适配，

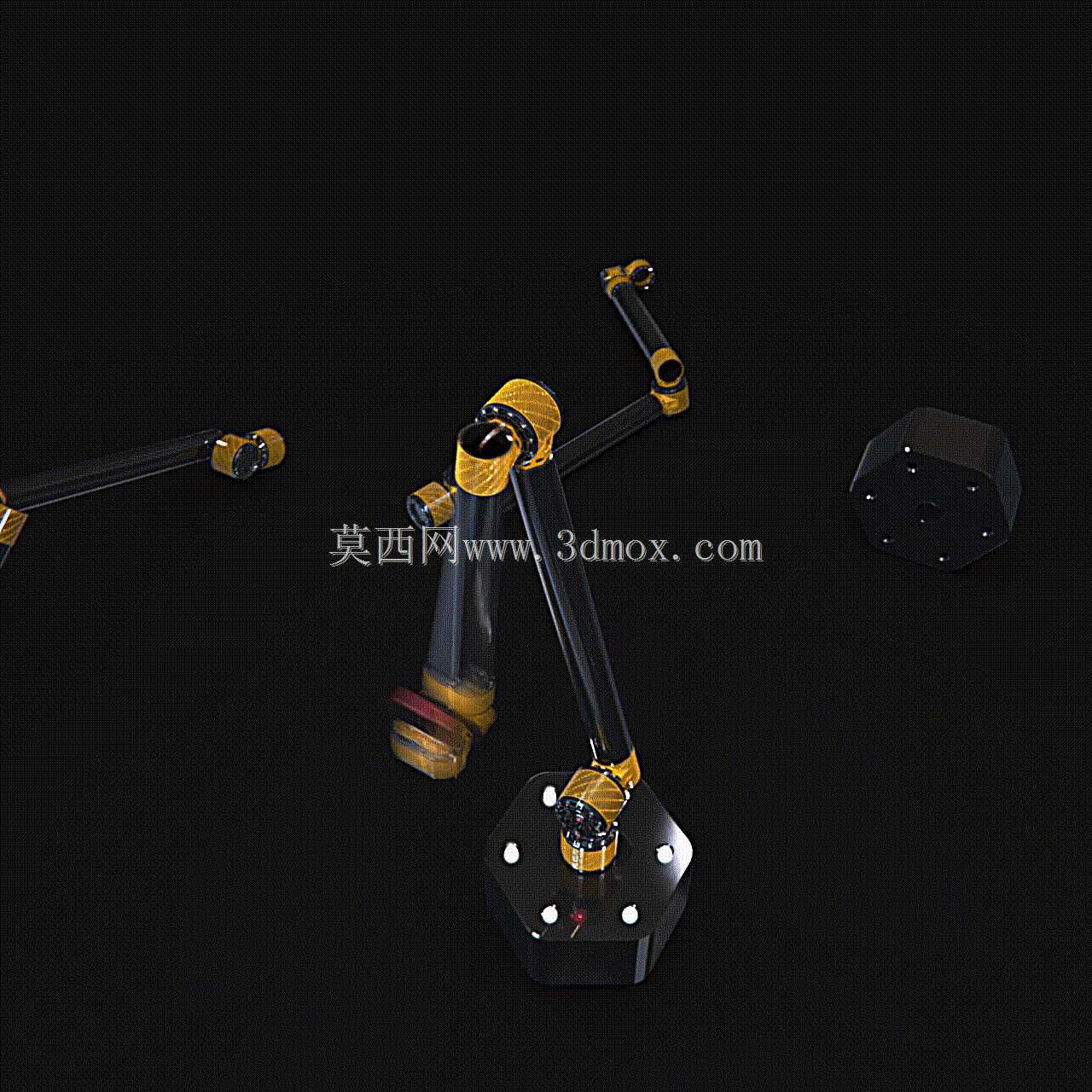

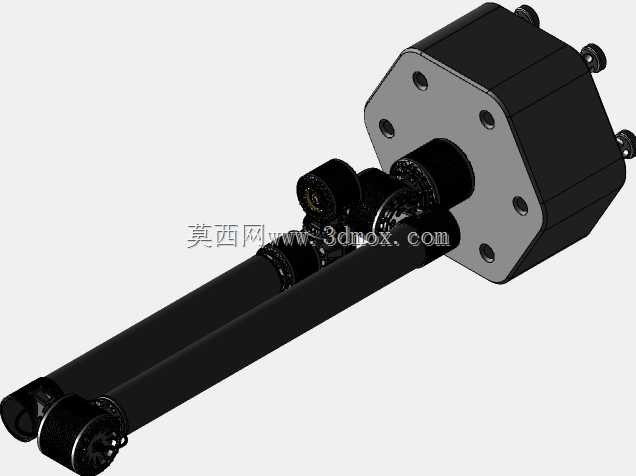

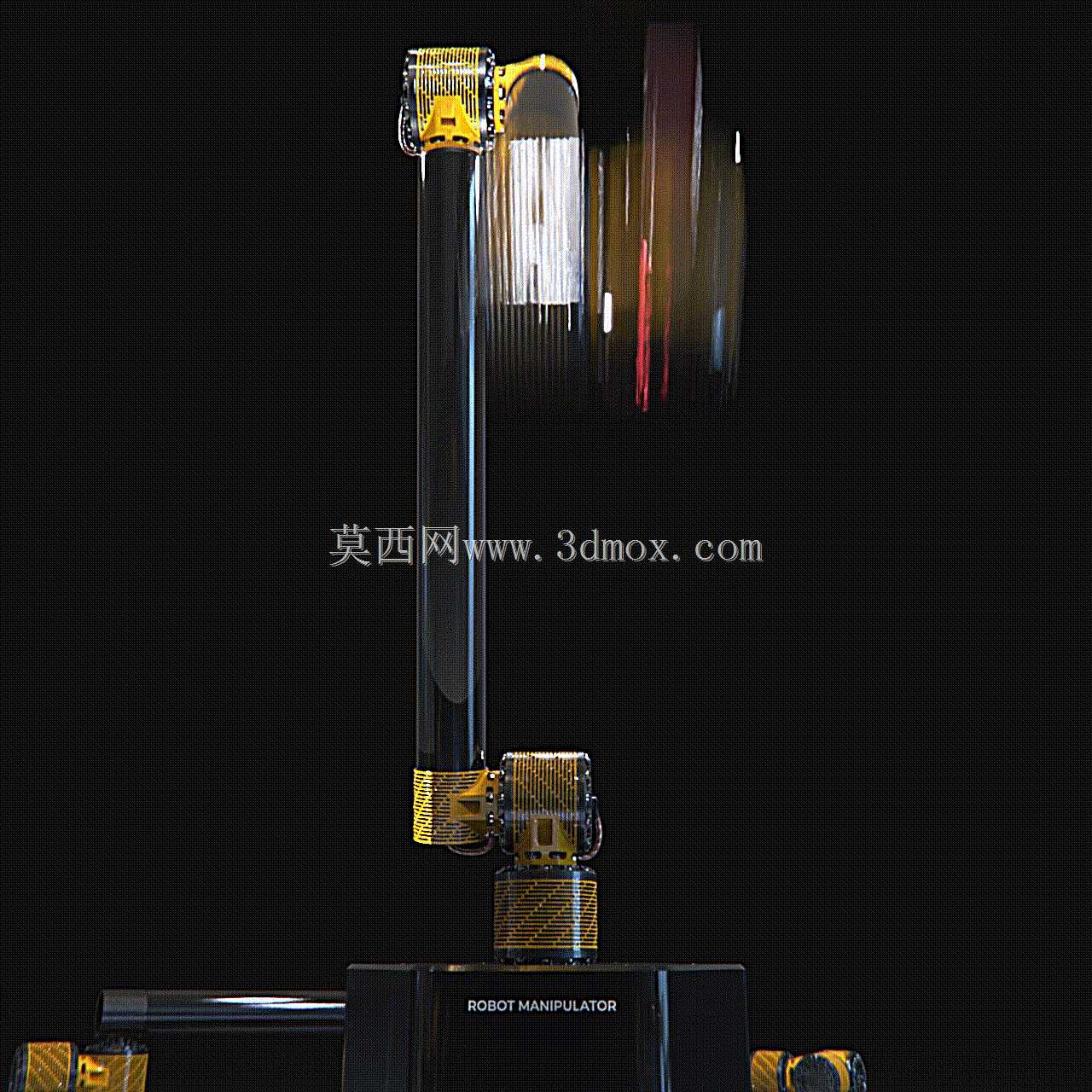

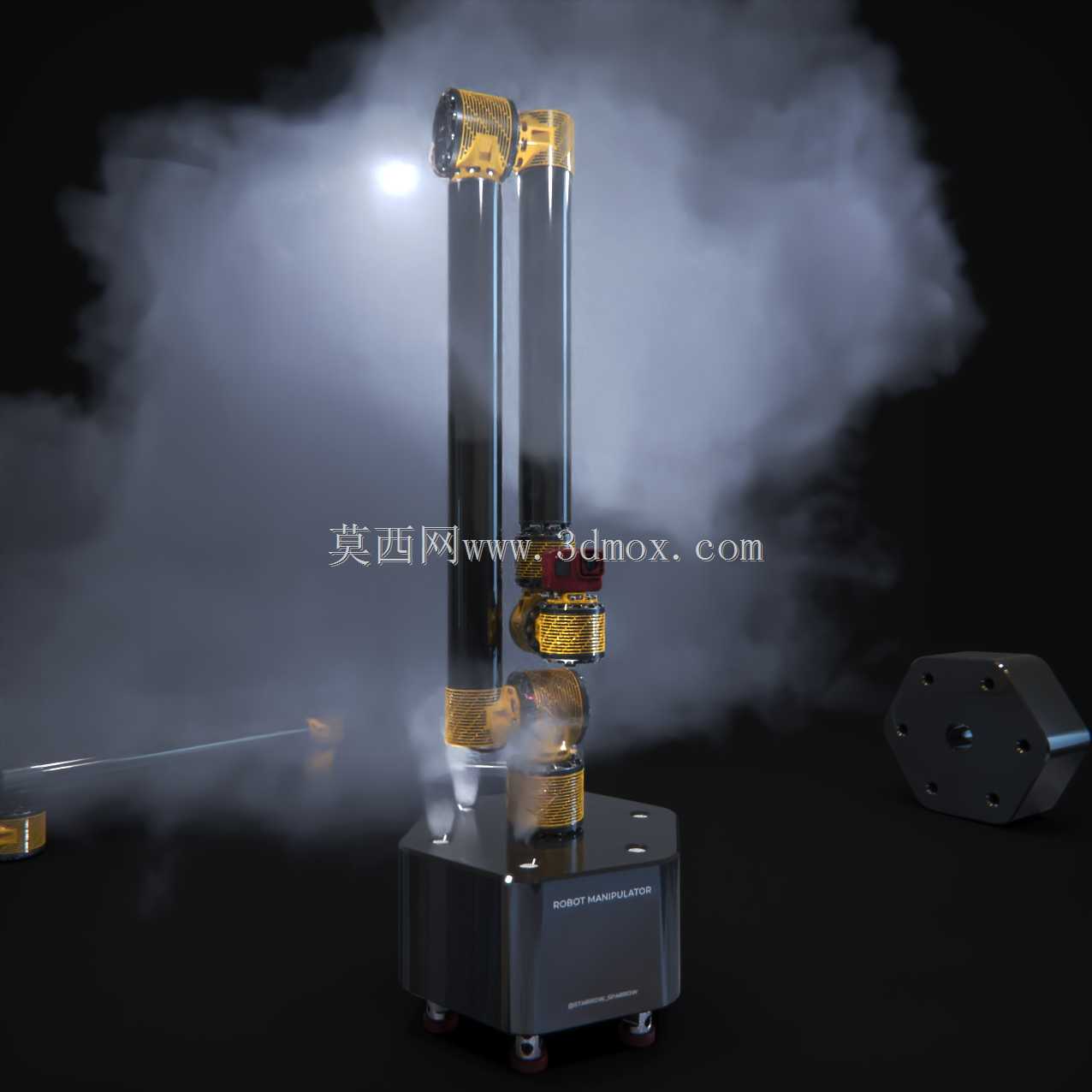

　　底座安装法兰直径为280mm，均布8个M16的安装螺栓孔，能够直接适配现有生产线的机台安装位，无需额外做安装基座的改造；臂展的调节范围通过更换不同长度的中间臂段实现，最短配置下臂展为850mm，适合近距离大负载的螺栓拧紧作业，最长配置下臂展可达2100mm，能够覆盖直列六缸、V型八缸等大尺寸发动机的全部作业面，不会出现作业死角。在关节的密封设计上，所有转动配合面都采用了双唇形密封圈加防尘挡圈的组合结构，防护等级达到IP65，能够适应装配车间内存在少量切削液、金属粉尘的作业环境，避免杂物进入关节内部加速磨损，延长设备的维护周期。末端执行器的连接接口采用了统一的气动、电气一体化快换接口，更换夹爪、拧紧轴、涂胶枪等不同工具时，

　　无需单独接通气路与电路，接口对接的同时就能完成介质与通讯的连通，换型时间控制在10秒以内，大幅提升多工序切换的效率。在管线布局设计上，所有动力线、信号线、气路管线都从臂身内部的走线腔穿过，避免外部走线在运动过程中与周边设备、发动机零部件发生剐蹭，同时在关节转动处设置了专用的管线拖链，预留足够的管线长度余量，保证机械臂在全角度运动时不会出现管线拉扯、弯折损坏的问题。从结构受力的角度来看，设计团队对臂身的关键受力部位做了拓扑优化，在关节连接座、底座安装位这些应力集中的区域做了加强筋布局优化，在保证结构强度满足15kg额定末端负载的前提下，尽可能去除非受力区域的冗余材料，让整机重量比同负载等级的传统工业机械臂降低了18%左右，既降低了关节驱动的负载压力，也减少了安装基座的承重要求。在运动范围的设计上，腰部关节可以实现±180°的回转，大臂俯仰角度范围为-45°到+120°，小臂俯仰角度范围为-60°到+150°，末端腕部具备三个自由度的转动，能够实现任意空间姿态的调整，哪怕是发动机缸体侧面、底部这类倾斜角度较大的作业面，也能调整到最合适的作业姿态，保证作业精度。考虑到生产线的安全防护需求，每个关节都集成了扭矩传感器，当运动过程中碰到障碍物或者人员时，能够在10ms内触发急停，将碰撞力控制在安全阈值以内，避免造成设备损坏或者人员受伤，无需额外加装外部安全围栏就能满足人机协同作业的安全要求，进一步节省生产线的空间占用。
