GAL AR-170黑色室内电视接收天线结构设计

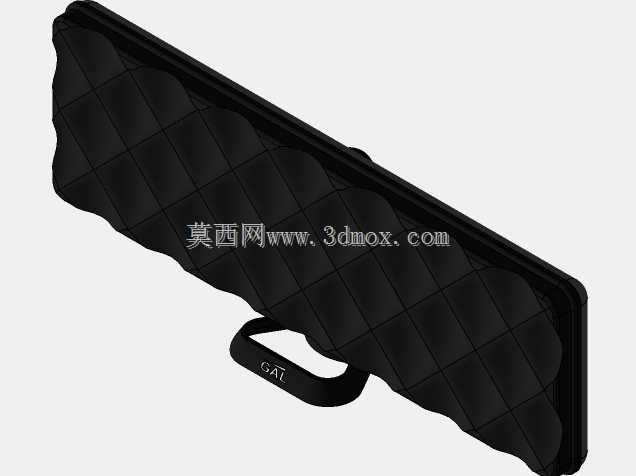

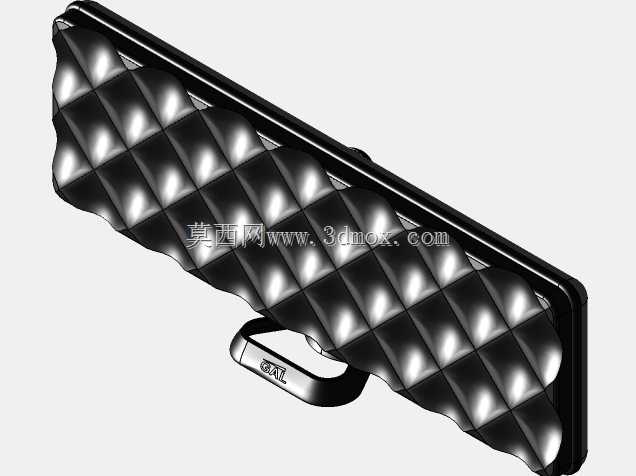

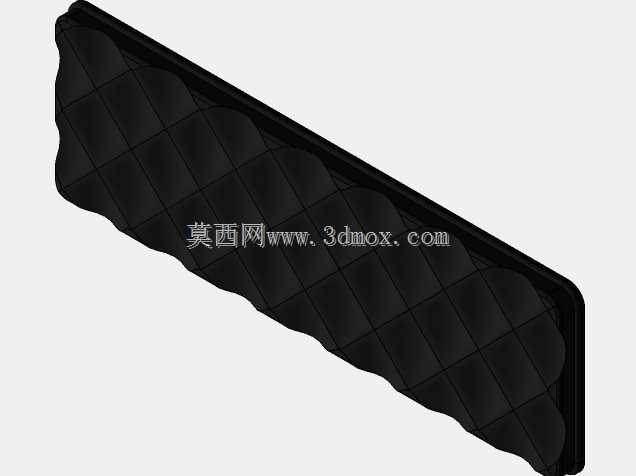

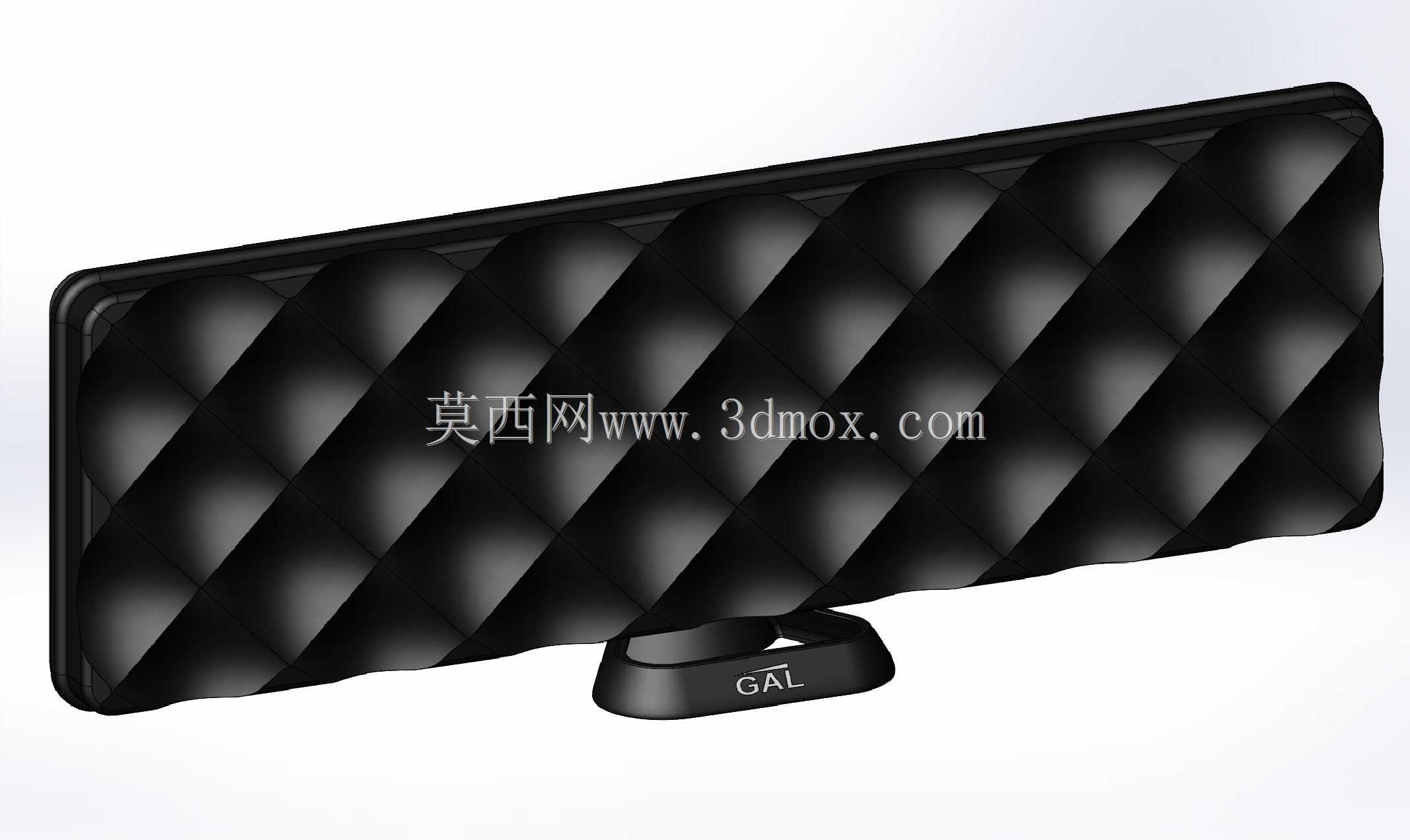

　　这款室内电视天线的结构设计完全围绕民用住宅室内使用场景展开，区别于室外八木天线、抛物面天线的外露安装需求，整机所有结构件都做了圆角钝化处理，没有尖锐凸起，放置在电视柜、桌面等日常家居场景中，不会剐蹭家具表面，也能避免日常活动磕碰造成的损伤。从实际使用逻辑出发，天线主体采用薄型长方体布局，整体厚度控制在较薄的区间，正面做了菱格纹理的凹凸造型，一方面打破纯平面外壳的单调感，另一方面这种凹凸结构能提升塑料外壳的结构刚度，减少大面积平面注塑件容易出现的翘曲变形问题，不需要额外在壳体内部加设加强筋就能保证壳体平整度，降低注塑生产时的缩痕风险。底座部分采用矮脚支撑结构，和主体壳体做了分体式连接设计，底座接触桌面的位置预留了软胶垫安装槽，

　　实际装配时贴上防滑硅胶垫，就能让天线在光滑的漆面、玻璃台面上保持稳定，不会因为轻微触碰就移位，同时底座的支撑角度经过反复调校，让天线主体保持略微仰起的姿态，匹配室内信号入射的常规角度，减少信号反射损耗。从功能实现层面看，天线内部的振子布局完全贴合外壳的内部腔体空间，没有做多余的结构冗余，菱格造型的外壳壁厚均匀，不会对内部振子的信号接收造成额外的金属遮挡，外壳选用的ABS塑料材质介电常数稳定，不会在信号穿过壳体时产生过多的信号衰减，保证UHF、VHF频段的地面数字电视信号都能稳定被振子捕获。安装边界上，整机的横向长度适配常规电视柜的空余摆放空间，不会占用过多台面位置，底座的支撑跨度经过计算，即使天线主体受到轻微的侧向推力，

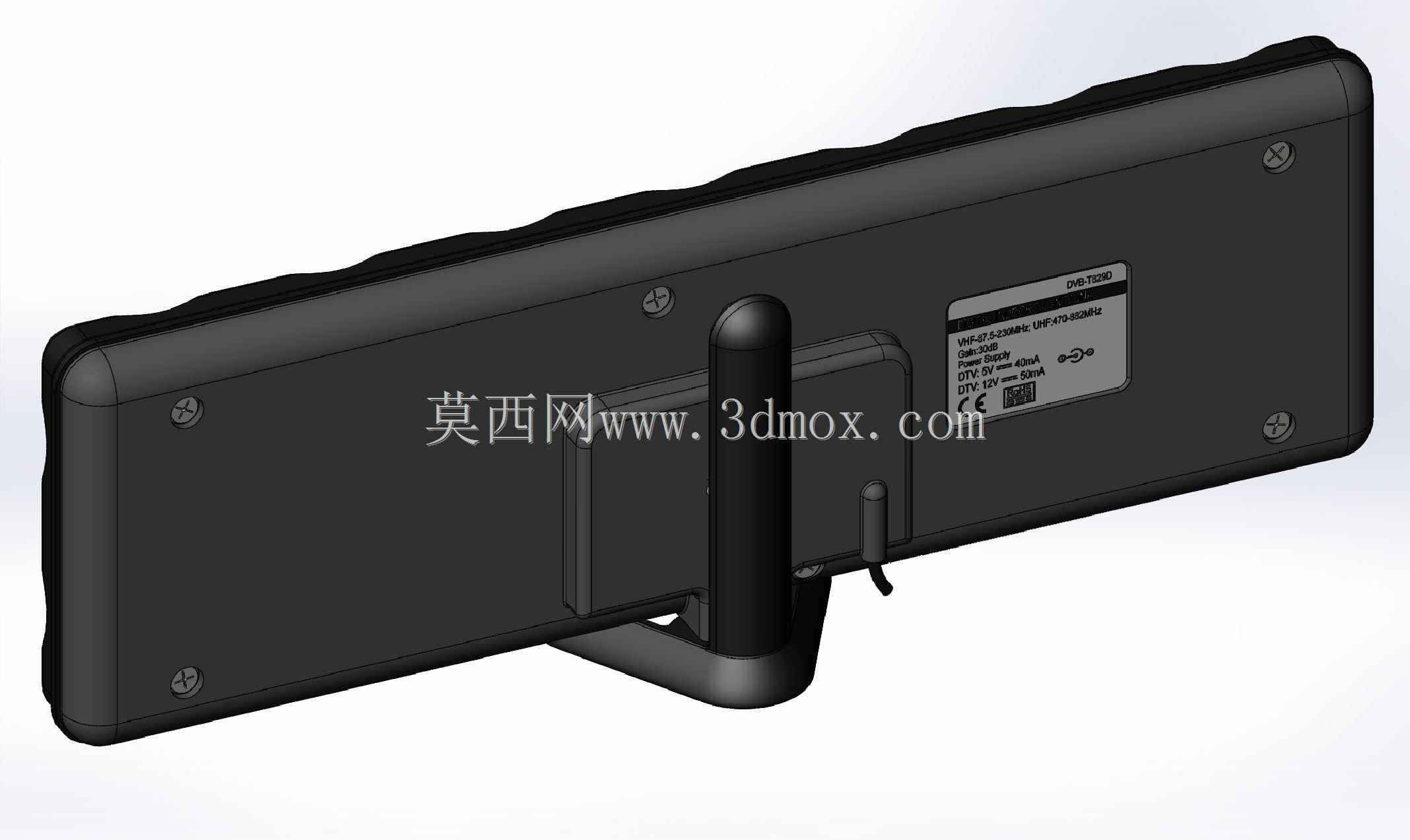

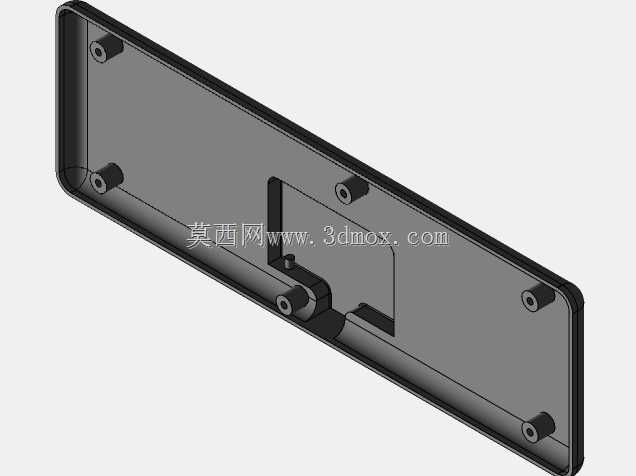

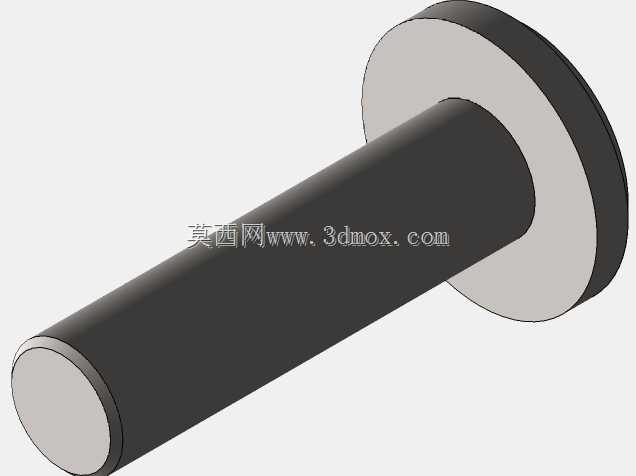

　　整机的重心也始终落在底座支撑面范围内，不会出现侧翻问题。接线端口设置在主体背部的下沿位置，和底座的出线槽对齐，连接馈线后线缆可以顺着底座背部的走线槽向下延伸到桌面下方，不会让线缆在台面上杂乱缠绕，保持摆放区域的整洁。在结构细节处理上，主体和底座的连接采用卡扣加定位柱的组合方式，不需要额外打螺丝就能完成装配，生产组装时的工序更简单，后续如果需要检修内部振子或者放大电路，只需要撬开卡扣就能拆开壳体，不会对壳体造成不可逆的损伤。外壳表面做了哑光磨砂处理，不会像亮面外壳那样在室内灯光下产生明显的反光，避免干扰用户观看电视时的视线，黑色的外观配色也能适配大多数现代家居的装修风格，不管是浅色还是深色的电视柜都能协调搭配，不会显得突兀。

　　从信号适配的角度，这款天线的内部振子覆盖地面数字电视的全频段接收范围，不需要用户额外调整振子角度，只要放置在靠近窗户或者信号遮挡较少的位置，就能稳定接收本地发射的地面数字电视信号，满足日常家庭收看免费电视节目的需求，相比需要打孔安装的室外天线，这款室内天线不需要破坏墙面，也不需要做防水防雷处理，租房用户也可以随意摆放移动，更换居住位置时可以直接带走，适配性更强。结构设计时还考虑了长期使用的散热需求，虽然天线内置的信号放大电路功耗很低，但还是在壳体背部的隐蔽位置开设了细密的通风槽，空气可以通过通风槽形成微弱的对流，带走电路工作产生的微量热量，避免长期密闭导致电路元件老化加速，延长整机的使用寿命。
