复古摩托罗拉款寻呼机带保护套结构设计

　　本次拆解建模的这款寻呼机，是九十年代民用移动通讯场景下的典型手持终端产品，配套的硬质保护套也是同期该类设备的标准配件，整体结构完全还原量产机型的装配逻辑与使用边界。从实际应用场景来看，该类设备主要用于公共移动通讯网络覆盖下的单向信息接收，用户可通过设备获取文字讯息、时间提醒与呼叫提示，在移动电话尚未普及的阶段，是外勤人员、商务从业者保持通讯联络的核心便携设备，日常多放置于衬衫口袋、腰挂皮套中携带，因此整体结构设计完全围绕便携性、抗跌落性与低功耗运行展开。

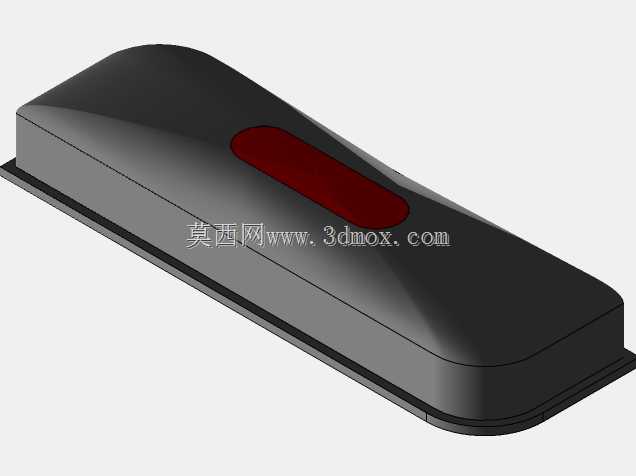

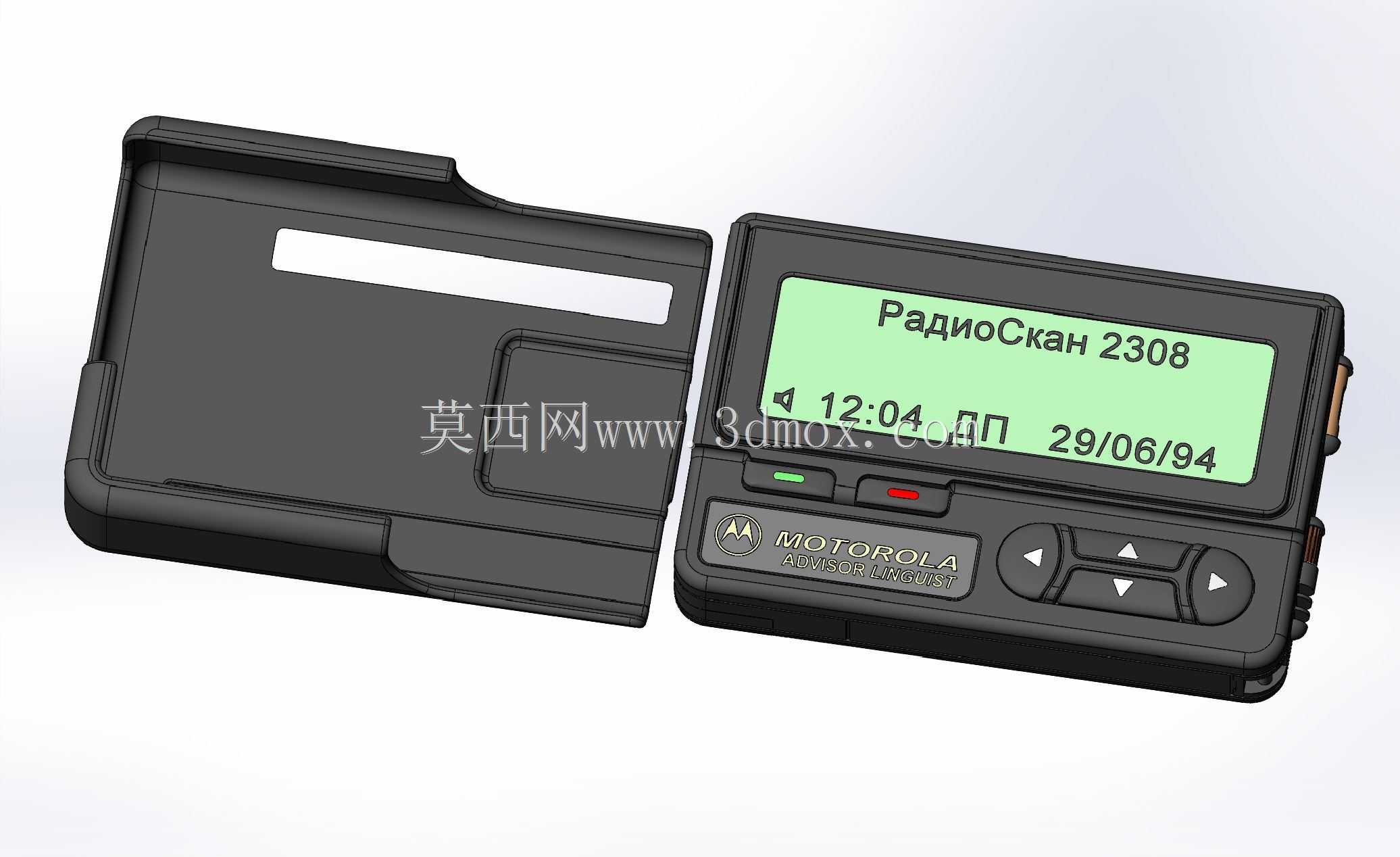

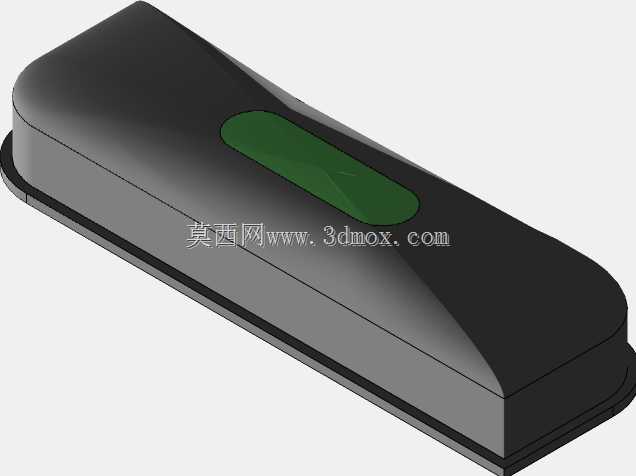

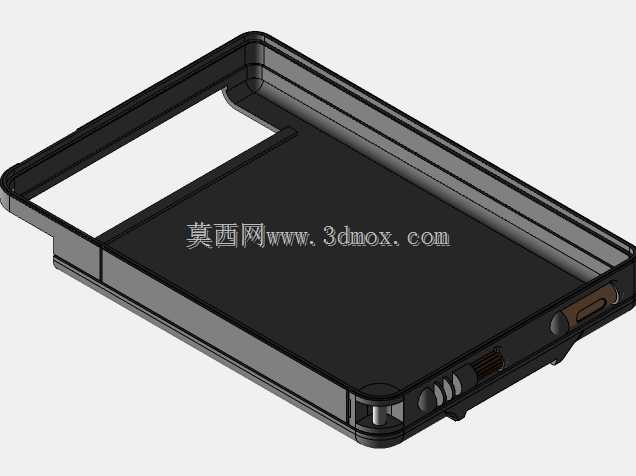

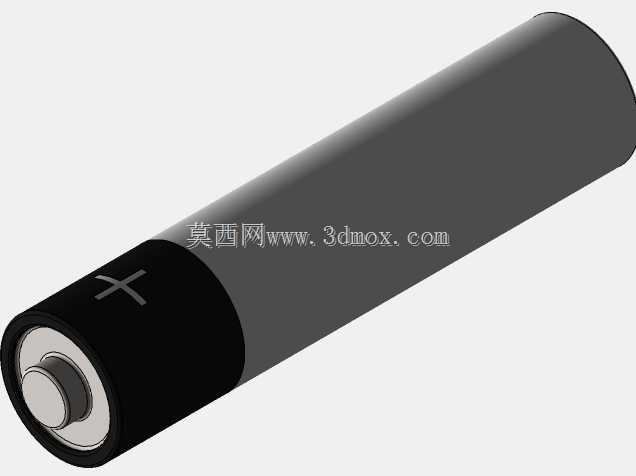

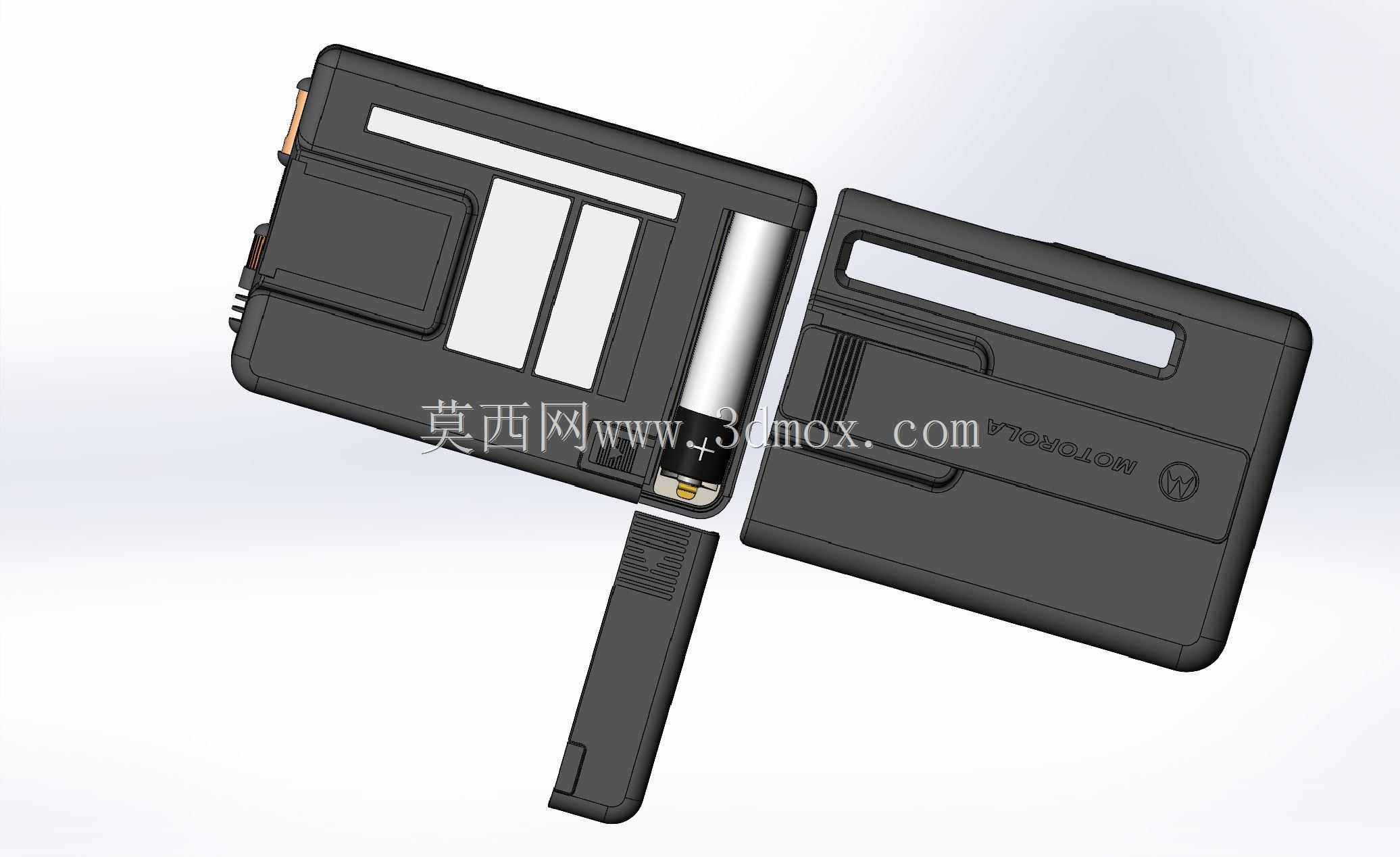

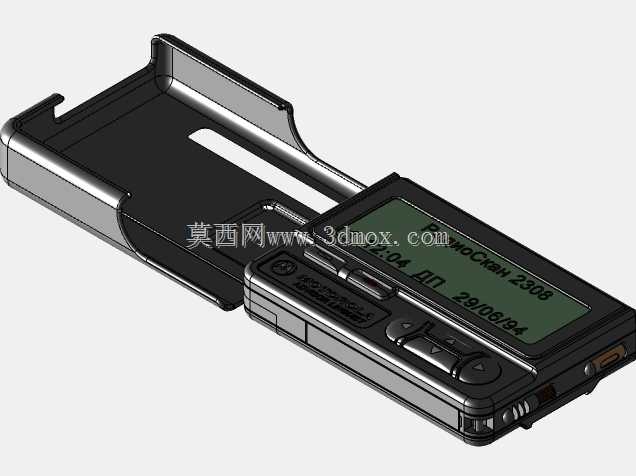

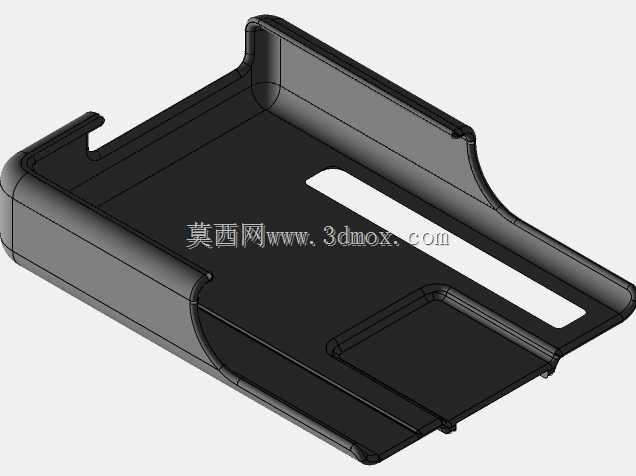

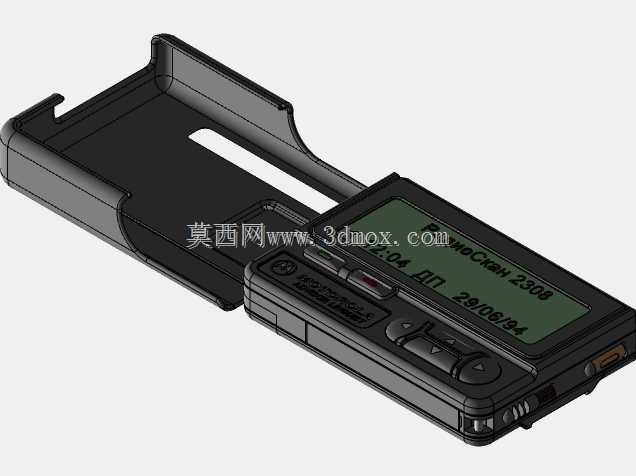

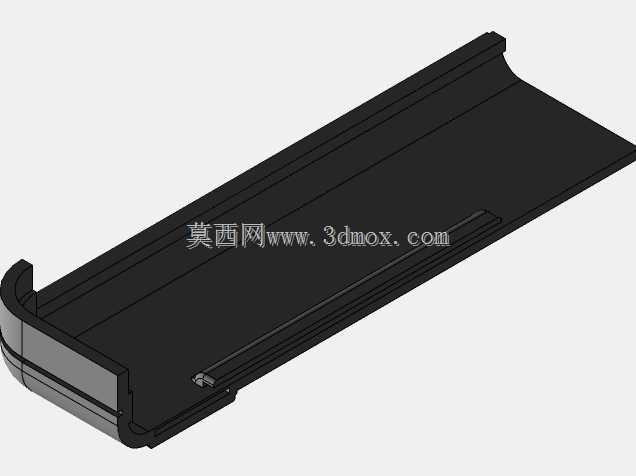

　　从功能特性来看，设备正面集成了单色段码液晶显示屏，可同时显示接收讯息内容、当前时间、日期与讯息状态标识，屏幕下方设置的功能按键覆盖讯息翻页、删除、确认与提示音切换的全部操作逻辑，顶部的红绿状态指示灯分别对应讯息接收提醒与电源状态反馈，机身侧面预留的旋钮结构用于调节振动提示强度与开关机控制，背部的电池仓采用卡扣式锁紧结构，适配两节七号碱性电池即可维持数周的待机时长，完全满足当时用户长期外出无需频繁充电的使用需求。配套的保护套采用硬质工程塑料注塑成型，内侧预留的定位筋位刚好与寻呼机机身侧面的凹槽完全贴合，装入后不会出现松脱晃动，保护套正面的开槽位置刚好避让屏幕与按键区域，无需取出设备即可完成全部操作，侧边的挂绳孔位可搭配挂绳防止设备滑落，保护套边缘做了1.5mm的加厚凸起处理，跌落时可优先接触受力面，避免屏幕与机身直接磕碰受损。

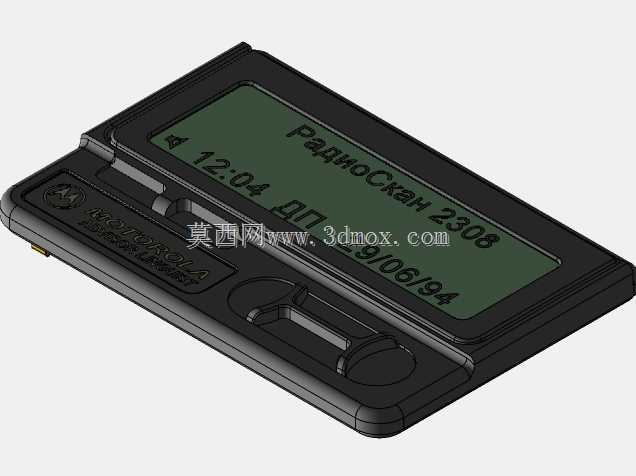

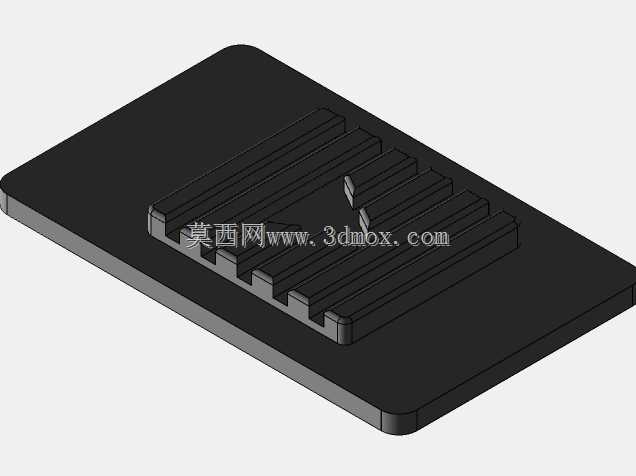

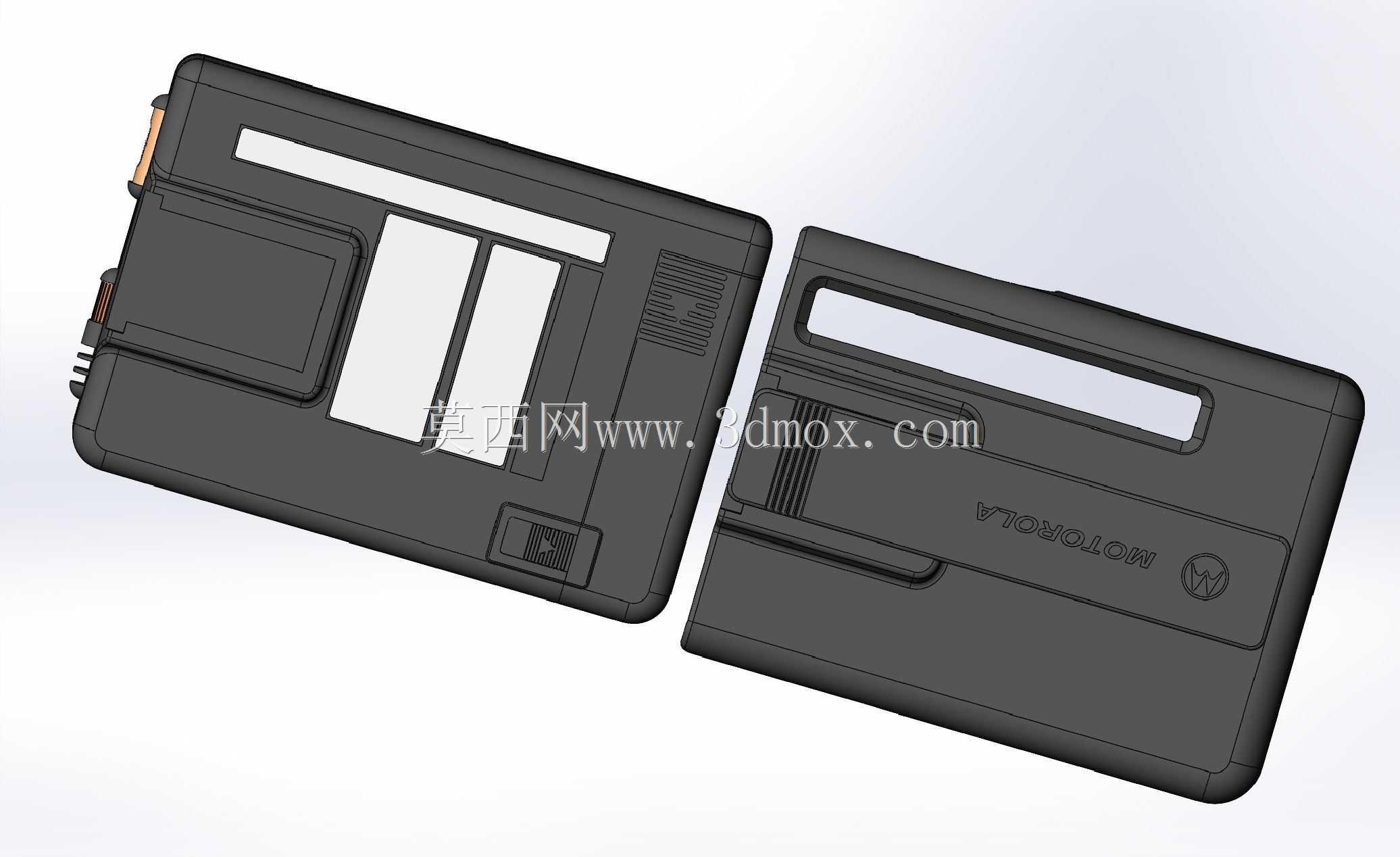

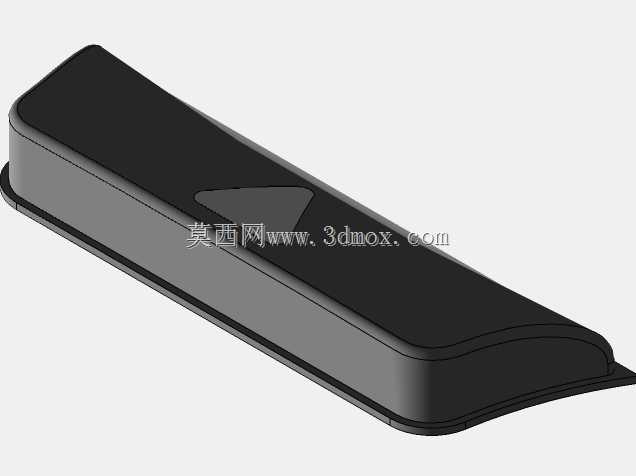

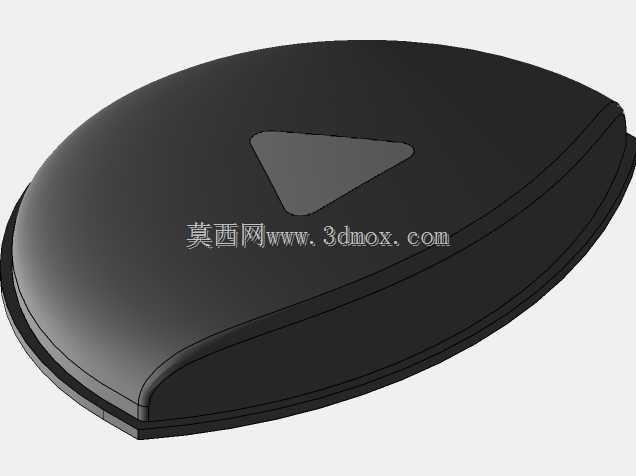

　　从设计思路来看，整机采用上下壳扣合加螺丝锁紧的装配结构，上壳预留的屏幕安装槽位做了0.2mm的台阶定位，液晶屏幕通过双面胶与减震泡棉固定在槽位内，可抵消日常携带过程中的振动冲击；按键区域采用独立的硅胶按键帽与内部锅仔片配合，按键行程控制在0.3mm，按压力度控制在1.5N，兼顾操作反馈与壳体密封性能；内部PCB板通过四个定位柱与下壳固定，板上集成的射频接收模块、解码芯片与蜂鸣器、振动马达的安装位置都做了对应的避让空间，蜂鸣器出声孔开设在机身下侧，避免放置在口袋时被布料遮挡导致提示音过小，振动马达采用偏心轮结构，安装在机身靠近边角的位置，振动时的震感传递更直接。

　　从外形尺寸与安装边界来看，寻呼机本体的长宽高尺寸控制在82mm×54mm×18mm，刚好适配常规衬衫口袋的尺寸，装入保护套后的整体尺寸为90mm×60mm×22mm，保护套壁厚均匀控制在1.8mm，注塑成型时不会出现缩痕与翘曲问题；机身所有外露边角都做了R2的圆角处理，握持时不会硌手，保护套与机身的配合间隙控制在0.1mm，既方便用户快速装入取出，又不会出现晃动异响；屏幕区域的透明视窗采用PMMA材质，与上壳采用超声波焊接固定，密封等级可达到IP54，日常使用中可抵御汗水与零星雨滴的侵入。建模过程中完全还原了所有结构细节，包括机身表面的摩托罗拉标识蚀刻、按键上的方向符号、电池仓内的极性标识，甚至保护套内侧的脱模斜度与顶针位置都按照量产注塑件的工艺要求做了还原，所有配合面的公差都按照民用数码产品的通用公差标准设置，可直接用于结构验证、复古数码展品复刻或者3D打印实物制作。
