民用手持便携双向通讯对讲机结构设计

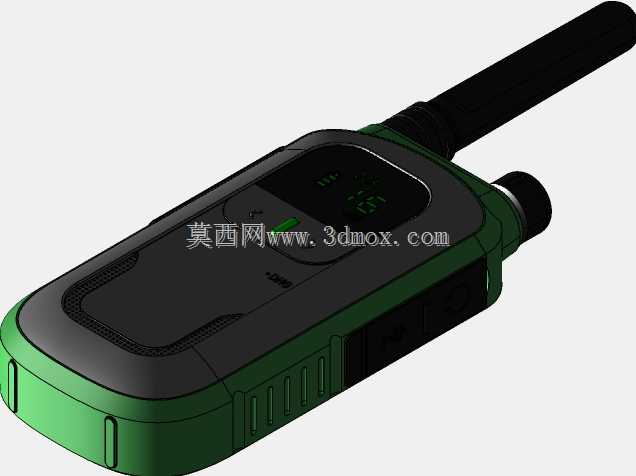

　　这款手持对讲机的结构设计，首先围绕民用短距离通讯的实际场景展开，覆盖物业园区巡逻、户外组队出行、餐饮门店后厨前厅协同、小型工地现场调度等高频使用场景，这类场景普遍存在通讯距离适中、设备需长时间手持携带、操作频次高、可能遭遇轻微磕碰与泼溅的使用特点，因此设计阶段没有盲目追求专业级电台的冗余性能，而是在便携性、操作便捷性、结构可靠性之间做了针对性平衡。从外形尺寸来看，整机控制在单手握持的舒适区间，机身厚度适配成年人手掌自然握持的弧度，侧边做了内收的防滑纹理处理，长时间握持不会产生硌手的不适感，天线采用外置可弯折的橡胶包裹结构，安装位置位于机身顶部偏右区域，避开手持时虎口的触碰范围，同时天线根部做了密封加固结构，日常携带时剐蹭到背包、

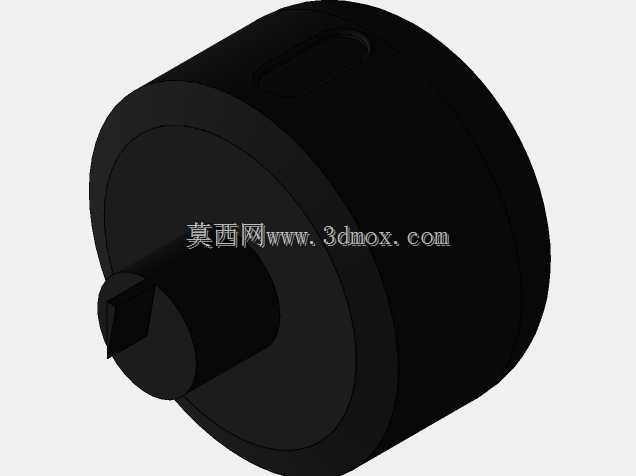

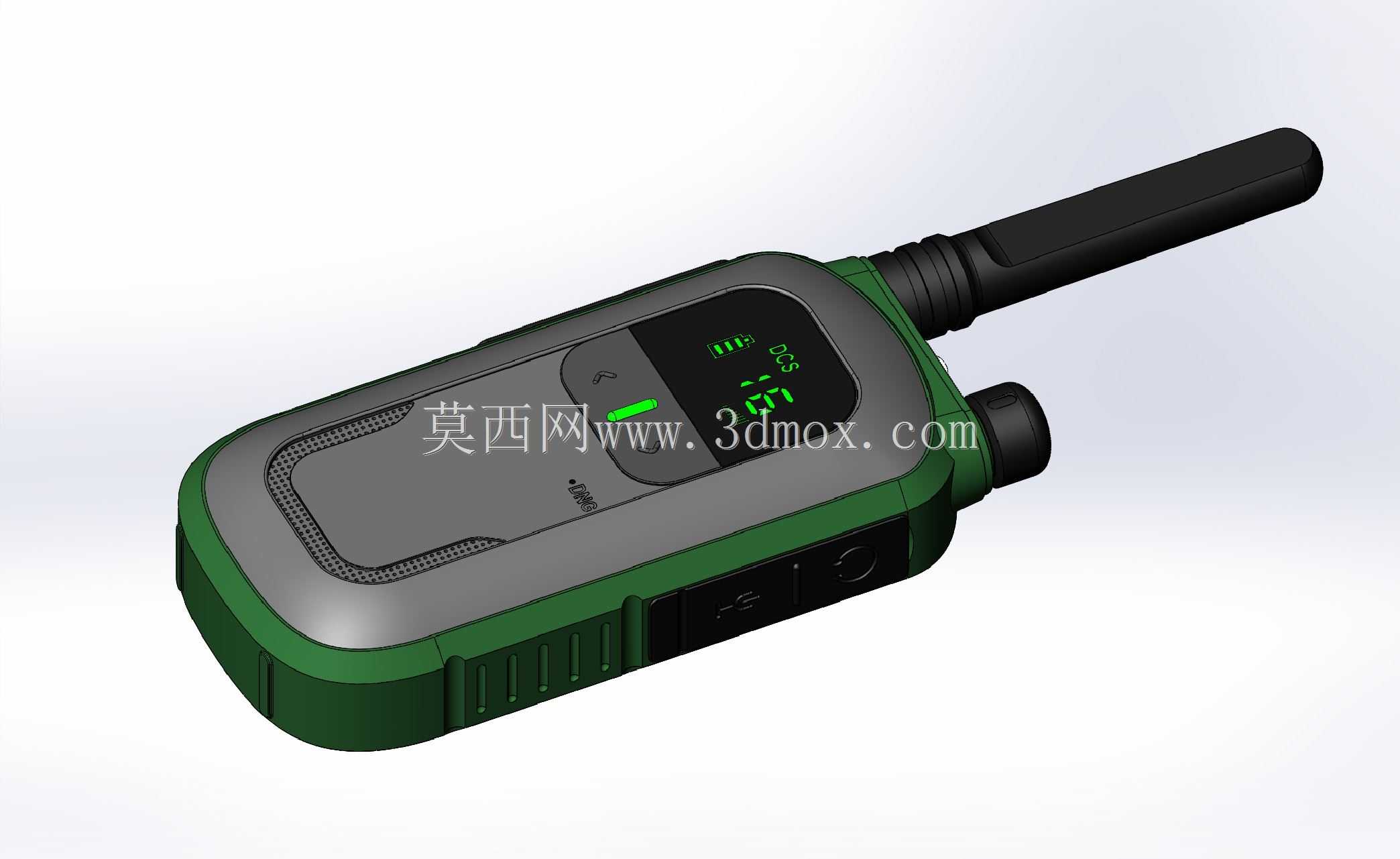

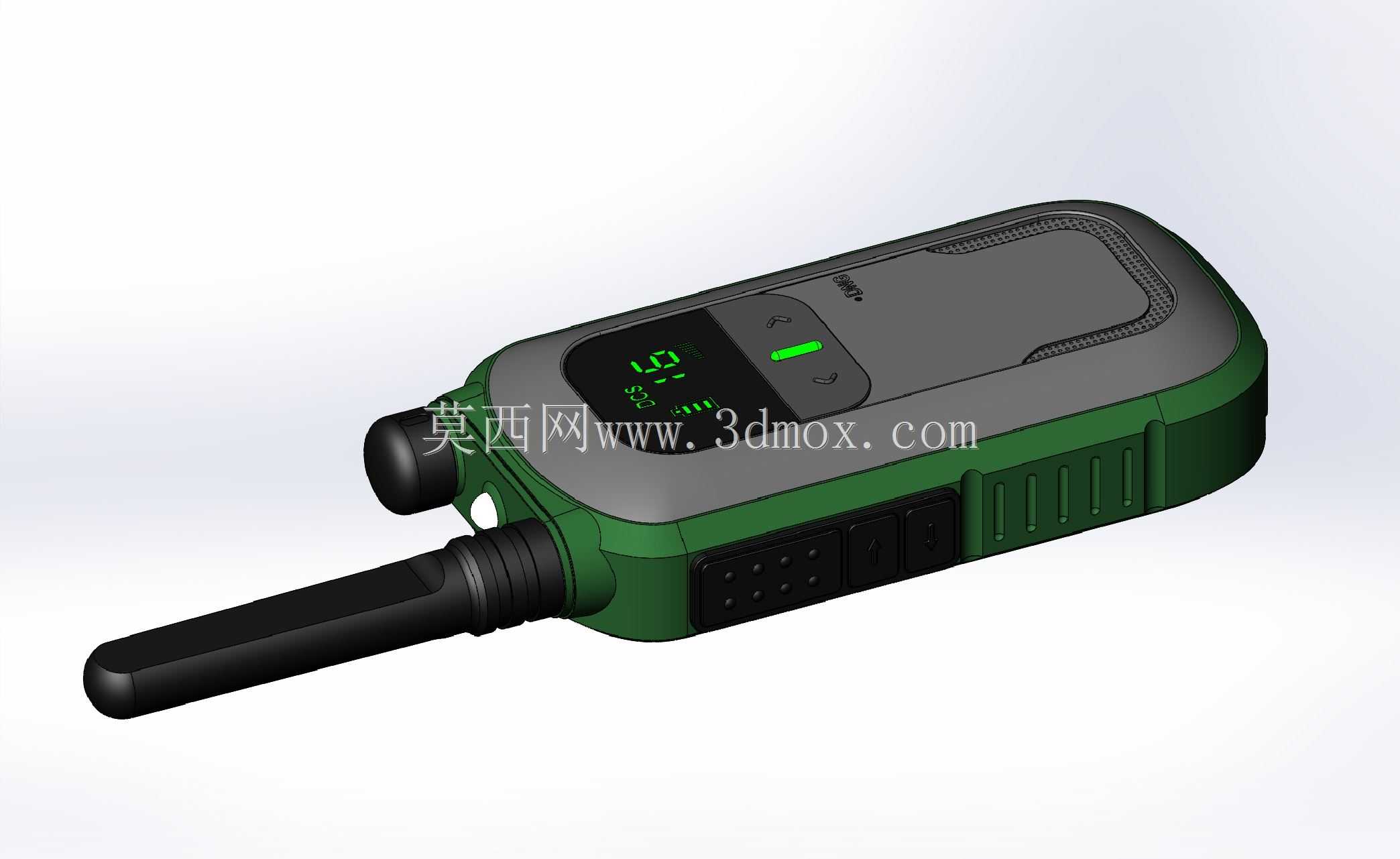

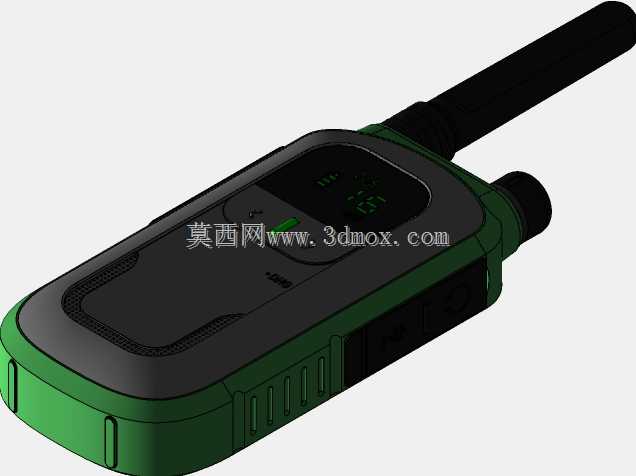

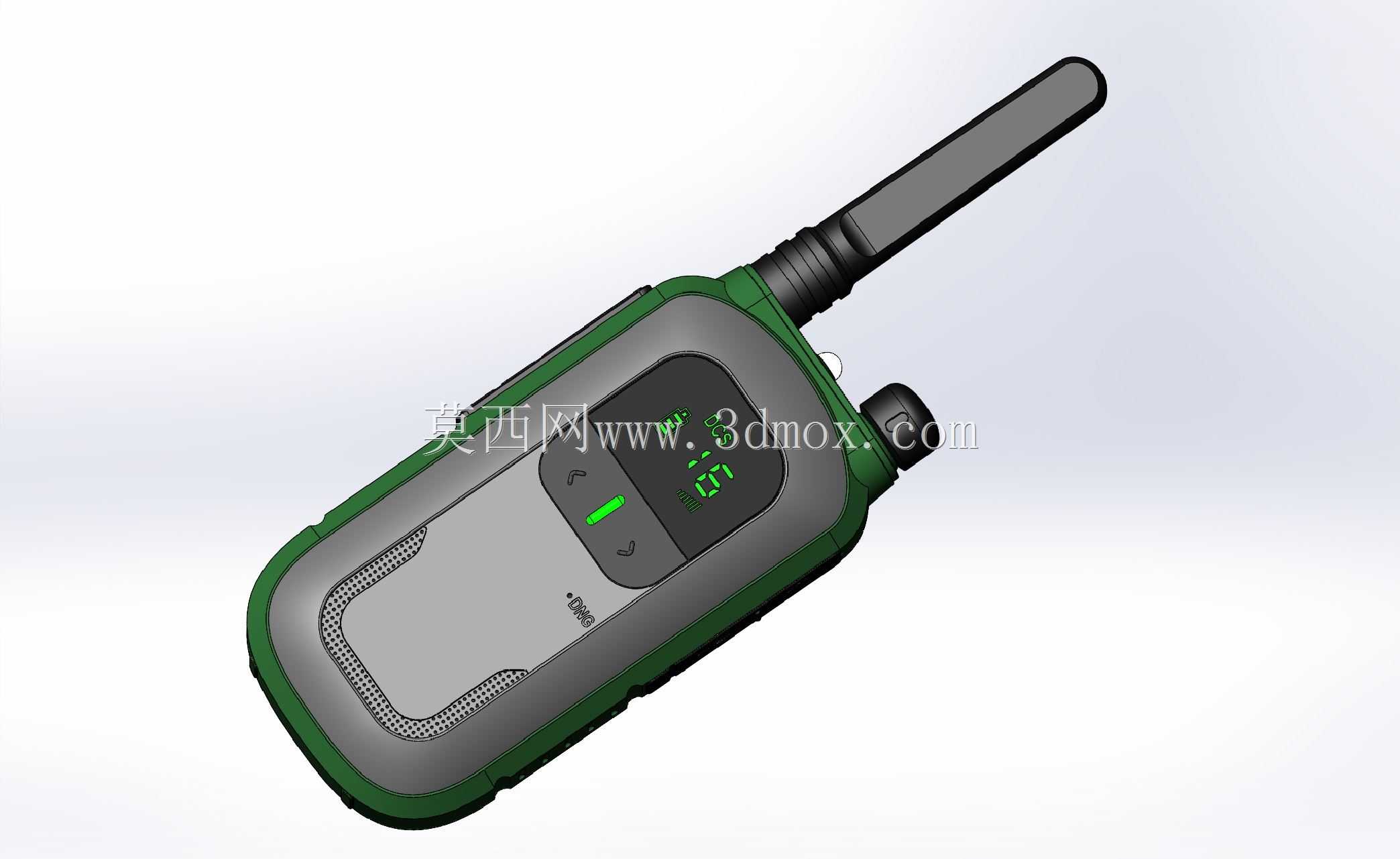

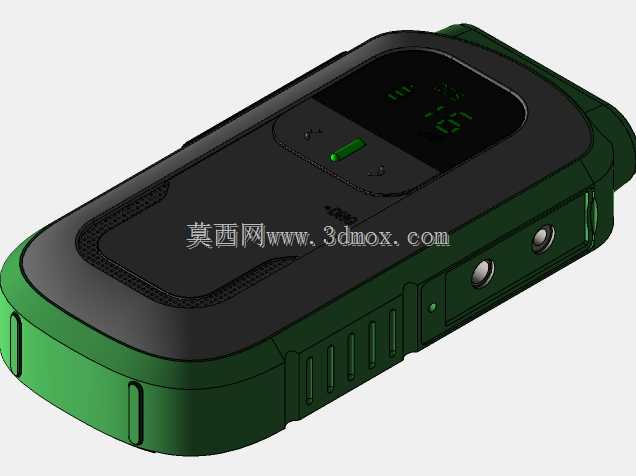

　　衣物不会轻易出现松脱断裂的问题。机身正面的操作区域做了分区设计，上方为显示屏安装位，屏幕做了下沉式处理，表面覆盖的透明防护层略高于屏幕本体，避免设备平放在桌面时屏幕直接接触摩擦面产生划痕，屏幕下方设置了两枚核心功能按键，按键凸起高度控制在1.2mm左右，按压行程清晰，戴薄劳保手套操作时也能准确触发，不会出现误触或者按动无反馈的问题。机身侧边设置了电源开关与信道调节旋钮，旋钮表面做了滚花处理，旋转阻尼适中，调节信道时每一档位都有清晰的段落感，方便使用者在视线不离开作业区域的情况下完成信道切换操作。机身外壳采用双色注塑结构，外层为软质耐摔的TPU包胶，内层为高强度ABS支撑骨架，接缝处做了错位止口设计，

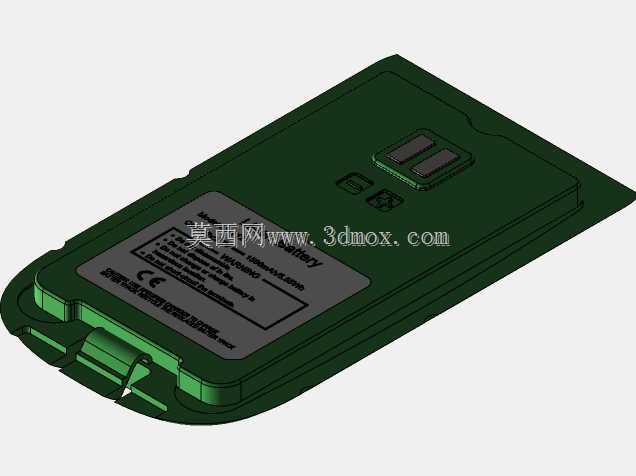

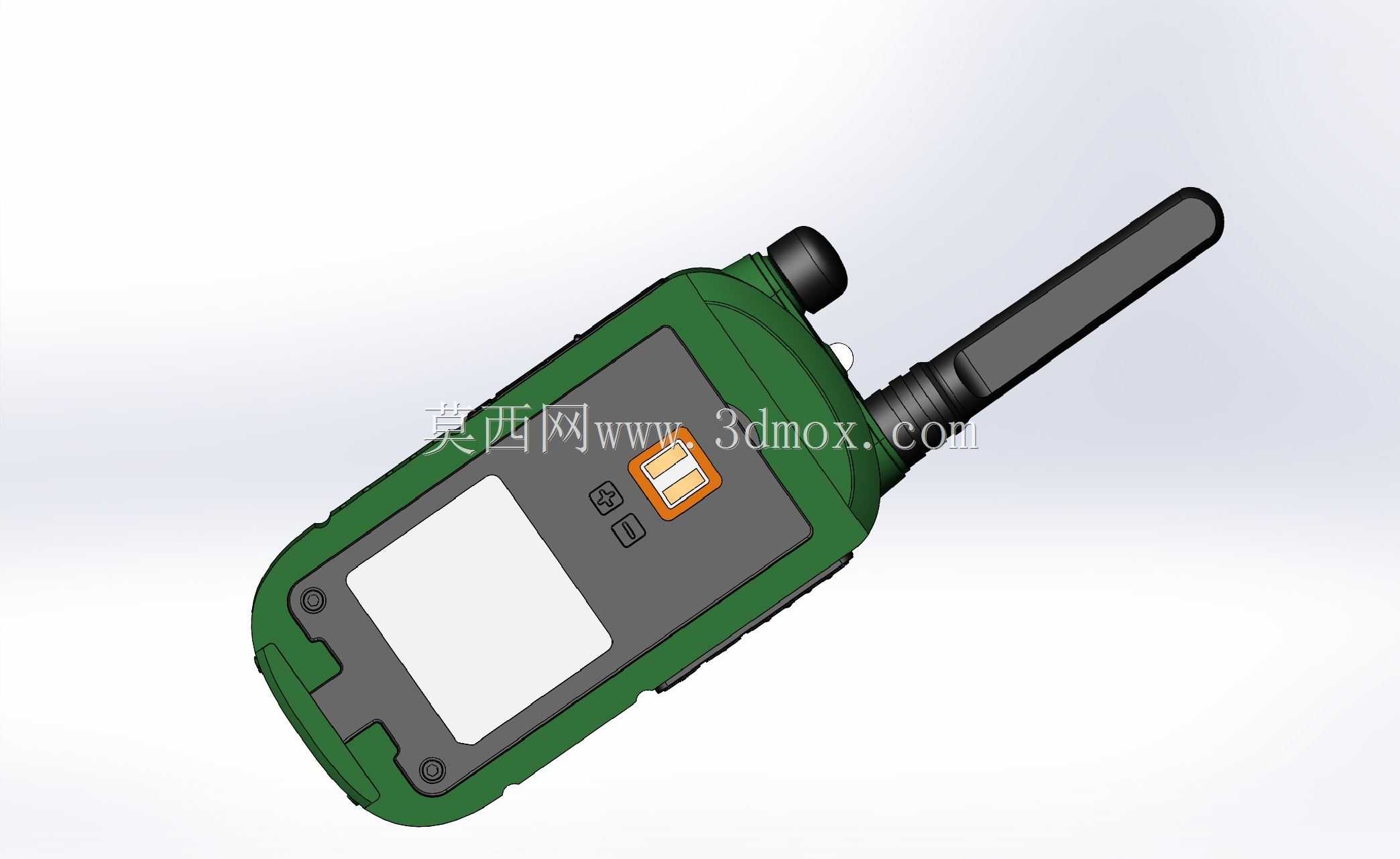

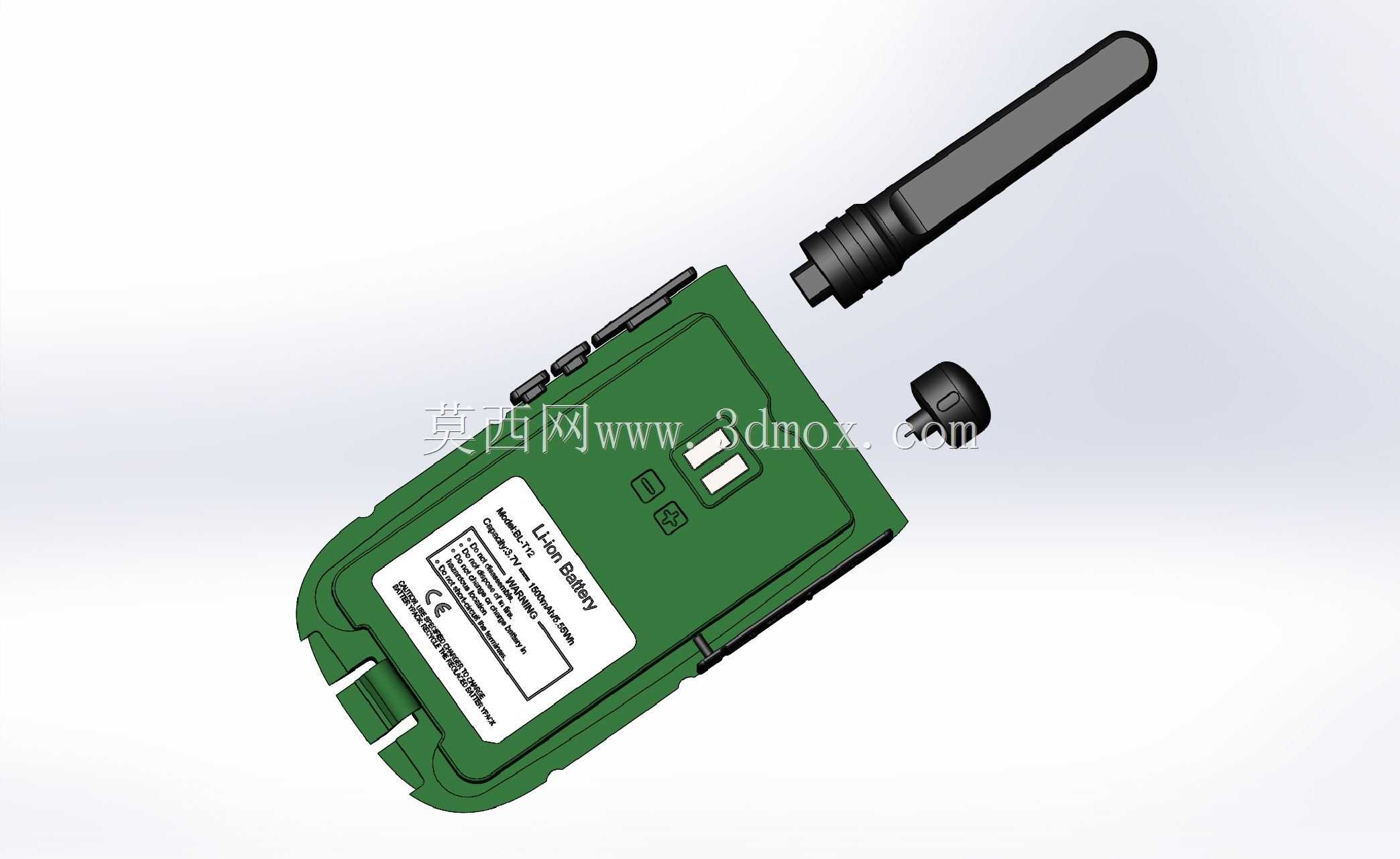

　　能够抵御日常使用中的泼溅与灰尘侵入，不需要额外加装防护套就能满足民用场景的防护需求。电池仓位于机身背部，采用卡扣式锁紧结构，更换电池时不需要额外工具，卡扣的锁紧力经过调校，正常手持晃动不会出现松脱，同时电池与仓体之间设置了缓冲泡棉，避免设备跌落时电池受冲击移位导致断电。扬声器开孔位于机身正面下半区域，开孔做了向内倾斜的导音结构，既能够保证声音传出的清晰度，又能避免灰尘、水渍直接进入机身内部，麦克风开孔位于按键旁侧，开孔处设置了防尘网，降低环境风噪对通话质量的影响。从安装边界来看，整机所有外接部件的突出高度都做了控制，天线弯折后不会超出机身侧面的最大轮廓，侧边旋钮的突出高度不超过5mm，设备放入普通工装口袋、腰挂式皮套时不会出现卡滞，

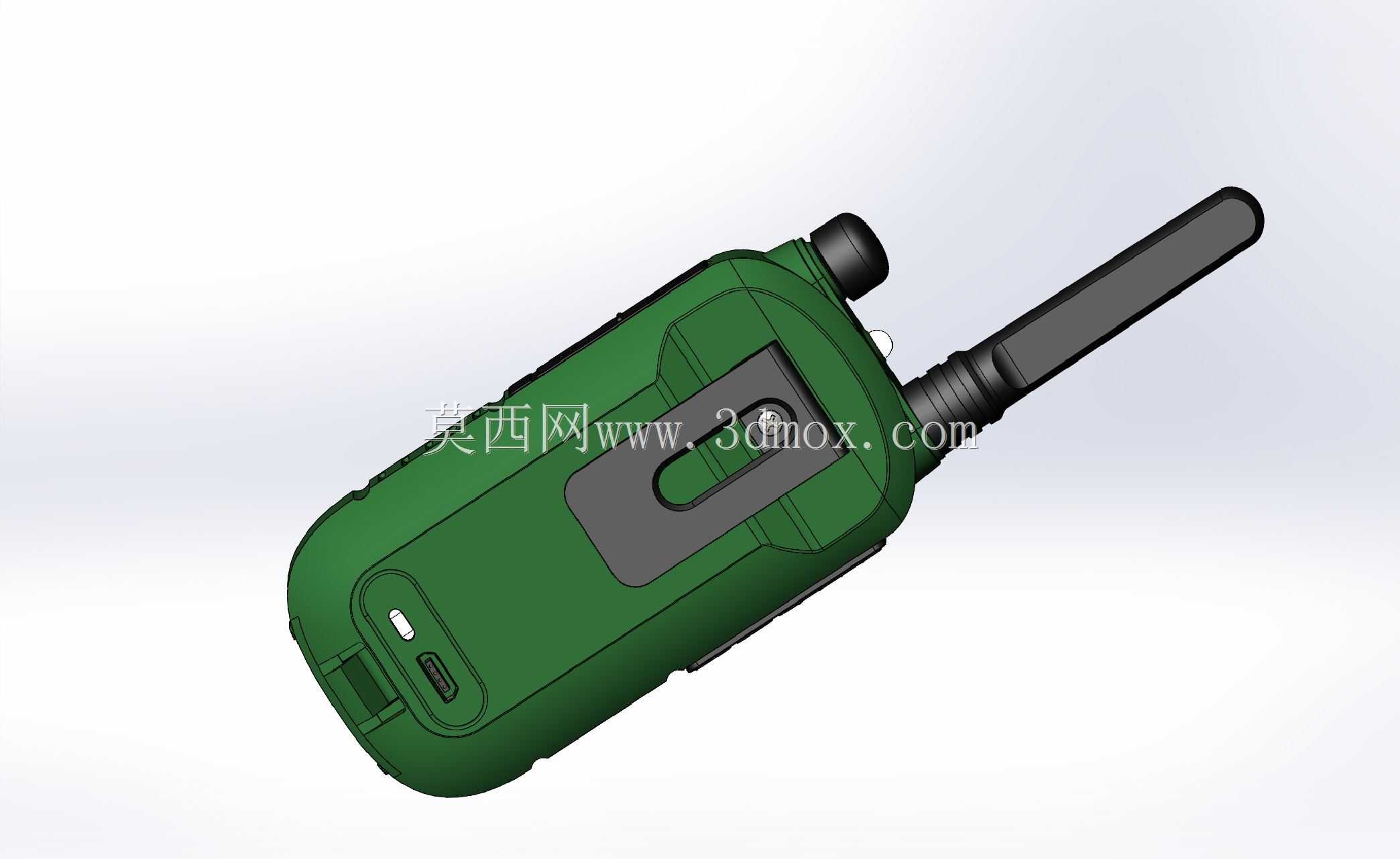

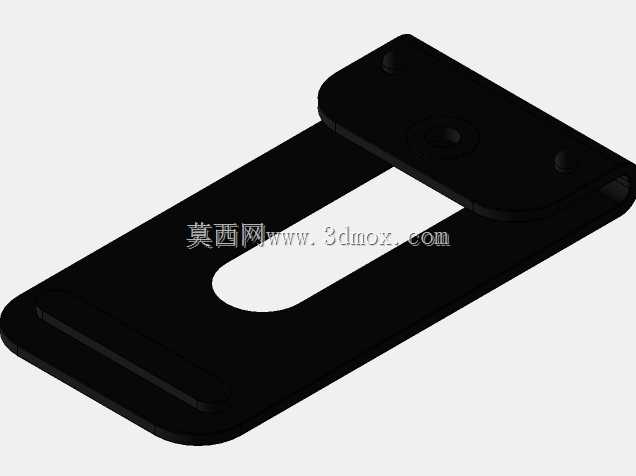

　　适配市面上通用的对讲机腰挂夹安装位，背部预留的挂夹安装槽采用标准间距的螺丝孔位，不需要额外改造就能更换不同类型的背夹。设计过程中还考虑了装配的便利性，整机内部的PCB板固定柱采用一体化注塑成型，不需要额外加装铜嵌件就能满足螺丝锁附的强度要求，前后壳的定位柱与定位孔做了防呆设计，装配时不会出现方向装反的问题，内部走线的卡槽都预留了足够的线径空间，组装时线材不会被壳体挤压破损。实际使用场景中，这类设备不需要复杂的组网设置，开机后调整到统一信道就能实现双向通话，相比手机通讯不需要依赖公共基站信号，在地下车库、郊外山区、封闭厂房这类手机信号覆盖不足的区域依然能够稳定通讯，机身的重量控制在单手握持无明显负重感的区间，一线作业人员长时间随身携带不会产生额外的负担。结构设计上还针对跌落场景做了优化，机身四个边角的包胶厚度比侧面区域厚2mm，跌落时冲击力首先由边角的软胶层吸收，传递到内部电路板的冲击能量被大幅削弱，日常使用中从1.2米高度自由跌落到水泥地面，不会出现外壳开裂、功能失效的问题。按键的寿命按照民用高频使用场景做了冗余设计，单颗按键的按压寿命满足日常使用需求，不需要频繁更换按键部件。显示屏的背光亮度做了多档位调节，强光下能够看清屏幕显示的信道、电量信息，夜间使用时背光不会过于刺眼影响视线。
