飞利浦Xenium E185直板按键手机结构建模

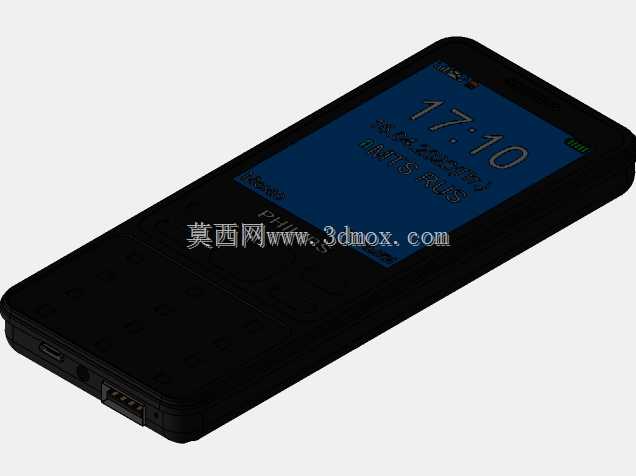

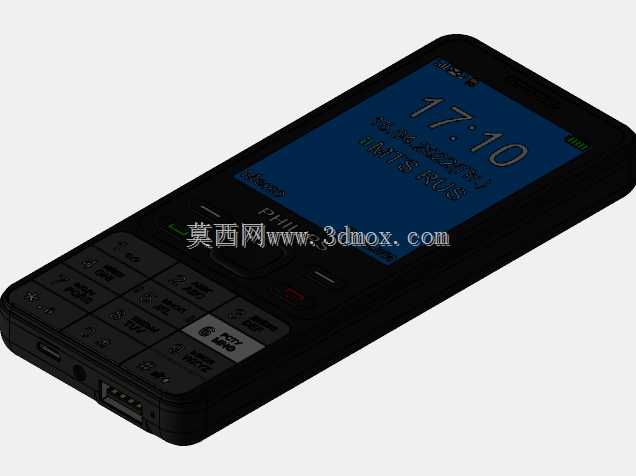

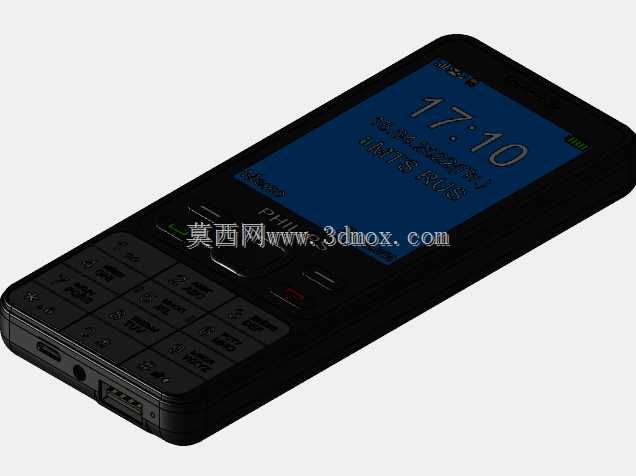

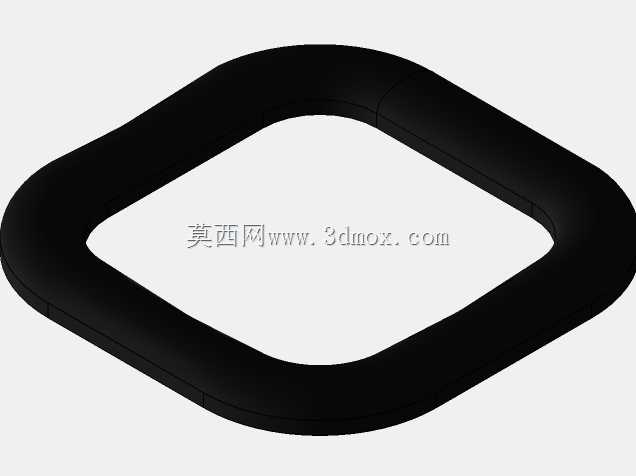

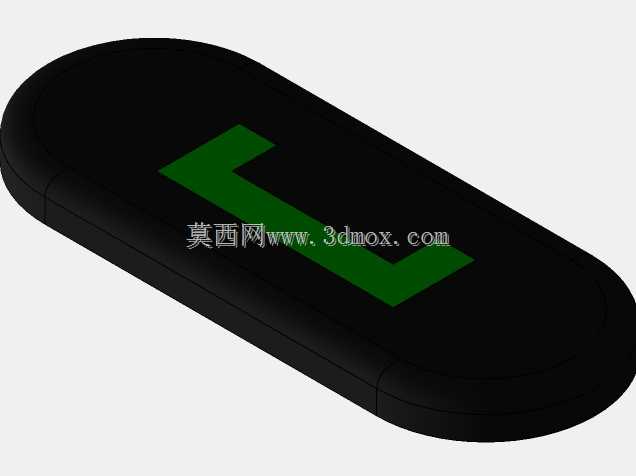

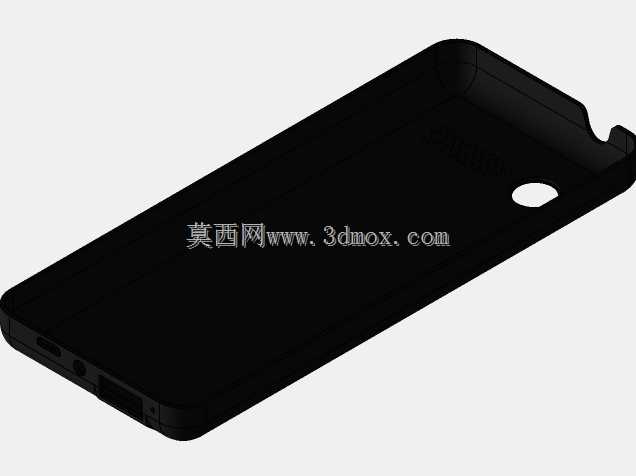

　　本次建模还原的直板按键功能手机，面向基础通讯场景的使用需求做结构适配，整体采用经典直板一体式布局，没有滑盖、翻盖等活动连接结构，机身外壳采用上下壳扣合加侧边螺丝锁紧的装配方案，装配间隙控制在0.15mm以内，保证手持握持时没有硌手的拼接缝隙。机身正面上方区域嵌入2.4英寸非触控显示屏，屏幕周边做0.3mm高的凸起围边，避免屏幕直接与接触面发生剐蹭，屏幕上方预留听筒出声孔阵列，单孔直径0.8mm，孔间距1.2mm，出声通道内侧贴合防尘网安装位，可阻挡日常使用中的灰尘进入听筒腔体。屏幕下方是功能按键区，最上方设置左右软键、五向导航键以及通话接通、挂断按键，按键采用PBT材质，单个按键的按压行程设计为0.8mm，

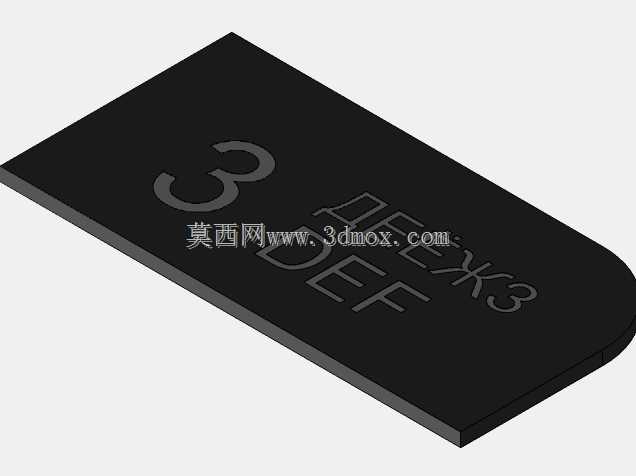

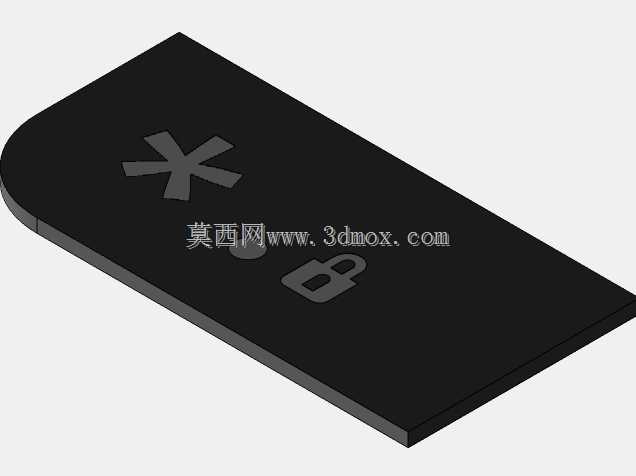

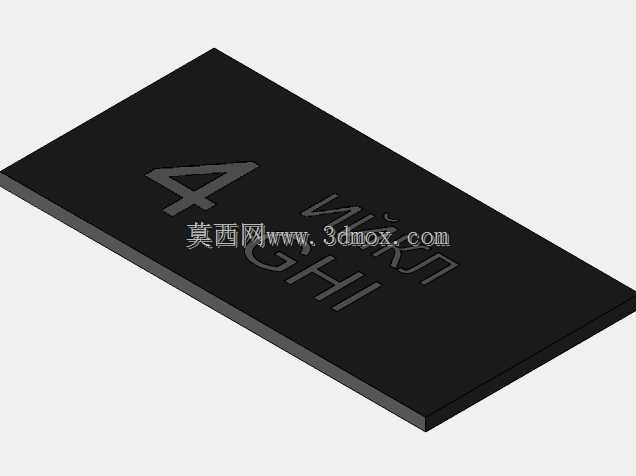

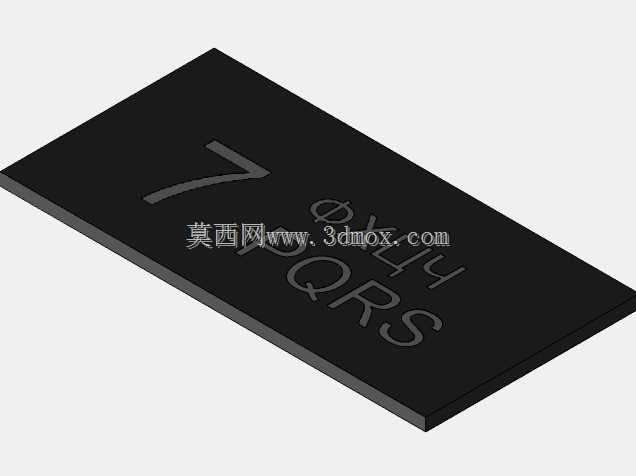

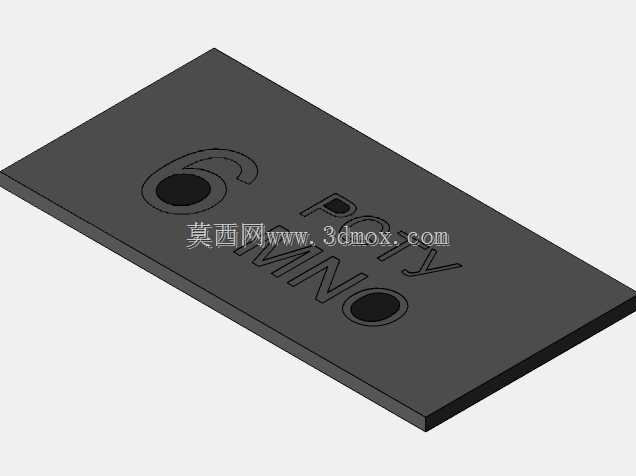

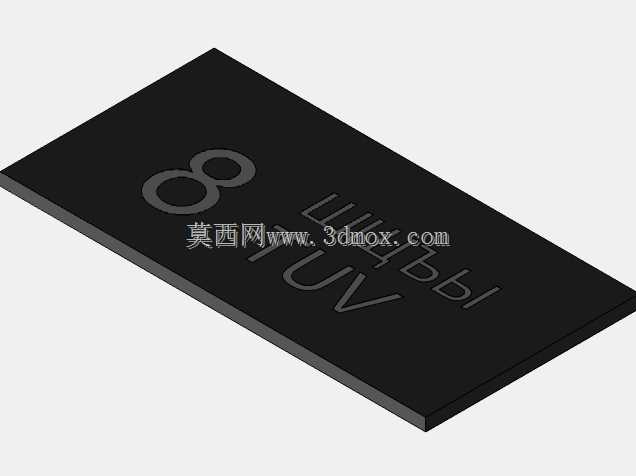

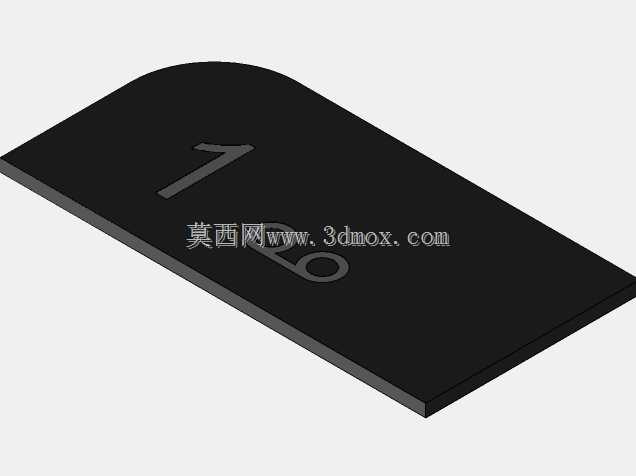

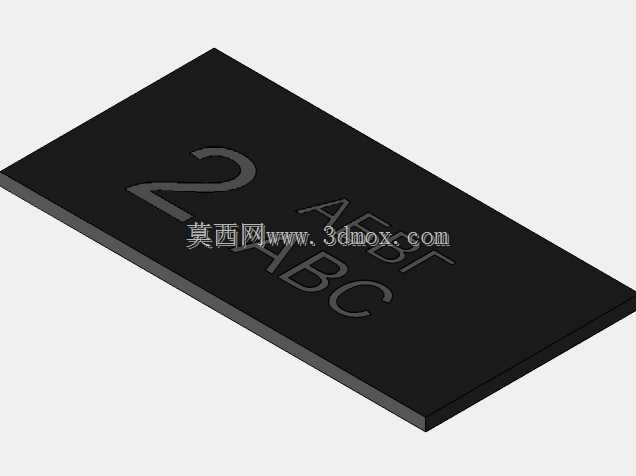

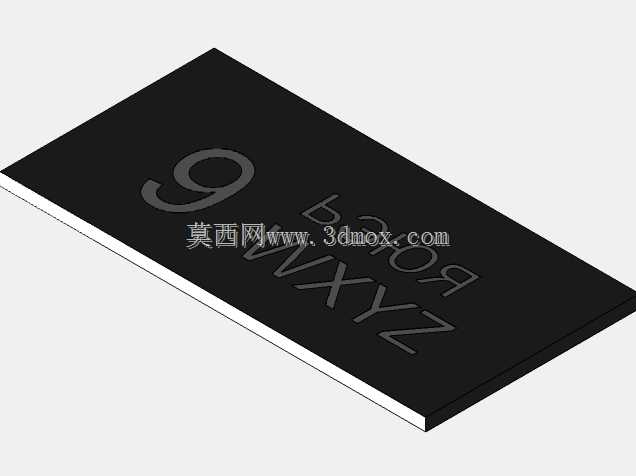

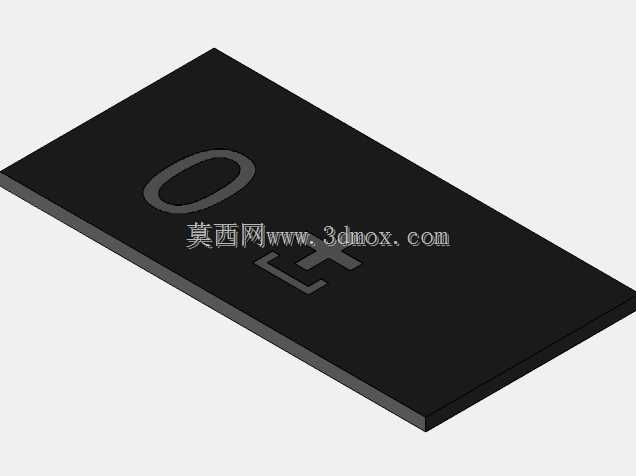

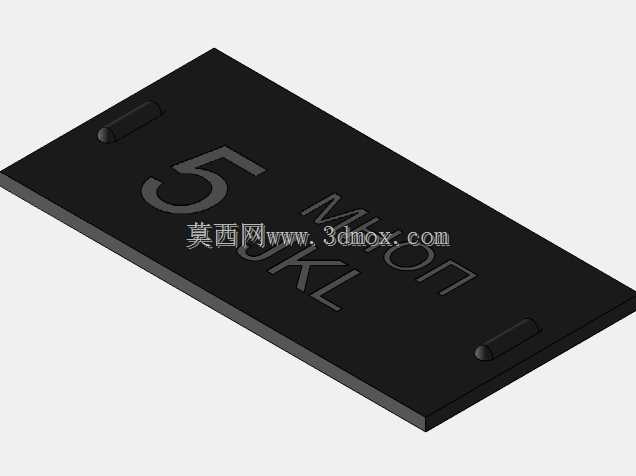

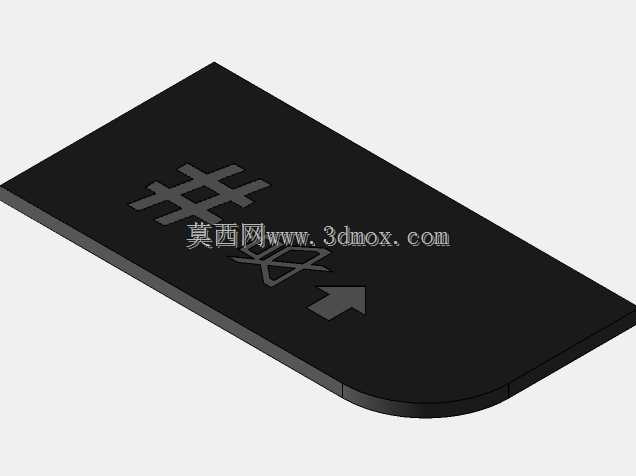

　　按键与面板开孔的单边间隙留0.1mm，避免按压卡滞；下方是标准12键数字拨号键盘，每个按键表面做内凹弧面处理，贴合指腹按压的曲面形态，按键字符采用镭雕工艺预留位置，长期按压不会出现字符磨损脱落的问题。机身侧边做圆弧过渡处理，侧边厚度控制在12.5mm，单手握持时食指可自然搭在机身背部的防滑纹理区域，侧边预留3.5mm耳机接口、Micro USB充电接口的安装位，接口处做防尘塞的装配卡槽，不需要使用接口时可将防尘塞嵌入卡槽封堵开口。机身背部上方区域预留后置摄像头安装位以及扬声器出声孔，扬声器出声孔采用长条阵列排布，出声面积满足最大音量下的声压释放需求，背部下方是电池仓结构，电池盖采用卡扣式锁紧，不需要额外工具即可打开更换电池，

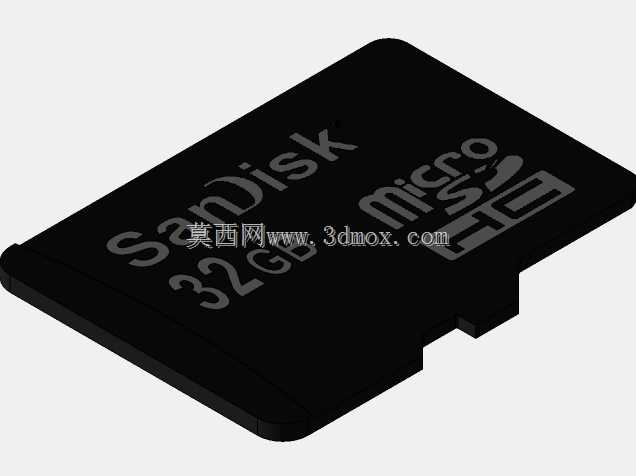

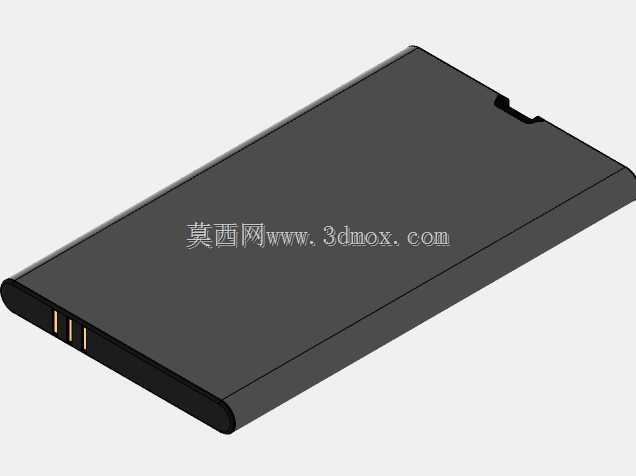

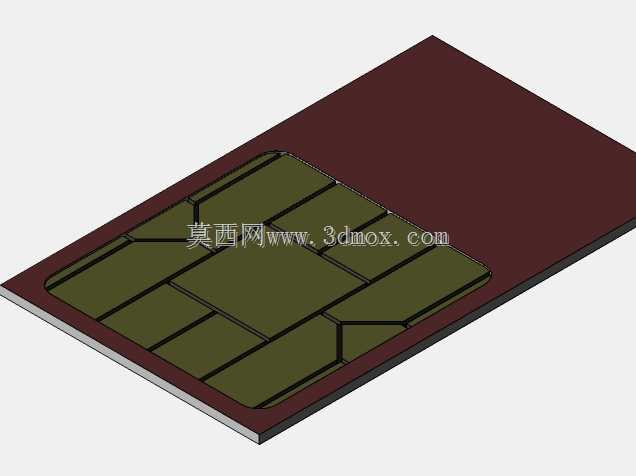

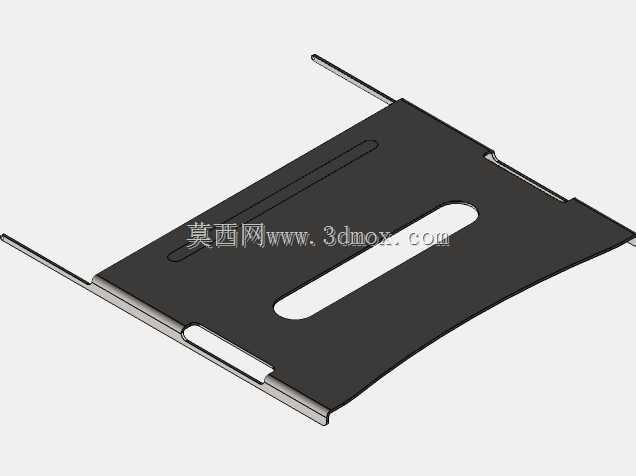

　　电池仓可容纳1800mAh容量的锂电池，仓内预留SIM卡、存储卡的安装卡槽，支持双卡双待以及存储扩展。建模过程中对所有按键的活动行程做干涉检查，确认按键按压到底时不会与下方的PCB板、锅仔片发生硬接触，所有外壳的转角处都做R0.5以上的圆角处理，避免注塑生产时出现应力集中导致的开裂问题，同时也提升手持握持的舒适度。机身内部的筋位布局按照主板堆叠位置做对应设计，筋位厚度1.2mm，既可以提升外壳的结构强度，跌落时分散冲击力，也可以对主板、电池等内部部件做限位，避免日常使用中部件出现窜动。屏幕与前壳之间预留泡棉粘贴位，泡棉压缩量设计为0.3mm，装配后可填充屏幕与前壳的间隙，起到防尘、缓冲的作用，避免屏幕受挤压出现碎裂。

　　这款功能手机主要面向备用机、老年用户群体以及户外作业人员的通讯需求，结构设计优先考虑可靠性、易操作性，没有冗余的活动结构，降低长期使用的故障概率，按键的尺寸比常规智能手机按键大30%以上，戴薄手套也可以准确按压操作，机身整体重量控制在90g以内，长时间放在口袋里也不会有明显的坠重感。建模时还原了所有接口的标准尺寸，充电接口、耳机接口的位置与深度都符合通用配件的适配要求，不需要额外定制配件即可使用通用的充电线、耳机，电池仓的尺寸适配同规格的通用锂电池，更换配件的成本更低。机身背部的防滑纹理采用0.2mm深的细网格纹路，既可以提升握持摩擦力，减少手滑掉落的概率，也不会因为纹路过深积攒难以清理的污垢。
