三防外置移动硬盘结构设计方案

　　这款外置存储设备的结构设计，核心围绕户外作业、外勤勘测、工业现场等复杂工况下的数据可靠存储需求展开，区别于普通消费级桌面移动硬盘，其结构冗余设计全部指向抗冲击、防磕碰、便携拖拽的实际使用场景。从实际落地的使用场景来看，这类设备常被工程测绘人员用于外业采集数据的现场转存，也会被影视外勤团队用于拍摄素材的即时备份，甚至在车间工控设备的数据导出场景中，也会频繁遇到拖拽、磕碰、随手放置在硬质台面的情况，因此结构设计的优先级首先是抗跌落防护，其次才是外观辨识度与握持手感。

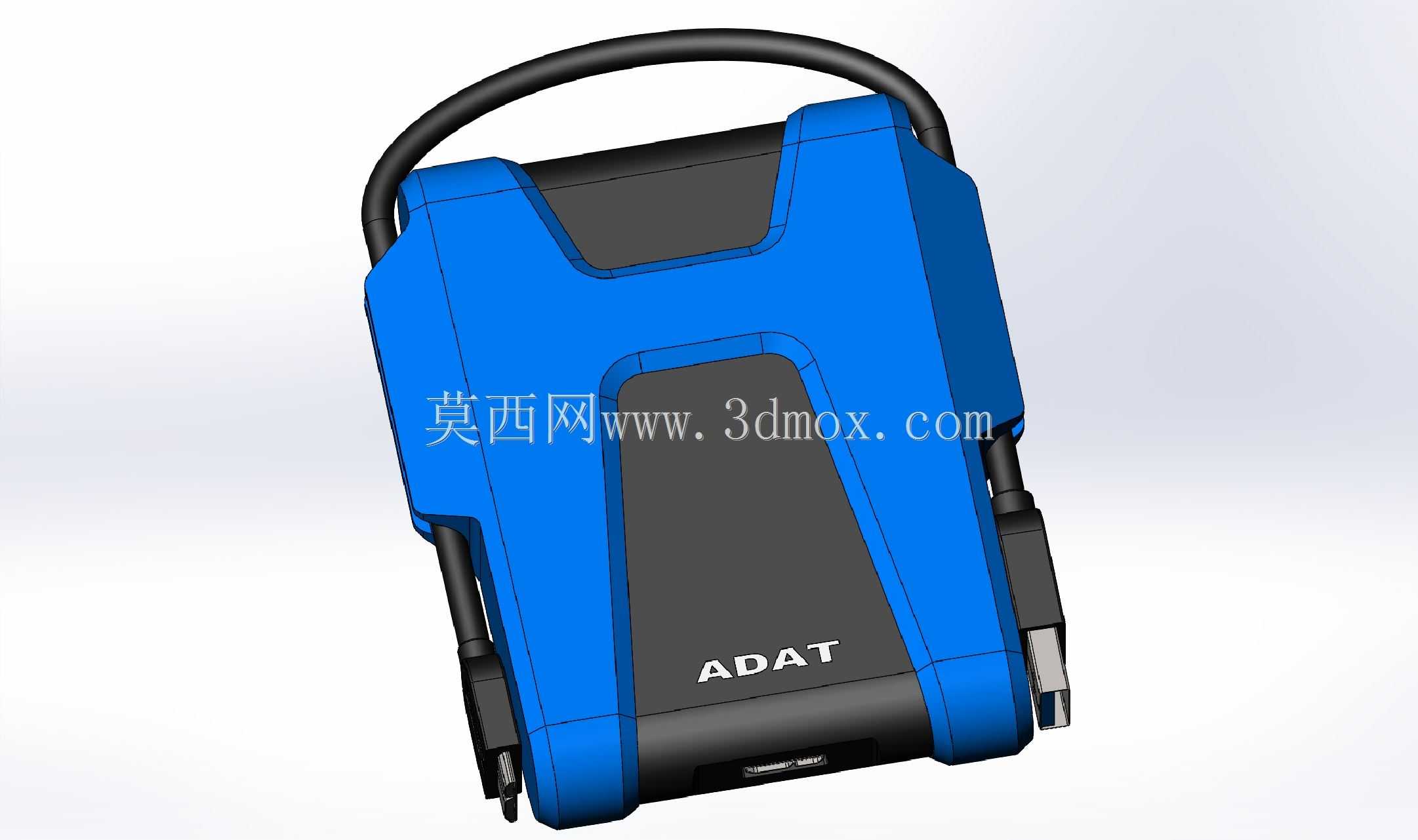

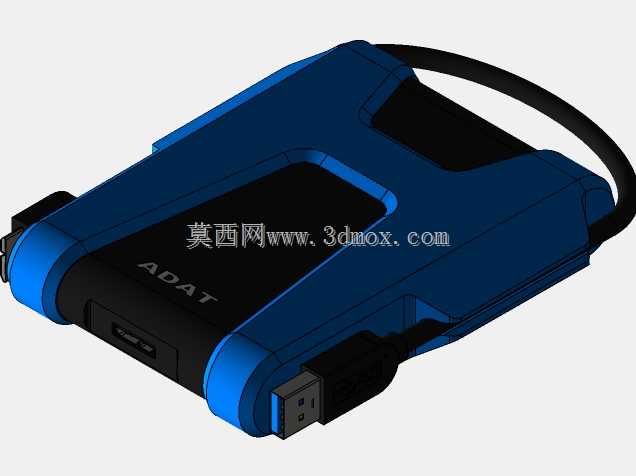

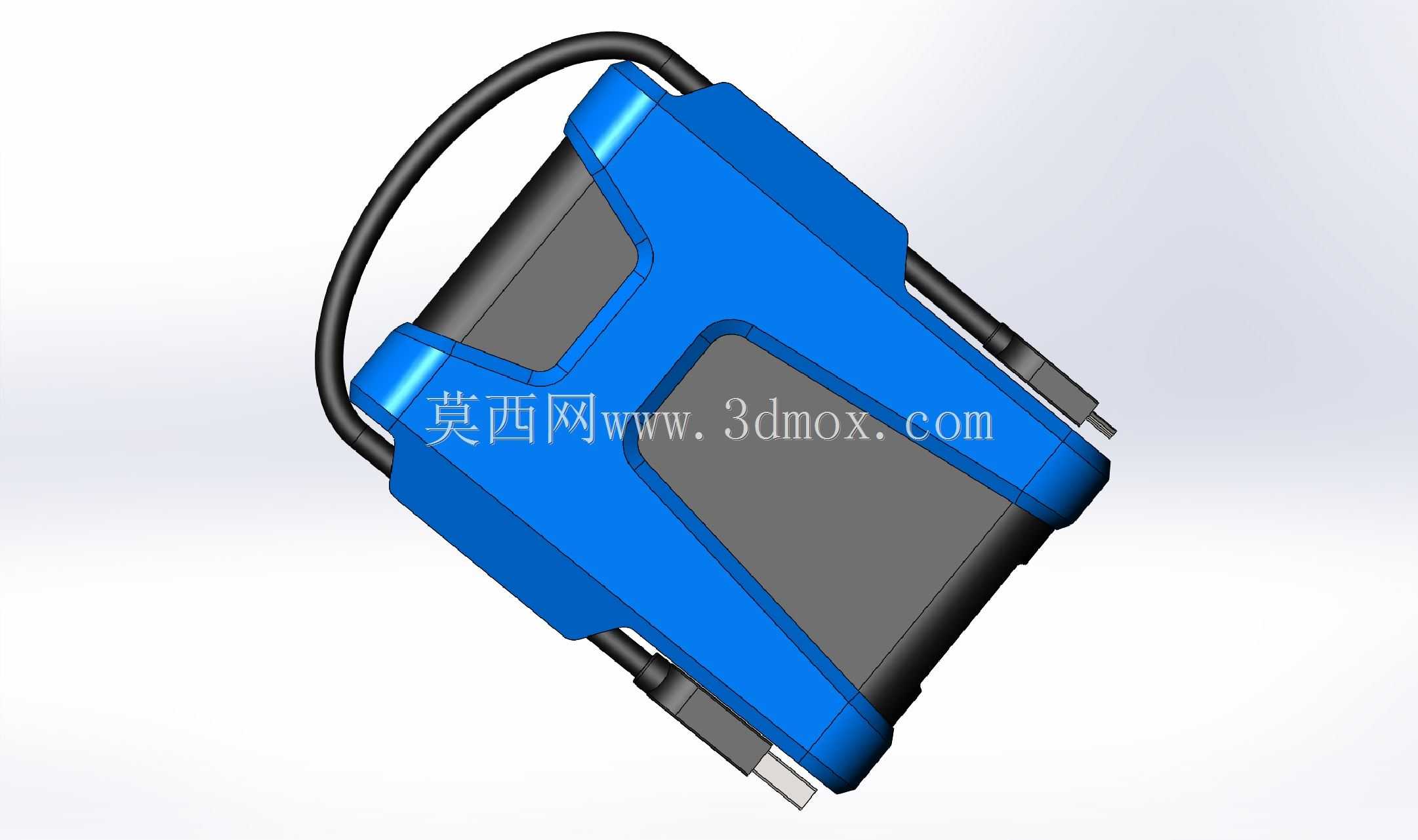

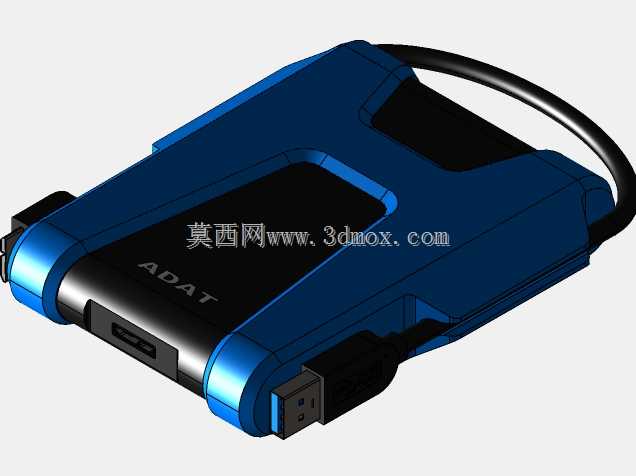

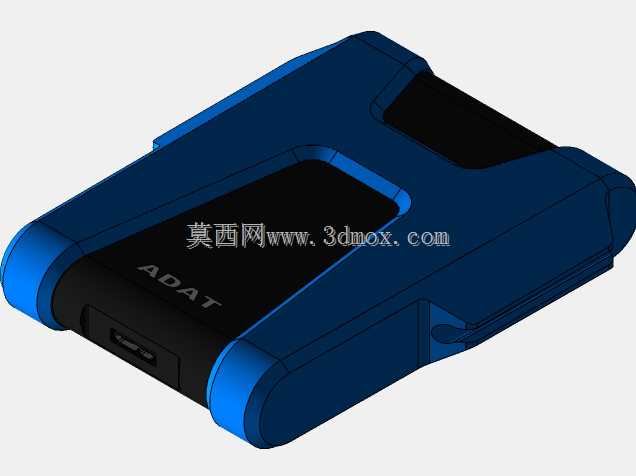

　　整体壳体采用上下包覆的硬胶加内嵌缓冲层的叠层结构，外露的蓝色主体部分为高强度工程塑料壳体，表面做了防滑的筋条凸起，避免戴劳保手套操作时打滑脱手；中间黑色区域为软质缓冲胶层，直接覆盖内部硬盘盘体的核心安装区域，当设备从1.2米左右的工作高度意外跌落时，软胶层会首先吸收冲击能量，避免硬冲击直接传递到内部2.5英寸存储盘体的磁头与盘片位置。设备顶部集成了一体式的硬质提手，提手与壳体采用转轴式连接，不需要额外挂载挂绳，外勤人员可以直接将设备挂在工具包挂点上，也可以单指勾住提手在多个工位之间快速转移，提手的弧度做了贴合指腹的圆角处理，长时间拎取也不会出现硌手的问题。

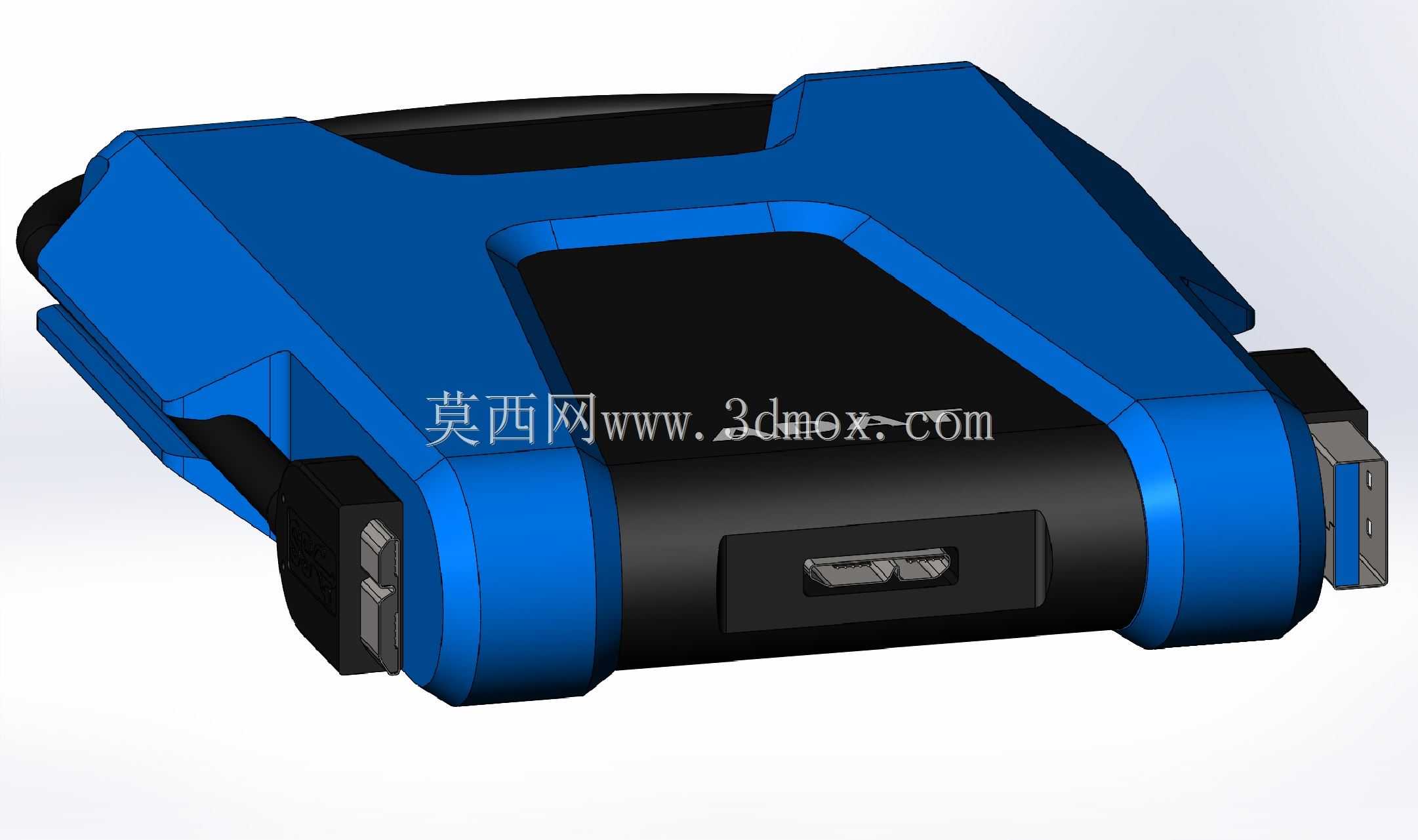

　　接口部分做了内嵌式的防护设计，USB传输接口没有突出壳体平面，而是内凹在壳体侧边的防护槽内，闲置时可以搭配配套的橡胶堵头盖住接口，避免工业现场的粉尘、飞溅的切削液或者雨水侵入接口造成接触不良；接口旁预留了辅助固定的卡扣位，连接数据线之后可以通过卡扣锁紧线材，避免移动过程中线材被意外扯落导致数据传输中断。设备底部做了四个凸起的防滑胶垫，放置在金属工作台面或者倾斜的设备外壳上时，不会因为设备运行的轻微振动出现滑移，胶垫的高度预留了1.5mm的通风间隙，长时间连续传输数据时，盘体产生的热量可以通过壳体与放置面之间的间隙自然散出，不需要额外增加散热风扇结构，也能避免密闭空间内的热量累积加速存储元件老化。

　　内部的盘体安装结构采用悬浮式设计，2.5英寸硬盘的四个固定点位都加装了硅胶减震垫圈，盘体与外壳内壁之间预留了3mm的缓冲间隙，即使外壳受到侧向的挤压或者撞击，冲击力也会先被减震垫圈吸收，不会直接刚性传递到盘体上。壳体的拼接处采用止口加密封胶条的结构，配合接口处的橡胶堵头，可以实现日常泼溅、扬尘环境下的防护能力，不需要达到专业潜水级的密封标准，就可以覆盖绝大多数工业外勤、户外作业的使用需求，同时也不会因为密封等级过高带来的装配难度提升、散热性能下降的问题。

　　从安装边界尺寸来看，整体外形控制在手掌可握持的尺寸范围内，长度约130mm，宽度约85mm，厚度约30mm，加上提手的整体高度不超过150mm，可以轻松放入工装裤的侧袋或者工具包的隔层内，不会占用过多的携带空间。壳体边缘全部做了R5以上的圆角处理，没有尖锐的棱角，即使在狭小的设备舱内操作，也不会剐蹭到设备线缆或者划伤操作人员的手部。壳体表面的品牌标识区域采用凹陷式填漆工艺，不会因为长期的摩擦、磕碰出现标识磨损脱落的问题，在多设备混用的工作场景下，可以快速通过外观配色与标识区分不同用途的存储设备，避免拿错设备导致的数据混淆问题。

　　在结构细节的处理上，壳体的拼接螺丝全部做了隐藏式设计，螺丝孔位于底部防滑胶垫的下方，日常使用时螺丝不会外露，既避免了螺丝被锈蚀的问题，也防止突出的螺丝头刮伤其他携带的物品。提手的转动阻尼做了针对性调校，既可以在拎取时保持固定的角度，不会随意晃荡碰撞其他物品，也可以在需要收纳提手时，轻松将提手转动到贴合壳体的位置，减少整体的收纳尺寸。整体设计没有多余的装饰性结构，所有的外形凸起、筋条、胶层结构都服务于防护、握持、便携的实际功能需求，没有为了外观造型牺牲结构可靠性，完全围绕工业级便携存储的实际使用痛点做结构优化。
