创意立体标识造型USB闪存存储结构

　　日常做消费数码类结构建模时，这类创意造型的闪存盘是很常见的练手兼落地项目，首先要明确它的核心应用场景覆盖日常办公文件转存、学生课业资料拷贝、展会宣传定制礼品、个人数码配件装饰多个维度，不能只把它当成一个普通存储件来做结构。先从接口端的边界说起，标准USB Type-A公头的尺寸是严格遵循USB-IF规范的，金属外壳部分宽度12mm、厚度4.5mm，插入端的倒角必须做R0.3的过渡，不然实际插入口时会出现卡滞，内部的胶芯定位要和金属外壳保持0.1mm的同轴度，两个电源引脚、两个数据引脚的伸出长度差不能超过0.2mm，避免插入设备时出现接触不良的问题。

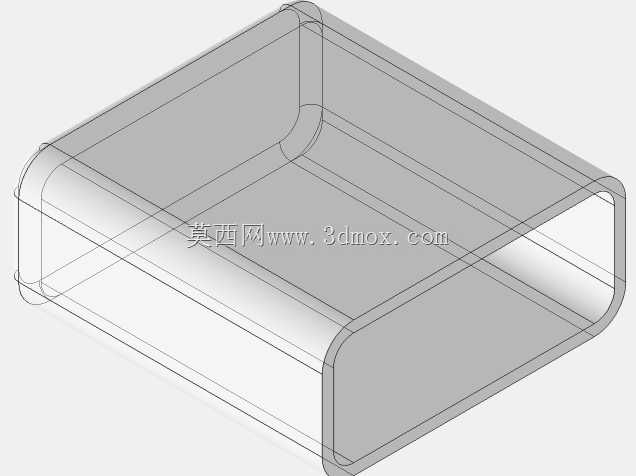

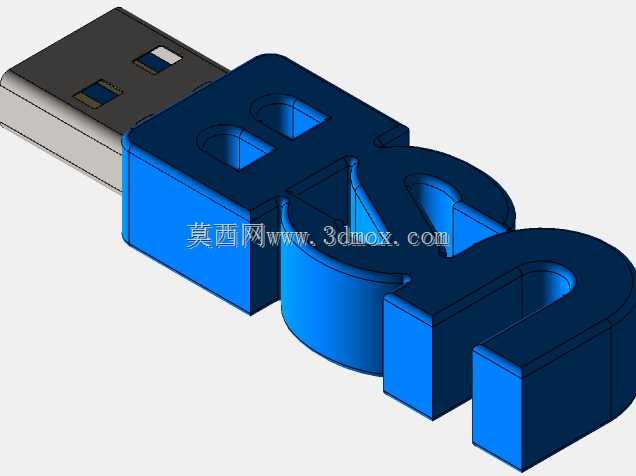

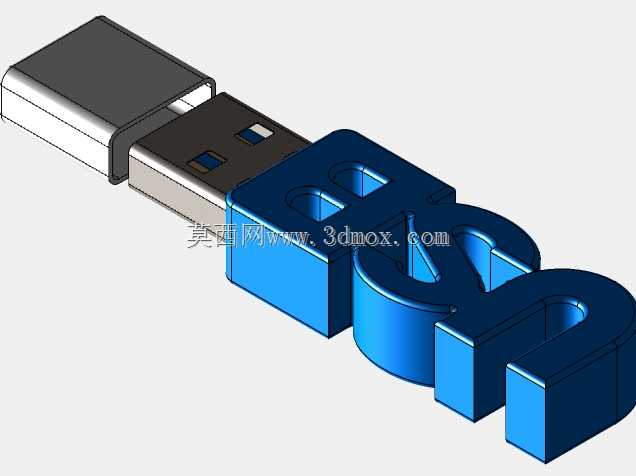

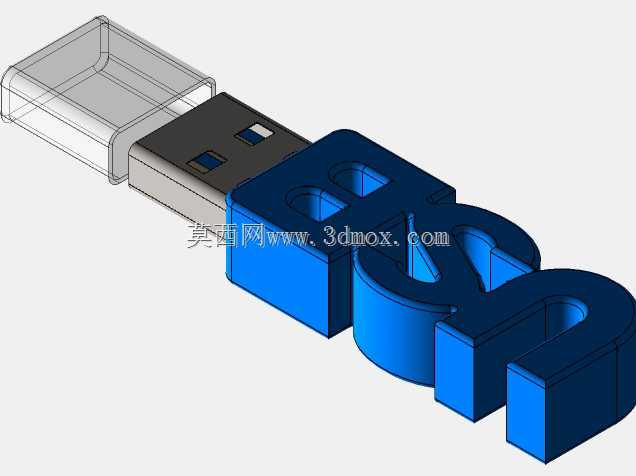

　　这次的造型把存储主体部分做成了立体加粗的USB字母造型，和常规的长条形U盘不同，设计时首先要平衡内部PCB板的容纳空间，三个立体字母的内部做了掏空处理，壁厚控制在1.2mm，既保证外壳注塑时的成型强度，不会因为壁厚太薄出现注塑缺胶，也不会因为壁厚太厚导致表面缩水，同时刚好能容纳下长35mm、宽12mm的标准U盘PCB板，板上的闪存颗粒、主控芯片都做了位置避让，字母B的两个内凹空腔刚好对应PCB上主控和闪存的位置，不需要额外加高外壳整体厚度。外壳和接口金属部分的连接采用卡扣式结构，在金属接口的尾部做了两个0.8mm的倒扣，和塑料外壳内壁的卡槽配合，装配时不需要打胶，直接压入就能达到20N以上的拉拔力，满足日常使用中不会因为拉扯导致接口和外壳分离的要求。

　　实际使用场景里，这类创意造型U盘经常会被用户挂在钥匙串上，所以外壳的边角全部做了R1以上的圆角过渡，没有尖锐的棱角，避免刮伤背包或者衣物，字母的立体凸起高度控制在3mm，既保证视觉上的立体感，也不会因为凸起太高导致插在电脑USB接口时和相邻接口产生干涉——很多新手做创意U盘时容易忽略这个问题，把造型做的太宽太厚，导致插在笔记本上时挡住旁边的接口，直接影响实用性，这次建模时特意把整体宽度控制在22mm以内，厚度控制在10mm以内，相邻接口哪怕是插普通的USB鼠标接收器也不会产生位置冲突。

　　外壳表面的处理预留了晒纹或者喷油的工艺余量，蓝色部分的外观面做了0.1mm的拔模斜度，方便注塑时脱模，金属接口部分和塑料外壳的配合段做了滚花处理，增加两者之间的摩擦力，长期插拔也不会出现松动。内部的PCB固定采用两条对称的定位筋，筋宽0.8mm，刚好卡在PCB的两侧，不需要额外打螺丝固定，装配效率更高，也减少了零件数量，降低整体成本。尾部预留了挂绳孔的位置，孔径2.5mm，孔位周边做了1mm的加厚处理，避免挂绳拉扯时出现孔位开裂的问题，这个位置是日常使用中应力最集中的地方，很多廉价U盘用久了挂绳孔断裂就是因为周边壁厚不够。

　　做这类产品的建模时，不能只追求外观的创意，要始终把功能实现放在第一位，首先保证接口的尺寸完全符合通用规范，能在所有带标准USB-A接口的设备上正常插拔使用，其次内部的空间要足够容纳标准的电子元器件，不能为了造型压缩元器件的安装空间导致无法量产，还要考虑实际使用中的各种边界条件，比如插拔时的受力、随身携带时的磕碰、和其他设备接口的干涉问题，所有的圆角、壁厚、卡扣结构都要符合注塑生产的工艺要求，不能出现无法开模的倒扣结构，外观面的分模线要设置在造型的棱线位置，避免分模线出现在外观正面影响美观。另外，立体字母的内部空腔除了容纳PCB，还预留了0.5mm的间隙，可以贴装一片薄的屏蔽铜箔，减少闪存工作时对外的电磁干扰，也能提升数据传输的稳定性，这个细节很多外观导向的建模容易忽略，但实际量产时是必须考虑的EMC要求。
