HIWIN上银MG系列微型直线导轨滑块组件

　　这款微型滚动直线导轨副，是面向小型精密装备开发的线性导向组件，核心适配空间局促、负载等级不高但对导向精度有明确要求的应用场景，常见于桌面级检测仪器、小型自动化点胶工位、消费电子组装治具、医疗采样设备的直线运动模块，也可用于3D打印设备的运动轴导向、小型光学调焦机构的位移支撑，相比普通标准规格导轨，它的截面尺寸更小，安装占用空间压缩明显，能在有限的设备内部空间里完成高精度直线导向功能。

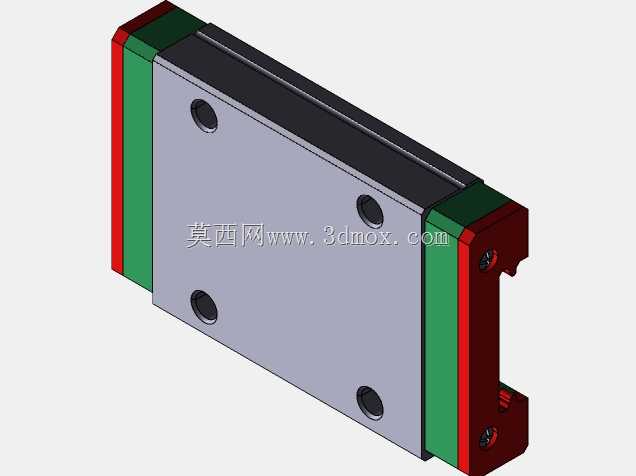

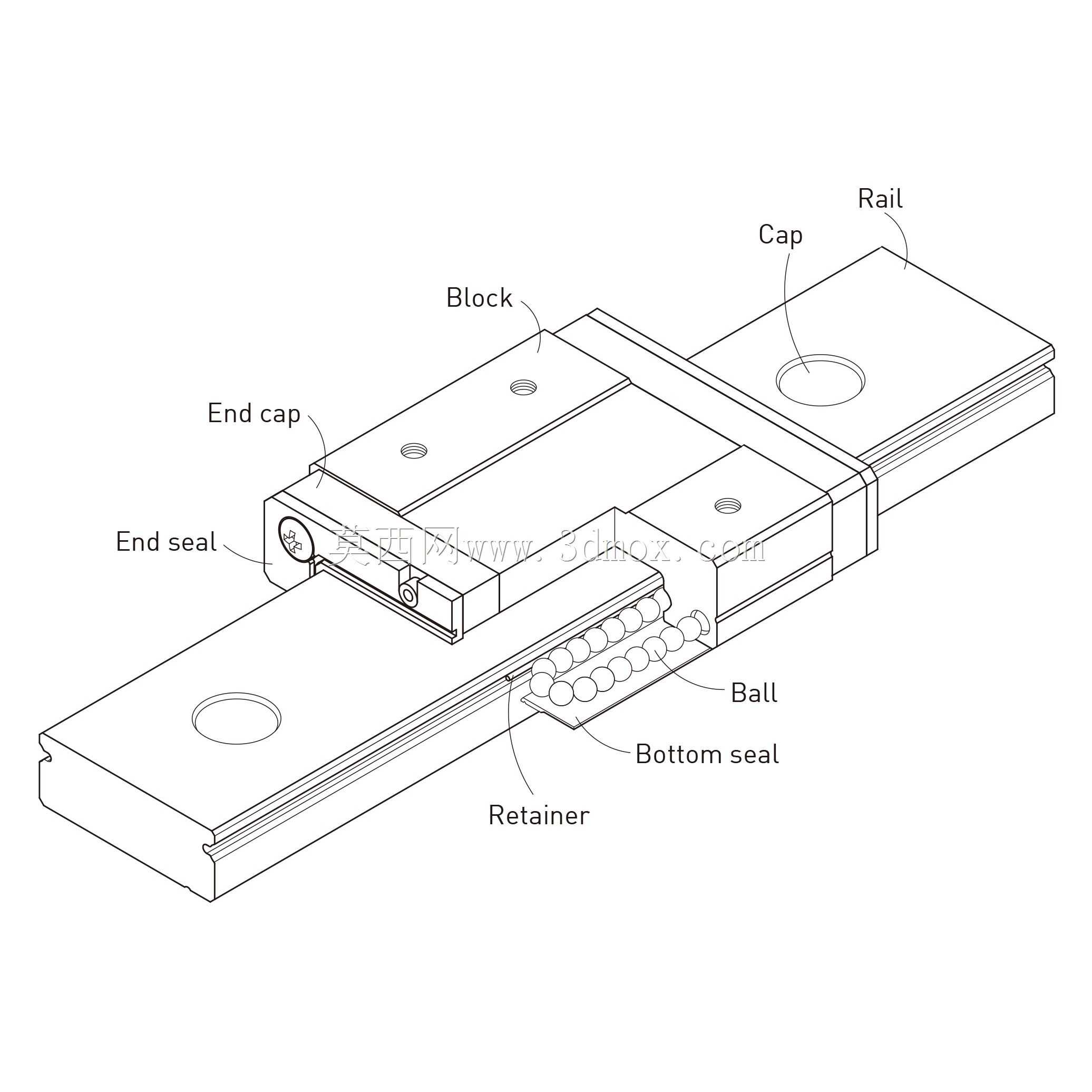

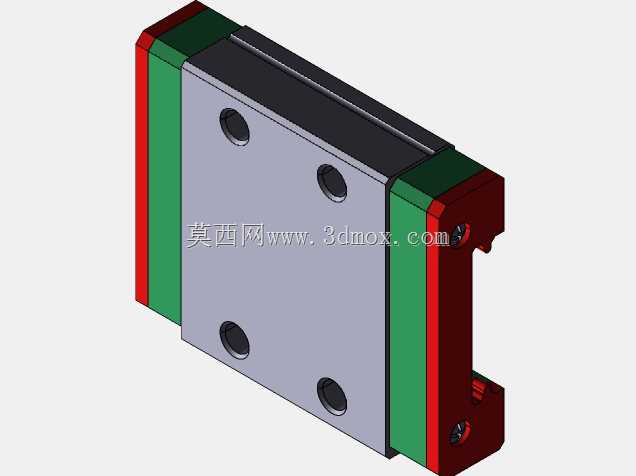

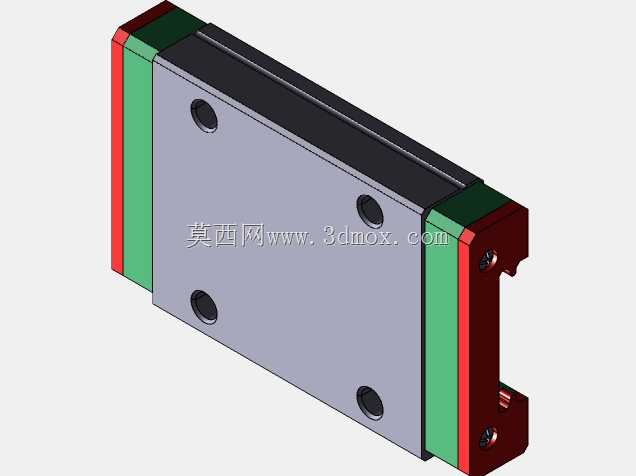

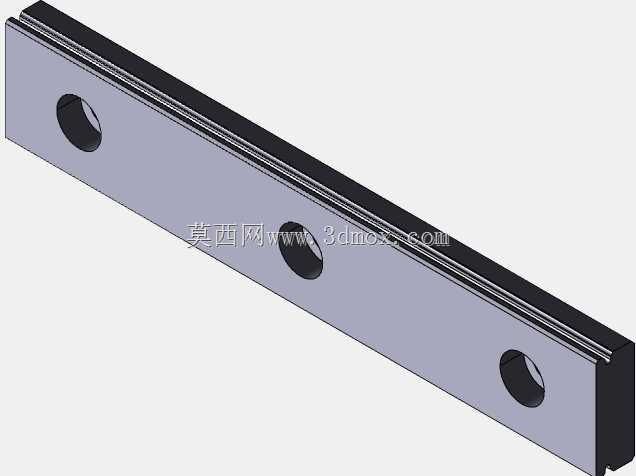

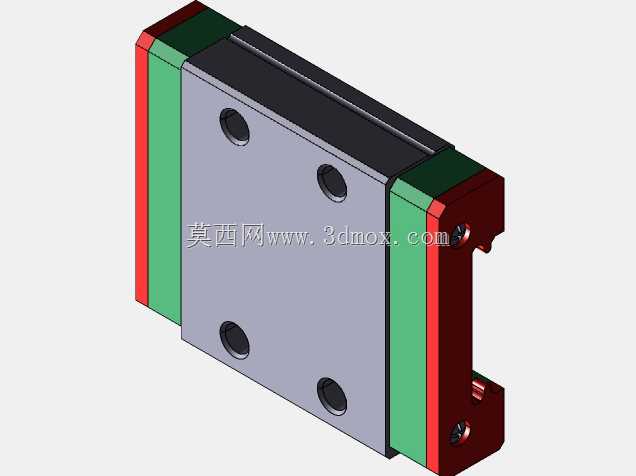

　　从结构设计来看，整套组件由导轨本体、滑块主体、端盖、端部密封件、底部密封件、滚动钢球、保持架几个核心部分组成，滑块与导轨之间通过多列钢球实现滚动摩擦，相比滑动导向结构摩擦阻力降低70%以上，低速运行时无爬行现象，微动进给精度表现优异。哥德式拱形滚道接触设计是这类微型导轨的核心结构特点，滚道与钢球之间为两点接触结构，可同时承受径向、反径向、左右横向四个方向的额定负载，同时具备不错的抗倾覆力矩能力，在单导轨悬臂安装的小型工位上，也能保持稳定的导向精度，不会因为偏载出现卡滞、磨损加剧的问题。

　　材质选择上，导轨与滑块的基体、滚动钢球、球保持架全部采用特殊等级不锈钢材质加工，整体具备优秀的防锈防腐能力，可在洁净车间、轻度腐蚀环境、恒温恒湿检测环境下长期使用，无需额外做表面防锈处理，降低了后期维护成本。保持架的结构设计做了针对性优化，所有钢球被保持架完全约束固定，在设备组装、维护过程中将滑块从导轨上抽出时，钢球不会从滑块滚道内脱落，大幅降低了现场组装的操作难度，也避免了钢球散落、沾污造成的导轨精度损失问题。针对不同精度等级的使用需求，同规格的滑块与导轨具备互换性，用户可根据实际装配需求单独更换滑块或导轨，无需整组替换，降低备件库存压力。

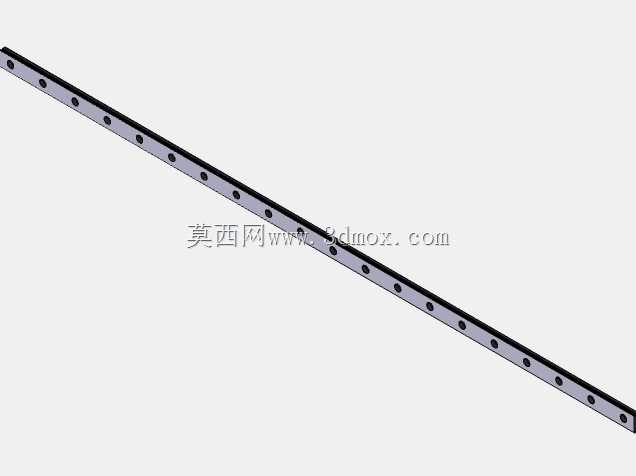

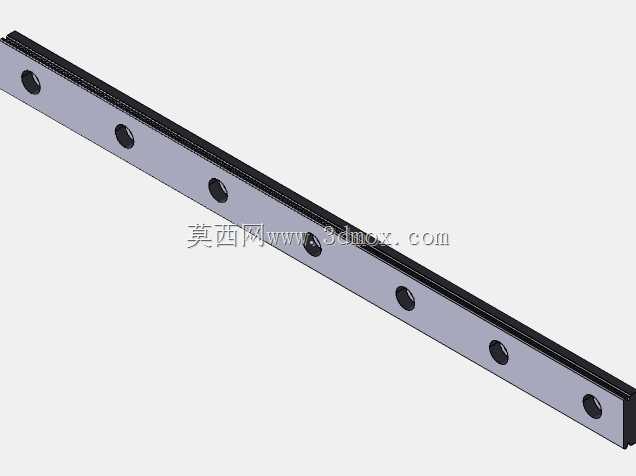

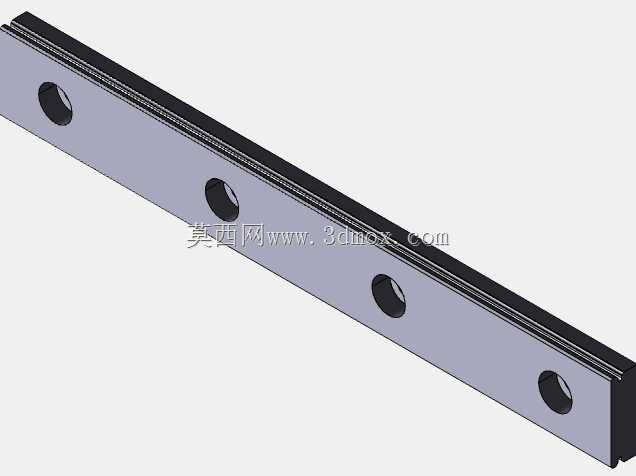

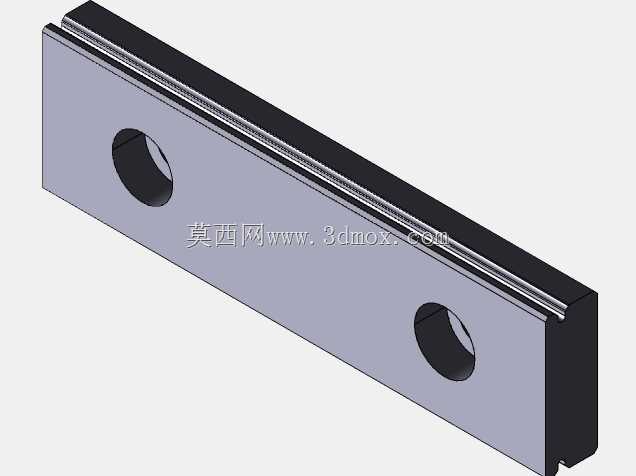

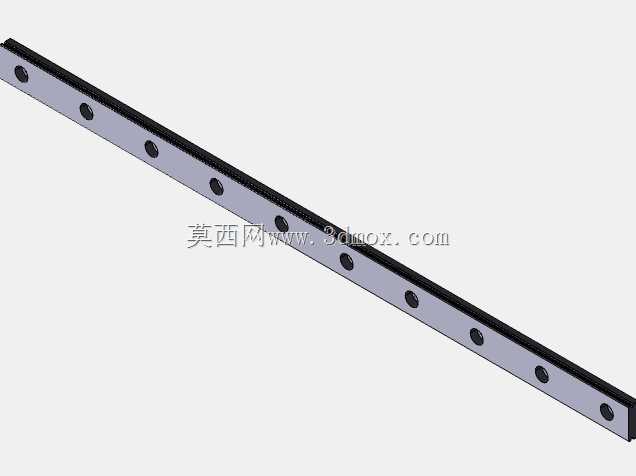

　　安装边界方面，这款MG系列7规格导轨的安装孔位采用标准化设计，导轨上的沉头安装孔间距、滑块上的螺纹安装孔位置都遵循行业通用尺寸规范，可直接替换同规格其他品牌微型导轨，无需修改安装板的孔位设计。导轨可根据实际行程需求裁切对应长度，滑块的端面密封件采用低摩擦耐磨材质，在保证防尘能力的同时不会增加过多运行阻力，底部密封件可阻挡设备台面上的碎屑、粉尘从滑块底部进入滚道，延长导轨在多尘工况下的使用寿命。

　　在实际选型应用中，需要注意根据实际负载大小、运行速度、行程长度确认导轨的固定方式，短行程轻载场景可直接采用螺钉锁紧导轨两端的方式固定，长行程或负载稍大的场景建议在导轨侧面增加定位销或者压块，避免高速运行时导轨出现位移影响精度。预压等级可根据使用场景选择，轻预压等级适用于低阻力、高速往复的输送类场景，中预压等级适用于有一定刚性要求的加工、检测类工位，无需额外调整即可获得合适的装配精度。这类微型导轨的润滑周期相比普通规格导轨更长，采用专用锂基润滑脂即可满足长期运行需求，端部预留的注油位置可直接对接自动润滑管路，适配自动化设备的免维护设计需求。
