HIWIN上银MG系列微型直线导轨滑块组件

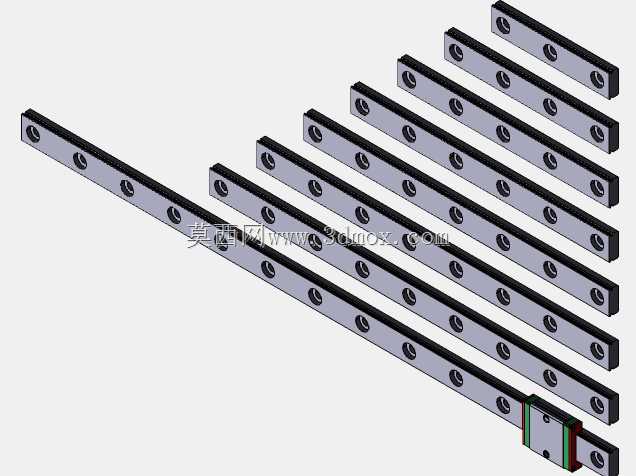

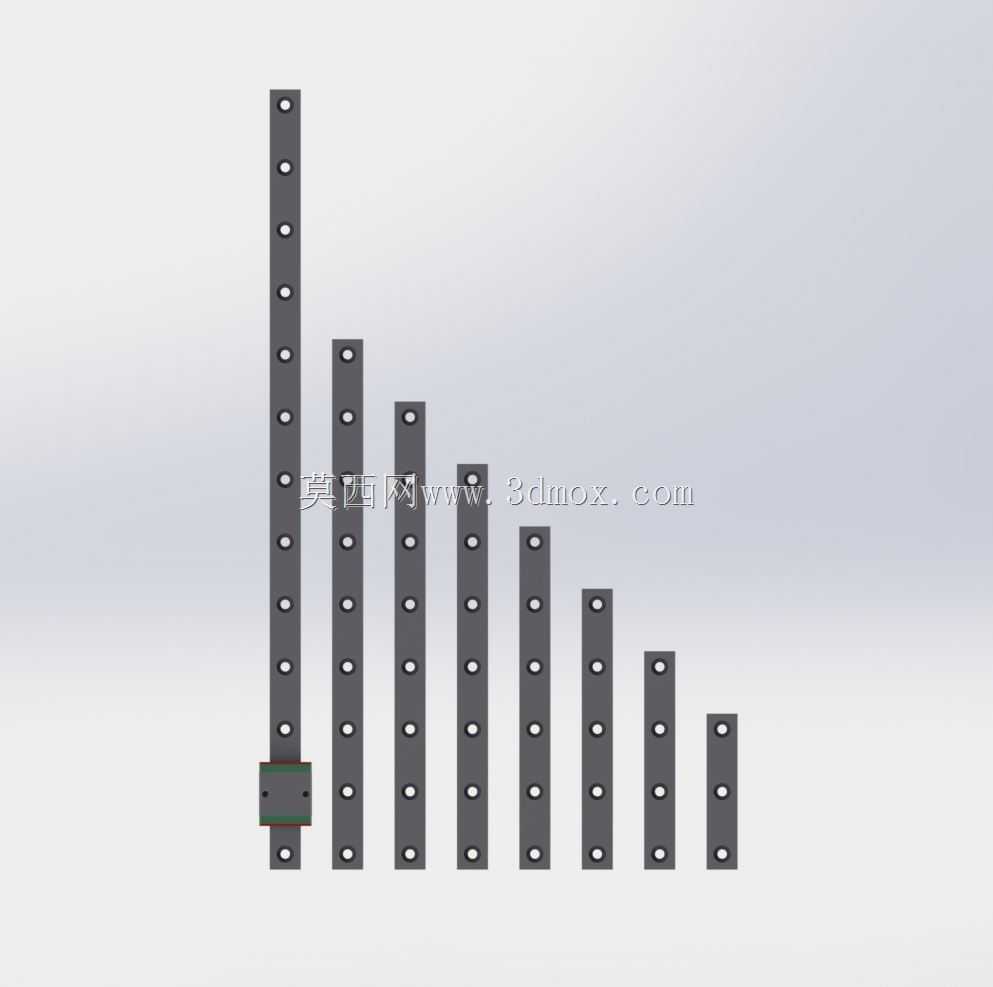

　　在精密电子组装、小型检测仪器、半导体晶圆搬运、桌面级自动化设备这类对安装空间有严苛限制的场景里，常规尺寸的直线导轨往往因为安装高度过高、滑块整体尺寸偏大，无法适配紧凑的设备内部布局，微型导轨的应用需求便在这类场景中持续提升。这套HIWIN MG系列的导轨滑块组件，正是针对小空间、轻负载、高精度的直线运动需求设计，整套组件包含不同长度规格的MGWR5R导轨以及配套的MGW5CZFC滑块，可覆盖不同行程的小型直线运动机构选型需求。从实际使用场景来看，这类微型导轨常被用在3C产品的精密点胶机构、手机摄像头模组的对焦测试工装、小型医疗检测设备的样本推送机构、桌面型3D打印机的运动轴、光学镜头的调焦位移平台上，这类场景的共同特点是负载不大，但对运动平顺性、定位精度、安装空间占用有较高要求，同时部分应用场景还存在洁净度、防腐蚀的使用要求。从产品功能特性来看，该系列导轨采用哥特式拱形接触设计，滚动钢球与导轨滚道之间为两点接触结构，可同时承受来自径向、反径向、左右横向四个方向的荷载，相比单圆弧接触的导轨结构，这种接触形式在同等滑块尺寸下能提供更高的刚性，更适合有倾覆力矩负载的小型悬臂机构使用。整套导轨的所有金属部件，包括导轨本体、滑块主体、滚动钢球、钢球保持器，均采用特殊等级的不锈钢材质加工，可在常规环境下长期使用不生锈，也能适配部分有弱腐蚀介质的检测设备、洁净车间设备的使用需求，避免普通碳钢导轨生锈后产生的颗粒物污染洁净环境、卡滞钢球运动的问题。

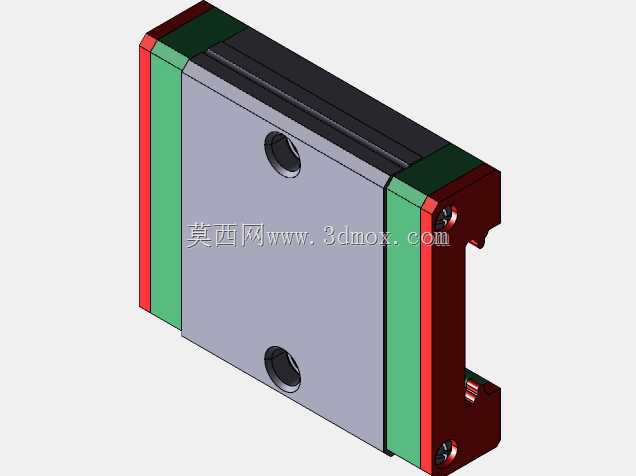

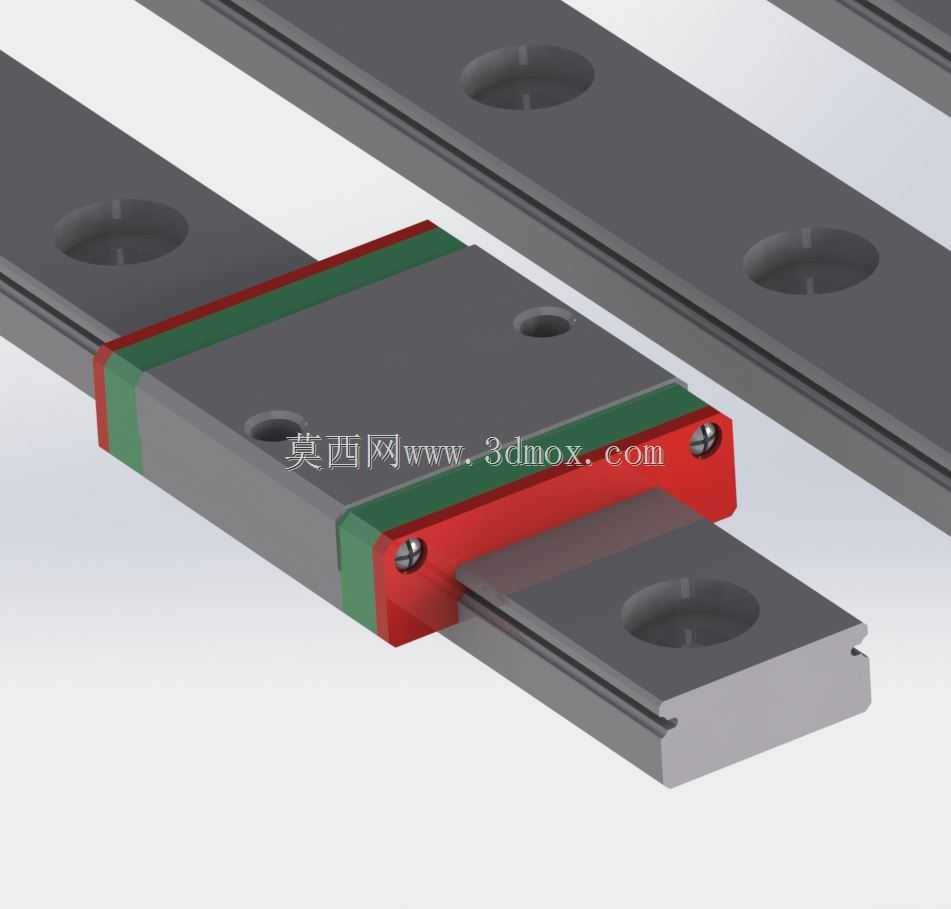

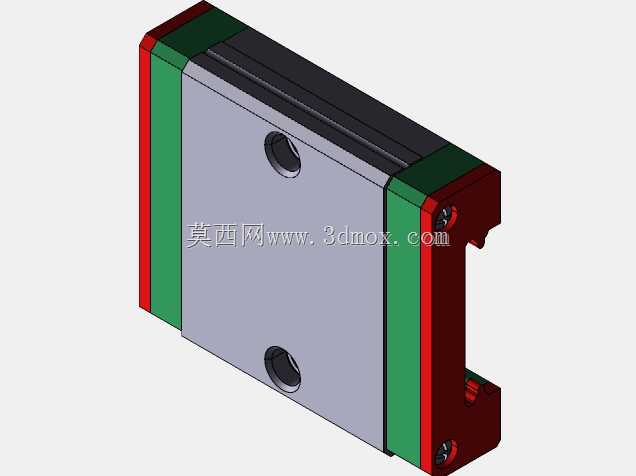

　　钢球保持器采用微型一体式结构设计，即便在安装过程中将滑块从导轨上抽出，内部的钢球也不会从滑块滚道内脱落，大幅降低了现场安装、维护过程中的操作难度，避免了微型钢球散落丢失、重新装钢球导致的预压不一致问题。在设计思路上，该系列导轨做了极致的小型化优化，滑块的整体安装高度、宽度尺寸都控制在极小范围内，以适配紧凑的安装空间，同时导轨的安装孔采用密集等间距排布，不同长度规格的导轨都能找到适配的安装孔位，方便设计人员根据设备的实际安装空间灵活选择固定点，不需要额外在导轨上加工定制孔位。从安装边界尺寸来看，MGW5CZFC滑块属于加宽型微型滑块，相比同规格的标准宽度滑块，加宽的滑块本体可以提供更大的安装接触面，承受更大的倾覆力矩，

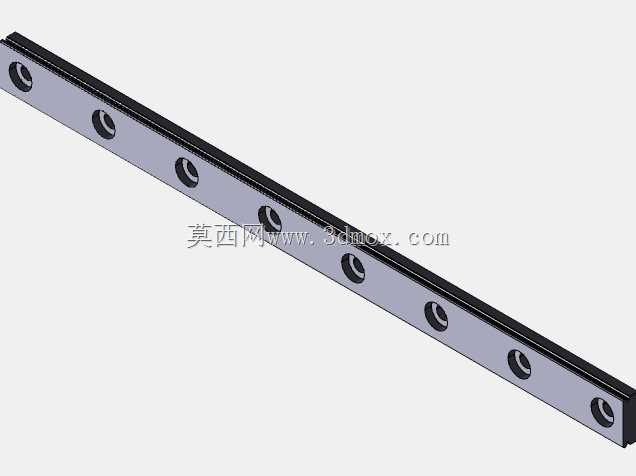

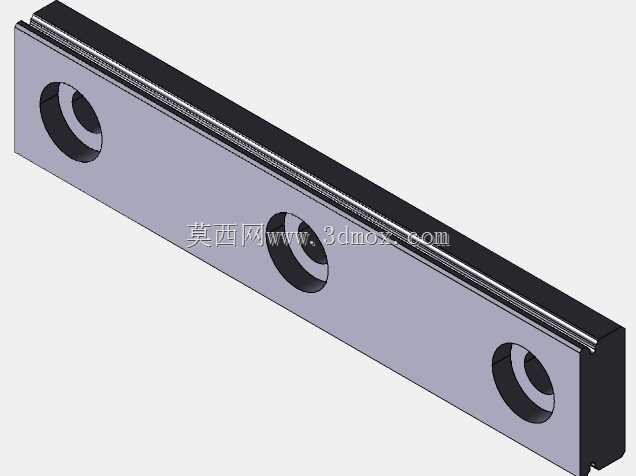

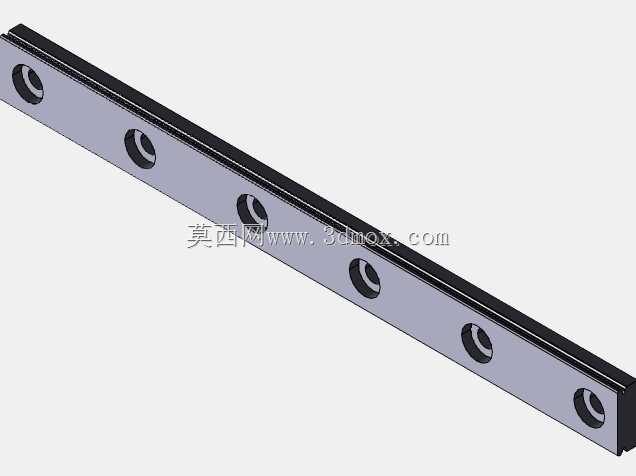

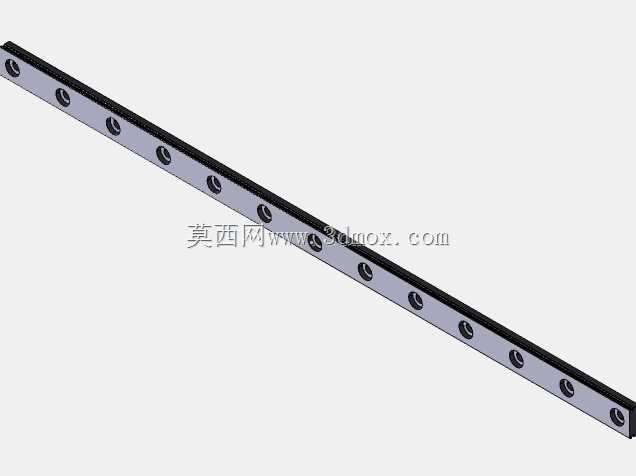

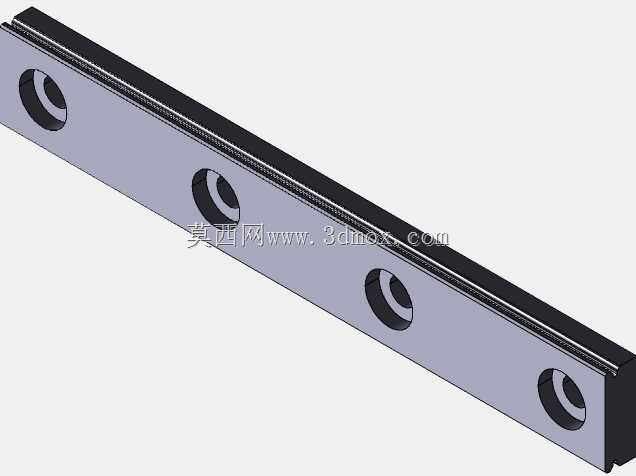

　　适合单导轨悬臂使用的场景；滑块上的安装螺纹孔位置、孔距都做了标准化设计，可直接与市面上同规格的微型导轨安装尺寸互换，在设备维护替换时不需要重新加工安装板的孔位。不同长度的MGWR5R导轨，其端面都做了统一的倒角处理，方便滑块从导轨端部顺畅装入，不会出现卡滞、刮伤滚道的问题；导轨的安装沉孔深度经过精准控制，使用对应规格的沉头螺丝固定后，螺丝头部不会高出导轨安装基准面，避免滑块运动过程中与螺丝头部发生干涉。在实际选型使用时，设计人员需要根据机构的实际行程需求选择对应长度的导轨，同时根据负载大小、受力方向确定滑块的数量与安装方式，单根导轨搭配单个滑块适合轻载、无倾覆力矩的直线运动场景，单根导轨搭配两个滑块或者双导轨搭配多个滑块的形式，

　　则可以承受更大的负载与倾覆力矩，适配更复杂的受力场景。建模过程中，完整还原了导轨滚道的弧形轮廓、滑块内部的钢球循环路径、保持器的卡位结构、安装孔的沉头尺寸与位置公差，所有配合面的尺寸都按照实际产品的安装公差做了对应设置，可直接用于小型设备的结构装配干涉检查、运动仿真模拟，也可作为设备BOM清单选型的三维参考依据，帮助设计人员在方案阶段就确认导轨的安装空间是否足够，避免后期加工装配时出现尺寸干涉、行程不足的问题。在实际装配调试时，需要注意导轨安装基准面的平面度公差，若安装面平面度过差，会导致导轨安装后发生扭曲，钢球滚动阻力变大，磨损加快，直接影响导轨的使用寿命与运动精度；滑块与移动部件的安装面也需要保证与导轨安装面的平行度，避免滑块承受额外的侧向安装应力，导致预压变大、运动卡顿。这类微型导轨的预压等级分为不同档位，轻预压适合对运动顺滑度要求高、负载极小的场景，中预压则适合对刚性、定位精度有一定要求的场景，设计人员可根据实际使用需求选择对应预压等级的产品，三维模型中也预留了不同预压等级对应的尺寸公差参考，方便在装配仿真时模拟不同预压下的配合状态。
