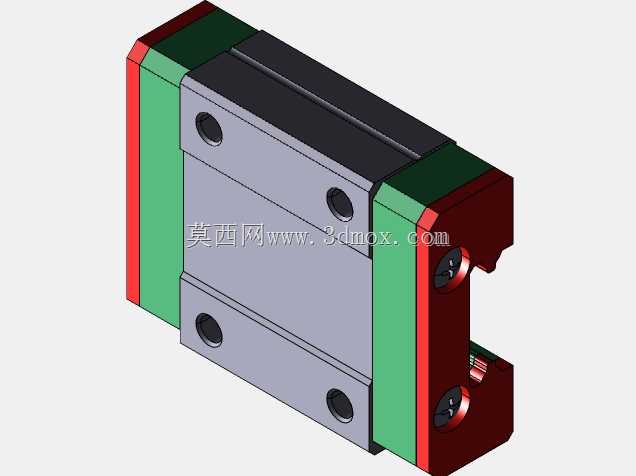

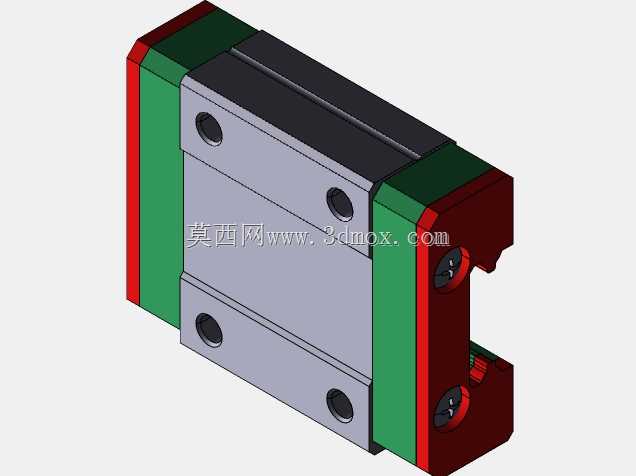

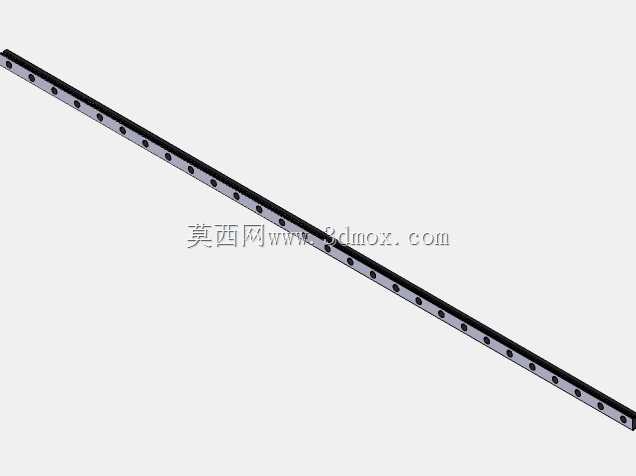

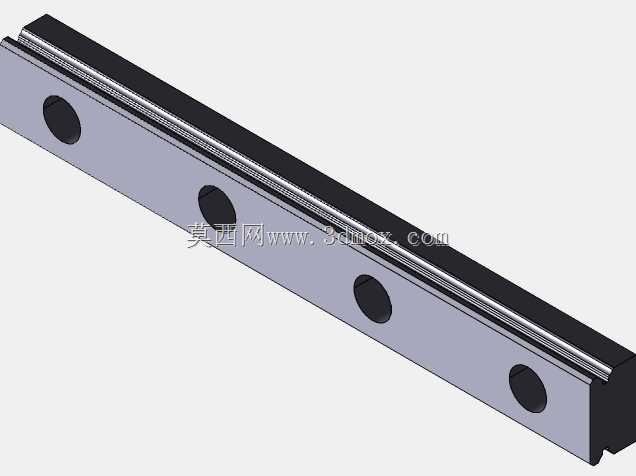

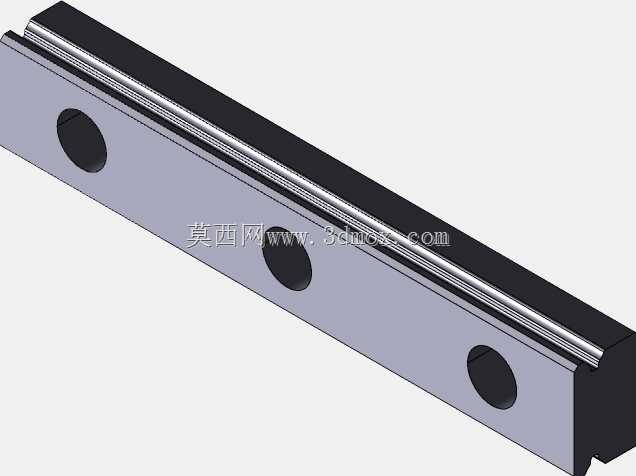

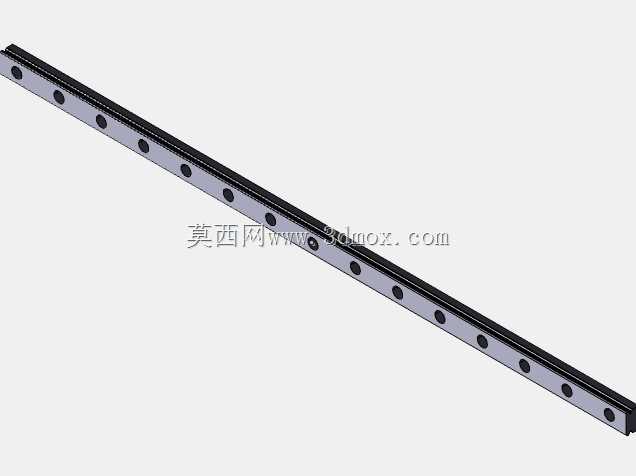

HIWIN微型MG系列直线导轨滑块组件

　　在桌面级精密检测设备、小型半导体分选机构、医疗采样模组这类安装空间极度受限的直线传动场景中，常规尺寸的直线导轨往往会挤占核心功能部件的布置空间，微型导轨的选型就成了结构设计阶段的核心环节。这套上银MG系列的微型导轨滑块组件，正是针对这类紧凑空间的往复直线运动需求开发的传动部件，从结构设计到材料选用都围绕小空间下的高刚性、高稳定性要求展开。

　　从实际使用场景来看，这类微型导轨常被用在3C电子的微小零件取放滑台、光学镜头的微调位移台、小型自动化设备的短行程往复工位上，这类场景的共同特点是安装空间狭窄，负载不大但对运动平顺性、重复定位精度有较高要求，部分涉及洁净环境或弱腐蚀工况的场景，还对部件的防锈能力有明确要求。这套组件的滑块与导轨主体均采用特殊等级不锈钢材质加工，滚动钢球、保持架等配套零件也同步采用不锈钢材质，从材料层面避免了常规碳钢导轨在潮湿、弱腐蚀环境下容易生锈的问题，不需要额外做表面防锈处理就能适配多数洁净、半户外的小型设备工况。

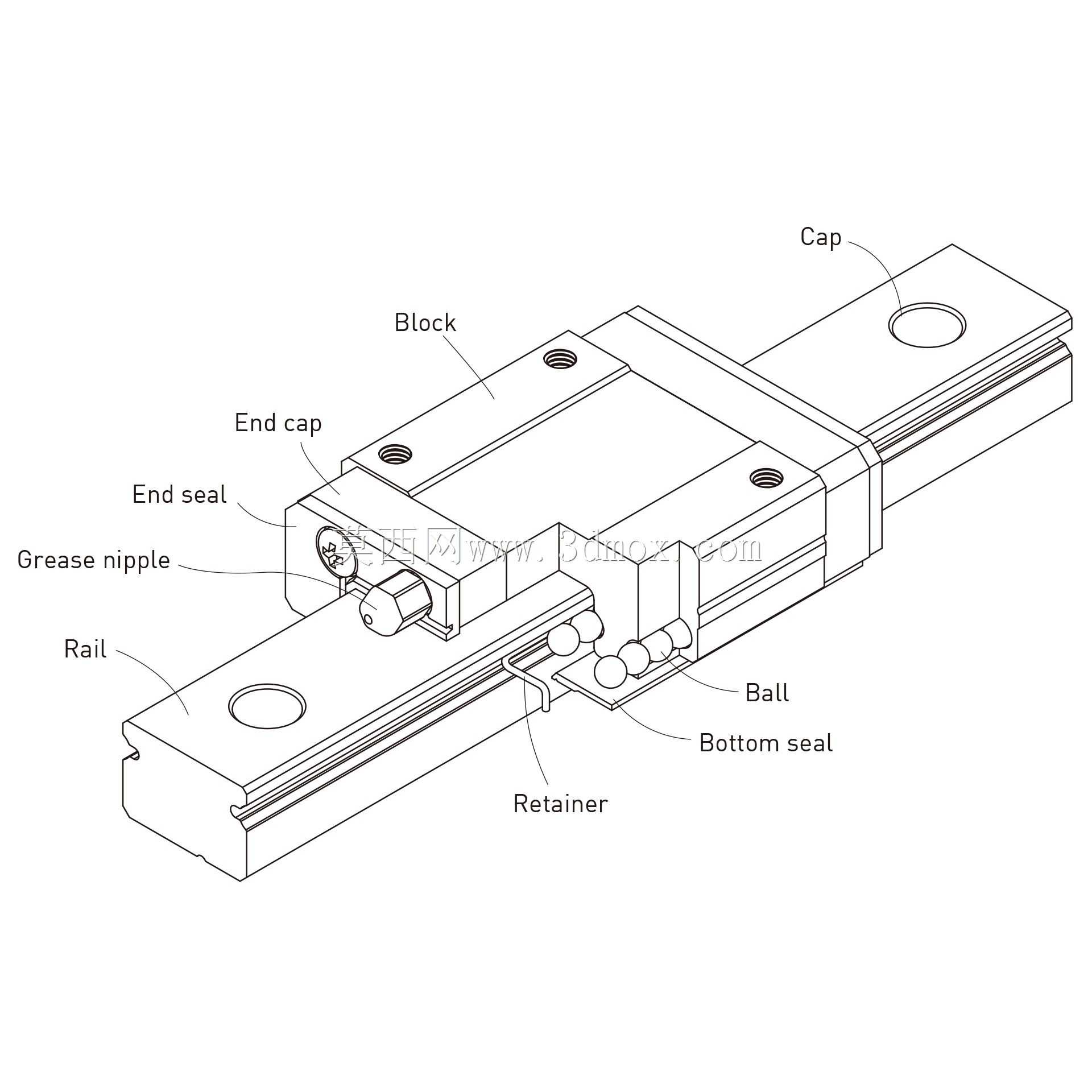

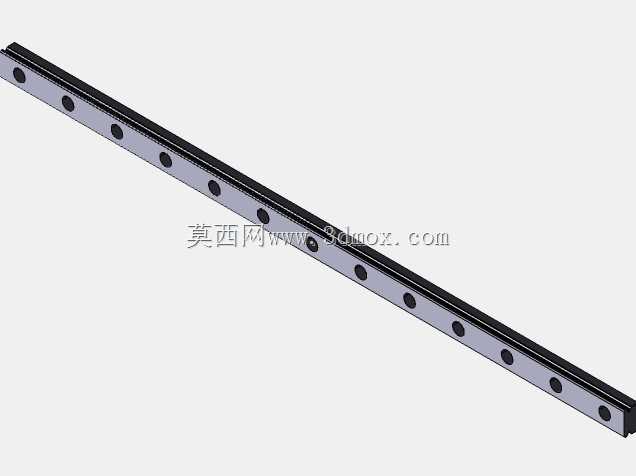

　　结构设计上，滑块采用哥特式拱形接触的滚道设计，钢球与滚道的接触角度经过优化，能够同时承受来自径向、反径向、左右横向四个方向的负载，相比单圆弧接触的微型导轨，这种结构在偏载工况下的刚性表现更好，不会因为侧向受力就出现运动卡顿或者精度快速衰减的问题。滑块内部集成了钢球保持架，在装配或者维护拆卸滑块的时候，钢球不会从滚道内脱落，这一点对于微型部件来说非常实用——微型钢球直径小，一旦脱落很难捡拾归位，还容易混入设备内部造成其他部件卡滞，保持架的设计大幅降低了现场装配和后期维护的难度。在部分精度等级的配置中，滑块还支持同系列导轨的互换安装，不需要针对单根导轨配磨滑块，备件更换的时候可以直接替换，减少设备停机维护的时间。

　　密封结构方面，滑块两端设置了端面密封件，底部也配有底部密封刮片，能够在滑块往复运动的时候刮除导轨表面附着的微小灰尘、碎屑，避免杂质进入滚道内部加速钢球和滚道的磨损，延长部件的使用寿命。滑块顶部的防尘盖可以盖住安装螺丝孔，避免杂物落入螺丝孔内影响安装精度，也防止螺丝孔内积尘在运动过程中掉落到设备的工作区域。润滑接口设置在滑块的端盖位置，可以直接对接小型注油嘴进行定期润滑，不需要拆解滑块就能完成维护操作，适配小型设备长期免复杂维护的使用需求。

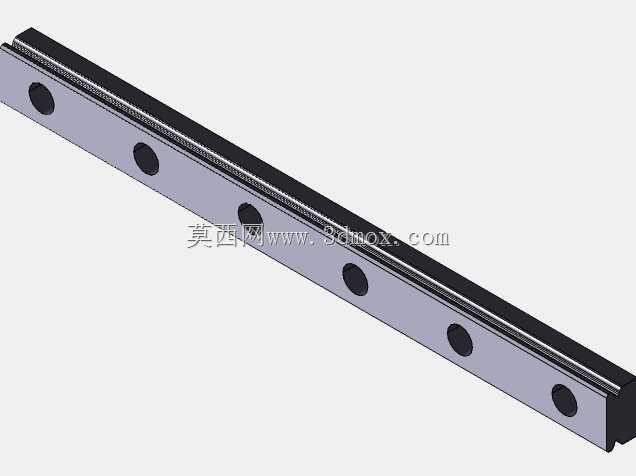

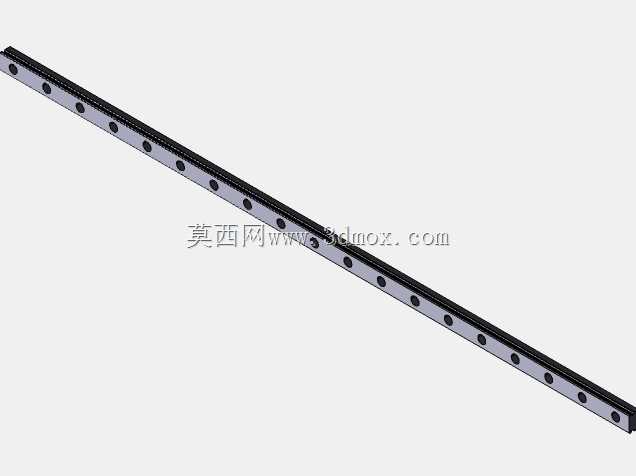

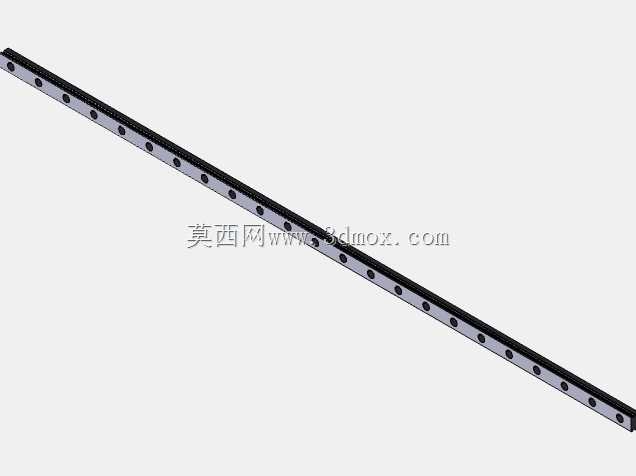

　　安装边界上，这套微型导轨的滑块整体轮廓低矮，长度和宽度尺寸都控制在极小的范围内，导轨采用标准的微型导轨安装孔距，安装孔为沉孔设计，可以直接用对应规格的螺丝从导轨正面锁附到安装基准面上，不需要在安装板上加工复杂的避让结构。滑块的安装孔位也采用标准的微型滑块孔距，既可以从滑块顶部锁附连接负载板，也可以根据安装需求从滑块底部反向锁附，给结构设计留出了足够的布置灵活度。在实际建模选型的时候，需要注意滑块运动到导轨两端时的极限位置尺寸，预留出端盖和密封件的安装空间，避免和周边的机架、传感器部件发生运动干涉；同时要确认安装基准面的平面度，微型导轨本身的刚性相比大规格导轨更低，如果安装基准面平面度超差，会导致导轨安装后出现变形，直接影响运动平顺性和定位精度，通常要求安装基准面的平面度控制在每米0.02mm以内，安装螺丝按照对角顺序逐步锁紧，避免锁紧过程中导轨产生扭曲变形。

　　在负载匹配上，这类微型导轨适合承载百克级到数公斤级的负载，选型的时候需要计算实际工况下的径向、侧向负载大小，结合设备的运行速度、加速度来确认对应的额定动负载是否满足寿命要求，不要在超出额定负载的工况下使用，否则会大幅缩短导轨的使用寿命，甚至出现钢球碎裂、滑块卡滞的问题。对于有预压要求的高精度场景，可以根据需要选择不同预压等级的配置，轻预压适合低阻力、高速往复的场景，中预压适合对刚性要求更高、有一定冲击负载的场景，避免预压过大导致运行阻力升高、磨损加快。
