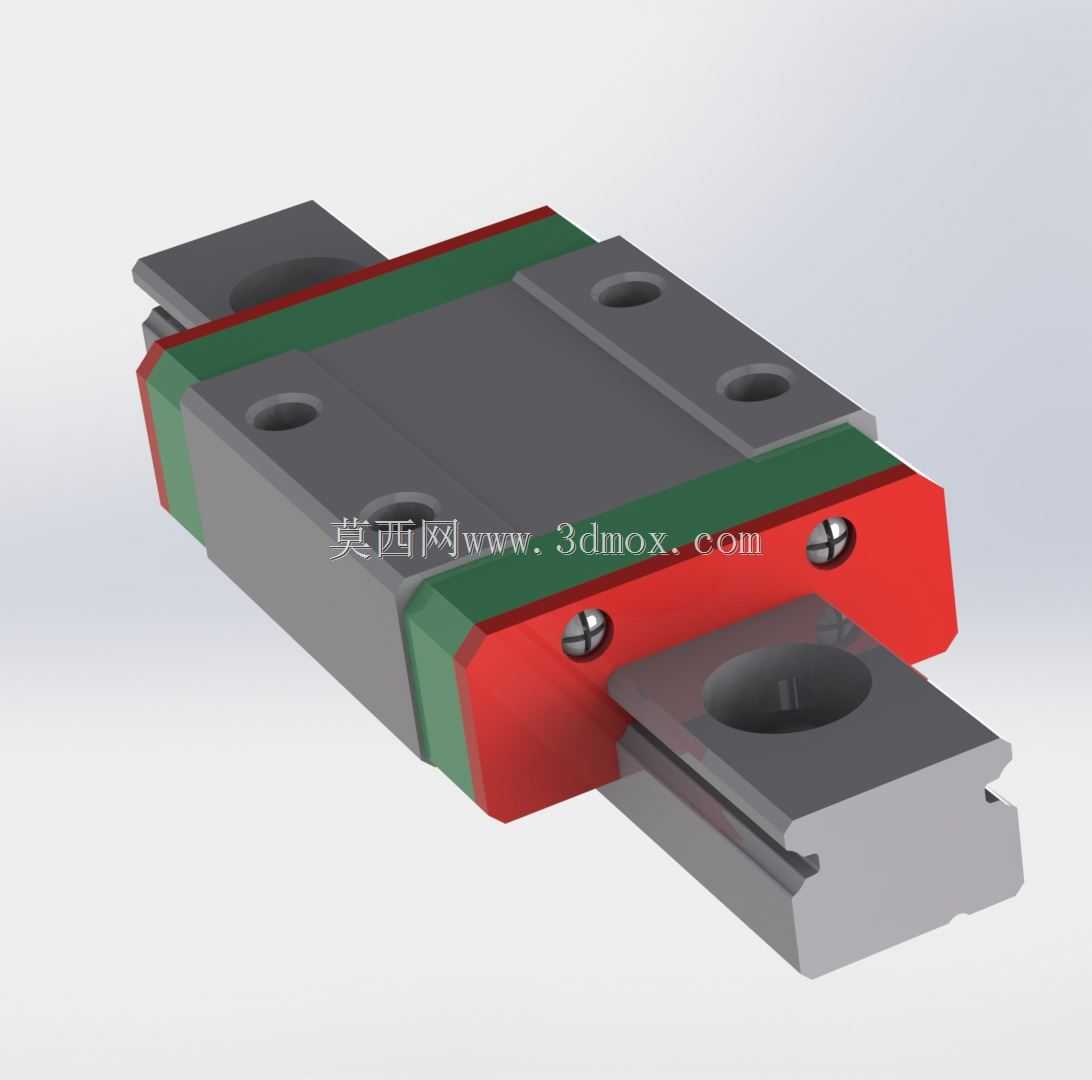

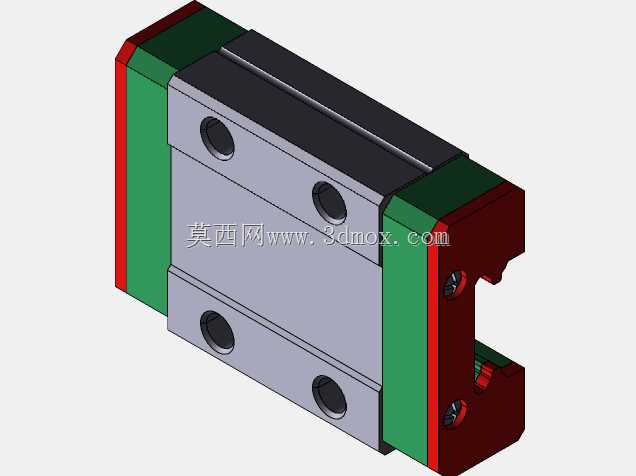

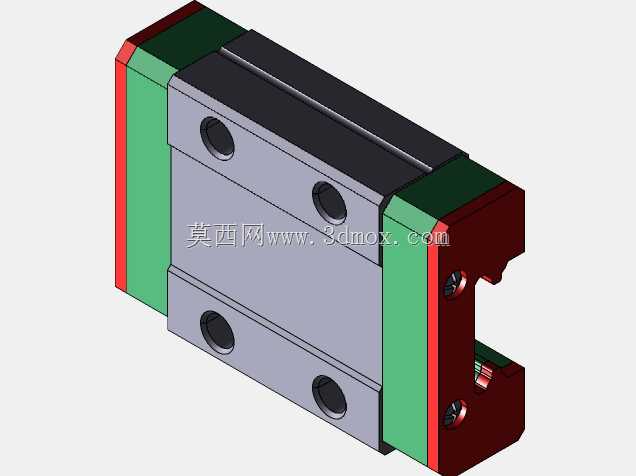

HIWIN上银MGN9微型直线导轨滑块组件

　　这款微型直线导轨副是小型精密传动场景里的核心导向部件，日常做桌面级自动化设备、小型检测仪器、消费电子组装治具的时候经常会用到，尤其是安装空间局促、负载不大但对导向精度有要求的工位，选这类微型导轨比普通宽幅导轨要适配得多。从实际使用的角度看，它的滑块和轨道采用特殊等级不锈钢材质加工，包括内部的滚动体、球保持架都做了防锈处理，在洁净车间、有轻微湿度的检测环境里使用，不会轻易出现锈迹卡滞的问题，比普通碳钢材质的导轨更适配电子组装、光学检测这类对洁净度有要求的场景。结构上采用哥特式拱形接触设计，滚动体和滚道之间是四点接触的状态，能同时承受来自径向、反径向、左右横向四个方向的载荷，不像部分单圆弧接触的微型导轨只能承受单向负载，

　　在小型滑台需要承受偏载、或者垂直安装的场景里，这种结构的刚性表现会好很多，运行过程中不会出现侧向晃动的问题。设计的时候特意做了钢球保持架结构，哪怕把滑块从轨道上抽出来，内部的钢球也不会直接脱落，日常做设备维护、拆装调整的时候不用额外花时间重新装钢球，对现场装配的容错率高很多，尤其是小批量做设备调试的时候，能省不少拆装的麻烦。部分精度等级的产品还支持同型号互换，也就是说滑块和轨道可以单独更换，不用整组替换，后期设备维护的时候成本更低，不用因为滑块滚道磨损就整根轨道一起换掉。从安装边界来看，这款属于9mm宽度规格的微型导轨，滑块本体的安装孔位是标准的沉头孔设计，轨道上的安装孔也是等距排布的标准孔位，

　　做安装板设计的时候可以直接查标准孔位尺寸预留安装孔，不用额外做非标适配。滑块的整体高度很低，适合安装空间高度受限的场景，比如小型视觉检测滑台、点胶机的Z轴导向、手机组装工位的小型移位机构，这类场景留给导向部件的安装空间往往只有十几毫米，普通规格的导轨根本装不下，这种微型导轨的尺寸刚好能适配。实际选型的时候要注意，这类微型导轨的额定负载不大，适合轻载高速的往复运动场景，不要用在大负载、有强冲击的工位上，比如冲压设备的送料工位就不适合选这类微型导轨，负载超过额定值之后滚道很容易出现压痕，直接影响运行精度和使用寿命。安装的时候要注意安装基准面的平面度，因为微型导轨本身的刚性比大规格导轨弱，如果安装面的平面度差，

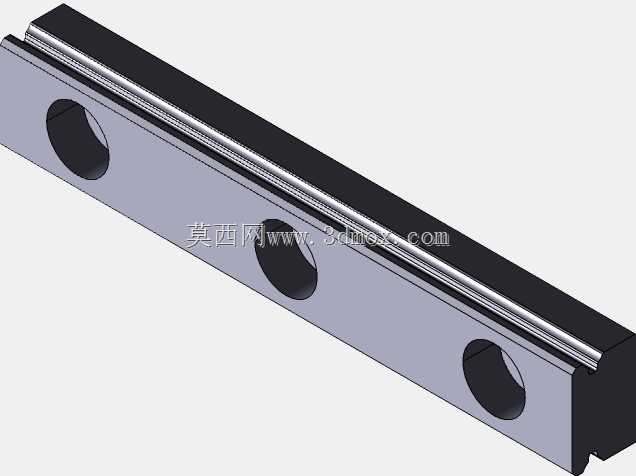

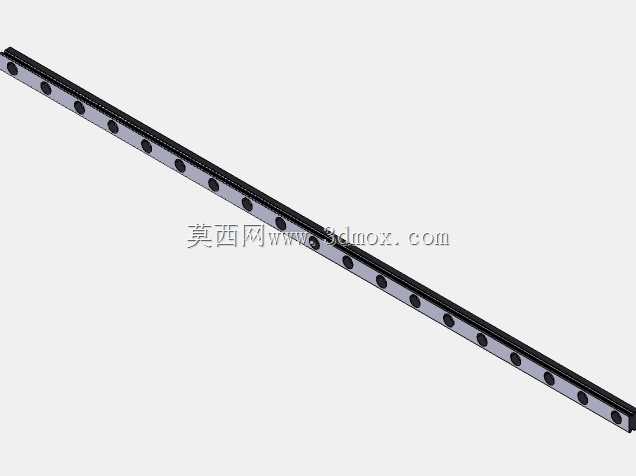

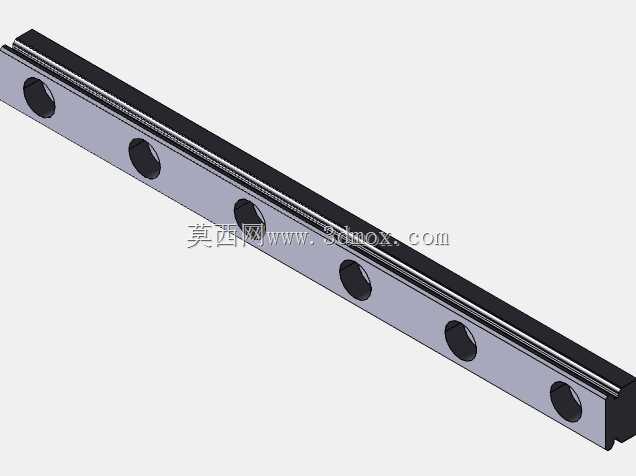

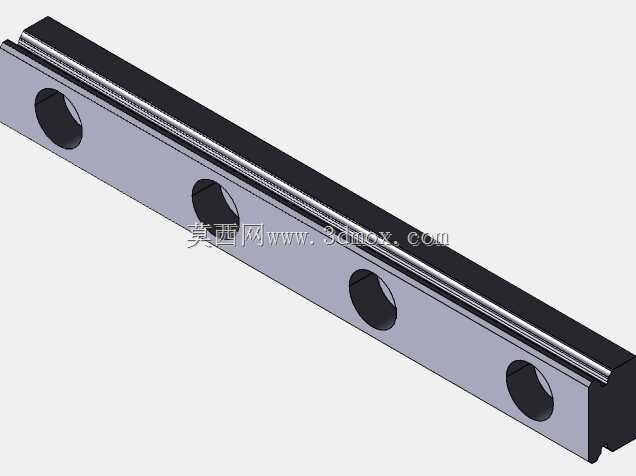

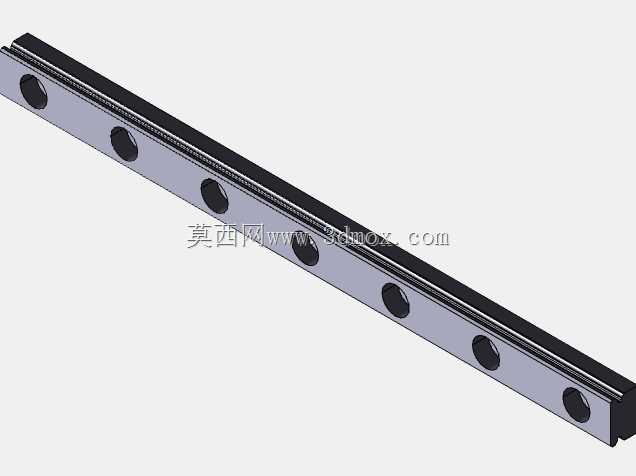

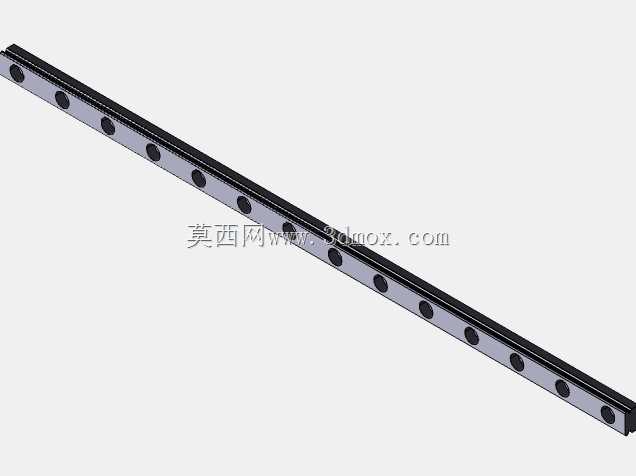

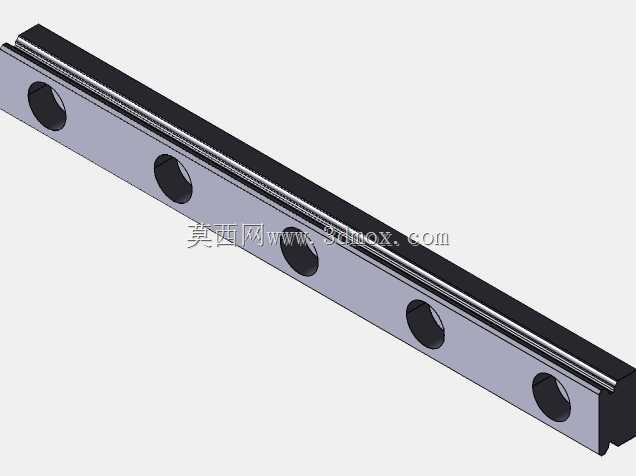

　　强行锁螺丝之后会导致轨道变形，运行的时候阻力变大，甚至出现卡顿的问题，一般建议安装基准面的平面度控制在0.02mm以内，锁螺丝的时候按照对角顺序逐步锁紧，不要单边一次性锁死，避免轨道产生内应力。日常使用的时候要注意定期补充润滑脂，微型导轨的滚道空间小，缺油之后磨损速度会很快，一般在洁净环境里使用的话，每三个月补充一次专用的润滑脂就可以，不要用普通的机油代替，机油粘度太低，在微型导轨的滚道里留存时间短，润滑效果维持不了太久。另外这款导轨的轨道可以根据实际使用需求裁切长度，做设计的时候不用拘泥于标准长度，可以根据实际的行程需求裁切合适的轨道长度，只要注意轨道两端的安装孔位不要太靠近端部，避免锁螺丝的时候出现开裂的问题就行。在做三维建模的时候，要注意把滑块和轨道之间的配合间隙留出来，不要做成零接触的干涉状态，一般预留0.01-0.02mm的间隙就可以，模拟运动的时候不会出现卡顿，也符合实际的装配公差要求。滑块上的油嘴位置也要预留出来，不要在装配的时候被其他结构件挡住，不然后期维护的时候没法加注润滑脂，会增加维护的难度。
