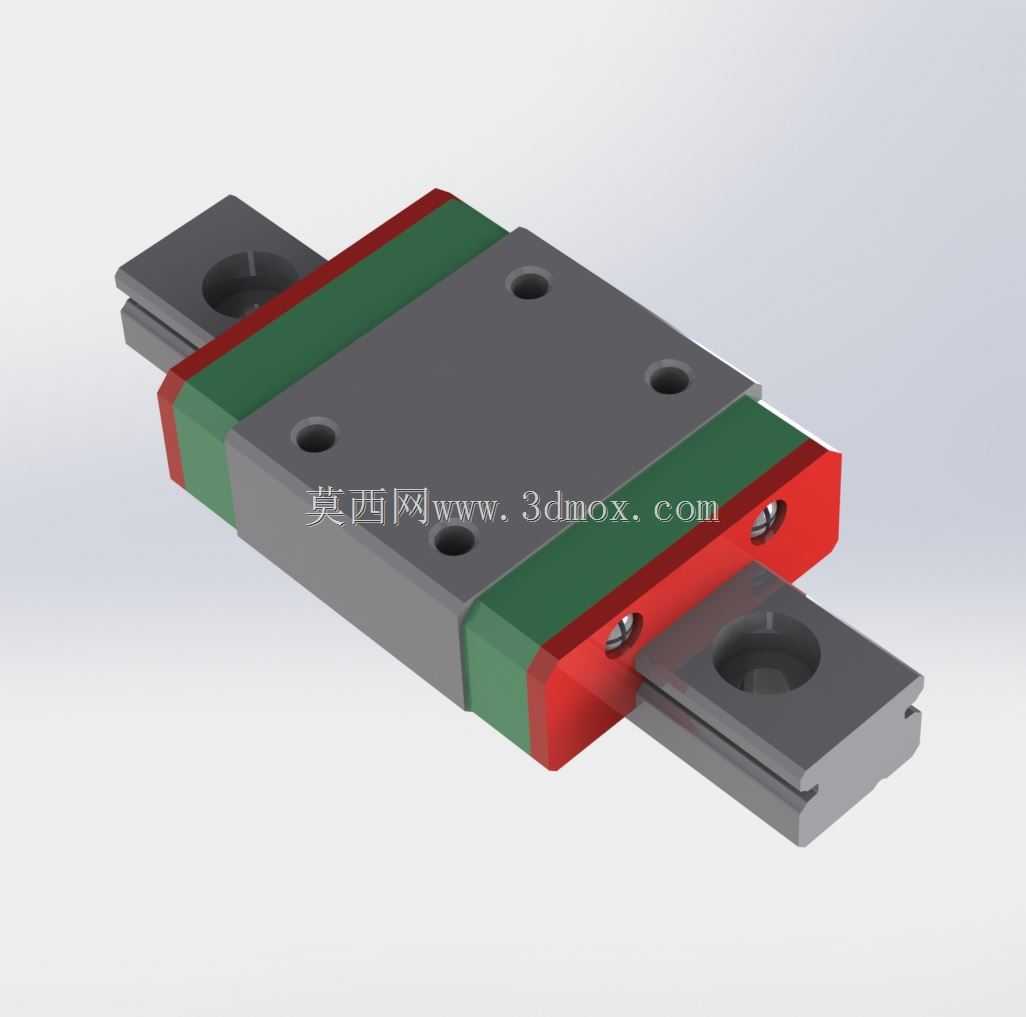

HIWIN上银MG系列微型直线导轨滑块组件

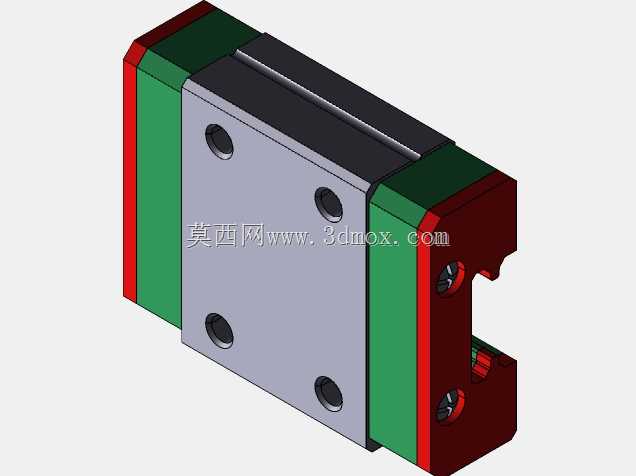

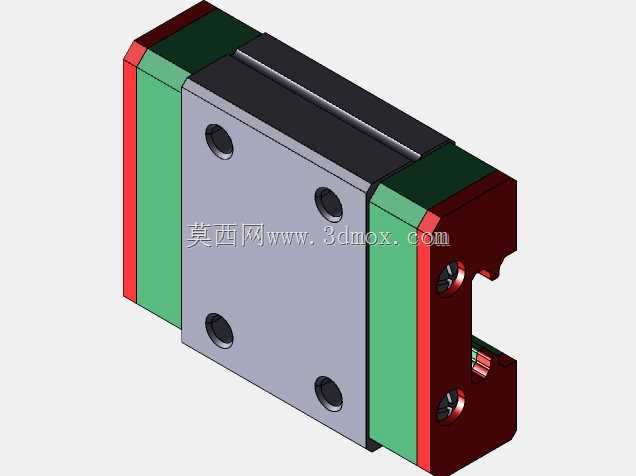

　　这款微型直线导轨组件是小型精密设备里常用的线性导向部件，日常做小型自动化模组、桌面级检测设备、消费电子组装治具的时候经常会用到，尤其是安装空间受限、负载不大但对导向精度有要求的工位，选这类微型导轨比普通标准导轨更适配。从结构上看，滑块和轨道采用哥特式拱形接触设计，四列钢球同时承受径向、反径向、左右横向的荷载，不像部分两列接触的微型导轨只能承受单向荷载，在小型滑台需要承受偏载、或者多方向受力的工况下，这种接触结构能保持更好的刚度，运行过程中不会出现晃动间隙。整套组件的所有金属部件，包括滑块本体、轨道、滚动钢球、钢球保持架都采用不锈钢材质，主要是为了适配洁净车间、有轻度腐蚀的检测环境，或者是医疗类小型设备的使用场景，

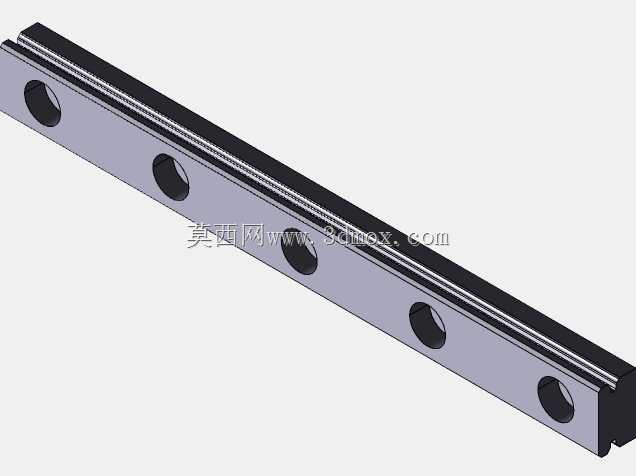

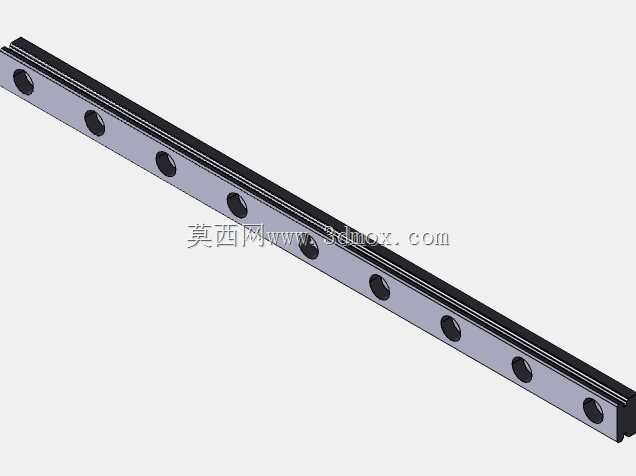

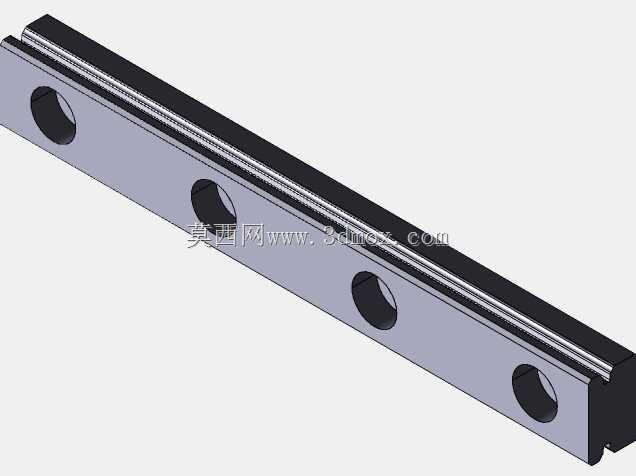

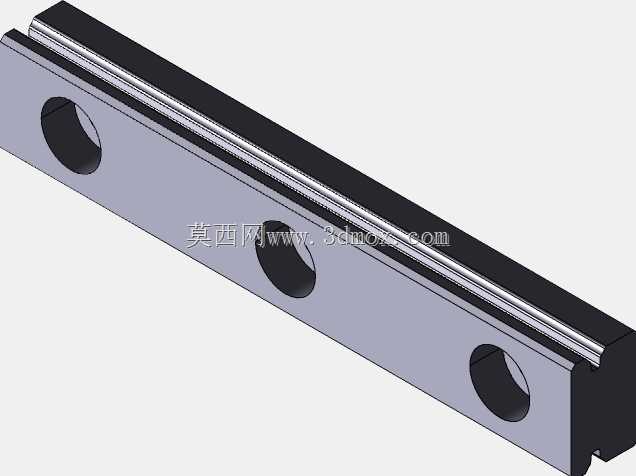

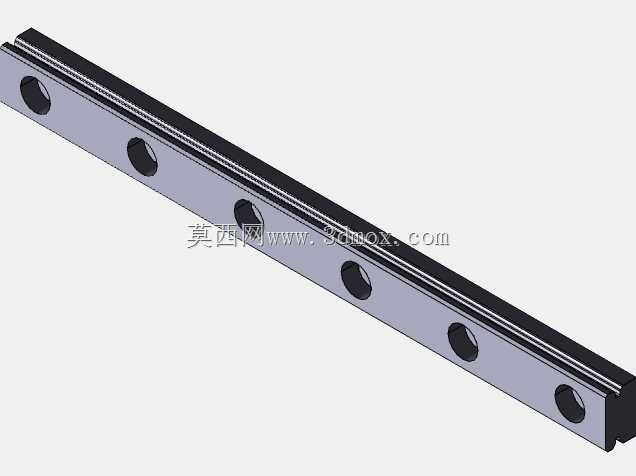

　　不会因为长期使用出现锈蚀卡滞的问题，日常维护也不需要频繁加注防锈油脂，减少了小型设备的维护工作量。钢球部分自带微型保持架结构，很多新手工程师在组装小型设备的时候，经常会把滑块从轨道上抽出来，普通微型导轨没有保持架的话，钢球会直接脱落，散落之后很难装回，还容易混入杂物影响导轨精度，带保持架的设计就算滑块临时脱离轨道，钢球也会被固定在滚道内，不会掉落，对现场组装、后期设备维护都很友好，部分精度等级的滑块还支持同系列轨道互换，不需要整组配对更换，后期备件替换的成本更低。从安装边界来看，这款MGN7系列的导轨属于微型规格，轨道宽度7mm，滑块的安装孔位采用沉孔设计，安装时可以直接从滑块上方穿入M2的内六角螺丝固定在安装基面上，

　　轨道的安装孔也是标准的沉孔间距，不需要额外做特殊的安装避让，滑块两端的防尘结构做了薄型化处理，不会额外增加滑块的总长度，在行程紧凑的小型滑台里，能最大化利用有效行程，不会因为端盖占用空间导致行程缩水。设计这类导轨三维模型的时候，需要重点还原滚道的接触角度、安装孔的位置公差、滑块和轨道的配合间隙，还有两端密封件的外形尺寸，很多工程师做设备布局的时候，容易忽略滑块伸出轨道后的极限位置干涉，建模时要把滑块运动到轨道两端的极限位置都做干涉检查，尤其是滑块上安装的负载板，不能和导轨两端的固定螺丝、或者周边的结构件发生碰撞。另外这类微型导轨的预压等级分不同档位，轻预压的适合低阻力、高速往复的小型滑台，中预压的适合有一定刚性要求的定位工位，

　　建模时不需要把预压带来的尺寸偏差做进模型里，只要保留标准的外形尺寸和安装尺寸，就能满足选型和布局的需求，实际采购时再根据工况选择对应的预压等级即可。日常选型的时候还要注意，这类微型导轨的额定负载比标准导轨小很多，不能用在大负载的传送工位，但是它的体积小、重量轻，运行阻力低，在小型精密位移平台、光学调整架、3D打印机的挤出机构、手机组装的小型吸嘴滑台上，使用非常广泛，尤其是对安装高度有严格限制的设备，这款导轨的滑块总高度很低，能有效降低设备的整体厚度，符合小型化设备的设计趋势。建模时还要还原滑块上的油嘴位置，虽然微型导轨的注油频率不高，但是布局时要给注油操作留出足够的空间，不能让周边结构挡住注油嘴，导致后期维护时无法加注润滑脂。轨道的拼接也要注意，单根轨道的长度有限，长行程使用时需要拼接轨道，拼接处的端面要做精准对接，保证滑块过缝的时候没有卡顿，不过这类7mm宽度的微型导轨很少用到长行程场景，大多是短行程的精密位移场景，单根轨道就能满足使用需求。
