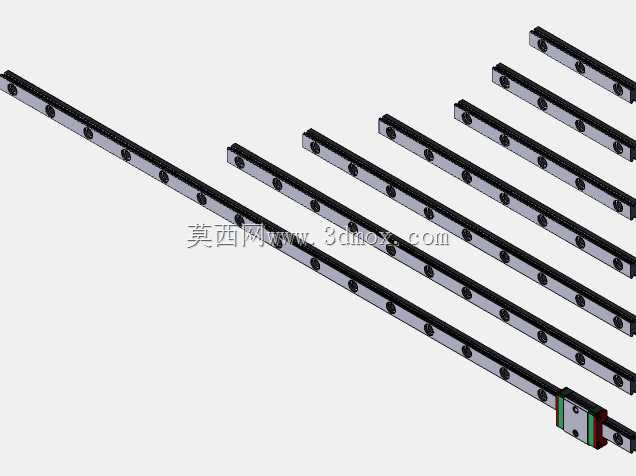

HIWIN上银MGN5微型直线导轨滑块组件

　　做小型精密设备结构设计快十年，经手的微型直线传动部件少说也有几十款，这款HIWIN MG系列的微型导轨组件，是我做桌面级检测设备、小型医疗采样模组、消费电子精密装夹工位时用得比较多的一款。很多刚入行的结构工程师选微型导轨时，总觉得只要负载够、行程够就可以，实际在紧凑空间里做设计，安装边界、滑块与轨道的配合公差、材料的环境适应性，才是决定整套机构能不能稳定跑过寿命周期的核心。

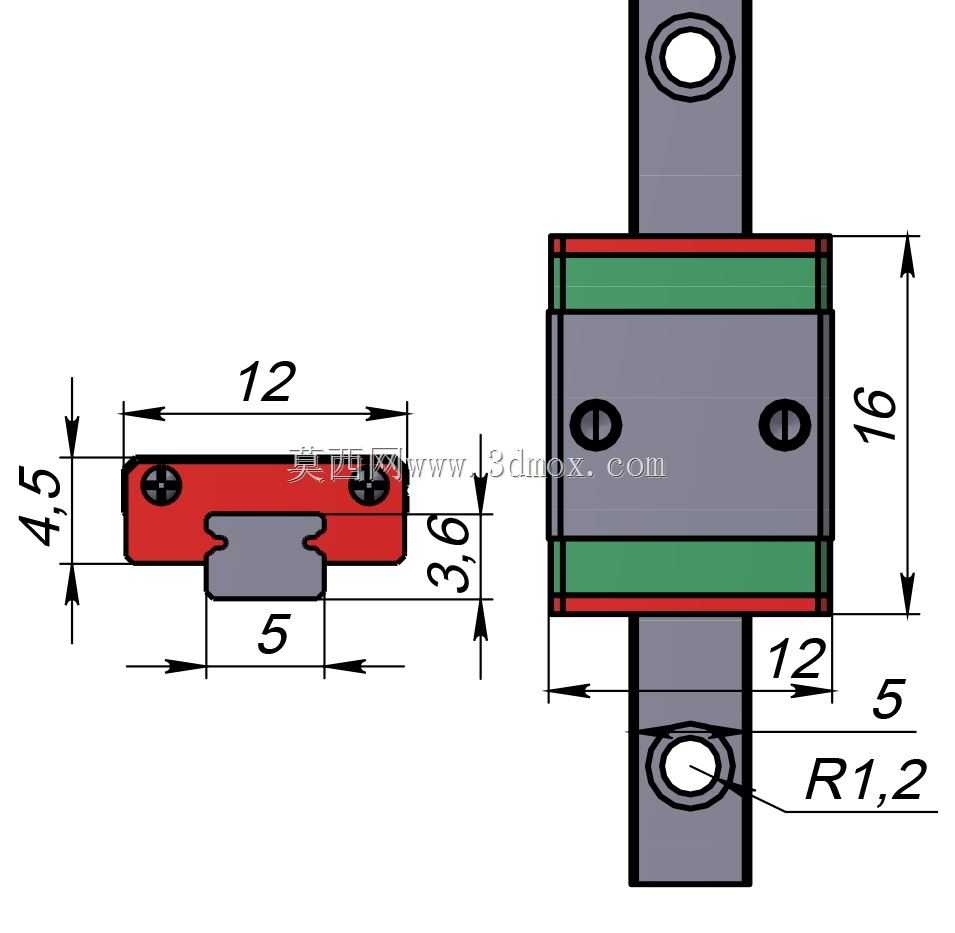

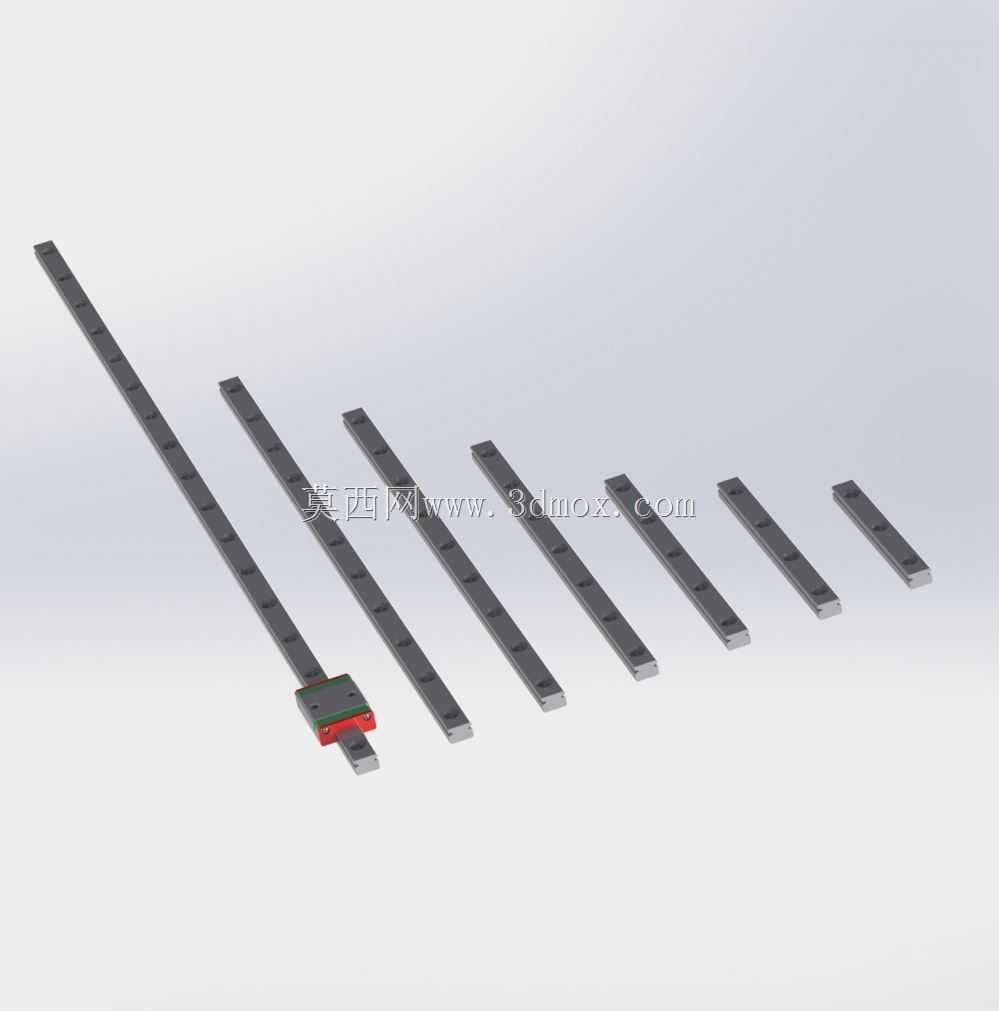

　　先从实际应用场景说，这款5规格的微型导轨，公称宽度只有5mm，滑块总宽度12mm，整套组件的安装高度仅6mm，轨道端部安装孔的圆角为R1.2，滑块上的安装孔位间距适配M2规格的紧固件，这种尺寸级别的传动件，根本用在大型设备上，它的核心适配场景，是安装空间被严格限制的精密小型机构：比如光学检测设备里的镜头微调滑台，要在几十立方厘米的空间里实现0.01mm级的位移精度，大规格导轨根本塞不进去；还有便携式生化分析设备的试剂卡推送机构，既要控制整机重量，又要保证推送过程无卡滞、重复定位精度稳定，这款不锈钢材质的微型导轨刚好能满足要求；另外像消费电子组装工位里的微型夹爪进给机构、半导体封装设备里的芯片拾取微调滑台，也常能看到同规格导轨的应用。

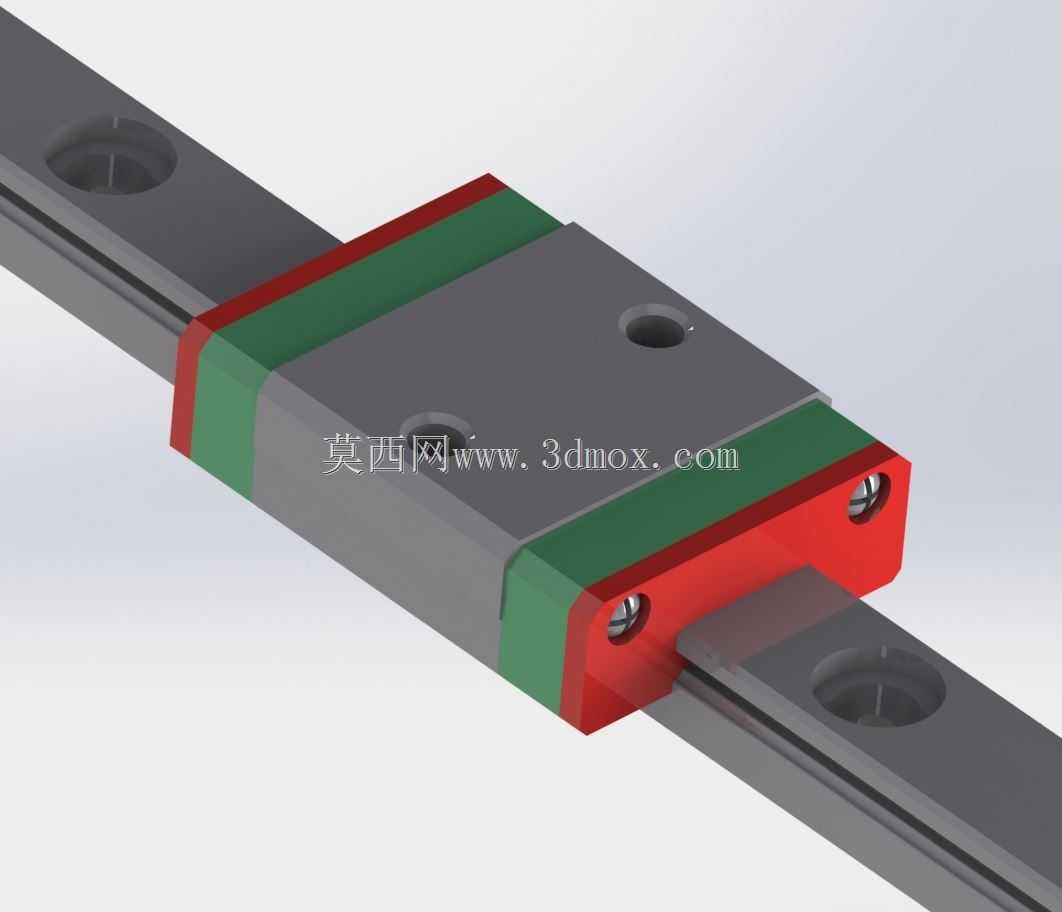

　　从功能特性上看，这款导轨的滑块和轨道全部采用特殊等级不锈钢材质，不是普通碳钢做表面镀层的款式，这一点在洁净环境、有弱腐蚀工况的场景里优势特别明显——普通碳钢导轨哪怕做了镀镍处理，在恒温恒湿的洁净车间里长期运行，镀层磨损后还是容易产生浮锈，掉下来的锈屑会直接污染洁净环境，影响光学检测、芯片封装这类对颗粒度要求极高的工序，全不锈钢材质就不存在这个问题，哪怕长期在有少量消毒试剂挥发的医疗设备内部使用，也不会出现锈蚀卡滞的情况。它的滚动体采用钢球设计，接触形式是哥特式拱形接触，这种接触结构和普通圆弧槽接触的导轨不一样，能同时承受来自垂直方向、水平方向、倾覆方向的多维度荷载，很多微型导轨因为滑块尺寸太小，只能承受单方向的荷载，稍微带一点偏载就会出现滑动阻力骤增、甚至钢球脱落的问题，这款导轨的拱形接触结构，在小型机构出现不可避免的安装偏斜时，依然能保持稳定的滑动阻力，不会出现卡顿。另外它的钢球采用微型保持架固定，很多人装微型导轨的时候都遇到过，滑块从轨道上抽出来的瞬间，钢球直接散落一地，装回去之后精度直接报废，带保持架的设计就完全避免了这个问题，哪怕安装时不小心把滑块滑出轨道端部，钢球也会被保持架牢牢固定在滑块内部，不会散落，大幅降低了现场安装的难度，也减少了因为安装失误造成的零部件损耗。部分精度等级的产品还支持同规格滑块互换，也就是说后期维护的时候，不需要整套更换导轨和滑块，单独更换同精度等级的滑块就能恢复精度，对于量产设备的售后维护来说，能省下不少的备件成本和维护时间。

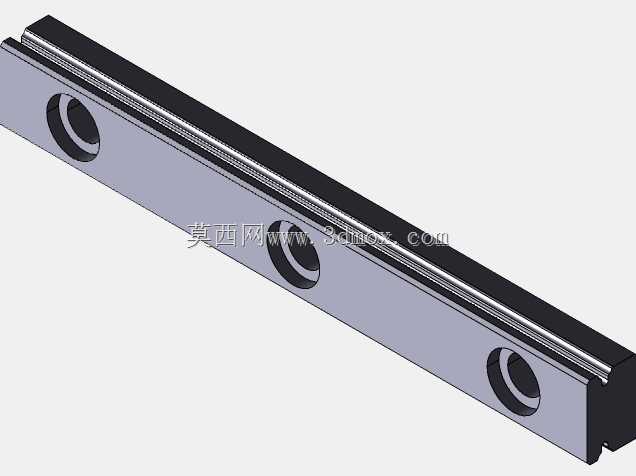

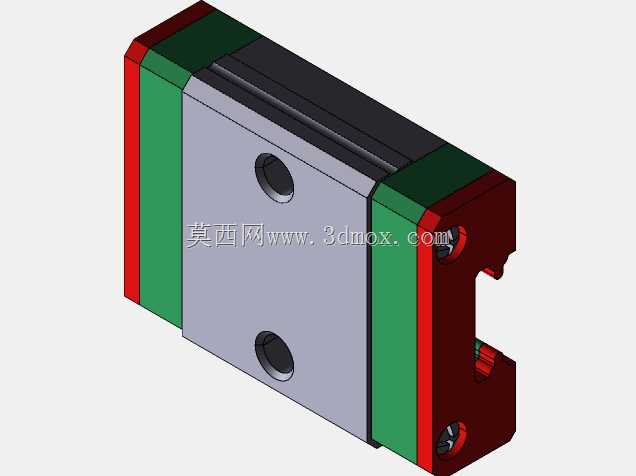

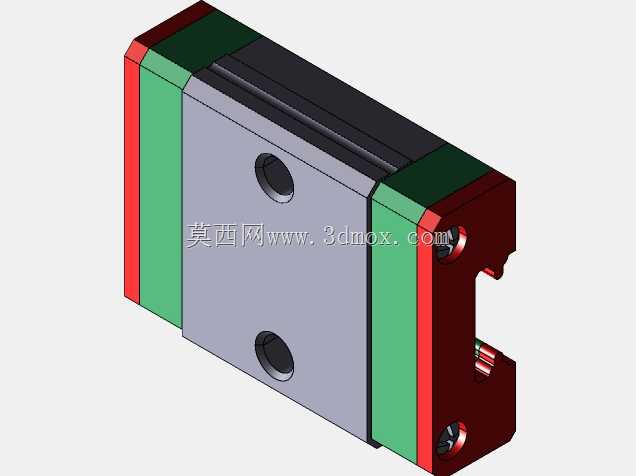

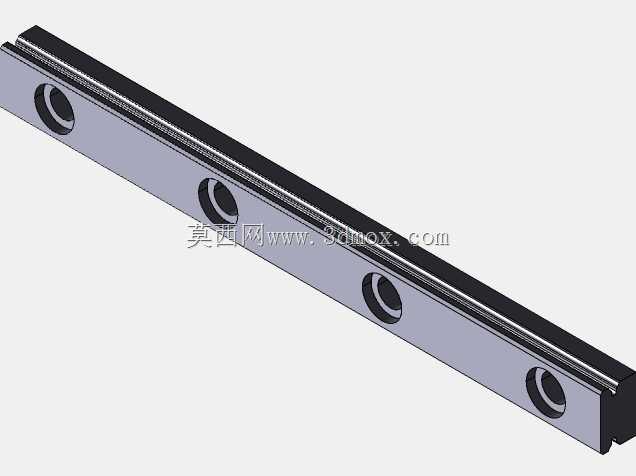

　　从设计思路上看，这款微型导轨的所有尺寸设计都是围绕“极小空间下的稳定传动”来做的，没有多余的结构。滑块的安装面做了沉孔设计，紧固件锁紧之后，螺丝头部不会高出滑块安装面，不会和上方安装的负载产生干涉；轨道的安装孔采用沉孔设计，从轨道背面锁紧紧固件之后，轨道的滑动接触面完全平整，不会有螺丝孔的凸起影响滑块的顺畅运行；滑块两端的防尘结构做了极简化处理，没有占用额外的长度空间，在有限的滑块长度内，尽可能布置了更多的钢球，来提升整体的负载能力，很多同尺寸的微型导轨为了做复杂的防尘结构，把滑块长度做长了2-3mm，在行程本来就只有十几毫米的微型滑台里，这几毫米的长度浪费，直接就压缩了有效行程，反而得不偿失。

　　再说到安装边界的问题，做结构设计的时候，很多新手容易只看产品样本上的标称尺寸，忽略安装时需要预留的空间。这款导轨的滑块总高度是6mm，轨道的厚度是3.6mm，安装的时候，滑块上方的负载安装面和轨道下方的安装基座之间，需要预留至少0.5mm的安全间隙，避免运行过程中负载和基座产生刮擦；轨道的宽度是5mm，两根轨道平行安装的时候，中心距的公差要控制在±0.02mm以内，不然会出现平行度超差，滑块运行阻力变大的问题；滑块侧面到安装立板的距离要预留至少1mm的间隙，避免滑块运行到端部的时候和立板产生碰撞；轨道端部的安装孔中心到轨道端面的距离是固定的，设计基座上的螺纹孔位置的时候，要严格按照给定的R1.2圆角尺寸来避让，不然轨道锁紧紧固件之后，会因为安装孔位不对产生内应力，直接影响导轨的运行精度和使用寿命。另外要注意，这种微型导轨的预压等级分好几种，轻预压的款式适合低阻力、高速往复的场景，比如镜头微调机构，中预压的款式适合有一定冲击负载的场景，比如小型冲压工位的送料机构，选型的时候不能一概而论，要根据实际的负载大小、运行速度、精度要求来选对应的预压等级，不是预压越大精度越高，预压过大反而会大幅缩短导轨的使用寿命，增加运行的阻力。

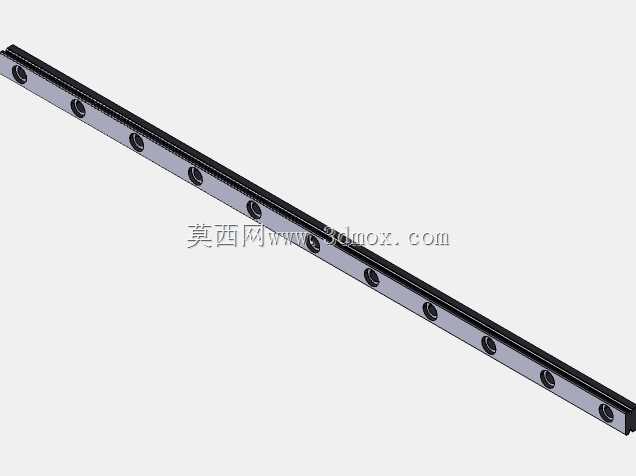

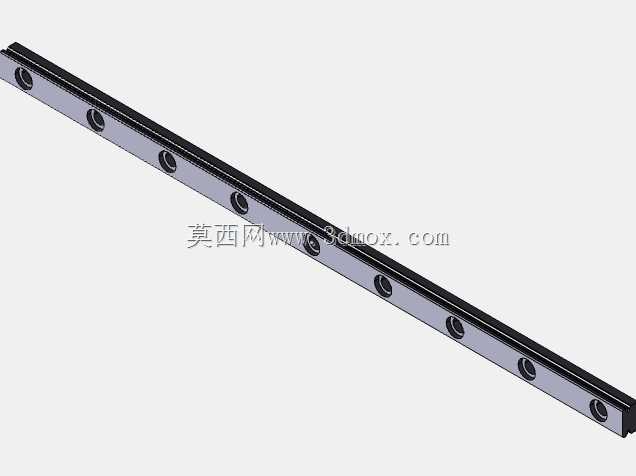

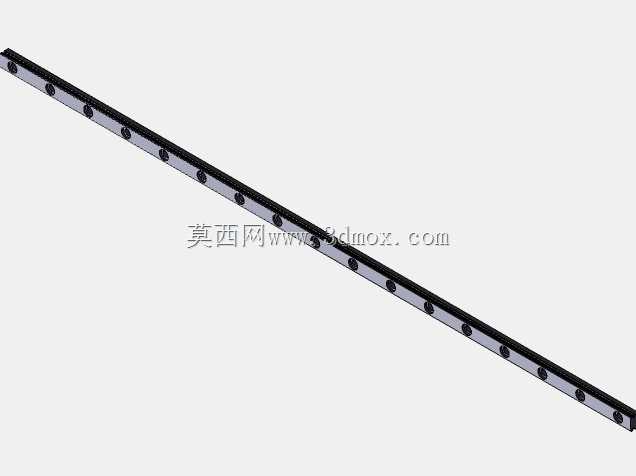

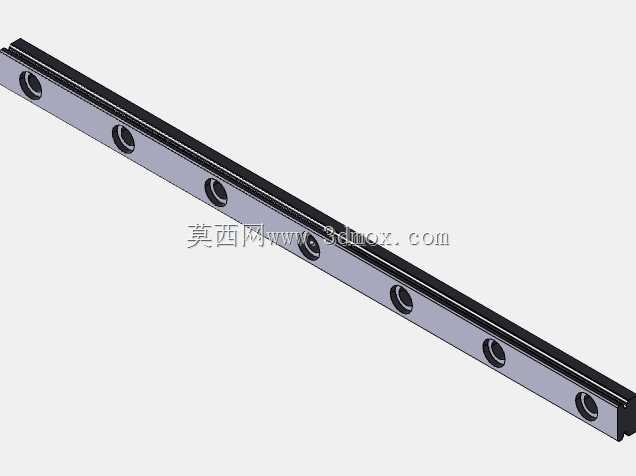

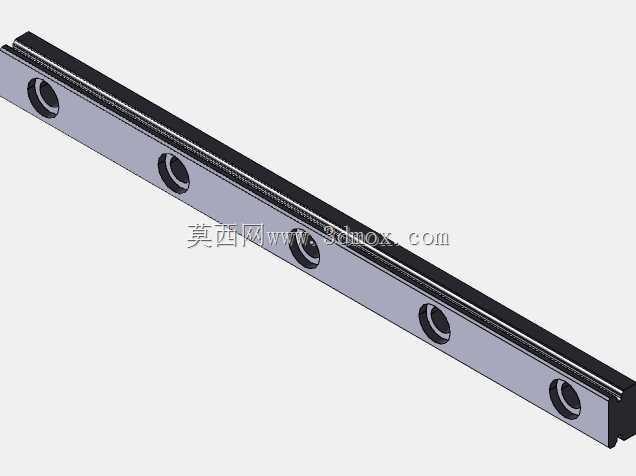

　　很多人觉得微型导轨结构简单，就是滑块加轨道加钢球，实际在精密小型设备里，传动部件的一点点误差，都会被放大到终端执行机构上，影响整套设备的性能。这款导轨的设计，把微型传动场景里会遇到的安装问题、环境适配问题、维护问题都考虑到了，没有追求花哨的附加功能，所有结构都服务于小空间下的稳定精密传动，这也是它在小型精密设备领域被广泛应用的核心原因。做三维建模的时候，要把各个安装孔的位置、沉孔深度、滑块和轨道的配合间隙都准确还原，不能只画个大概的外形，不然导出的工程图会直接误导后续的加工和装配，造成零部件干涉、安装不上的问题。尤其是滑块上的安装孔沉孔深度、轨道上的安装孔位置尺寸，必须和实际产品的尺寸完全一致，这些细节才是三维模型在实际设计工作里真正有价值的部分，而不是只做个看起来像的外观模型。
