DIN导轨式交直流工业开关电源结构设计

　　这款导轨式开关电源的建模，完全围绕工业现场的实际安装使用需求展开，没有多余的装饰性结构，所有外形特征都服务于功能实现与安装适配。在工业控制场景里，这类小功率导轨电源是配电柜、分布式IO站、小型设备控制回路里的核心供电元件，负责把现场通用的交流市电转换成稳定的低压直流，给PLC输入模块、小型传感器、中间继电器线圈、信号隔离器这类低压工控元件供电，不需要额外定制安装支架，直接卡装在标准DIN导轨上就能完成固定，是工控配电系统里用量极大的基础元件。

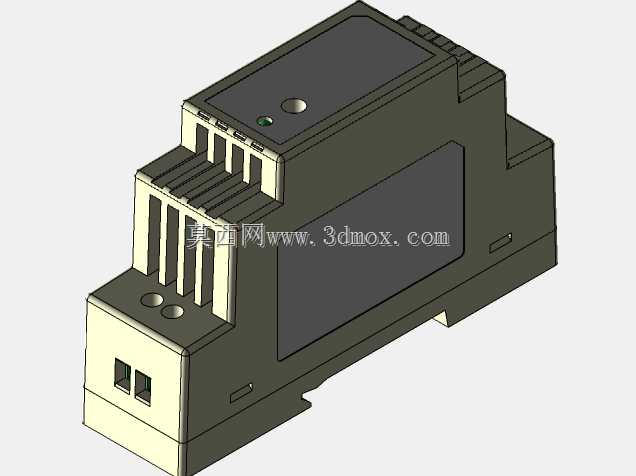

　　从结构设计思路来看，外壳采用T形塑料壳体的造型，完全匹配导轨安装的空间逻辑：壳体下部做了适配TS35标准导轨的卡扣结构，安装时只需要把壳体下部卡在导轨上沿，按压上部就能完成卡紧固定，拆卸时用螺丝刀撬动卡扣解锁即可，不需要额外的固定螺丝，能大幅提升柜内装配的效率。壳体上部的宽度做了收窄设计，单台宽度仅占18mm左右的导轨安装空间，在柜内导轨空间紧张的场景下，可以和断路器、端子排、继电器等元件紧密并排安装，不会浪费宝贵的柜内安装位。壳体表面的散热槽顺着空气对流方向布置，在自然散热的条件下，能把内部功率元件产生的热量顺着槽道导出，不需要额外加装散热风扇，避免了风扇带来的积尘、寿命短板问题，适配工业现场多尘、长期连续运行的使用需求。

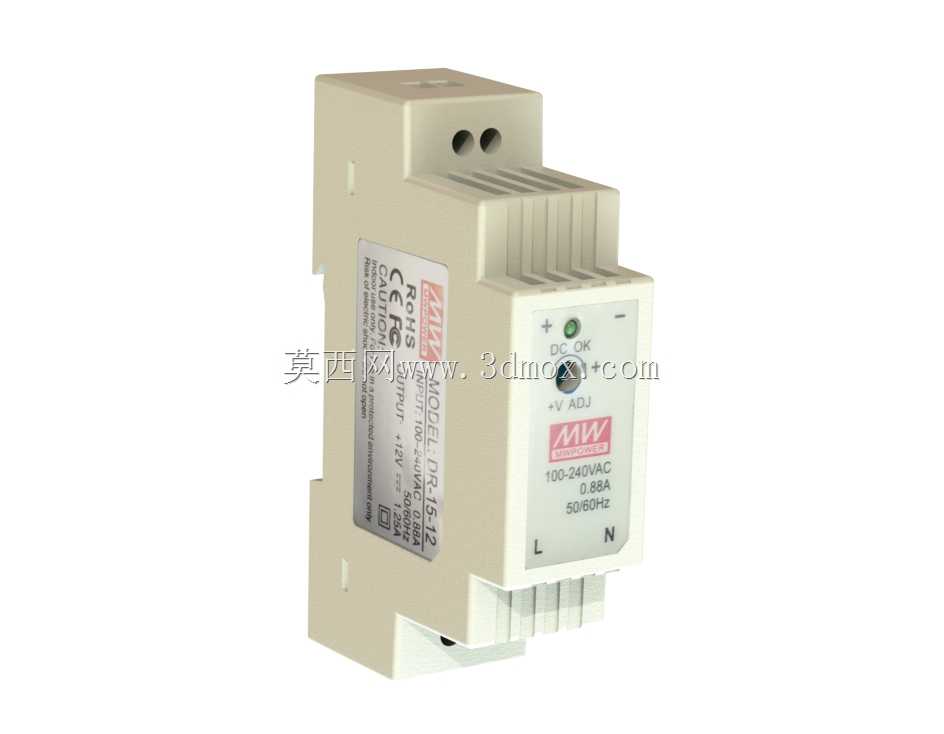

　　壳体正面的布局完全服务于现场调试与运维：顶部设置了直流输出状态指示灯，设备正常输出时指示灯点亮，运维人员巡检时不需要测量输出电压，远距离就能判断电源的工作状态；指示灯下方标注了清晰的输入输出参数标识，明确标注输入电压范围、输出电压等级、额定输出电流，现场选型替换时不需要查阅手册就能快速确认参数匹配性；下部的输入输出接线端子采用压线式结构，接线时直接把剥好的导线插入端子孔，拧紧压线螺丝就能完成连接，端子旁清晰标注了L、N交流输入位，以及+V、-V直流输出位，能避免现场接线时的极性接反问题。壳体侧面的标签区域预留了参数印刷位，把认证信息、接线警示、参数范围都整合在侧面标签上，不会占用正面的操作与观察空间。

　　从安装边界来看，建模时严格控制了壳体的外形公差，整体高度从导轨安装面到壳体顶部的尺寸控制在90mm以内，深度方向从导轨表面到壳体前端的尺寸控制在60mm以内，完全适配市面上绝大多数小型工控配电柜、壁挂式控制箱的内部安装空间，不会出现柜门关不上、和其他元件干涉的问题。壳体的边角都做了圆弧过渡处理，没有尖锐的棱角，装配人员在柜内作业时不会被划伤，也避免了尖锐边角刺破导线绝缘层的风险。壳体上下端的接线口都做了倒角处理，导线穿入时不会被端口的塑料毛边刮伤绝缘层，提升接线的可靠性。

　　在功能特性的还原上，模型准确还原了这款电源的额定输出参数对应的结构特征：12V直流输出、1.25A额定电流的功率等级，对应的内部元件布局不需要过大的壳体空间，所以整体结构紧凑小巧，替换旧款同功率电源时，不需要调整原有柜内的导轨空位，直接卡装接线就能完成替换，适配老旧设备的电源升级替换场景。壳体的塑料材质选用阻燃级工程塑料，建模时也还原了塑料壳体的壁厚均匀性，壳体壁厚控制在2mm左右，既保证了足够的结构强度，卡装在导轨上不会出现壳体开裂变形的问题，也不会因为壁厚过大造成材料浪费、整体重量过重的问题。

　　实际工程应用中，这类导轨电源往往需要在温差较大、存在一定振动的工业环境下长期运行，所以建模时也还原了壳体内部的PCB安装定位柱结构，内部的电路板通过四个定位柱直接固定在壳体底座上，不需要额外的固定支架，能减少振动环境下电路板的位移风险，提升元件的抗振性能。壳体上的指示灯开孔位置做了遮光凸台设计，避免现场强光下指示灯看不清楚的问题，同时也能防止灰尘从开孔位置进入壳体内部，提升壳体的防护等级，适配多尘的工业现场环境。
