红柄斜口钢丝剪切钳结构设计

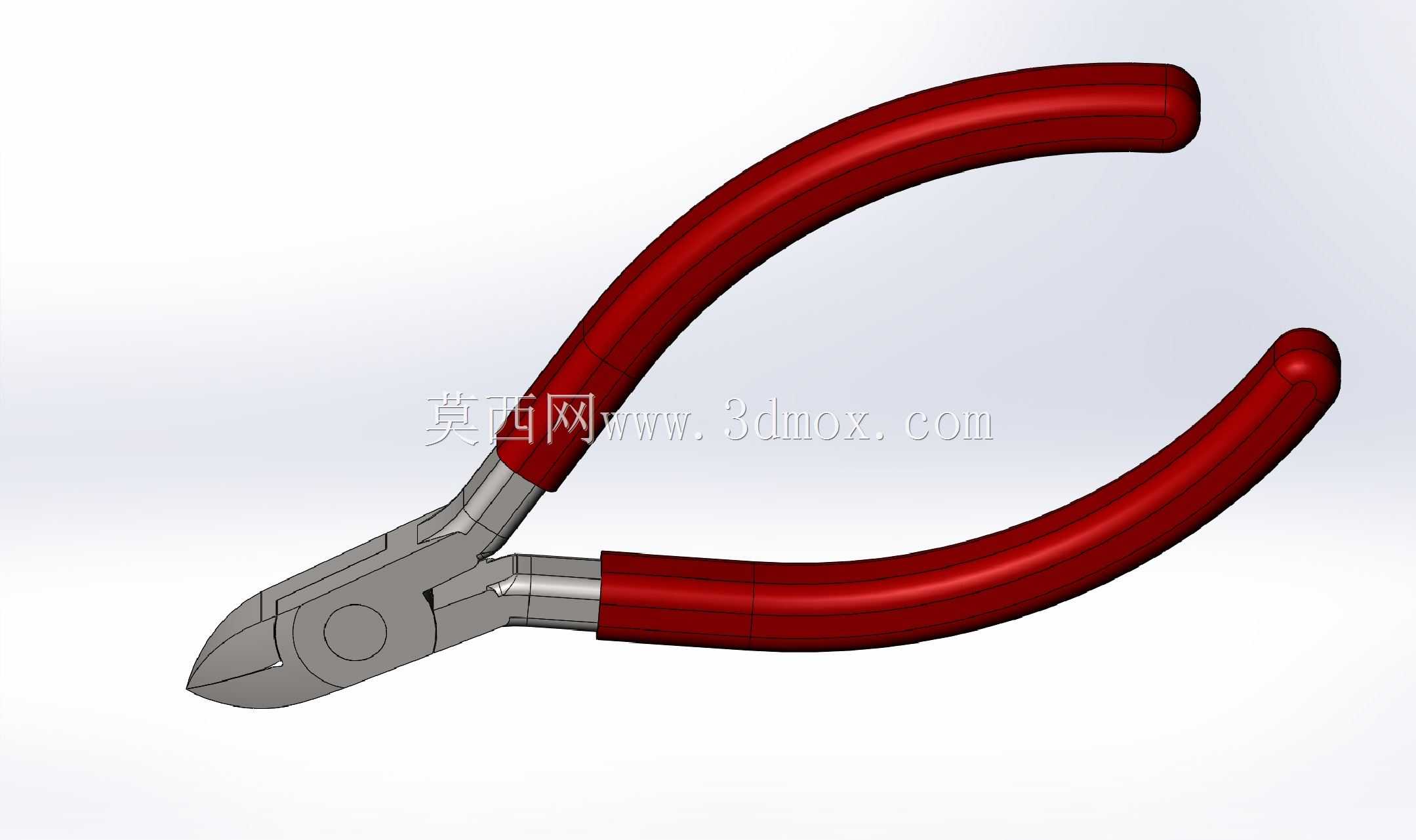

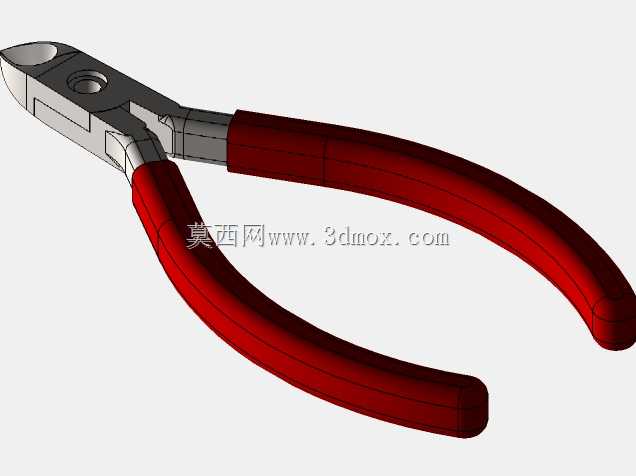

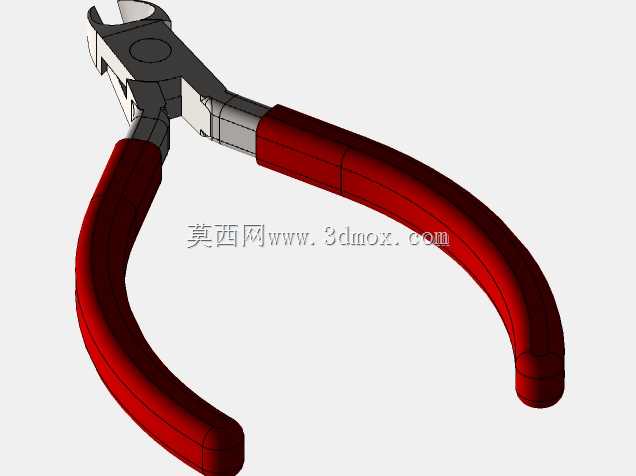

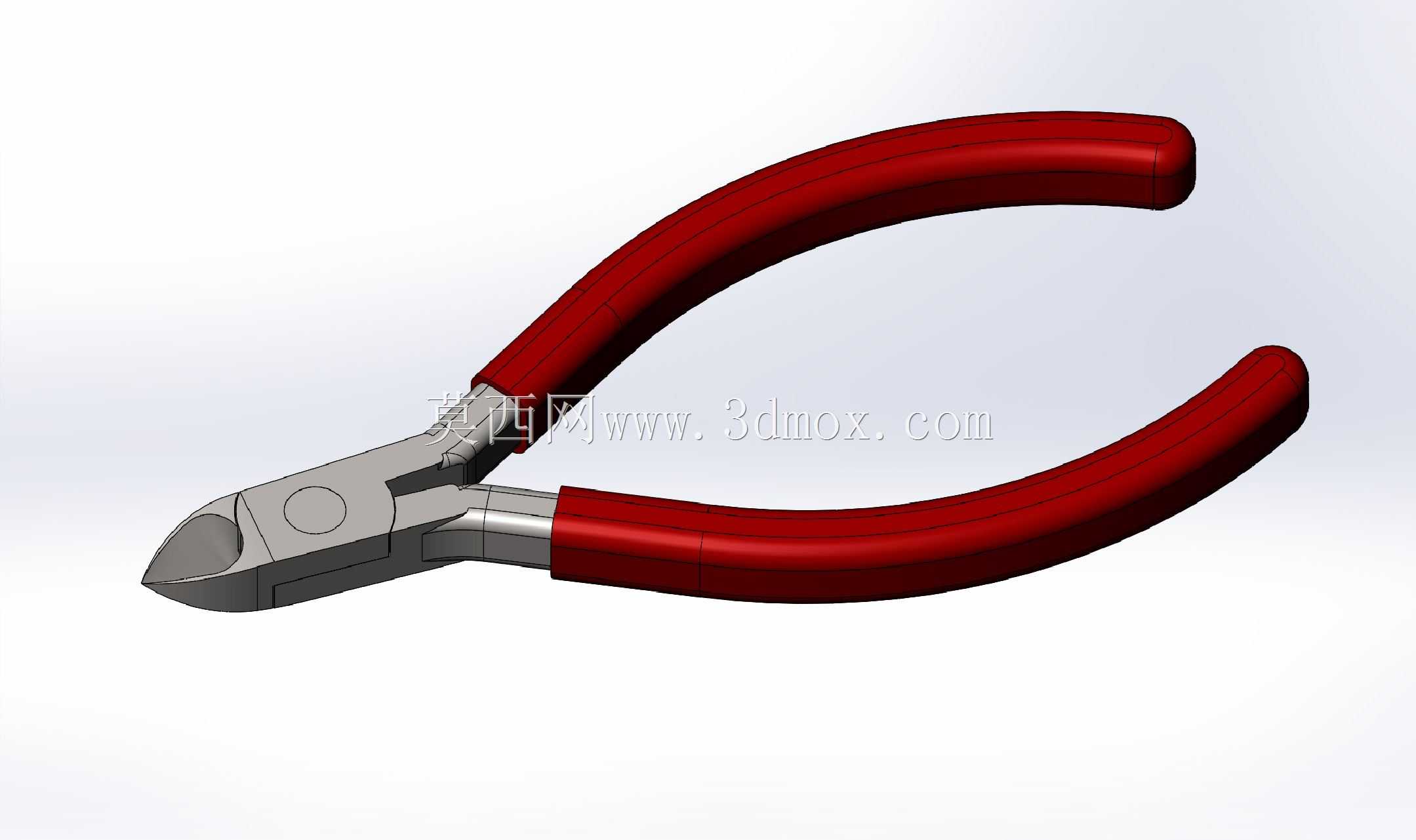

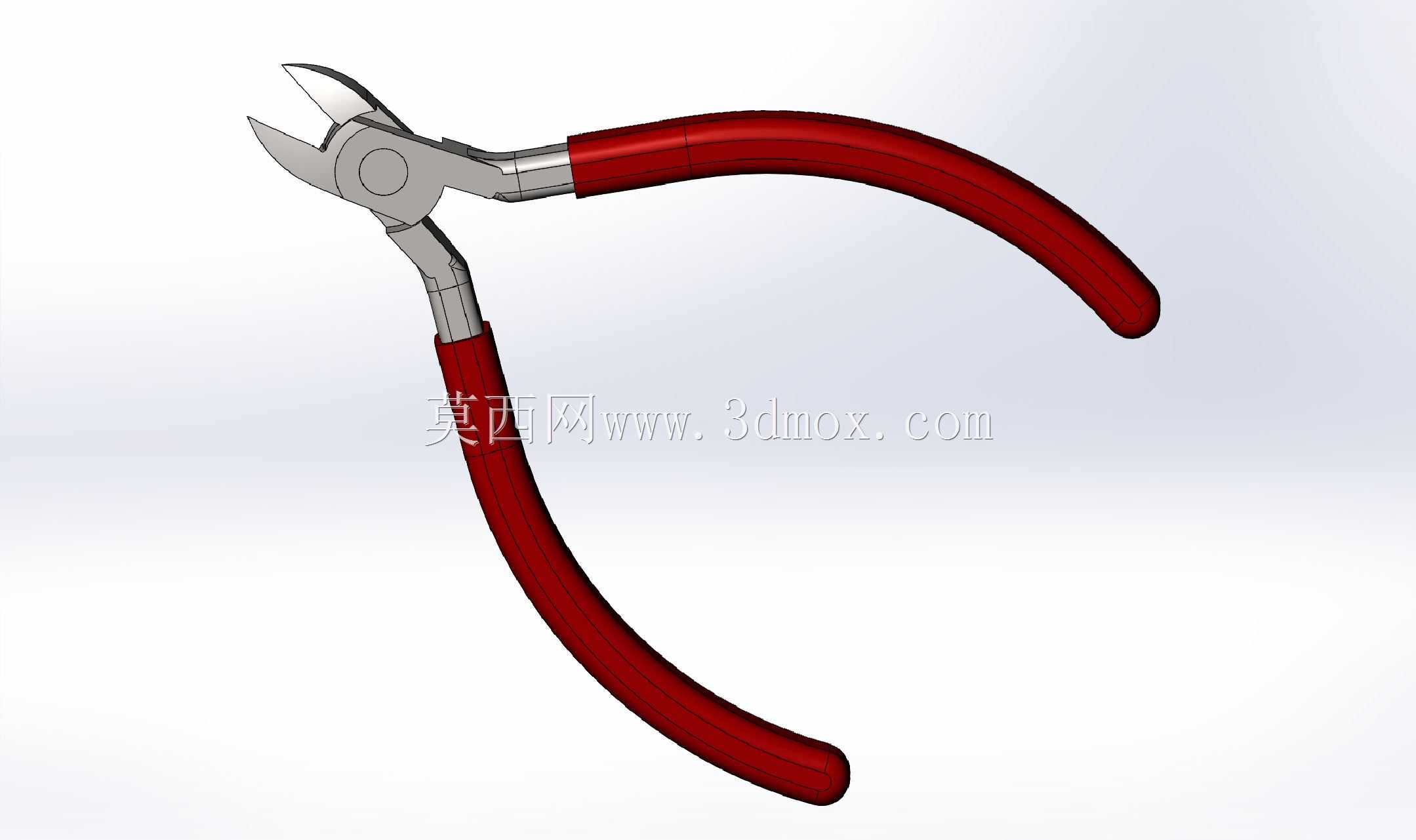

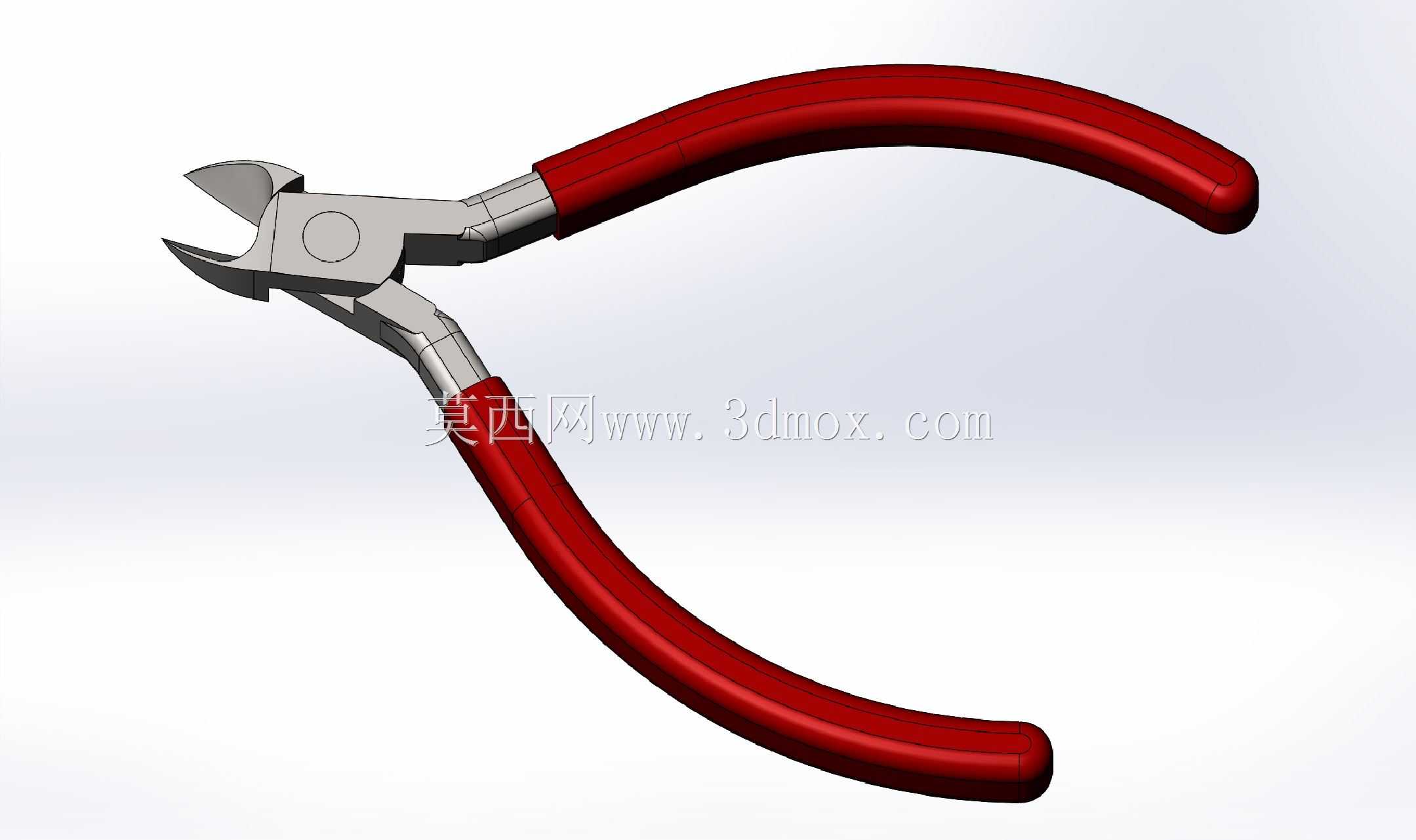

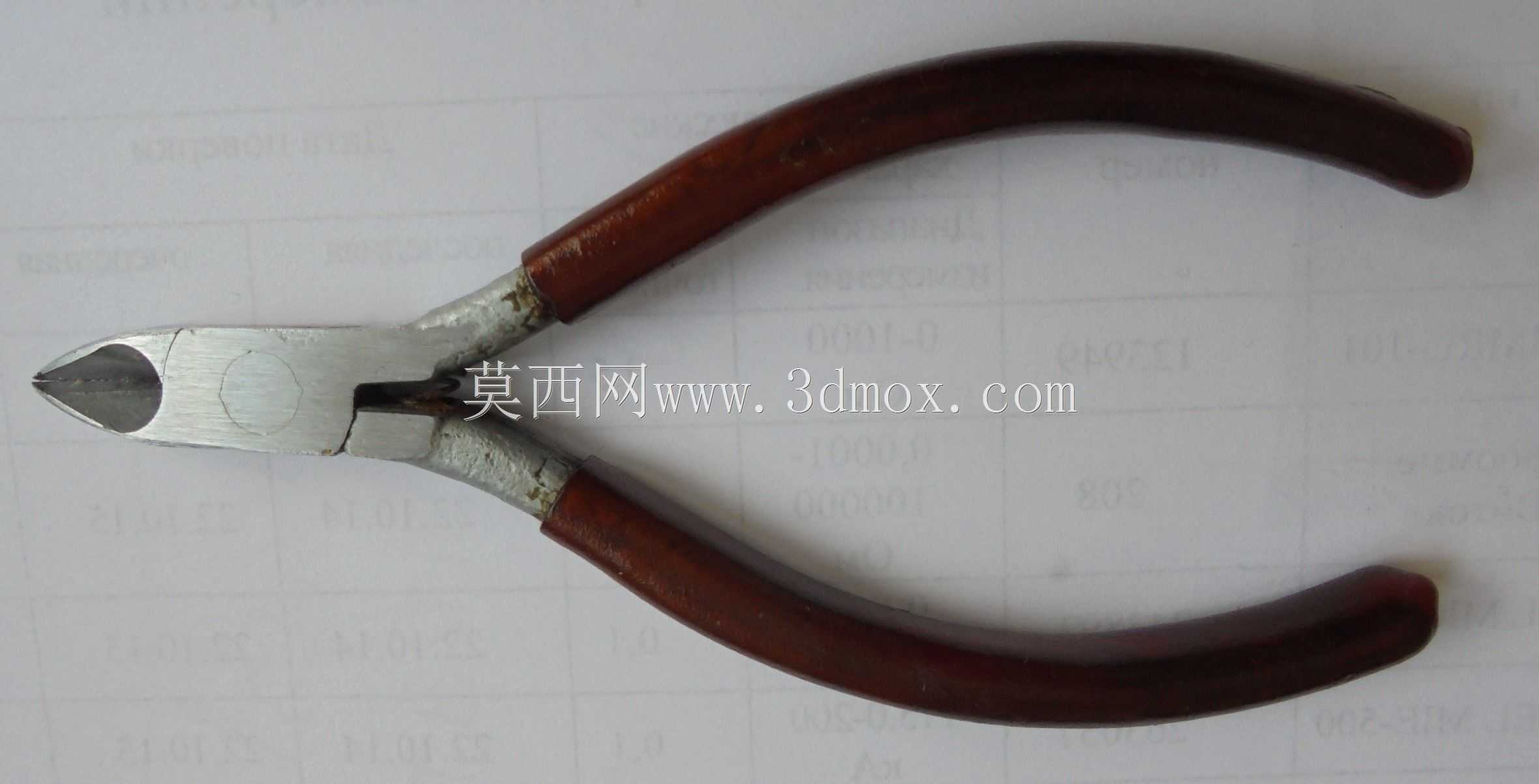

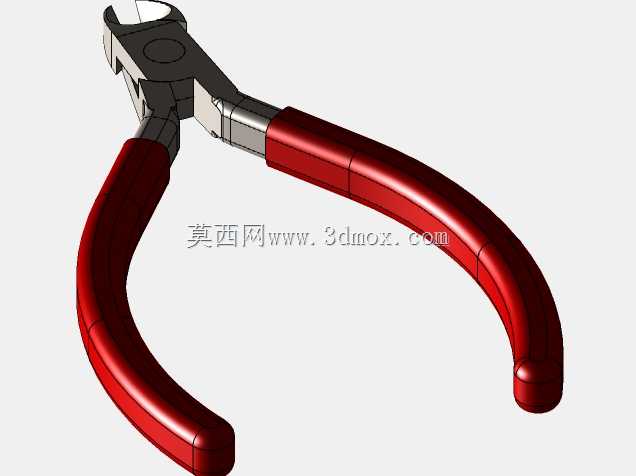

　　这款斜口剪切钳的三维结构设计，核心围绕小直径金属线材的精准剪切需求展开，在电子装配、线束加工、五金维修、首饰加工等场景中，这类钳具是工位上的高频使用工具，区别于普通平口钳的夹持功能，斜口结构的刃口角度经过反复校核，能够在剪切细钢丝、铜丝、引脚等工件时，让剪切力集中在刃口接触线位置，减少剪切过程中的工件变形，避免切口出现毛刺、飞边，尤其适合电子元器件引脚修剪、细钢丝定长截断这类对切口平整度有要求的作业场景。从结构设计逻辑来看，钳头部分采用了经典的杠杆铰接结构，铰接点的位置经过力学优化，在人手施加常规握力的情况下，刃口处能够产生数倍于握力的剪切力，足以剪切硬度在HRC40以下的细直径金属线材，同时铰接轴的配合间隙控制在合理范围，

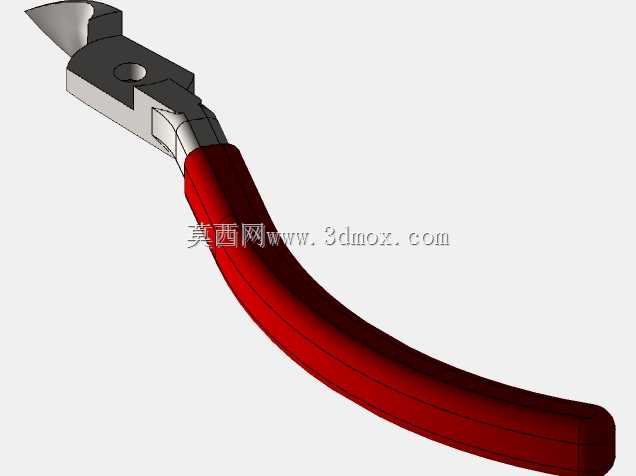

　　既保证钳头开合顺畅无卡滞，又避免刃口错位导致的剪切崩口、剪不断的问题。钳头的刃口部分做了斜度处理，刃口夹角设置为22度，这个角度是兼顾刃口强度和剪切锋利度的平衡值，角度过小会导致刃口容易崩缺，角度过大则会增加剪切所需的握力，长期使用容易造成手部疲劳。手柄部分采用了浸塑防滑结构，红色的绝缘塑套包裹金属钳柄，一方面增加握持时的摩擦力，手上沾有少量油污时也不会打滑，另一方面能够在低压带电作业场景下提供基础的绝缘防护，同时塑套的弧度贴合人手握持时的手指曲线，长时间握持作业时能够分散局部压力，减少手部的劳损。钳身的金属部分采用整体冲压成型的结构，从钳头到钳柄的金属基材为一体结构，没有焊接拼接的位置，避免了长期受力后焊接位置断裂的风险，

　　金属表面做了抛光防锈处理，能够减少日常使用中水汽、汗液造成的锈蚀，延长工具的使用寿命。从安装边界和外形尺寸来看，这款斜口钳的整体长度控制在160mm左右，属于便携款的手动钳具，钳头闭合时的最大厚度为12mm，能够伸入狭窄的设备缝隙内完成剪切作业，比如电子设备内部的线束修剪、狭小空间内的钢丝剪断，不会因为钳头体积过大无法伸入作业位置。刃口的最大开口距离为18mm，能够容纳直径不超过5mm的线材进入剪切位置，覆盖了日常作业中绝大多数细钢丝、引脚、线束的剪切需求。在建模过程中，对钳头的铰接配合做了运动仿真校核，验证钳头开合全程刃口的对齐精度，确保开合过程中刃口不会出现偏磨、干涉的问题，同时对手柄的受力变形做了有限元校核，

　　在施加最大握持力的情况下，钳柄的变形量控制在弹性变形范围内，不会出现永久变形导致钳头错位。手柄的塑套和金属钳柄之间采用过盈配合结构，塑套内壁设置了防滑卡槽，装配后塑套不会在使用过程中从金属柄上滑脱，即使施加较大的轴向拉力也不会出现松脱的问题。在实际使用场景中，这类斜口钳除了剪切金属线材，也可以用于修剪塑料浇口、细铁丝、扎带等工件，斜口的设计能够让剪切后的残留端头尽量贴近工件表面，减少后续打磨修整的工作量，比如在塑胶件修边工序中，斜口刃口可以贴着工件表面剪断浇口残留，残留的凸起高度控制在0.2mm以内，大幅减少后续打磨的工时。钳头的尖端部分做了圆角过渡处理，避免使用过程中尖端过于尖锐划伤工件或者操作人员，同时也提升了钳头尖端的结构强度，不小心摔落时不容易出现尖端崩断的问题。铰接轴的两端做了铆压固定，铆压后的端面平整无凸起，不会在使用过程中勾挂线缆、布料等物件，同时铆压的松紧度经过调校，钳头在自然状态下可以通过手柄间的弹片自动张开到最大开口位置，单手操作时只需要握压就可以完成剪切，松开后钳头自动复位，不需要手动掰开钳口，提升单手握持操作的流畅度。
