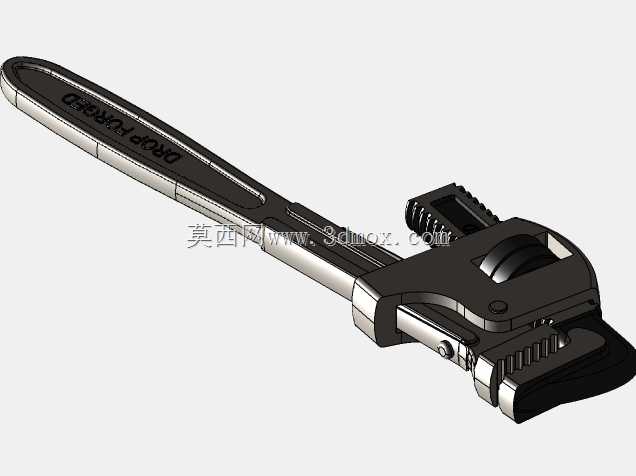

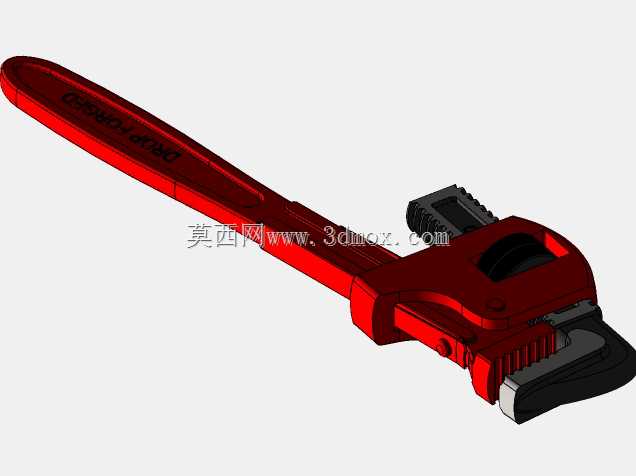

重型管钳式活动扳手结构三维设计

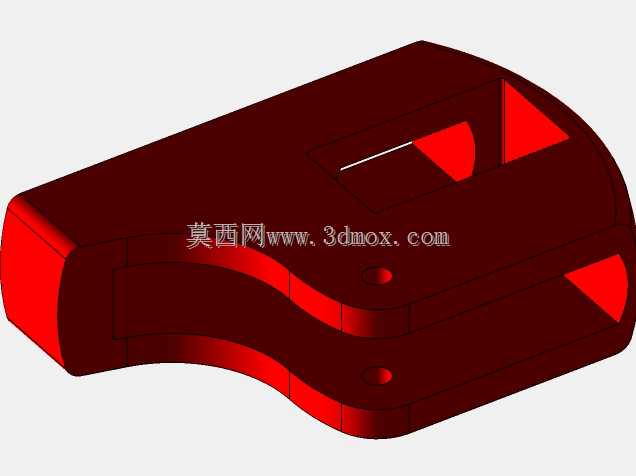

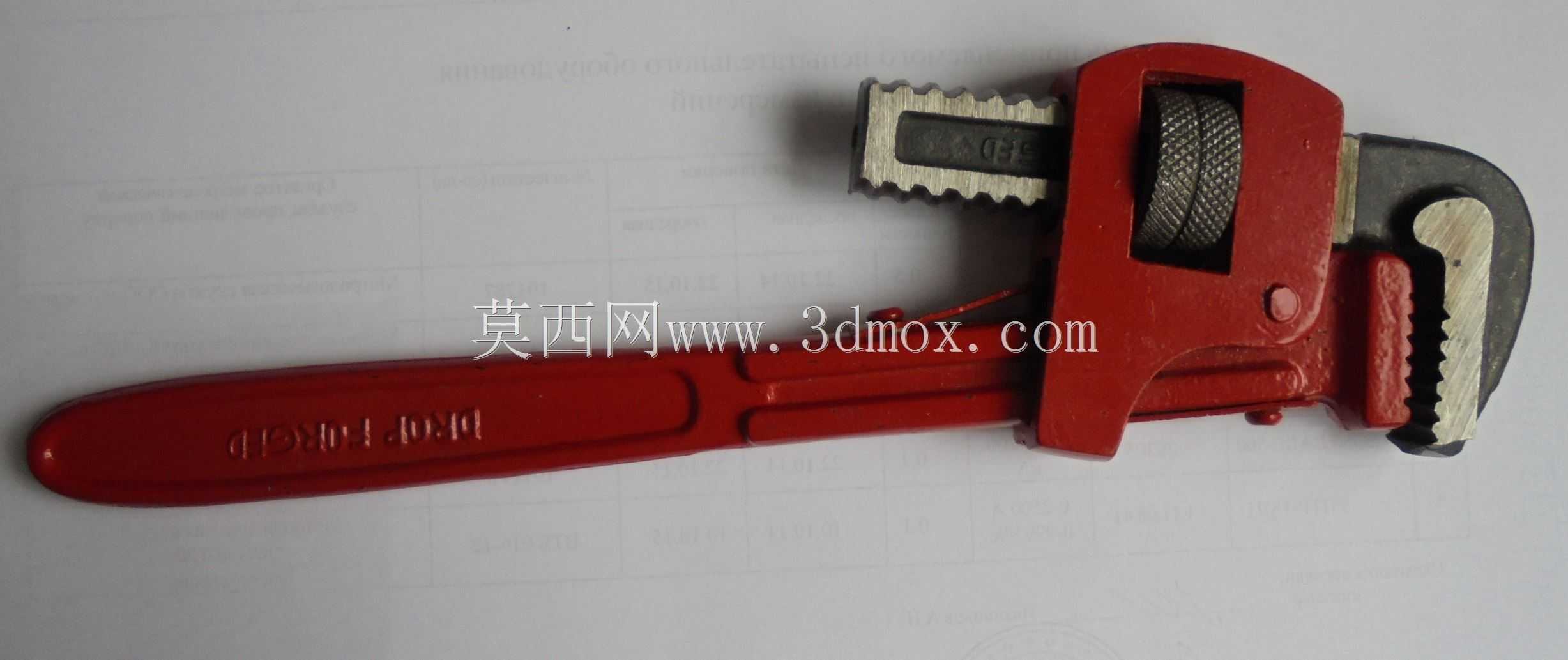

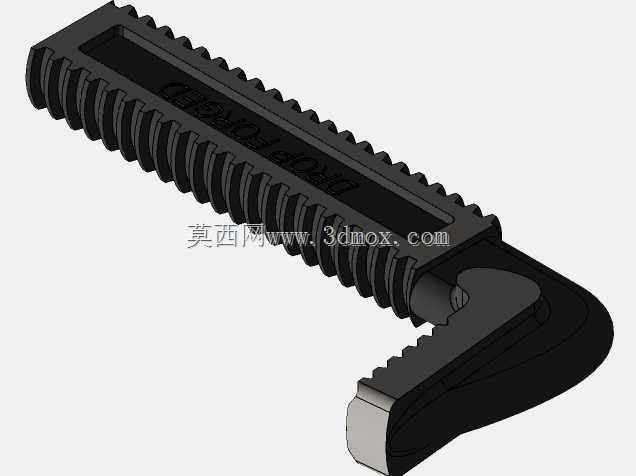

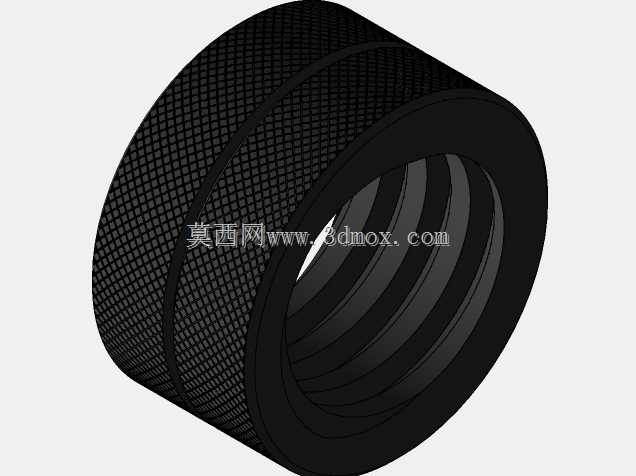

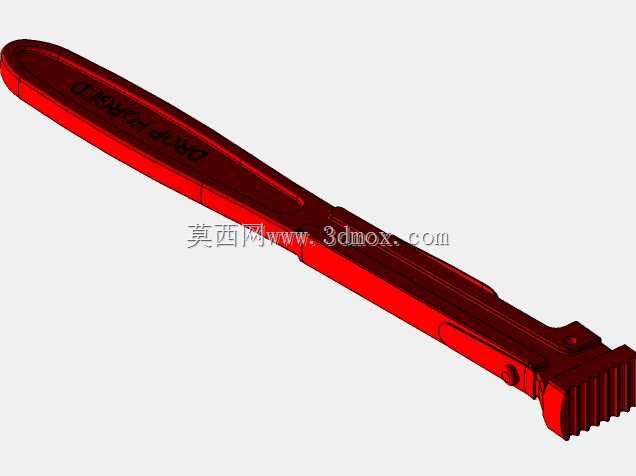

　　这款管钳式活动扳手的三维结构设计，完全围绕现场管道安装、设备维保的实际作业场景展开，区别于普通开口活动扳手，它的核心功能是针对圆形管件、大规格紧固件提供大扭矩夹持与旋拧能力，在给排水施工、油气管道维保、机电设备拆装、重型机械维修场景中，这类工具是作业人员随身配置的核心手动工具之一。从结构设计逻辑来看，整个扳手分为固定钳体、活动钳口、调节齿条、手柄主体四个核心组成部分，固定钳口与长手柄采用一体化锻压结构设计，建模时特意还原了手柄表面的防滑凹槽与锻压标识区域，实际生产中该部位采用高碳钢整体锻造成型后做淬火处理，保证手柄在大扭矩施力时不会出现弯折、断裂的失效问题。活动钳口与钳身的配合采用梯形齿条传动结构，调节螺母套在钳身的齿条段，

　　转动调节螺母即可带动活动钳口沿钳身导轨做直线往复运动，实现夹持口径的无级调节，建模时严格还原了齿条的齿距与配合间隙，实际生产中该配合间隙控制在0.1-0.2mm区间，既保证活动钳口滑动顺畅无卡滞，又不会在夹持施力时出现钳口晃动、打滑的问题。钳口的咬合齿采用斜向锯齿设计，齿尖做了硬化处理，咬合方向与施力旋转方向匹配，当施加顺时针扭矩时，锯齿会嵌入管件或紧固件表面，避免施力过程中出现滑脱，同时齿形的倾角设计也兼顾了拆卸时的反向咬合能力，不管是正旋紧固还是反旋拆卸都能提供足够的咬合力。从外形尺寸与安装边界来看，这款重型管钳的总长度控制在350mm量级，属于现场常用的14寸规格，最大开口夹持直径可达60mm，能够覆盖常规2寸以内的金属管道、

　　对应规格的六角紧固件作业需求；钳身的厚度在握持段控制在12mm，既保证结构强度，又不会因为过厚导致握持不适，活动钳口的最大伸出长度为45mm，建模时特意做了极限伸出位置的干涉检查，当钳口开到最大口径时，活动钳尾端与调节螺母、钳身导轨不会出现结构干涉，同时齿条的啮合长度保留了至少3个完整齿的啮合量，避免大扭矩施力时出现齿条崩齿的失效问题。手柄的尾部做了圆弧收边处理，并且预留了挂孔结构，方便作业人员在高空作业时将工具挂在安全绳上，防止工具坠落；手柄表面的凹槽设计一方面是为了增加握持时的摩擦力，另一方面也能在锻压过程中平衡材料应力，减少热处理过程中的形变概率。在实际作业场景中，这类管钳的使用边界非常明确：

　　它不适合用于高精度紧固件的最终紧固，因为钳口的锯齿会在零件表面留下咬痕，主要用于粗牙管件、锈蚀紧固件的拆装、大扭矩预紧作业，设计时特意在钳口与手柄的连接位置做了加强筋结构，对应实际使用中最容易出现断裂的应力集中区域，通过加厚截面、圆弧过渡的方式降低应力集中系数，保证工具在承受超过额定扭矩的冲击载荷时不会出现突然断裂。建模过程中对所有活动部件的配合面都做了公差匹配模拟，活动钳口与钳身导轨的配合采用H8/f7的间隙配合，调节螺母与齿条的配合保证转动顺畅无旷量，钳口的咬合面做了等距齿形阵列，每个齿的齿高、齿尖角都保持一致，保证咬合时受力均匀，不会出现个别齿过载崩损的问题。整体结构没有多余的装饰性设计，所有的外形特征都服务于功能需求：手柄的长度设计基于人力施力的杠杆比计算，350mm的长度配合人力施力，能够输出最大约300N·m的扭矩，完全覆盖常规管道安装的扭矩需求，同时长度不会过长导致在狭小空间内无法操作；钳头的整体宽度控制在80mm以内，能够在管道密集的狭小安装空间内完成作业，不会因为钳头过宽与周边管道、结构件发生干涉。
