螺旋轨道钢珠升降齿轮联动演示机构

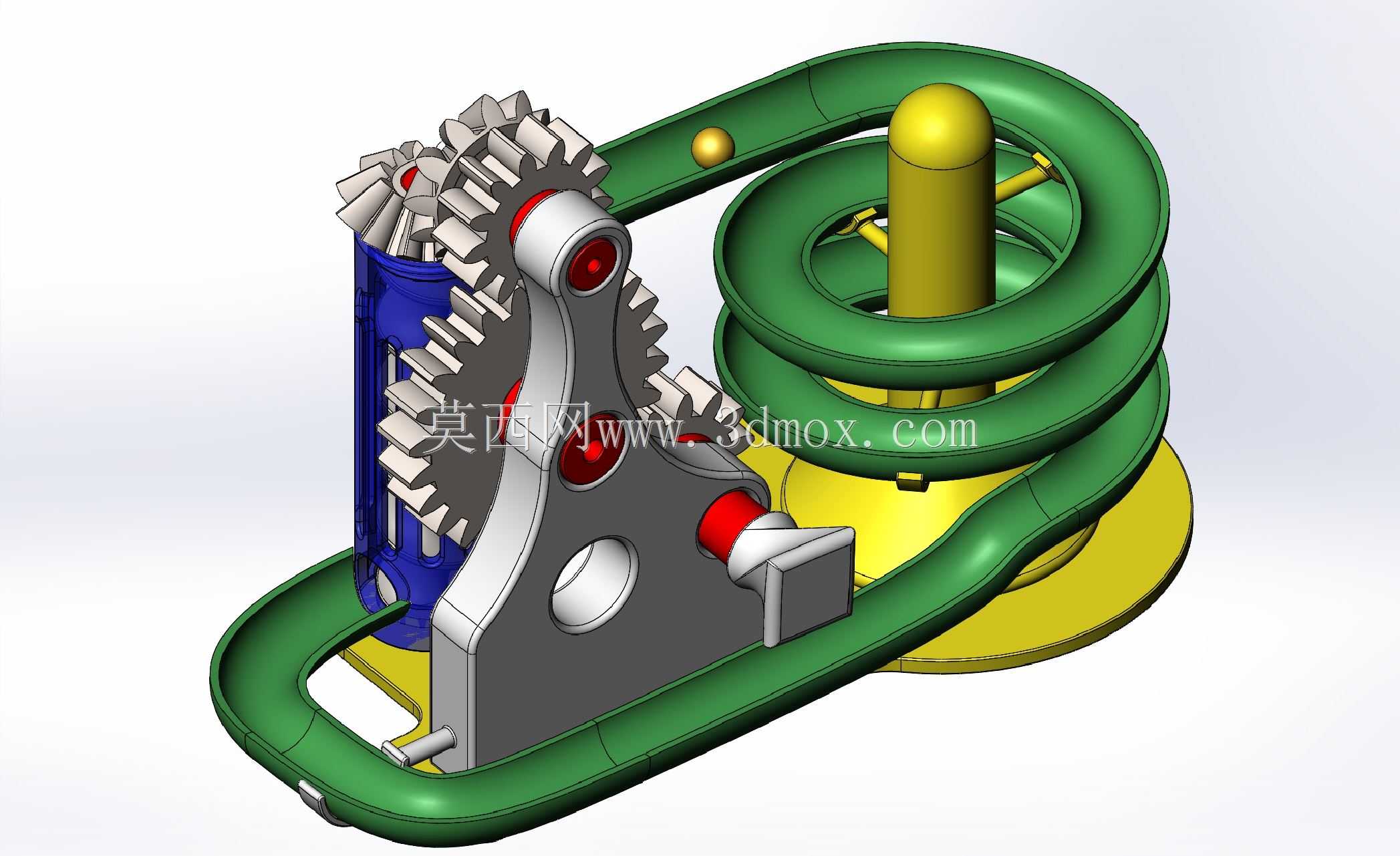

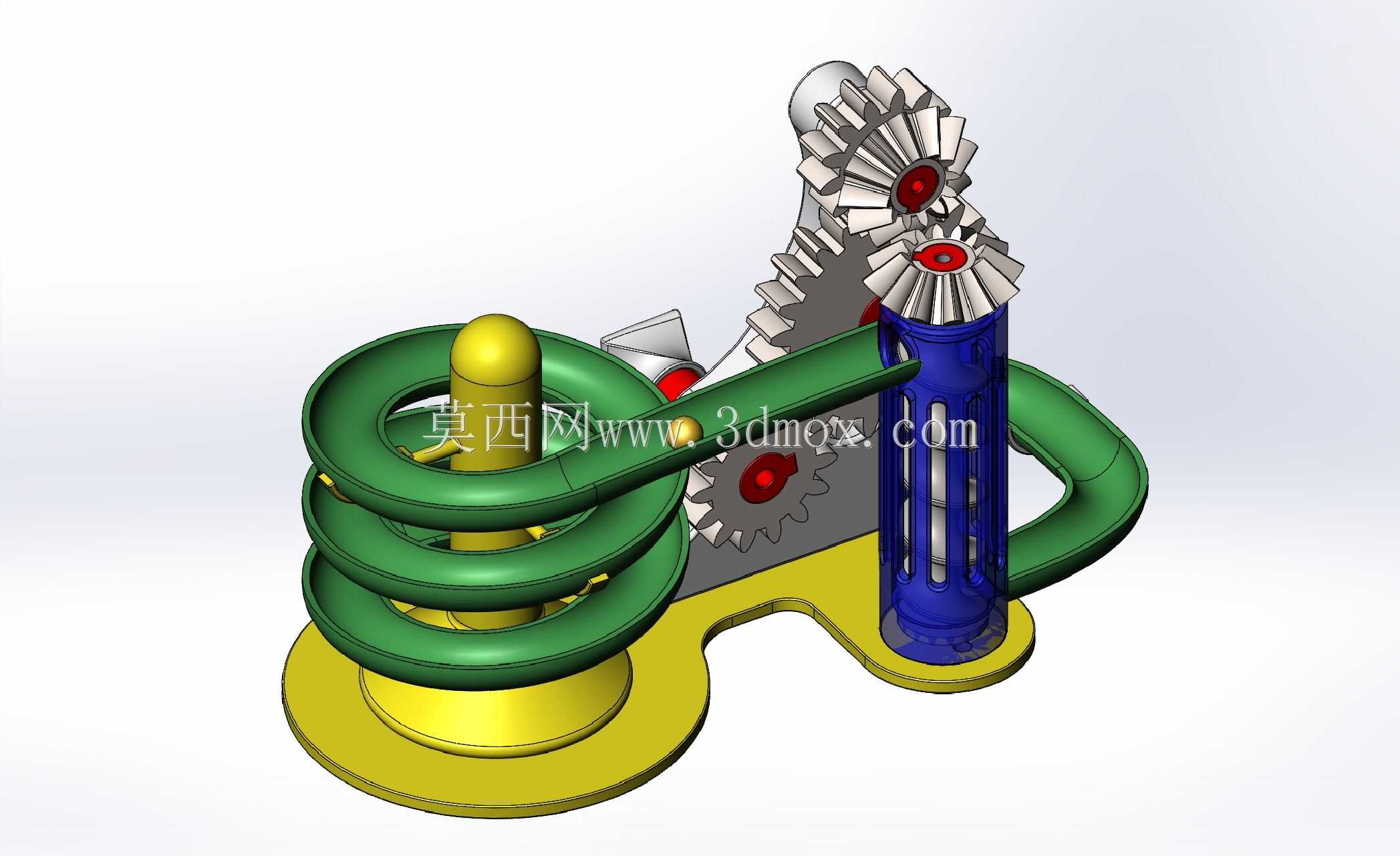

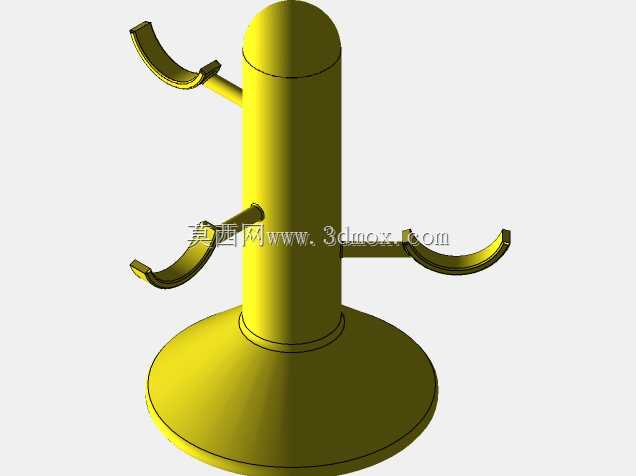

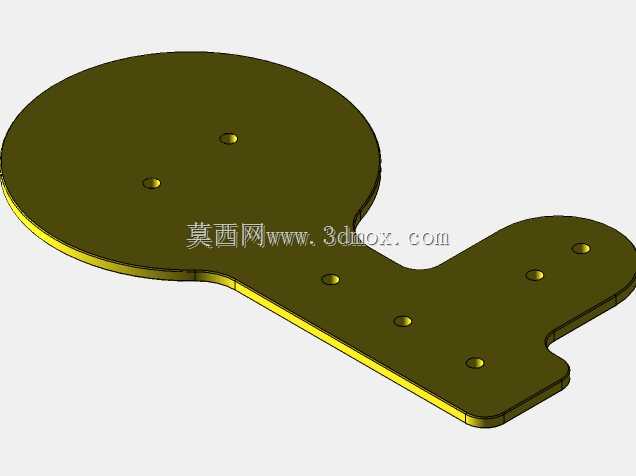

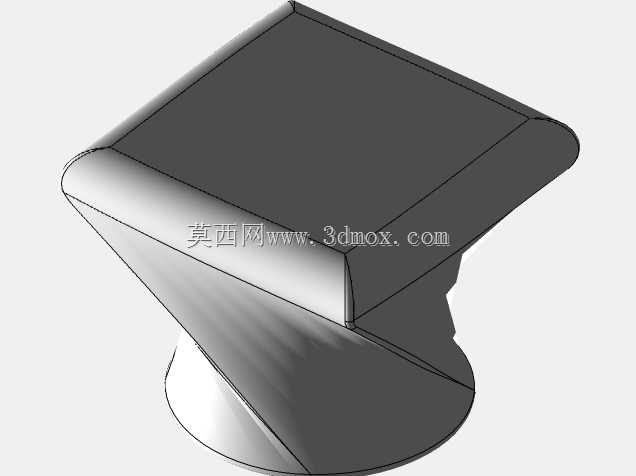

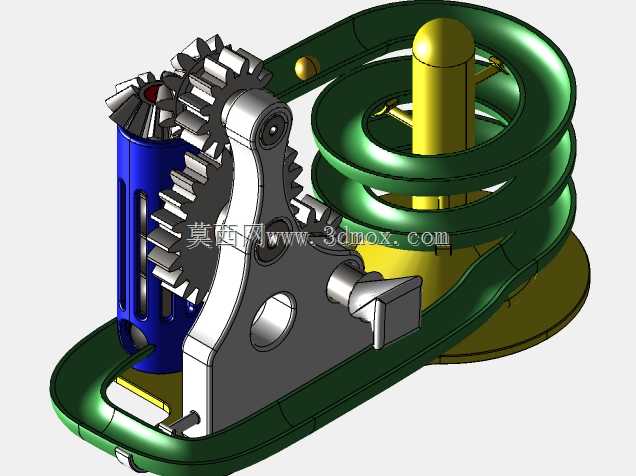

　　这套联动机构核心是实现钢珠沿闭合循环路径的自动输送，依靠齿轮组的定比传动完成动力输入到抬升动作的转换，螺旋轨道作为钢珠的重力下行路径，和抬升结构形成完整的闭环回路，常见于机械原理教学演示、科普展品制作以及桌面趣味摆件的结构设计场景中。从结构布局来看，整套机构的安装基准为底部的圆形安装底座，底座上同时集成了螺旋轨道的下端固定接口、齿轮组的支撑立柱安装位以及抬升摆臂的回转铰接座，所有安装位的同轴度公差控制在0.1mm以内，避免传动过程中出现卡滞。抬升摆臂的运动轨迹经过反复校核，摆臂上的三个承托槽在回转过程中，刚好能承接从螺旋轨道末端落下的钢珠，随摆臂抬升到螺旋轨道最高处的入料口位置时，承托槽的倾角刚好让钢珠在重力作用下滚入螺旋轨道，

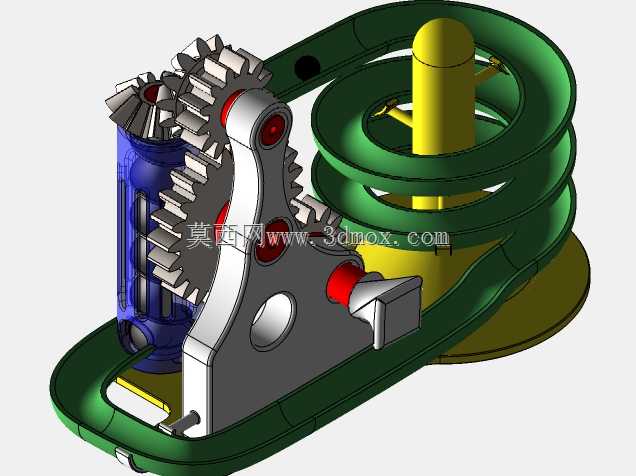

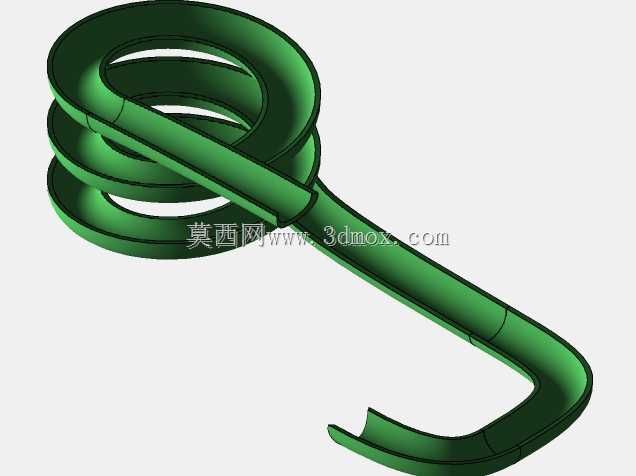

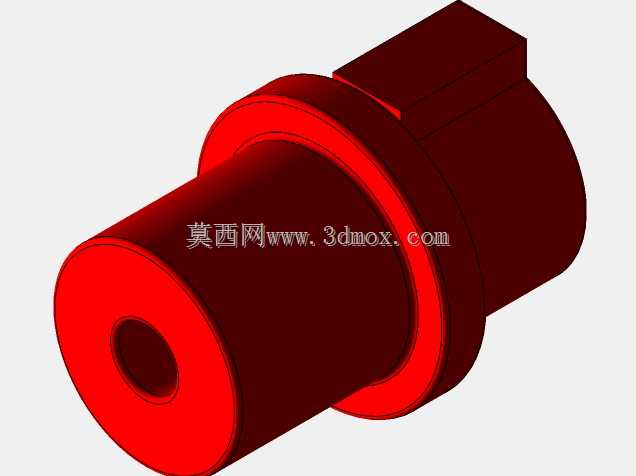

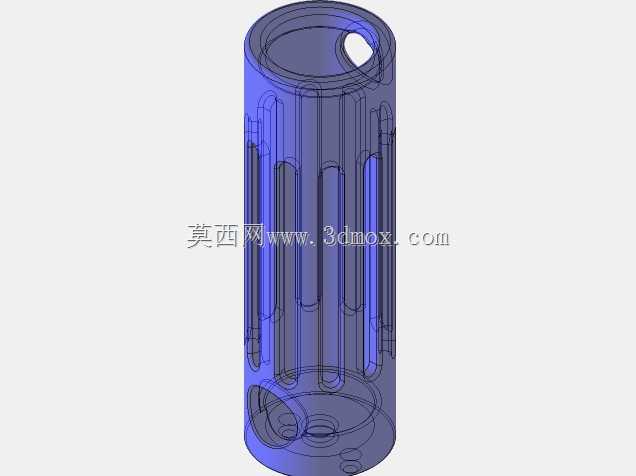

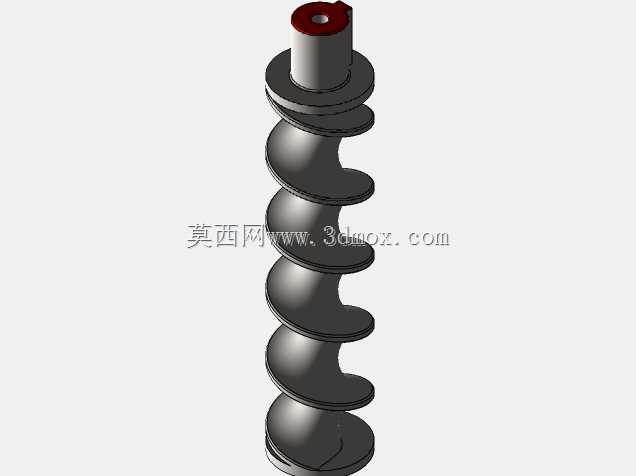

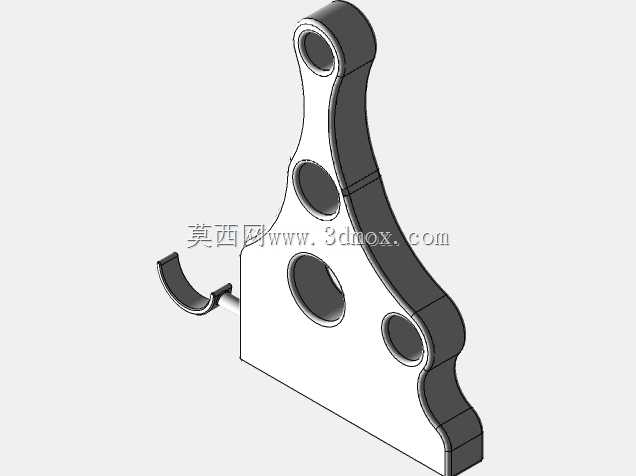

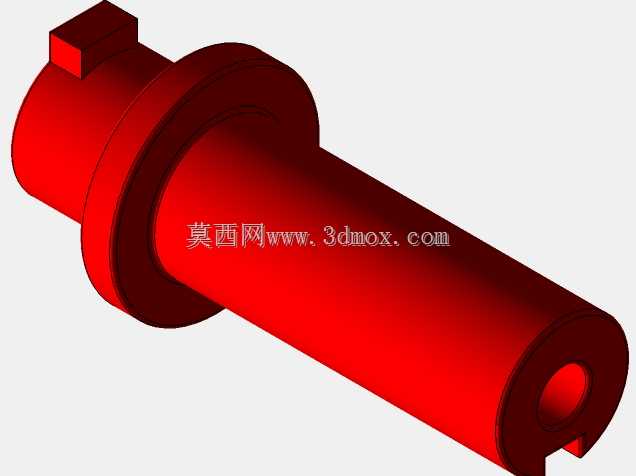

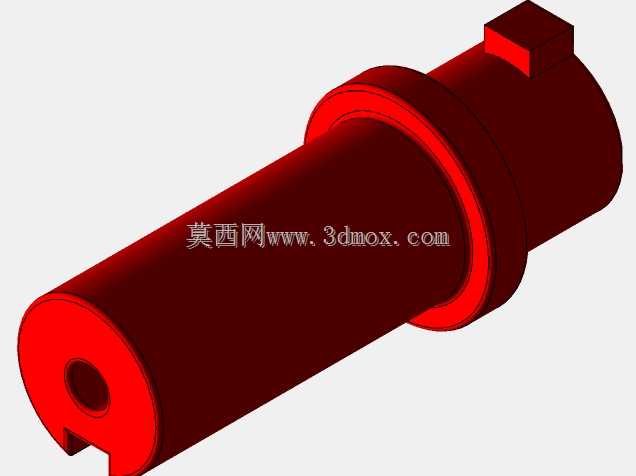

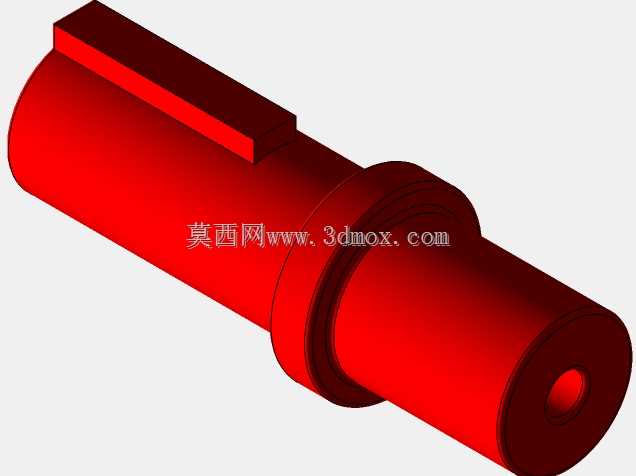

　　无需额外的拨料结构，依靠结构本身的几何形态完成钢珠的交接，减少了运动部件的数量，降低了加工和装配的难度。齿轮组采用锥齿轮加直齿轮的组合传动形式，输入端的锥齿轮将竖直方向的动力输入转换为水平方向的回转运动，直齿轮组通过定比传动带动抬升摆臂做定速回转，齿轮的模数根据摆臂的负载选定，整套机构仅需驱动单个齿轮轴即可完成全部动作，动力源可搭配小型减速电机，也可通过手摇柄实现手动驱动，适配不同的使用场景。螺旋轨道采用等螺距的螺旋线轨迹设计，轨道的截面为半圆槽型，槽宽比钢珠直径大0.2mm，既保证钢珠滚动时不会卡滞，也能避免钢珠从轨道侧边脱出，轨道的螺旋升角经过计算，刚好让钢珠在重力作用下以稳定的速度向下滚动，不会因为速度过快冲出轨道，

　　也不会因为升角过小出现停滞。整套机构的外围轮廓尺寸控制在200mm见方的范围内，安装时仅需固定底部底座的四个安装孔即可，不需要额外的外部支撑结构，所有运动部件的运动范围都在底座的投影范围内，不会出现超出安装边界的运动轨迹，方便在桌面或者展架上固定安装。在实际应用中，这类机构可以作为机械传动教学的具象演示载体，让学习者直观理解齿轮传动的运动转换、重力输送的基本原理以及闭环循环机构的设计思路，也可以作为文创产品的核心结构，搭配透明外罩做成桌面摆件，通过钢珠的循环运动直观展示机械结构的联动美感。设计过程中需要重点关注几个配合位置的公差：摆臂承托槽和螺旋轨道上下端的交接位置，间隙控制在0.3mm以内，避免钢珠在交接时卡住；

　　齿轮啮合的侧隙按照通用机械传动的标准选取，保证传动顺畅无回差；螺旋轨道的拼接处需要做平滑过渡处理，不能出现台阶，否则钢珠滚动到拼接位置会出现卡顿甚至停住的情况。另外，摆臂上的三个承托槽沿回转圆周均匀分布，保证每转过120度就完成一次钢珠的抬升交接，让钢珠的循环节奏保持均匀，不会出现动作忽快忽慢的情况。机构的所有支撑结构都做了减重处理，在保证结构强度的前提下尽可能减少运动部件的重量，降低驱动所需的扭矩，手动驱动时仅需要很小的力就可以让整套机构顺畅运转。
