阶梯式钢珠循环往复运动演示机构

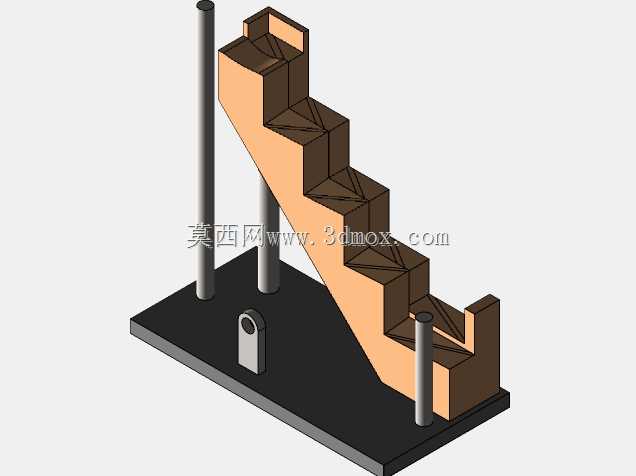

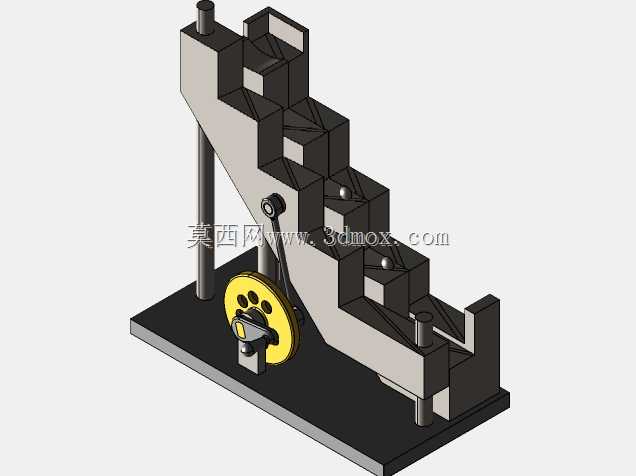

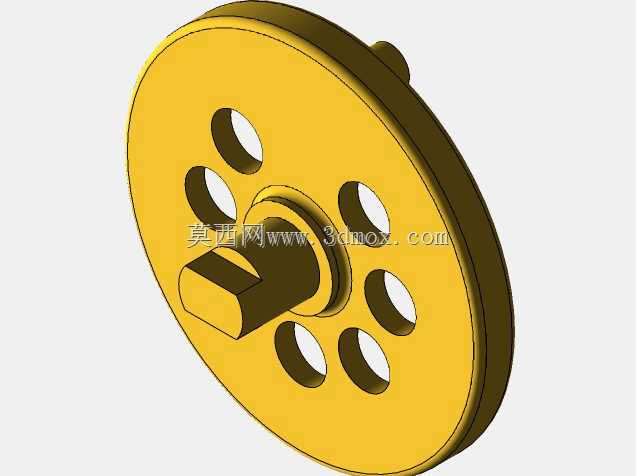

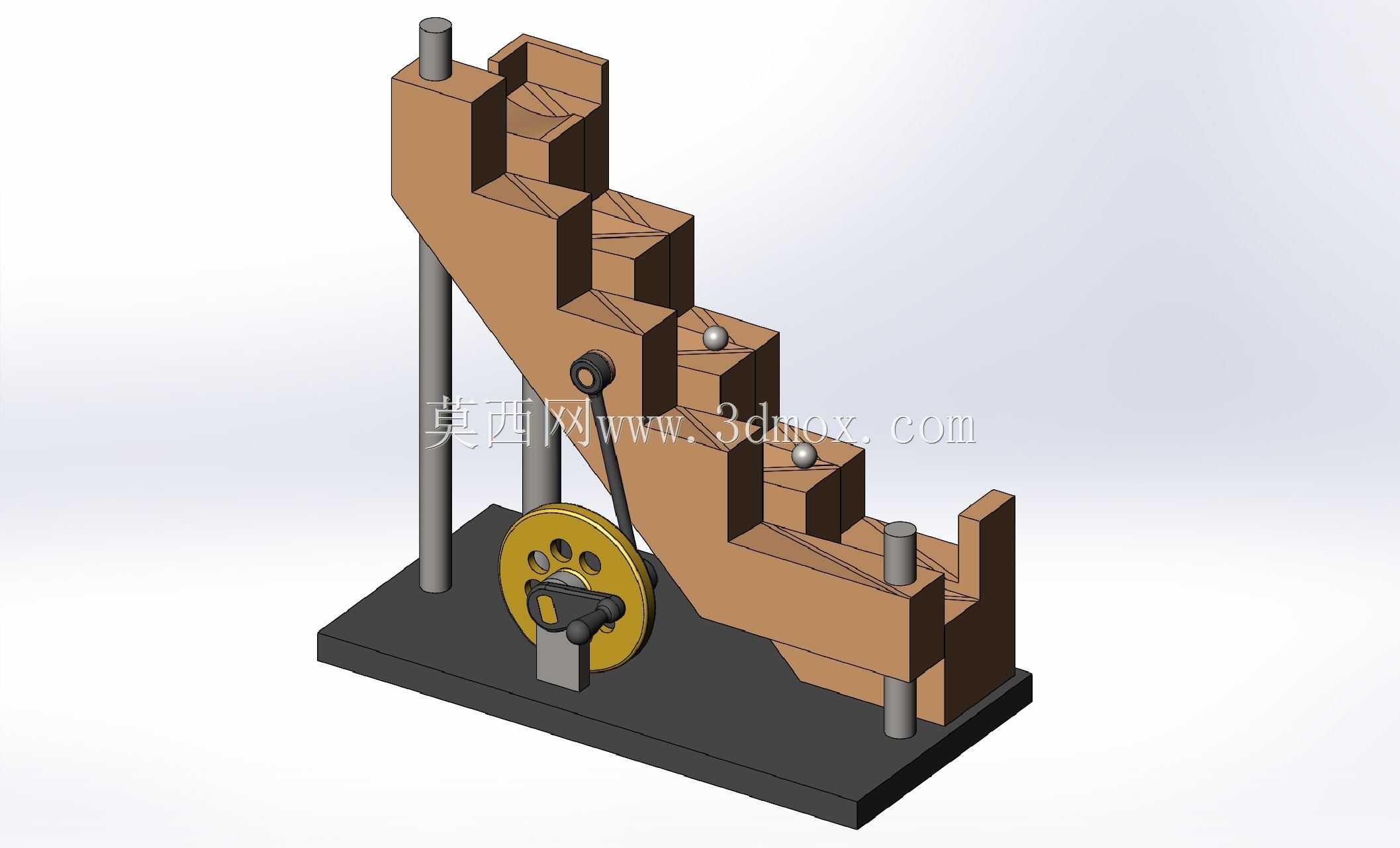

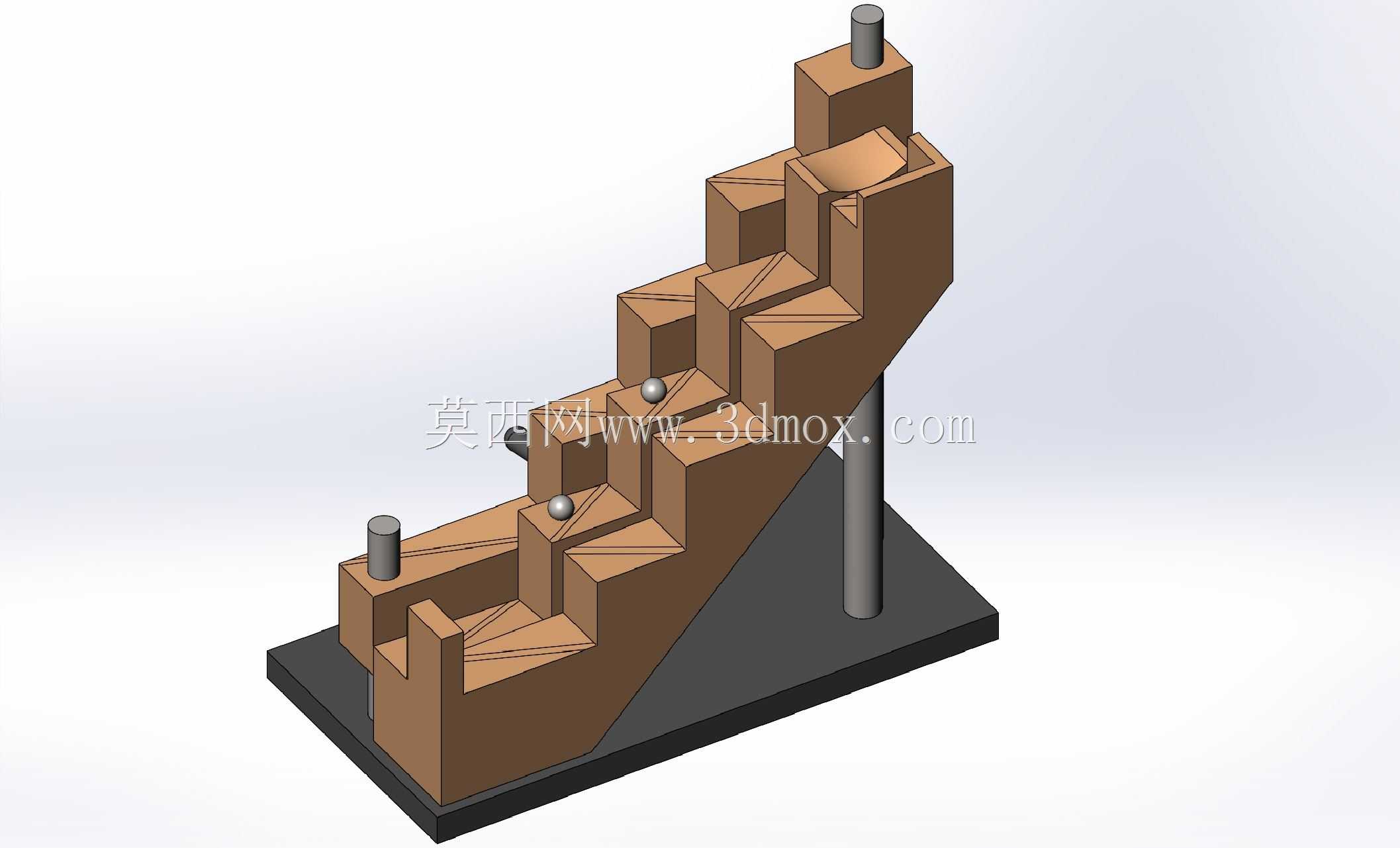

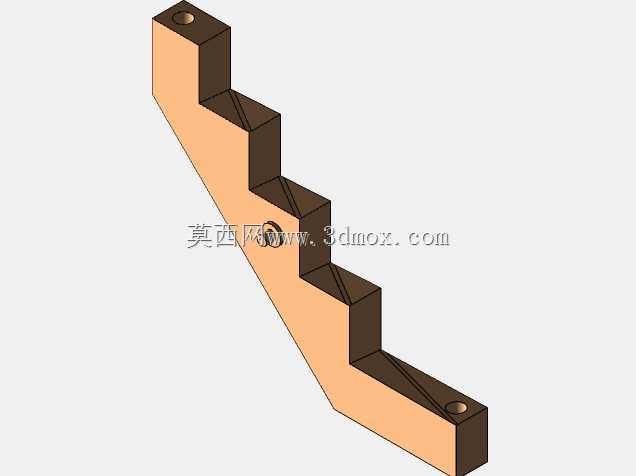

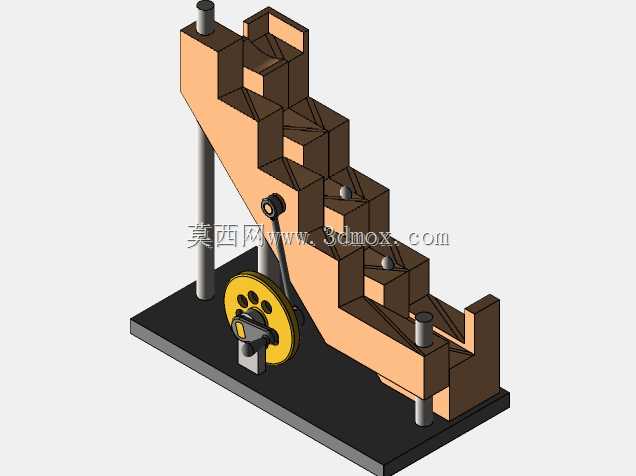

　　该阶梯式循环运动机构属于机械原理演示类装置，核心功能是通过曲柄轮的连续回转运动，驱动阶梯架体沿导向立柱做定行程的往复升降动作，配合阶梯表面的导向槽结构，实现钢珠沿阶梯逐级滚落、再被抬升回起点的循环运动过程，多用于机械原理教学场景、科普展示场景，也可作为小型物料循环输送的原理验证样机，为小尺寸散料的低位抬升、高位输送的结构设计提供直观的运动参考。从结构设计逻辑来看，整套机构采用卧式矩形安装底座作为承载基础，底座上垂直固定四根圆柱形导向立柱，其中两根分布在阶梯架体的前后侧，为架体的升降运动提供竖直方向的导向约束，限制架体的水平方向自由度，保证升降过程的运动精度，避免架体出现偏载卡滞的问题；另外两根立柱分布在底座的对角位置，作为架体升降行程的上下限位基准，同时可加装缓冲垫降低架体运动到上下止点时的刚性冲击。驱动部分采用偏心曲柄轮结构，曲柄轮通过转动支座固定在底座前端，轮盘上的偏心销通过连杆与阶梯架体的下部铰接，当曲柄轮做整周回转时，偏心销的圆周运动通过连杆转化为阶梯架体沿导向立柱的上下往复直线运动，曲柄轮的偏心距直接决定了架体的升降行程，设计时可根据单级阶梯的高度调整偏心距数值，保证架体抬升高度刚好匹配单级阶梯的落差，让钢珠能够顺利从低一级台阶滚动到高一级台阶的承接位置。阶梯架体采用一体化的阶梯式槽型结构，每一级台阶的表面都设计有向内凹陷的导向斜面，斜面的倾斜角度经过反复校核，刚好大于钢珠的滚动摩擦角，

　　保证钢珠在台阶处于高位时能够依靠自身重力沿斜面滚落到下一级台阶的承接位置；架体的两侧设置有挡边结构，避免钢珠在滚动过程中从台阶侧面脱落，架体最上端和最下端分别设置钢珠的导入和导出结构，保证钢珠循环过程的连贯性，不会出现卡珠、掉珠的问题。从安装边界来看，整套机构的底座为矩形平板结构，安装时只需保证底座平面处于水平状态，固定在平整的工作台面即可，不需要额外的复杂安装基础；导向立柱与底座采用过盈配合加顶丝固定的连接方式，装配时需要保证四根立柱的轴线处于竖直状态，立柱之间的平行度误差控制在0.1mm以内，避免架体升降时出现滑动卡滞；曲柄轮的转动支座与底座采用螺栓连接，装配时需要调整曲柄轮的安装位置，保证连杆在运动过程中不会与导向立柱、

　　阶梯架体发生运动干涉，连杆两端的铰接处采用间隙配合，预留0.02-0.05mm的配合间隙，同时加注润滑脂降低铰接处的摩擦阻力，提升机构运行的顺畅度。在实际应用场景中，这类机构除了用于机械原理的教学演示，帮助学习者理解曲柄滑块机构的运动转化逻辑、重力送料的结构设计要点之外，还可以通过调整阶梯的槽型尺寸、升降行程参数，适配不同直径的小型球状物料的循环输送，比如小型轴承钢珠、塑料滚珠的自动上料场景，相比传统的皮带提升机、斗式提升机，这类结构的运动部件更少，运行噪音更低，维护成本也更低，适合小流量、低扬程的散料输送场景。设计过程中需要重点校核几个关键参数：首先是曲柄的偏心距，必须与单级阶梯的高度匹配，若偏心距过大，

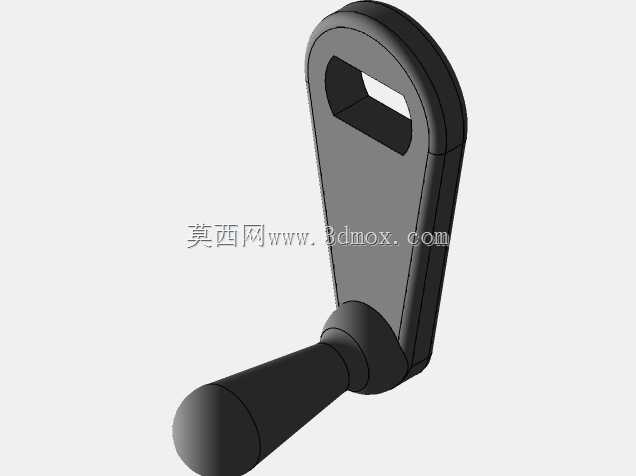

　　架体抬升行程超过单级台阶高度，会导致钢珠滚落时越过承接位置，若偏心距过小，架体抬升高度不足，钢珠无法顺利滚到上一级台阶；其次是台阶导向斜面的倾斜角度，角度过小钢珠无法依靠重力滚动，角度过大则钢珠滚动速度过快，容易冲出挡边结构，一般倾斜角度设置在5-8度区间最为合适，既能保证钢珠顺利滚动，又能控制滚动速度避免冲击；最后是导向立柱与架体导向孔的配合间隙，间隙过大会导致架体升降时出现晃动，影响钢珠的滚动轨迹，间隙过小则会增大滑动阻力，一般采用H8/g7的间隙配合即可满足使用需求。整套机构的运动过程完全依靠机械结构实现，不需要额外的电控元件，手动转动曲柄轮即可实现完整的钢珠循环运动，也可在曲柄轮的转轴处连接低速减速电机，实现机构的连续自动运行，适配长时间的科普展示、教学演示需求。
