机械式三位滚轮计数装置结构设计

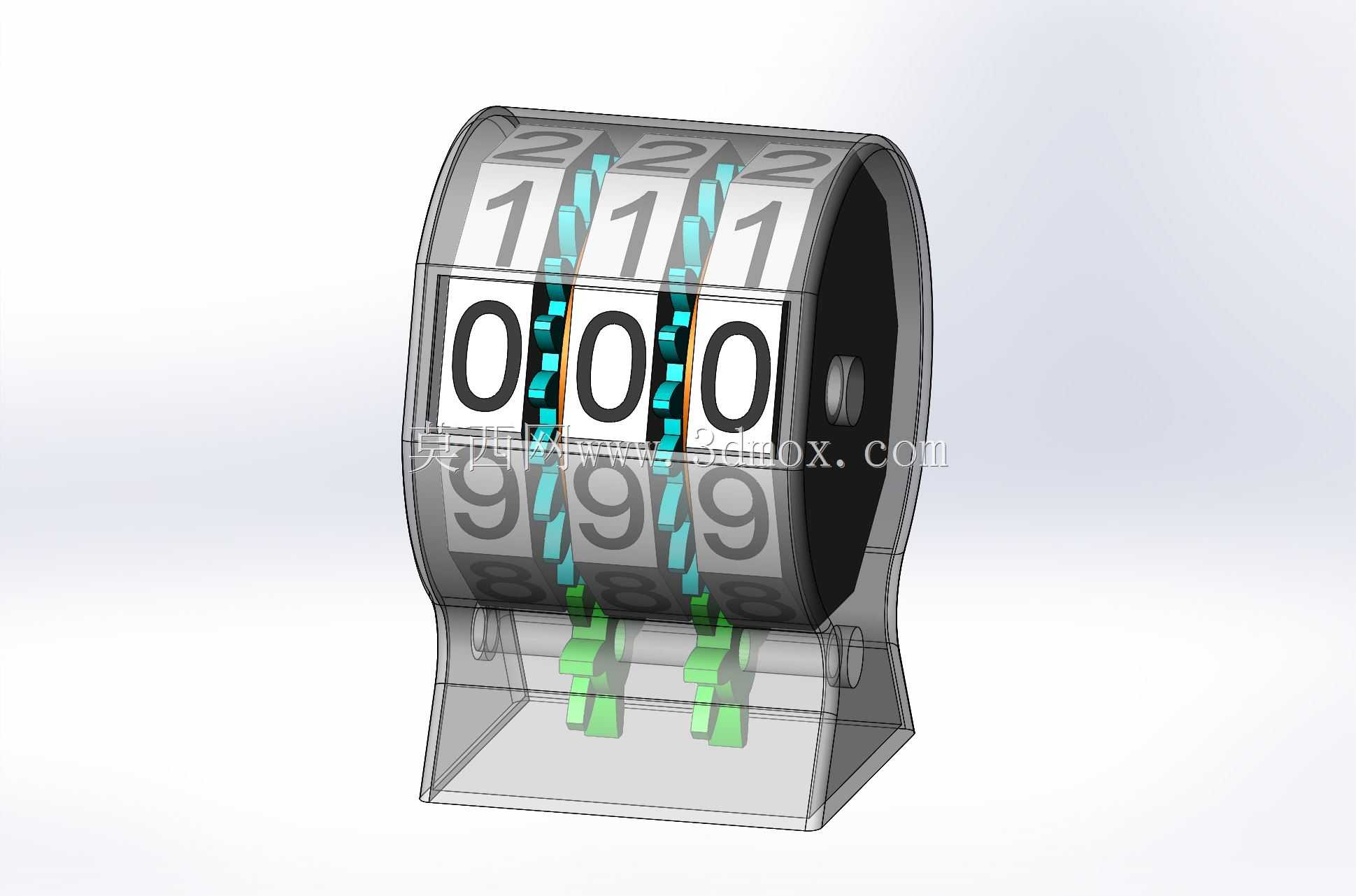

　　这款机械式三位滚轮计数装置，核心采用经典的十进制滚轮进位结构，整体采用半透明外壳设计，可直观观察内部进位机构的运动过程，在教学演示、手动计数统计场景中具备极高的实用性。从实际应用场景来看，这类纯机械计数装置无需供电，可在无电源、强电磁干扰的复杂工况下稳定工作，常见于生产线人工工位产量统计、体育赛事计分、手动设备动作次数记录、教学实验机械结构演示等场景，相比电子计数装置不存在电路故障、电池耗尽的问题，结构可靠性更强，适合长期免维护使用。

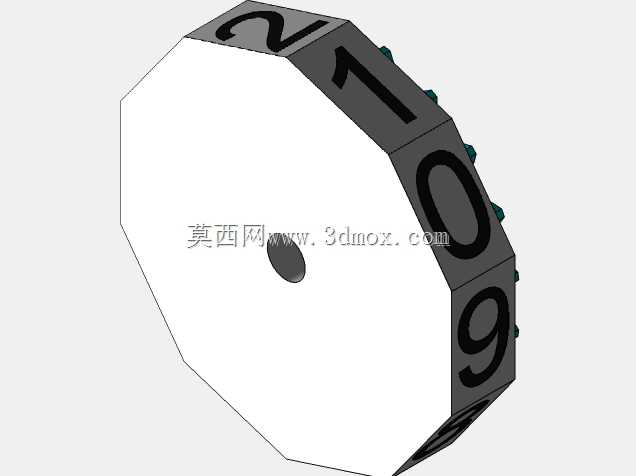

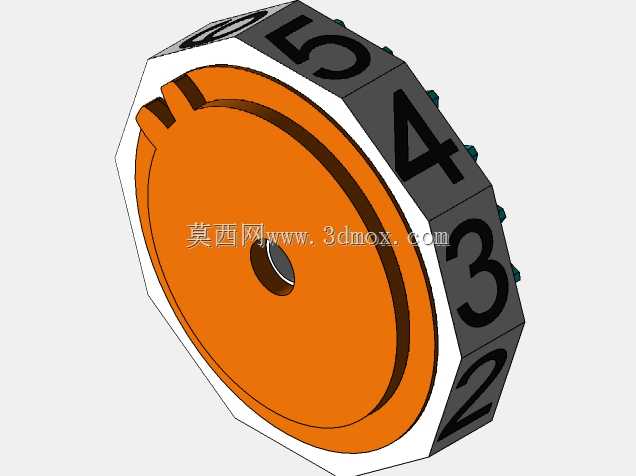

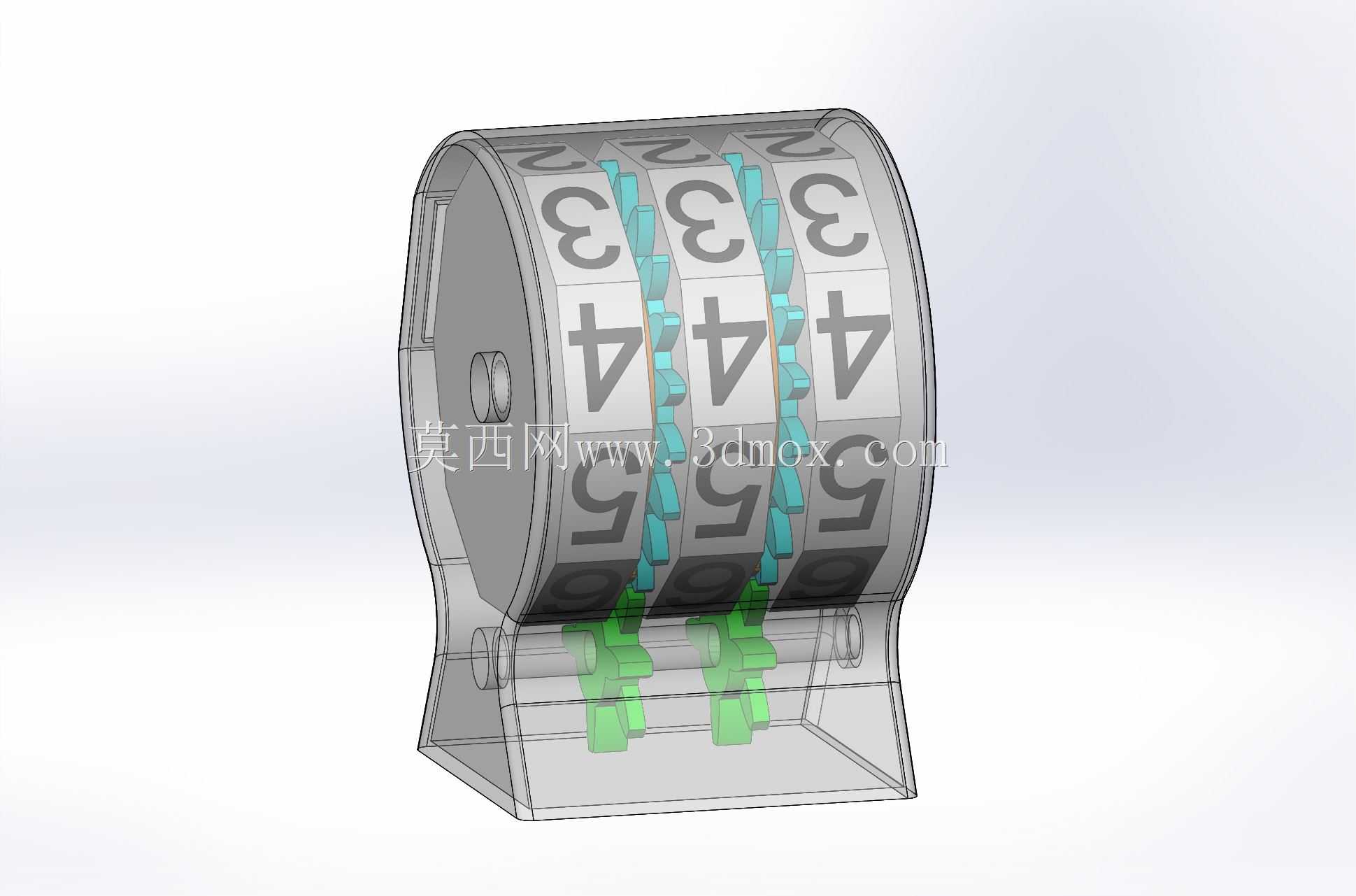

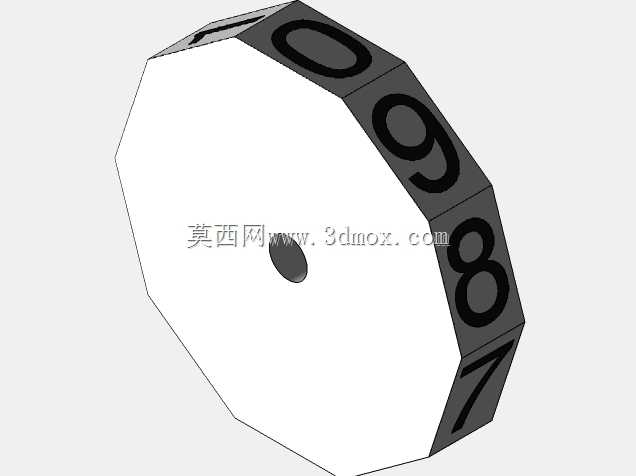

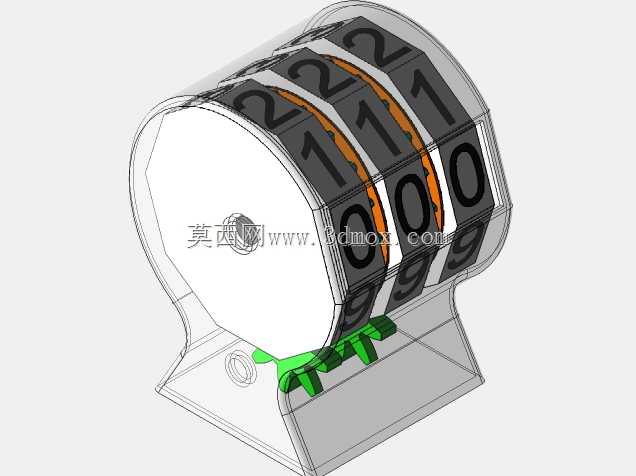

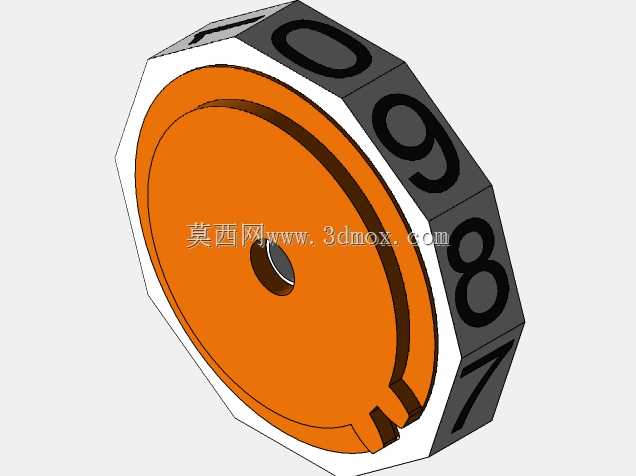

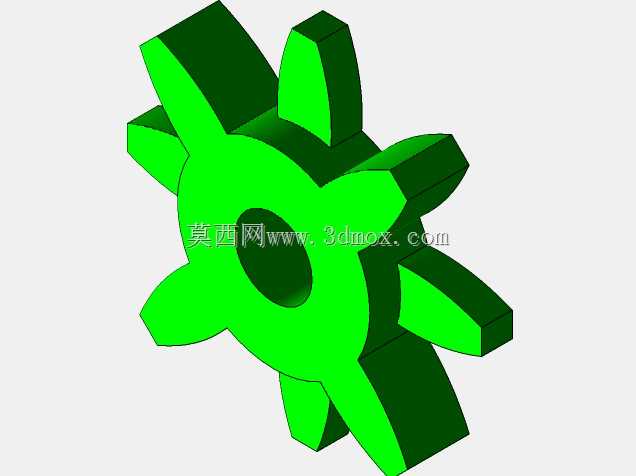

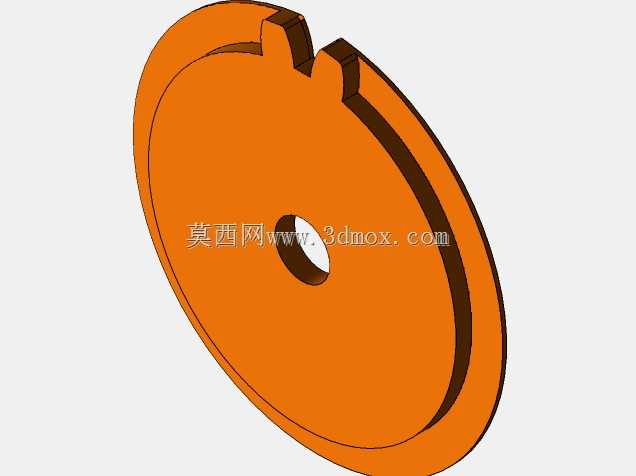

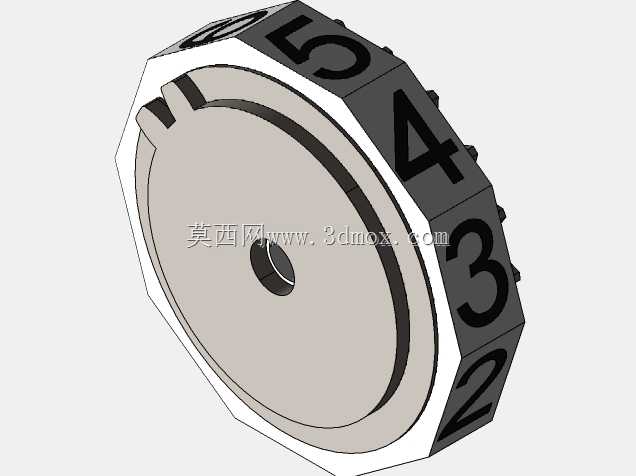

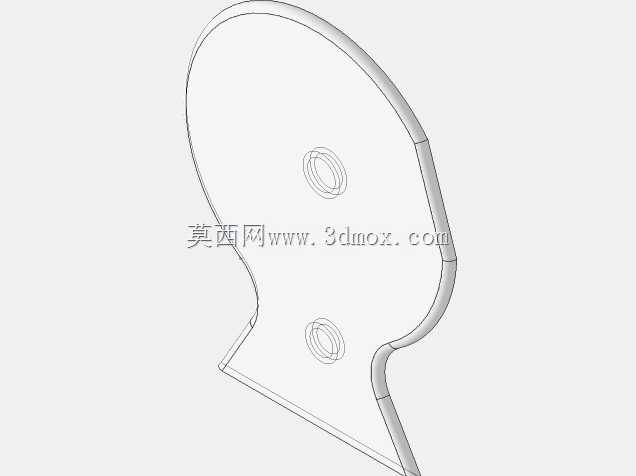

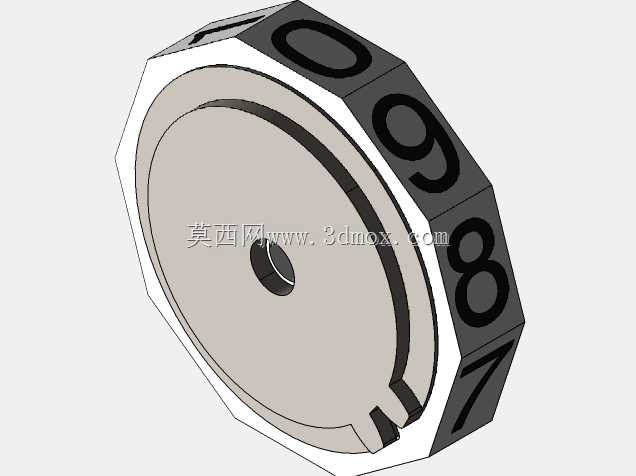

　　从功能特性来看，装置共设置三位显示滚轮，单滚轮圆周面印刷0-9共10组阿拉伯数字，可实现000到999的整数计数覆盖，满足绝大多数千位以内的手动计数需求。滚轮之间采用间歇式进位拨齿结构，低位滚轮转动整圈时，拨齿会带动高位滚轮转动一个数字位，实现十进制自动进位，进位动作干脆无卡滞，不会出现跳数、漏数问题。装置底部设置两个手动操作拨杆，可直接通过按压拨杆驱动最低位滚轮转动，每完成一次按压行程，最低位滚轮转动一个数字位，操作反馈清晰，按压行程设计符合人体工学，长时间操作不易产生疲劳。装置侧面设置手动复位旋钮，可直接对所有滚轮进行归零操作，复位时所有滚轮同步回到0位，无需逐位调整，操作效率更高。

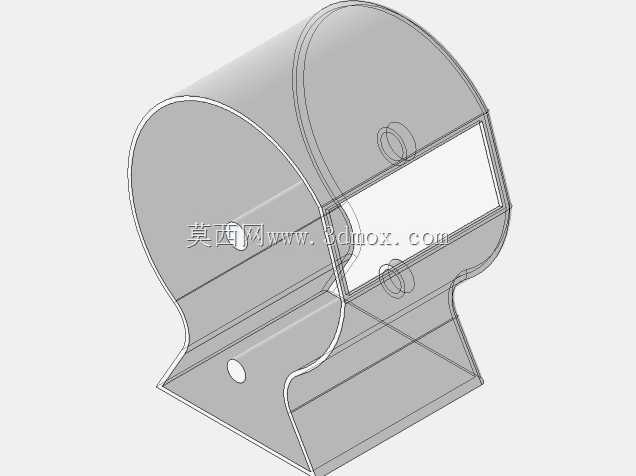

　　从设计思路来看，整体结构优先考虑运动可靠性与装配便捷性，所有滚轮与传动拨齿均采用同轴心装配，转轴采用低摩擦的光滑圆柱轴设计，减少转动过程中的摩擦阻力，滚轮与转轴之间预留合理的配合间隙，避免温度变化导致的卡滞问题。外壳采用上下分体式结构，通过卡扣与定位柱实现装配，无需额外紧固件即可完成整体组装，装配工序简单，后期维护拆解也十分方便。半透明的外壳材质一方面可以直观展示内部机械结构，方便教学场景下的原理讲解，另一方面也可以阻挡外部灰尘进入内部传动机构，延长装置的使用寿命，同时不会遮挡数字显示区域，保证读数清晰。

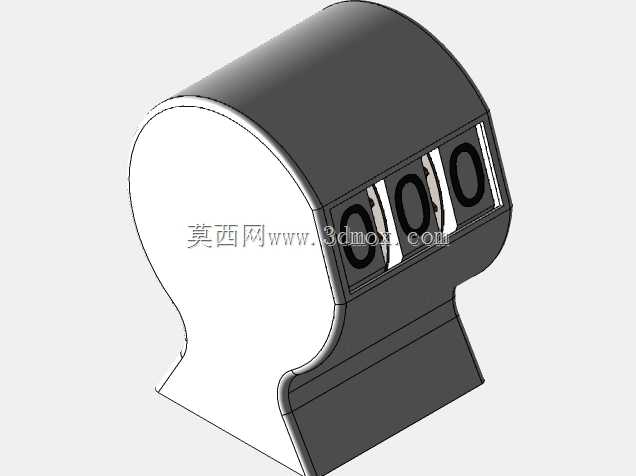

　　从外形尺寸与安装边界来看，装置整体采用立式支撑结构，底部为平整的支撑底座，可直接放置在水平台面上使用，无需额外固定安装，底座的支撑面积经过配重优化，按压操作时不会出现侧翻、滑移问题。整体宽度控制在80mm以内，高度不超过120mm，厚度约60mm，体积小巧，不会占用过多桌面空间，也可根据使用需求在底座预留安装孔位，通过螺丝将装置固定在设备面板、工作台面上使用。数字显示区域采用大字号高对比度设计，数字高度超过15mm，在1米距离外即可清晰读取数值，显示窗口采用斜面设计，符合人眼平视的观察角度，减少读数时的视觉误差。内部传动的拨齿与滚轮采用等强度设计，拨齿的受力角度经过优化，进位过程中拨齿与滚轮卡槽的接触应力控制在材料许用应力范围内，长期使用不会出现拨齿磨损、断裂问题，整体使用寿命可达到百万次计数级别，完全满足常规场景的使用需求。
