齿轮驱动双轨滚珠循环输送机构

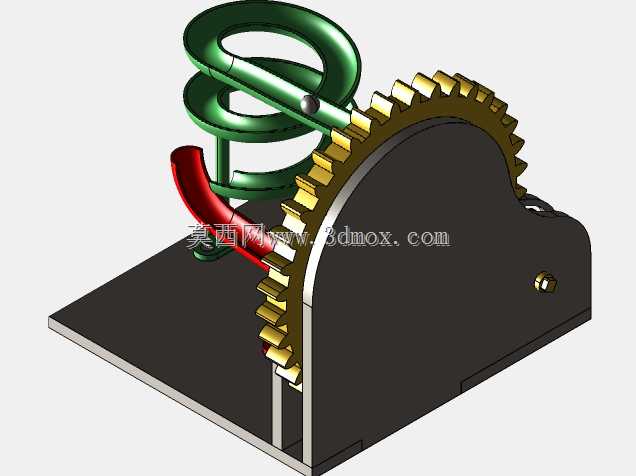

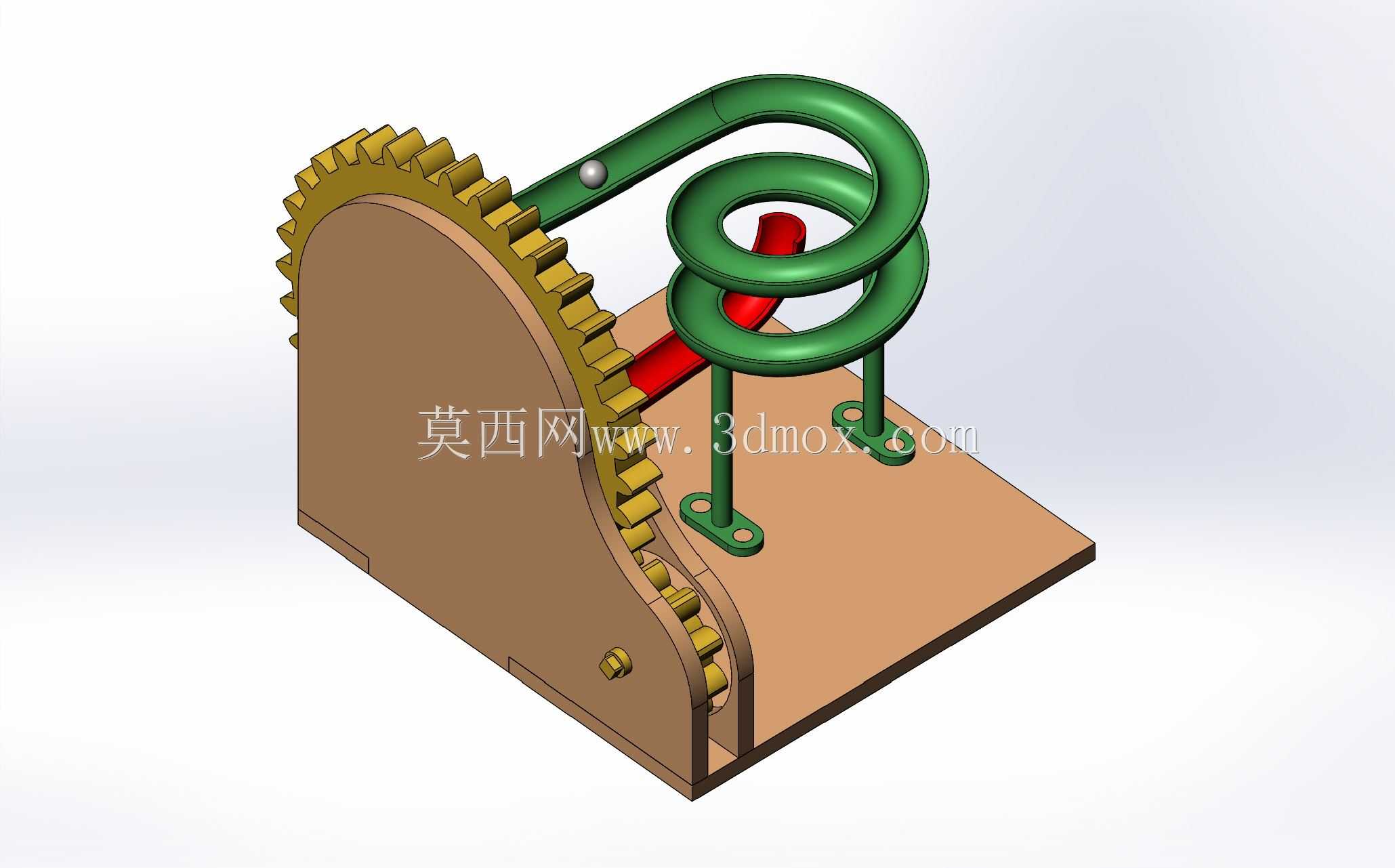

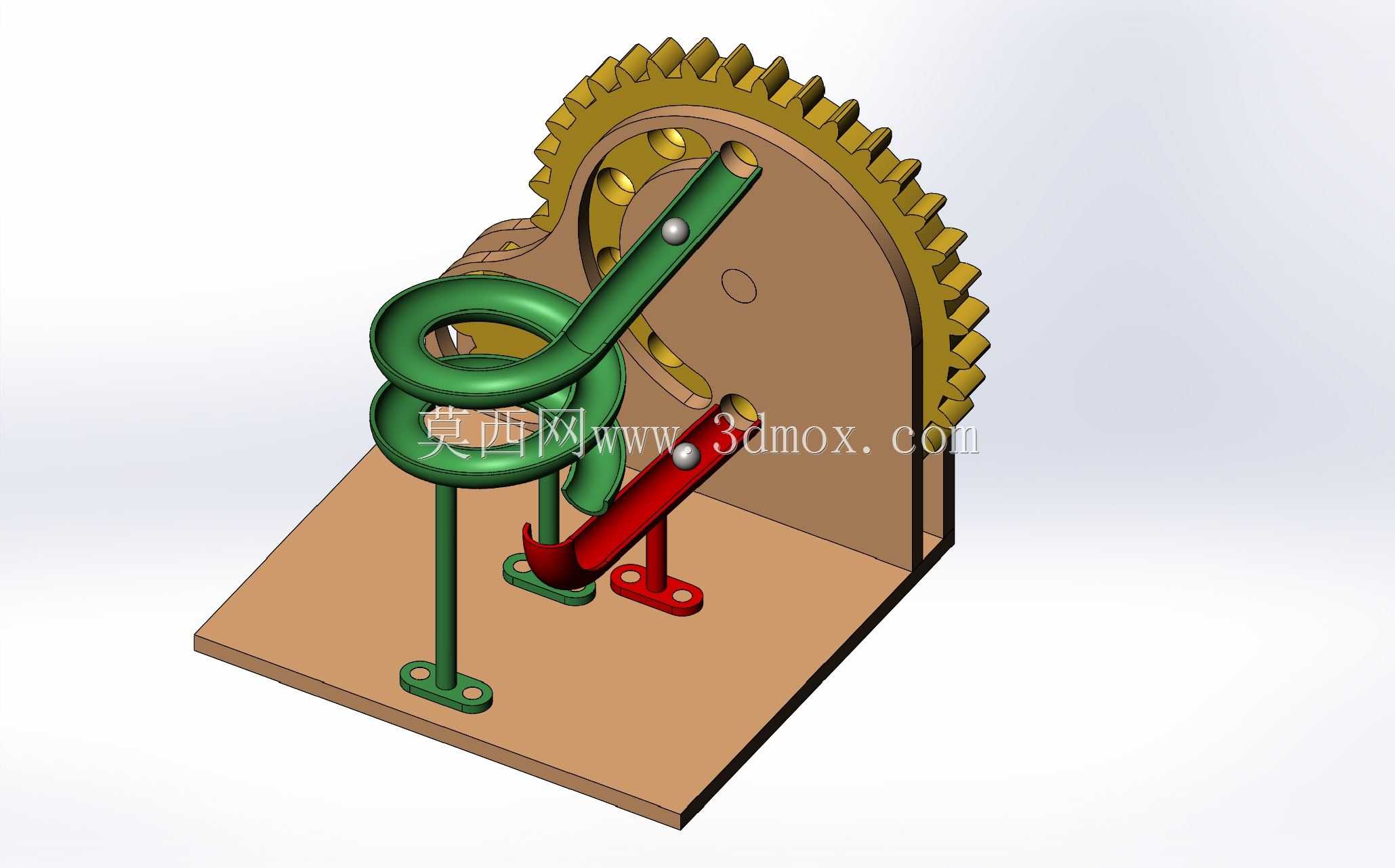

　　这套齿轮驱动的双轨滚珠循环输送机构，核心应用场景集中在小型物料的定点循环输送、教学演示教具开发以及趣味机械装置的动力传递单元搭建，在轻工行业的小零件分拣工位、科普展项的互动机械单元中都能找到适配空间。实际运行过程中，机构依靠后侧的大直径扇形齿轮作为动力输入构件，齿轮转动时带动铰接在轮面的摆杆做定角度往复摆动，摆杆端部的拨叉结构刚好能够承接从螺旋绿色轨道滑落的金属滚珠，将滚珠抬升转运至红色斜置轨道的入口端，滚珠顺着红色轨道下滑后回到螺旋轨道的起始位置，形成完整的闭合循环路径，无需额外的物料回流装置即可实现单颗或多颗滚珠的持续循环运动，可作为物料循环演示的核心单元，也能拓展为小型计数装置的触发机构，

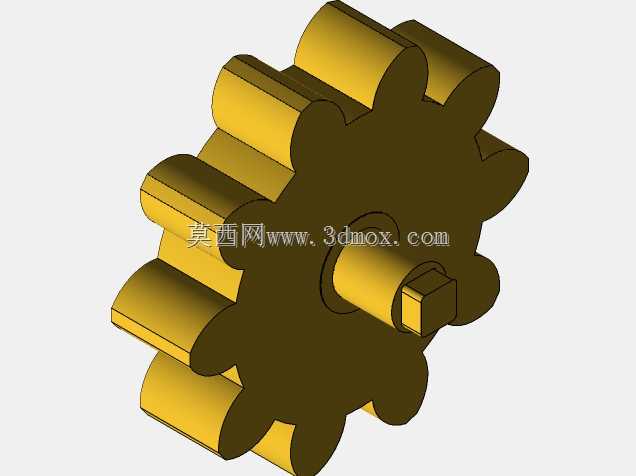

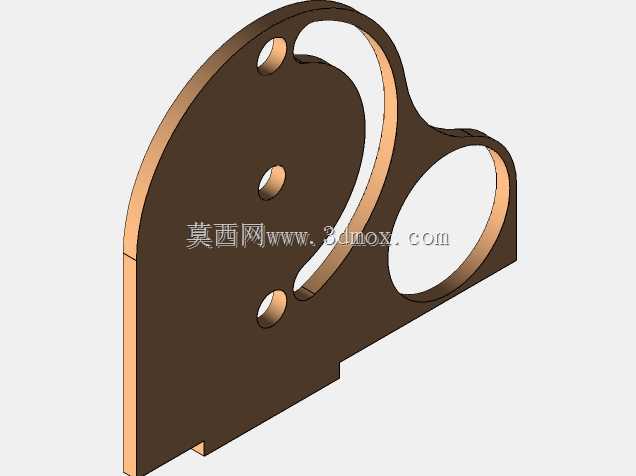

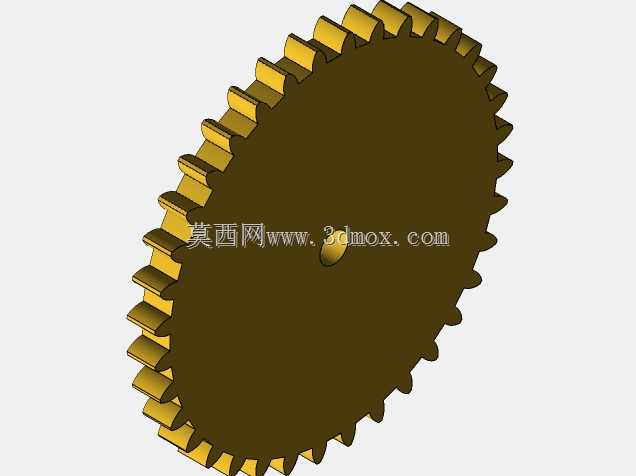

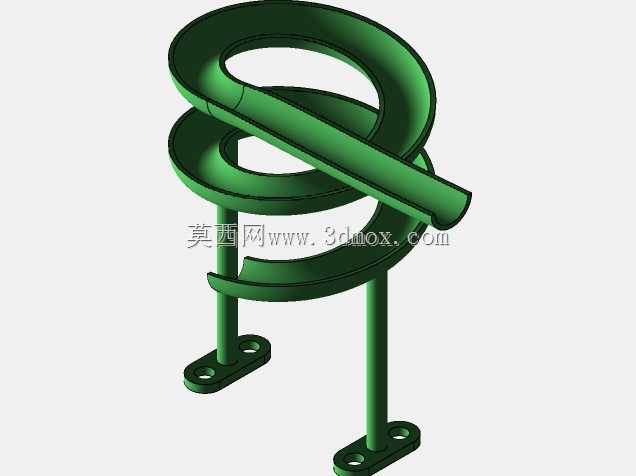

　　通过滚珠经过轨道节点时触发传感器完成计数动作。从设计思路来看，整个机构采用底板集成安装的方式，所有支撑构件都通过带安装孔的立式支座固定在方形底板上，安装时仅需通过底板四角的预留孔位完成与安装基面的固定，不需要额外搭建复杂的支撑框架，大幅降低了现场安装的调试难度。齿轮部分采用渐开线齿形设计，啮合间隙控制在0.1mm以内，保证摆杆摆动过程的平稳性，避免出现卡顿或者冲击过大导致滚珠脱落的问题；绿色螺旋轨道采用等螺距设计，轨道内径比滚珠直径大0.2mm，既保证滚珠能够依靠重力顺畅下滑，又不会出现滚珠卡滞或者脱出轨道的情况，螺旋轨道的支撑立柱采用等直径圆钢加工，与轨道焊接为整体后通过底部的法兰支座固定在底板上，垂直度公差控制在0.

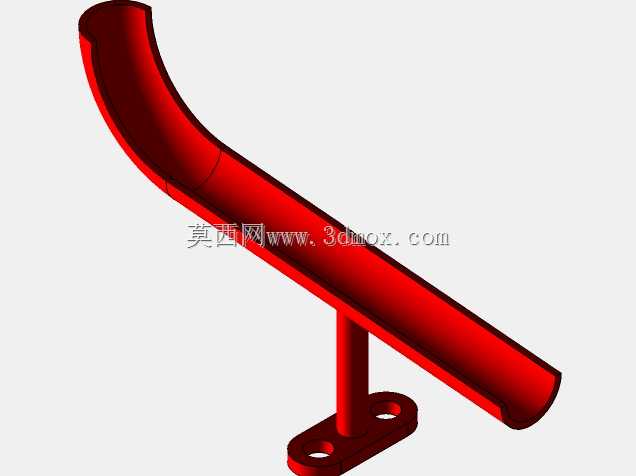

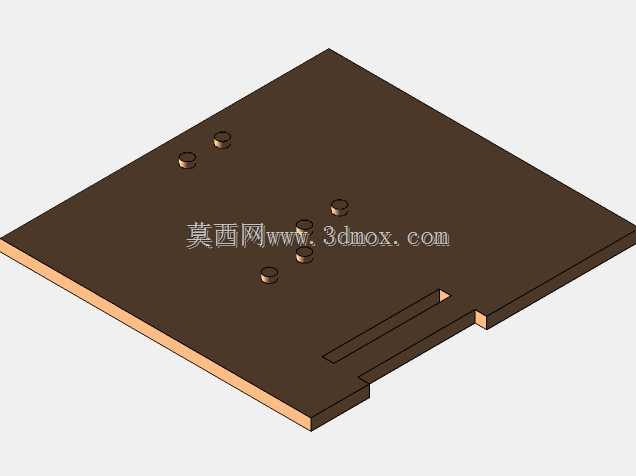

　　05mm以内，避免轨道倾斜导致滚珠滑行速度不均。红色斜轨的倾斜角度经过反复校核，设置为15度，刚好能够让滚珠在重力作用下以均匀速度下滑，不会因为角度过大导致滚珠冲出轨道，也不会因为角度过小出现滚珠停滞的问题，斜轨与摆杆的交接位置设置了导向缺口，摆杆运动到最高位置时，其端部的容珠槽刚好与斜轨入口对齐，保证滚珠能够顺利从摆杆过渡到斜轨上，不会出现掉珠的情况。安装边界方面，整个机构的底板尺寸控制在200mm×180mm范围内，整体高度不超过220mm，属于小型桌面级机械装置，不需要占用过大的安装空间，适配桌面安装、小型展柜内嵌等多种安装场景；所有运动构件的运动包络都经过干涉检查，摆杆摆动过程中与齿轮、螺旋轨道、

　　斜轨之间的最小间隙保持在2mm以上，运行过程中不会出现构件碰撞的问题。在功能拓展性上，这套机构可以通过调整齿轮的转动速度来控制滚珠的循环频率，适配不同的演示节奏需求，也可以在轨道上加装不同的触发元件，实现声光联动、计数触发等拓展功能，不管是作为机械原理教学的演示教具，还是作为小型自动化设备的物料循环单元，都能稳定发挥作用。结构设计上尽可能减少了不必要的零件数量，整体构件仅包含齿轮、摆杆、两组轨道、支撑立柱、底板几大部分，加工难度低，普通的铣削、线切割工艺即可完成所有零件的加工，装配时仅需按照定位孔位依次固定支座、调整齿轮啮合间隙即可完成组装，后期维护也十分便捷，仅需定期在齿轮啮合面、摆杆铰接点添加少量润滑脂即可保证长期稳定运行，不需要复杂的维护操作。轨道的表面粗糙度控制在Ra1.6以内，减小滚珠滑行过程中的摩擦阻力，保证滚珠滑行过程顺畅无卡顿，摆杆端部的容珠槽采用半圆槽设计，深度为滚珠半径的三分之二，既能够稳定承托滚珠，又能在对齐斜轨时让滚珠顺利滚出，不会出现卡珠的情况。
